2721 Методичнi вказівки та контрольні завдання (стр. 13 )

4 – Технічна характеристика трубчастих печей типу А2Б2

Показник	А2Б2	А2Б2	А2Б2	А2Б2	А2Б2
Поверхня нагрівання радіантних труб, м2	115	172	230	286	345
Робоча довжина радіантних труб, м	6	9	12	15	18
Кількість середніх секцій n	-	1	2	3	4
Теплопродуктивність (при теплонавантаженні радіантних труб 58 кВт/м2), МВт	8,9	13,3	17,8	22,1	26,7
Довжина L, м	8,97	11,98	15	18,02	21,04
Ширина, м	6,9	6,9	6,9	6,9	6,9
Висота, м	23,4	23,4	23,4	23,4	23,4
Маса металу (без змійовика), т	43	57	76	90	109
Маса футеровки, т	68	100	132	164	196

5 – Характеристика безполум'яних панельних пальників

Тип пальника	Розміри стінки, що випромінює, мм	Теплопродуктивність, ккал/год	Тип пальника	Розміри стінки, що випромінює, мм	Теплопродуктивність, ккал/год
ГБП1а	500´500	35000	ГБП1б	605´605	55000
ГБП2а	500´500	60000	ГБП2б	605´605	120000
ГБП3а	500´500	85000	ГБП3б	605´605	200000
ГБП4а	500´500	140000	ГБП4б	605´605	280000
ГБП5а	500´500	200000	ГБП5б	605´605	400000
ГБП6а	500´500	240000	ГБП6б	605´605	550000
ГБП7а	500´500	320000	ГБП7б	605´605	750000
ГБП8а	500´500	380000	ГБП8б	605´605	1000000
ГБП9а	500´500	600000
ГБП10а	500´500	700000

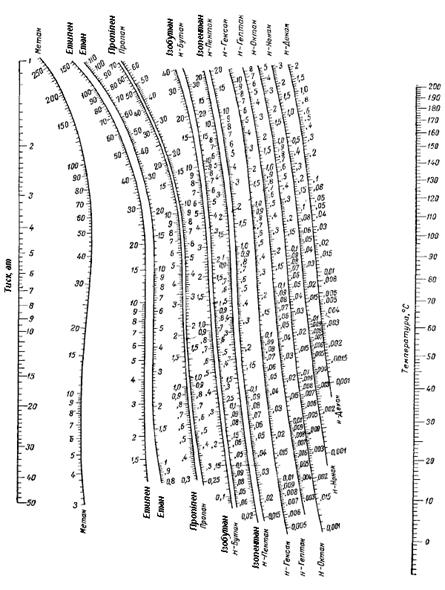

2 – Номограма для визначення констант фазової рівноваги вуглеводнів в залежності від тиску і температури

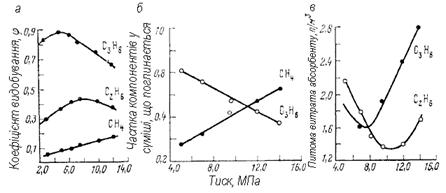

3 – Вплив тиску на ступінь видобування (а), на склад компонентів у суміші, що поглинається, (б) та на питому витрату абсорбенту (в)

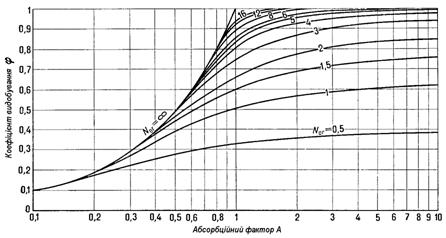

4 – Графік Кремсера (взаємозв'язок між коефіцієнтом видобування j, абсорбційним фактором А та кількістю теоретичних тарілок Nог протитечійного абсорбера)

6 – Співвідношення між діаметром колони D

та відстанню між тарілками Н

D, м	< 0,8	0,8 – 1,5	1,6 – 2,0	2,0 – 2,4	> 2,4
Н, м	0,2 – 0,35	0,35 – 0,4	0,4 – 0,5	0,5 – 0,6	³ 0,6

6 – Залежність ефективності тарілок різноманітних конструкцій від фактора навантаження: 1 – клапанна; 2 – ковпачкова; 3 – сітчаста; 4 – провальна решітчаста

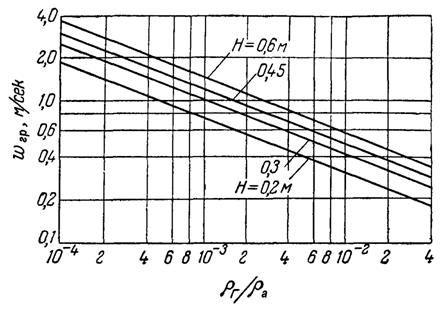

5 – Графік для визначення граничної швидкості wгр у вільному перерізі при різній відстані Н між ковпачковими тарілками

7 – Основні термодинамічні властивості деяких вуглеводнів

Вуглеводень	Хімічна формула	Температура кіпіння, К	Критичні параметри
температура, К	тиск, МПа	питомий об'єм, см3/г	коефіцієнт стисненості
Метан	СН4	111,66	190,55	4,61	6,1985	0,288
Етан	С2Н6	184,52	305,43	4,88	4,9126	0,285
Пропан	С3Н8	231,08	369,82	4,25	4,5568	0,281
Ізобутан	ізо-С4Н10	261,42	408,13	3,65	4,5256	0,283
Бутан	н-С4Н10	272,65	425,16	3,80	4,3945	0,274
Ізопентан	ізо-С5Н12	301,00	460,39	3,38	4,2759	0,270
Пентан	н-С5Н12	309,07	469,65	3,37	4,3071	0,262
Гексан	н-С6Н14	341,89	507,35	3,01	4,2759	0,264
Гептан	н-С7Н16	371,58	540,15	2,74	4,2572	0,263
Октан	н-С8Н18	398,81	568,76	2,49	4,2572	0,259

8 – Абсолютний тиск насиченої пари фурфуролу
