Температура, °С	Тиск, мм рт. ст.	Температура, °С	Тиск, мм рт. ст.	Температура, °С	Тиск, мм рт. ст.
40	7,4	90	62,5	140	380,0
50	11,8	100	88,5	150	515,0
60	18,5	110	132,5	160	705,0
70	30,0	120	184,0	161	735,6
80	44,5	130	272,0	161,7	760,0
Температура, °С	Тиск, ат	Температура, °С	Тиск, ат	Температура, °С	Тиск, ат
161	1,00	190	2,00	220	4,0
170	1,25	200	2,50	230	5,0
180	1,50	210	3,25	240	6,3

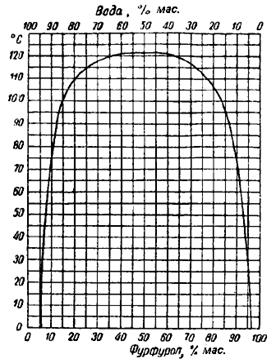

10 – Фазова діаграма взаємної розчинності системи фурфурол –вода

9 – Взаємна розчинність фурфуролу і води

Температура, °С	Вміст, % мас.
фурфуролу у воді	води у фурфуролі
0	-	2,5
5	-	3,5
10	-	3,9
15	-	4,3
20	5,9	4,5
25	6,1	5,1
30	6,3	5,6
35	6,3	6,1
40	6,8	6,4
45	6,8	6,6
50	7,3	6,9
60	8,2	8,0
70	9,4	9,2
80	11,0	11,1
90	11,9	14,3
97,5	12,1	14,3

10 – Густина рідкого фурфуролу

Температура, °С	Густина, г/см3	Температура, °С	Густина, г/см3	Температура, °С	Густина, г/см3
-30	1,24	20	1,16	120	0,96
-20	1,23	40	1,12	140	0,92
-10	1,21	60	1,08	160	0,88
0	1,19	80	1,04	180	0,84
		100	1,00	200	0,79

С.

	Вступ………….………………………………….............	3
1	Загальні рекомендації щодо змісту, виконання та оформлення обов’язкових домашніх завдань............	3
2	Трубчасті печі................................................…...….........	5
	2.1	Умова задачі ОДЗ 1.............…………….…...........	7
	2.2	Порядок технологічного розрахунку трубчастої печі.........................................................	9
3	Абсорбція газів.................……………………….............	17
	3.1	Умова задачі ОДЗ 2.............…………….…...........	19
	3.2	Порядок технологічного розрахунку абсорбційної колони................................................	22
4	Ректифікація.....................................……………….........	28
	4.1	Умова задачі ОДЗ 3.............…………….…...........	31
	4.2	Порядок технологічного розрахунку бутанової ректифікаційної колони........................	31
5	Рідинна екстракція..........................…………….….........	44
	5.1	Умова задачі ОДЗ 4.............…………….…...........	47
	5.2	Порядок технологічного розрахунку фурфурольної колони.............................................	47
	Список рекомендованої літератури……………………	57
	Додаток А ................................................………….........	59
