Модуль настенный реанимационный МНГ-2 (стр. 2 )

2.4 Устройство и принцип работы

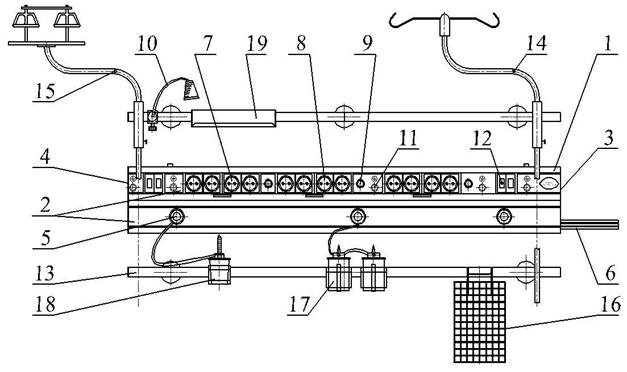

Общий вид модуля настенного реанимационного МНГ-2 показан на рисунке 1

1- основание;

2- крышки декоративные;

3- крышка боковая;

4- крышка боковая;

5- соединитель штекерный;

6- трубопровод для каждого вида мед. газа;

7- блок эл. розеток 1 особой категории ;

8- блок эл. розеток 1 категории (2 шт.);

9- сигнальный индикатор со светодиодом;

10- светильник для локального обследования;

11- розетка выравнивания потенциалов;

12- компьютерные розетки двойные;

13- направляющая;

14- штатив для вливаний №1;

15- штатив для вливаний №2;

16- корзина для катетеров;

17- аспиратор хирургический;

18- устройство для увлажнения кислорода с флоуметром;

19- полка для монитора.

Рисунок 1 - Общий вид модуля настенного реанимационного МНГ-2

2.4.1 Основание (см. рисунок 1, позиция 1) состоит из двух корпусов – верхнего и нижнего, изготовленных из алюминиевого профиля. Корпус верхний служит для установки в нём блоков электрических розеток, выключателей автоматических, розеток выравнивания потенциалов. компьютерных розеток. В корпусе нижнем размещены соединители штекерные и трубопроводы на каждый вид медицинского газа.

По требованию потребителя, согласованному с изготовителем, в основании возможна установка дополнительного МИ: разъём сигнальный, разъём мониторный, разъём видеонаблюдения, разъём телефонной связи, разъём телевизионной связи, разъём локальной компьютерной сети, разъём оперативной говорящей связи, разъём вызова медперсонала, кранов (вентилей), манометров, регуляторов расхода газов (анестезиологических) и другой газовой арматуры.

2.4.2 Крышки декоративные (см. рисунок 1, позиция 2) представляют собой алюминиевые профили П-образного сечения, надежно фиксирующиеся в пазах верхнего и нижнего корпусов основания.

2.4.3 Боковые крышки (см. рисунок 1, позиция 3, 4) представляют собой листы металла, покрытые полимерным покрытием, крепятся к основанию при помощи винтов. Крышка (см. рисунок 1, позиция 3) имеет окно для прохода трубопроводов, крышка (см. рисунок 1, позиция 4) – два отверстия для установки кабельных вводов.

2.4.4 Соединители штекерные (см. рисунок 1, позиция 5) представляют собой клапанную систему, состоят из двух самостоятельных частей: клапана и соответствующего ему штекера.

Клапан соединителя крепится винтами к пластине, которая затем с помощью двух винтов, вставленных в пазы нижнего корпуса основания, монтируется к основанию. К каждому соединителю присоединяется соответствующий ему трубопровод системы подачи медицинских газов.

При соединении клапана и соответствующего ему штекера образуется герметичное соединение. В случае разъединения клапан действует как автоматический затвор.

Соединители для каждого вида медицинского газа взаимно незаменяемы, что исключает возможность ошибочного подключения штекера к несоответствующему клапану.

Для обеспечения безопасности клапан и соответствующий ему штекер имеют различную конфигурацию замкового соединения и маркированы различным цветом.

Цвет маркировки и символ обозначения приведены в таблице 3.

Таблица 3

Медицинский газ	Символ	Цветовая маркировка
сжатый воздух	Air	чёрно-белый
кислород	О2	белый
вакуум	VAC	жёлтый

Конструкция клапана и штекера обеспечивает три состояния работы соединителей штекерных:

- «отсоединение» - штекер отсоединен от клапана, клапан надежно закрыт;

- «парковочное» (до первого щелчка) - состояние готовности, клапан надежно закрыт, медицинский газ не подается.

- «рабочее» (до второго щелчка) – непосредственно работа, штекер вставлен в клапан до упора, осуществляется подача медицинского газа, а также обеспечивается возможность быстрого отсоединения штекера в любой момент.

Перевод соединителей штекерных из состояния «рабочее» в состояние «парковочное», а также полное отсоединение штекера выполняется нажатием на нажимное кольцо клапана, при этом, если происходит отсоединение штекера, одной рукой необходимо нажать на кольцо клапана, второй рукой – придержать штекер, во избежание его самопроизвольного выброса.

2.4.5 Трубопровод для каждого вида медицинского газа (см. рисунок 1,

позиция 6) представляет собой гнутую деталь или сборочную единицу,

состоящую из медных трубок диаметром 8 мм. Трубопровод подсоединяется

одним концом к соединителям механическим способом, а вторым концом к

системе подачи медицинских газов.

2.4.6 Блоки электрических розеток (см. рисунок 1, позиция 7, 8) представляют собой наборы из четырех электрических розеток, которые подключаются к электрической сети независимо друг от друга через автоматический выключатель. Розетки имеют шторки, автоматически закрывающие гнезда.

2.4.7 Автоматический выключатель предназначен для защиты от перегрузок и короткого замыкания, оперативного подключения или отключения соответствующего блока электрических розеток, подключен к фазному и нулевому проводам. Монтируется на специальный кронштейн, который крепится винтами к основанию модуля.

Принцип работы автоматического выключателя и соединителей штекерных описан в эксплуатационной документации на них.

2.4.8 Сигнальный индикатор со светодиодом (см. рисунок 1, позиция 9) показывает наличие напряжения в блоке электрических розеток.

2.4.9 Направляющая (см. рисунок 1, позиция 13) представляет собой сборную конструкцию из профильной нержавеющей трубы прямоугольного сечения (30х10х1,5) мм и стоек; крепится к стене при помощи шурупов.

Направляющая предназначена для крепления разных навесных вспомогательных МИ.

2.4.10 Аспиратор хирургический (см. рисунок 2, позиция 17) используется при проведении хирургических дренажей и представляет собой комплект из вакуумметра, предназначенного для индикации создаваемого разрежения, регулятора вакуума, двух емкостей для сбора секреции, крепления для емкостей, соединительных и силиконовых шлангов. Чтобы предотвратить переполнение, вакуум-сборник оснащен предохранительными клапанами.

2.4.11 Устройство для увлажнения кислорода (см.рисунок 1, позиция 18) предназначено для регулирования расхода кислорода из центральной распределительной сети и, одновременно с этим, для его эффективного увлажнения дистиллированной водой при подаче пациенту. Устройство для увлажнения кислорода подключается к клапану (кислород) путем введения штекера в ловитель клапана до упора, пока не произойдет защелкивание зажимного замка.

Для отсоединения устройства для увлажнения кислорода от клапана (кислород) необходимо нажать на кольцо клапана вдоль оси до упора и извлечь штекер из клапана.

3 Требования безопасности

3.1 Персонал, работающий с модулем, должен изучить настоящий паспорт и всю эксплуатационную документацию на МИ, входящие в комплект поставки (см. пункт 2.3), пройти обучение и инструктаж по технике безопасности на рабочем месте.

3.2 Персонал, проводящий техническое обслуживание должен иметь группу допуска не ниже III и соблюдать правила при работах на электроустановках до 1000 В.

ЗАПРЕЩАЕТСЯ:

а) ЭКСПЛУАТИРОВАТЬ МОДУЛЬ С ПОДКЛЮЧЕНИЕМ К ЭЛЕКТРИЧЕСКОМУ РАСПРЕДЕЛИТЕЛЬНОМУ УСТРОЙСТВУ, НЕ ОБЕСПЕЧИВАЮЩЕМУ ПОДКЛЮЧЕНИЕ ЗАЗЕМЛЯЮЩЕГО КОНТАКТА;

б) ВКЛЮЧАТЬ МОДУЛЬ С НЕИСПРАВНЫМ СЕТЕВЫМ КАБЕЛЕМ ИЛИ ДРУГОЙ НЕИСПРАВНОСТЬЮ;

в) ЭКСПЛУАТИРОВАТЬ МОДУЛЬ В РЕЖИМАХ, НЕ ПРЕДУСМОТРЕННЫХ ПАСПОРТОМ;

г) ПРОВОДИТЬ РЕМОНТНЫЕ РАБОТЫ ПРИ ПОДСОЕДИНЁННОМ К СЕТИ ЭЛЕКТРОПИТАНИЯ СЕТЕВОМ КАБЕЛЕ, И ПРИ НАЛИЧИИ ДАВЛЕНИЯ МЕДИЦИНСКИХ ГАЗОВ;

д) ВНОСИТЬ КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ, ПРИМЕНЯТЬ ЗАЩИТНЫЕ УСТРОЙСТВА, ТИПЫ И НОМИНАЛЫ КОТОРЫХ НЕ ПРЕДУСМОТРЕНЫ НАСТОЯЩИМ ПАСПОРТОМ;

е) ПОПАДАНИЕ НЕФТЕПРОДУКТОВ НА ЛЮБЫЕ ПОВЕРХНОСТИ МОДУЛЯ.

3.3 Виды опасности: электроопасность.

Источником электроопасности в модуле является напряжение питающей электрической сети 230 В.

В части электробезопасности модуль соответствует требованиям

ГОСТ 12.2.091-2002 классу защиты I, категории монтажа III. По оценке

зазоров и путей утечки - степени загрязнения 2.

По пожарной безопасности модульудовлетворяет требованиям

ГОСТ 12.1.004-91.

ВНИМАНИЕ:

В СЛУЧАЕ ОТСУТСТВИЯ В ЭЛЕКТРИЧЕСКОЙ СЕТИ ЗАЗЕМЛЯЮЩЕГО КОНТАКТА, В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ НЕОБХОДИМО ПОДКЛЮЧЕНИЕ МОДУЛЯ К ОБЩЕМУ КОНТУРУ ЗАЗЕМЛЕНИЯ ЧЕРЕЗ СПЕЦИАЛЬНЫЙ РАЗЪЁМ, ИМЕЮЩИЙСЯ В МОДУЛЕ.

ЗАПРЕЩАЕТСЯ:

а) ЭКСПЛУАТАЦИЯ МОДУЛЯ ВО ВЗРЫВООПАСНЫХ ПОМЕЩЕНИЯХ;

б) ПОДКЛЮЧАТЬ МОДУЛЬ К СИСТЕМАМ ПОДАЧИ МЕДИЦИНСКИХ ГАЗОВ С ДАВЛЕНИЕМ, ПРЕВЫШАЮЩИМ ПРЕДЕЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ (СМ. ПУНКТ 2.2.1, ТАБЛИЦА 1);

в) ПРИМЕНЯТЬ НЕСТАНДАРТНЫЕ ШТЕКЕРЫ ДЛЯ ПОДКЛЮЧЕНИЯ МИ К СИСТЕМАМ КЛАПАННЫМ;

г) ХРАНИТЬ КЕРОСИН, БЕНЗИН И ДРУГИЕ ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ЖИДКОСТИ В ЗОНЕ РАЗМЕЩЕНИЯ МОДУЛЯ;

д) НЕ ДОПУСКАЕТСЯ ПОПАДАНИЕ СМАЗОЧНЫХ НЕФТЕХИМИЧЕСКИХ МАТЕРИАЛОВ НА ВНУТРЕННИЕ ПОВЕРХНОСТИ СОЕДИНИТЕЛЕЙ.

3.4 Не рекомендуется устанавливать модуль вблизи отопительной системы и нагревательных приборов.

3.5 В зависимости от того, для какого медицинского газа предназначен соединитель, он должен иметь отличительную окраску в виде кольца с надписью названия медицинского газа. Цвет кольца и символ обозначения приведен в таблице 4.

3.6 Модуль необходимо оберегать от ударов, не допускается размещение на модуле посторонних предметов.

3.7 Исключить попадание жидкостей в каналы с электропроводкой модуля.

3.8 При любом повреждении модуля, его необходимо отключить.

3.9 Отключение штекера от клапана проводить двумя руками, одной рукой нажать на нажимное кольцо, второй – придерживать штекер.

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ НЕШТАТНОЙ СИТУАЦИИ И ПРЕДОТВРАЩЕНИЯ САМОПРОИЗВОЛЬНОГО ВЫБРОСА ШТЕКЕРА ИЗ ГНЕЗДА КЛАПАНА, ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ОТКЛЮЧЕНИЕ ШТЕКЕРА ОТ КЛАПАНА ОДНОЙ РУКОЙ.

3.10 Модуль находится под постоянным давлением медицинских газов. Необходимо соблюдать принципы безопасности как при работе с медицинскими газами, так и при эксплуатации оборудования, работающего под давлением.

ЗАПРЕЩАЕТСЯ:

а) ПОДТЯГИВАТЬ РЕЗЬБОВЫЕ СОЕДИНЕНИЯ, НАХОДЯЩИЕСЯ ПОД ДАВЛЕНИЕМ;

б) ЭКСПЛУАТИРОВАТЬ МОДУЛЬ, НЕ ПРОШЕДШИЙ ОЧЕРЕДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

3.11 Модуль должен быть смонтирован в помещениях, специально подготовленных для эксплуатации МИ в соответствии с требованиями действующих технических нормативных правовых актов (далее – ТНПА).

4 Указания по эксплуатации

4.1 Подготовка к работе

4.1.1 Распаковать модуль.

4.1.2 Проверить составные части на отсутствие механических повреждений, состояние мест крепления и крепежных элементов всех составных частей модуля, комплектность.

4.1.3 Монтаж модуля на месте эксплуатации должен проводиться в соответствии с разделом 11 настоящего паспорта, соблюдая требования техники безопасности, и выполняется представителями филиала «Сервисный центр» УП «Белмедтехника» или персоналом, прошедшим соответствующее обучение на предприятии изготовителя.

4.1.4 Установить навесное оборудование на направляющие и поджать фиксирующие винты.

4.1.5 Перед подключением модуля к питающей сети убедиться, что напряжение сети питания соответствует приведенному в паспорте.

4.1.6 Подключить сетевой кабель к автоматическому выключателю, при этом провод заземления подключить к клемме «Земля» на корпусе. Для питания модуль должен быть подключен к распределительному устройству электрической сети напряжением 230 В, частотой 50 Гц проводниками сечением провода не менее 2,5 мм2. Контур защитного заземления должен иметь электрическое сопротивление не более 4 Ом.
