Модуль настенный реанимационный МНГ-2 (стр. 4 )

_____________ _______________ ______________

должность личная подпись расшифровка подписи

________________

год, месяц, число

10 Свидетельство о приемке

Модуль настенный реанимационный МНГ-2	ГКСН 029.000.000 обозначение	-- -29 исполнение	№ е заводской номер
наименование изделия

изготовлен в соответствии с требованиями действующей технической документации.

_______________ _______________ _______________

личная подпись расшифровка подписи число, месяц, год

принят в соответствии с требованиями действующей технической документации и признан годным для эксплуатации.

Представитель СТК

МП _______________ __________________

личная подпись расшифровка подписи

________________

год, месяц, число

11 Монтаж

ВНИМАНИЕ: МОНТАЖ МНГ-2 ПРОИЗВОДИТЬ ТОЛЬКО В СЛУЧАЕ ГОТОВНОСТИ ПОМЕЩЕНИЙ К МОНТАЖУ МИ, В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ДЕЙСТВУЮЩИХ ТНПА.

11.1 Монтаж модуля

11.1.1 Модуль крепится на стене в горизонтальном положении на высоте (1300 –1500) мм или в соответствии с требованиями проектно сметной документации.

11.1.2 Крепление модуля осуществляется с помощью шурупов (см. рисунок 2, позиция 3), дюбелей (см. рисунок 2, позиция 4) и шайб (см. рисунок 2, позиция 5).

1 – модуль;

2 – декоративные крышки;

3 – шуруп;

4 – дюбель;

5 – шайбы;

6 – трубопровод медицинских газов.

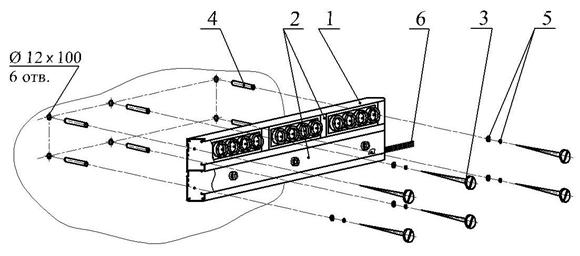

Рисунок 2 - Крепление модуля настенного реанимационного МНГ-2 на стене

Снять с модуля декоративные крышки (см. рисунок 2, позиция 2).

Просверлить в стене одно из верхних отверстий диаметром 12 мм и глубиной 100 мм на высоте крепления модуля. Забить в отверстие дюбель. Закрепить основание модуля на стене одним шурупом. Выставить модуль в горизонтальной плоскости по уровню.

Разметить на стене остальные пять отверстий для крепления основания модуля. Вывернуть шуруп, снять модуль со стены.

Просверлить остальные пять отверстий диаметром 12 мм глубиной 100 мм.

Забить в отверстия дюбели (см. рисунок 2, позиция 4).

Закрепить модуль на стене с помощью шести шурупов шестигранных 8х70 (см. рисунок 2, позиция 3), используя шайбы (см. рисунок 2, позиция 5).

Примечание - при необходимости, для устранения перекосов модуля установить в местах крепления шайбы компенсационные, указанные в разделе 2.3.

Установить на основание модуля декоративные крышки (см. рисунок 2, позиция 2).

11.1.3 Припаять выводы трубопроводов медицинских газов (см. рисунок 2, позиция 6) к системам подачи медицинских газов в соответствии с имеющимися на них обозначениях медицинских газов. Пайку осуществлять припоем П14 ТУ -17228138-2005.

11.1.4 Подвод труб подачи медицинских газов закрыть пластиковым коробом

в соответствии с проектно-сметной документацией (далее ПСД).

11.1.5 Подключить сетевой кабель к автоматическому выключателю, при этом провод заземления подключить к клемме «Земля» на корпусе. Для питания модуль должен быть подключен к распределительному устройству электрической сети напряжением 230 В, частотой 50 Гц проводниками сечением провода не менее 2,5 мм2. Контур защитного заземления должен иметь электрическое сопротивление не более 4 Ом.

11.1.6 Включить автоматические выключатели и проверить наличие напряжения в блоках розеток.

11.1.7 Проверить работу модуля (см. раздел 4 ПС).

11.1.8 Расстояние между двумя модулями не нормируется.

11.1.9 Расстояние от боковой стены до модуля не нормируется.

11.2 Монтаж направляющих.

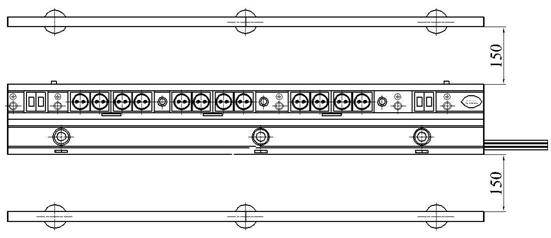

Расположение направляющих относительно модуля показано на рисунке 3.

Рисунок 3- Расположение направляющих

11.2.1 Крепление направляющих к стене (см. рисунок 4, позиция 3) осуществляется с помощью шурупов (см. рисунок 4, позиция 1), дюбелей (см. рисунок 4, позиция 4) и шайб (см. рисунок 4, позиция 2) из комплекта монтажных частей.

1 – шуруп;

2 – шайба;

3 – направляющая;

4 – дюбель;

5 – крышка.

Рисунок 4 – Крепление направляющей

11.2.2 Выставить направляющие в горизонтальной плоскости по уровню. По каждой направляющей разметить на стене девять отверстий.

11.2.3 Просверлить в стене отверстия диаметром 12 мм и глубиной 100 мм Забить в отверстия дюбели (см. рисунок 4, позиция 4).

11.2.4 Закрепить каждую направляющую на стене с помощью 9-ти шурупов шестигранных 8×70 (см. рисунок 4, позиция 1), используя шайбы (см. рисунок 4, позиция 2).

11.2.5 Закрыть головки шурупов крышками (см. рисунок 4, позиция 5). Закрепить крышки с помощью силиконового герметика.

11.3 Заполнить свидетельство о монтаже в соответствии с разделом 12, сдать смонтированный и подключенный модуль заказчику.

12 Свидетельство о монтаже

Модуль настенный реанимационный МНГ-2	ГКСН 029.000.000 обозначение	-298_-- исполнение	№ е заводской номер
наименование изделия

смонтирован согласно ПСД, соответствует требованиям настоящего паспорта и признан годным для эксплуатации.

Монтаж и подключение модуля произвёл:

_______________ __________________ __________________

должность личная подпись расшифровка подписи

__________________

год, месяц, число

Смонтированный модуль принял:

_______________ __________________ __________________

должность личная подпись расшифровка подписи

__________________

год, месяц, число

Приложение А (обязательное)

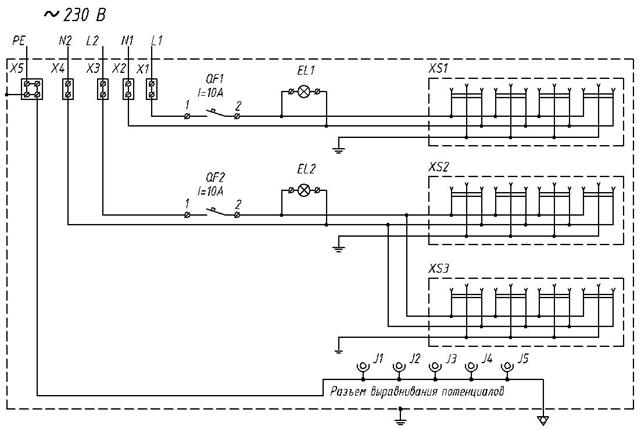

1 – Схема электрическая принципиальная

Позиционные обозначения приведены в таблице А1

Таблица А1

Позиционное обозначение	Наименование
QF1, QF2	Автоматический выключатель
XS1, XS2, XS3	Блок розеток
EL1, EL2	Сигнальный индикатор со светодиодом ALIL2 L220
Х1, Х2, Х3, Х4, Х5	Клемма строительно-монтажная

2 – Блок-схема подключения
