Типовая инструкция по эксплуатации газомазутных водогрейных котлов типа ПТВМ (стр. 5 )

Приложение В к «Типовой

инструкции

по эксплуатации газомазутных

водогрейных

котлов типа ПТВМ»,

утвержденной Приказом

Председателя Комитета по

государственному энергетическому

надзору Министерства энергетики и

минеральных ресурсов

Республики Казахстан

от «___»__________2009 года

№______

Примерная форма режимной карты водогрейного котла типа ПТВМ-100

Режим (основной, пиковый)

Тип ПТВМ-100

Топливо (природный газ, мазут)

Теплота сгорания топлива на рабочую массу, МДж/м3 или МДж/кг

Таблица П3.1 – Характеристика котла

Показатель	Нагрузка котла, МДж/ч или % Qном
25	40	60	80	100
Расход воды через котел, т/ч
Температура воды на входе, °С
Температура воды на выходе, °С
Минимальное давление воды за котлом, МПа (кгс/см2)
Число работающих горелок, шт.
Давление топлива за регулирующим органом, МПа (кгс/см2)
Температура мазута перед горелками (при работе на мазуте), °С
Температура уходящих газов, °С
Содержание кислорода в дымовых газах, %
Разрежение вверху топки, Па

Приложение Г к «Типовой

инструкции

по эксплуатации газомазутных

водогрейных

котлов типа ПТВМ»,

утвержденной Приказом

Председателя Комитета по

государственному энергетическому

надзору Министерства энергетики и

минеральных ресурсов

Республики Казахстан

от «___»__________2009 года

№______

Рекомендации по модернизации котлов типа ПТВМ

Таблица П4.1 – Модернизация котлов типа ПТВМ

Узел	Основные недостатки	Пути устранения
1	2	3
1 Гидравлическая схема	Недостаточная устойчивость, наличие опускного движения среды в экранах	Изменение гидравлической схемы путем организации дополнительного перемешивания среды, устройства гидравлических перемычек, перехода на подъемное движение воды в экранах. В первую очередь рекомендуется при пиковом режиме двухходовой схемы; для котлов, работающих на сеть с пониженным давлением; в системах с возможным снижением расхода и давления (с открытым водоразбором); при упрощенных способах водоподготовки
2 Сетевые трубопроводы	Низкое давление воды за котлом по условиям работы теплосети	Установка регулирующих клапанов на прямом трубопроводе теплосети. Рекомендуется для объектов с давлением за котлом ниже 1,0 МПа
3 Конвективные поверхности	Повышенное тепловосприятие и неравномерность обогрева нижнего конвективного пакета.	Изменение конструкции конвективных пакетов с дополнительным их делением и снижением неравномерностей обогрева труб.
Малые шаги труб в конвективной части	Увеличение шагов в конвективной части. Рекомендуется прежде всего для котлов, работающих на мазуте
4 Водный способ очистки наружных поверхностей нагрева	Повышенная скорость наружной коррозии металла труб поверхностей нагрева	Изменение способа очистки поверхностей нагрева: а) дробеструйная система очистки;
Необходимость организации схемы нейтрализации смывных вод	б) газоимпульсная система очистки.
При применении «сухих» способов очистки повышается надежность поверхностей нагрева и срок их службы
5 Отсутствие схемы кислотной промывки внутренних поверхно-	Рост гидравлического сопротивления и повышение температуры металла поверхностей нагрева	Запроектировать и смонтировать схему кислотной промывки

Продолжение таблицы П4.1

Узел	Основные недостатки	Пути устранения
1	2	3
стей нагрева котла
6 Отсутствие предварительного подогрева воздуха	Обмерзание рабочих колес вентиляторов и ограничение их напора и производительности	Организовать предварительный подогрев воздуха с помощью калориферов или отработавших свой срок конвективных поверхностей, устанавливаемых во всасывающие воздушные короба; в качестве греющего агента в первом случае можно использовать пар и сетевую воду, во втором - сетевую воду
7 Существенные разбежки в производительности дутьевых вентиляторов	Неорганизованность топочного режима	Выравнивание производительности вентиляторов путем уменьшения зазоров между рабочим колесом и корпусом вентилятора

Приложение Д к «Типовой

инструкции

по эксплуатации газомазутных

водогрейных

котлов типа ПТВМ»,

утвержденной Приказом

Председателя Комитета по

государственному энергетическому

надзору Министерства энергетики и

минеральных ресурсов

Республики Казахстан

от «___»__________2009 года

№______

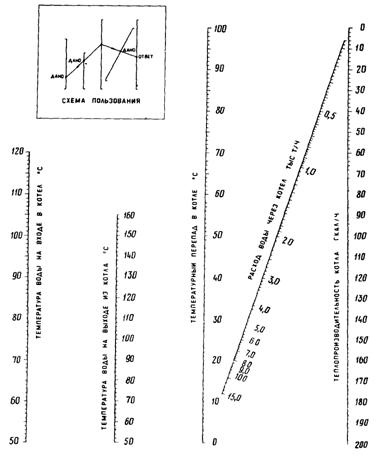

Номограмма определения теплопроизводительности

водогрейных котлов

____________________________________________________________________

Список использованной литературы

1. Закон Республики Казахстан «Об энергосбережении».

2. СТ РК ГСС РК. Основные положения. С 01.07.2001г. Взамен СТ РК 1.0 – 98.

3. СТ РК ГСС РК. Порядок издания и обеспечения нормативными документами и информацией Государственного фонда стандартов Республики Казахстан.

4. СТ РК 1ГСС РК. Документы нормативные текстовые. Общие требования к построению, изложению, оформлению и содержанию. С 01.07.2001г ( Изменение № 1).

5. РД 34.26.506 Типовая инструкция по эксплуатации газомазутных водогрейных котлов типа ПТВМ: Союзтехэнерго, 1986.

6. РД Методические указания по проведению технического освидетельствования металлических конструкций паровых и водогрейных котлов

7. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей» Алматы, 1995 г.

8. Инструкция по щелочению паровых и водогрейных котлов.

9. Типовоя инструкция по эксплуатации газового хозяйства тепловых электростанций ( ГКЧС РК, НПА Кранэнерго, Алматы, 1994).

10. Правила устройства электроустановок Республики Казахстан (ПУЭ).

_______________________________________________________________

Содержание

	Введение	1
1	Растопка котла	1
1.1	Подготовительные операции	1
1.2	Растопка котла на мазуте	6
1.3	Растопка котла на газе	8
1.4	Перевод котла с мазута на газ	9
1.5	Перевод котла с газа на мазут	10
2	Нормативные документы	10
3	Обслуживание котла во время работы под нагрузкой	11
4	Останов котла	15
5	Аварийные положения	17
6	Характерные нарушения в режиме работы котла и действия по их устранению	20
7	Основные указания по технике безопасности, взрыво - и пожаробезопасности	21
Приложение А	Объем освещения контрольно-измерительными приборами, средствами авторегулирования, технологическими защитами, блокировками и сигнализацией	23
Приложение Б	Краткое описание котлов типа ПТВМ	27
Приложение В	Примерная форма режимной карты водогрейного котла типа ПТВМ-100	30
Приложение Г	Рекомендации по модернизации котлов типа ПТВМ	31
Приложение Д	Номограмма определения теплопроизводительнос-ти водогрейных котлов	33
	Список используемой литературы	34
