Техническая спецификация
Обмен данными между системой
ДБО «BS-Client v.3 релиза 17.8»
и АБС «БИСквит»
Оглавление
1 Общие положения. 3
1.1 Назначение документа. 3
1.2 Функциональные возможности. 3
1.3 Архитектура. 3
2 Настройка связки. 3
2.1 Общие настройки связки. 4
2.2 Настройка реквизитов банка. 5
2.3 Настройка автопроцедур. 6
2.4 Настройка Автоматических документарных операций. 7
2.5 Список специальных настроек связки. 7
3 Требования к окружению.. 9
3.1 Требования к системному программному обеспечению.. 9
4 Функциональная спецификация. 10
4.1 Выгрузка документов в АБС.. 10
4.1.1 «Платежное поручение» (PayDocRu) 10
4.1.2 «Поручение на покупку валюты» (CurrBuy) 11
4.1.3 «Поручение на продажу валюты» (CurrSell) 12
4.1.4 «Распоряжение на списание с транзитного валютного счета» (TransitAccPayDoc) 13
4.1.5 «Поручение на обязательную продажу валюты» (MandatoryCurrSell) 14
4.1.6 «Поручение на перевод валюты» (PayDocCur) 14
4.1.7 Обработка результатов выгрузки. 15
4.2 Выписка по счету. 16
4.2.1 Запрос выписки. 16
4.2.1 Остатки и документы выписки. 17
4.3 Отзыв документов из АБС.. 20
4.3.1 Запрос на отзыв. 20
4.3.2 Обработка результатов отзыва. 21
4.4 Квитовка документов. 21
4.4.1 Квитовка по выписке. 21
5 Поставка. 22
6 Приложение 1. 22
7 Приложение 2. 23
2 Общие положения
Документ является спецификацией интерфейсов обмена данными между информационными системами Дистанционное банковское обслуживание «BS-Client v.3», далее ДБО и Автоматизированная банковская система АБС «БИСквит», далее АБС.
Связка поддерживает следующие операции:
Наименование документа | Возможность выгрузки | Возможность отзыва | Возможность получать статус состояния (полная квитовка) |
Платёжное поручение | + | + | - |
Поручение на перевод валюты | + | + | - |
Поручение на покупку валюты | + | + | - |
Поручение на продажу валюты | + | + | - |
Распоряжение на списание средств с транзитного валютного счета | + | + | - |
Распоряжение на обязательную продажу валюты | + | + | - |
Возможность загрузки | Плановые обороты | ||
Выписка по рублевым и валютным счетам | + | - | + |
Описание операций, выполняемых над документами, описано в Приложении 1.
Взаимодействие между сервером ДБО и АБС осуществляется посредством обмена между ними текстовыми файлами, помещаемыми во входной и выходной каталоги АБС.
3 Настройка связки
Настройка связи с АБС осуществляется на банковской части системы BS-Client.
Примечание. Связка системы ДБО с АБС постоянно развивается и совершенствуется. Перед первоначальной настройкой связки рекомендуем обратиться в службу сопровождения и запросить последние модули по связке.
Настройка связки с АБС осуществляется на банковской части системы ДБО
Для общей настройки связки необходимо выполнить следующие действия на сервере ДБО:
В пункте меню выберите Сервис à Интерфейс с АБС à Администрирование связок с АБС. Появится окно Справочник АБС.

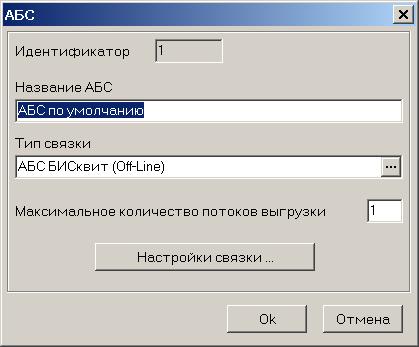

Примечание. Только в случае, если у вас уже используется запись с ID=1 для другой АБС банка (например, при централизованной системе ДБО), необходимо добавить новую запись. Важно, чтобы в скроллере «Справочник с АБС» всегда присутствовала запись с ID=1.

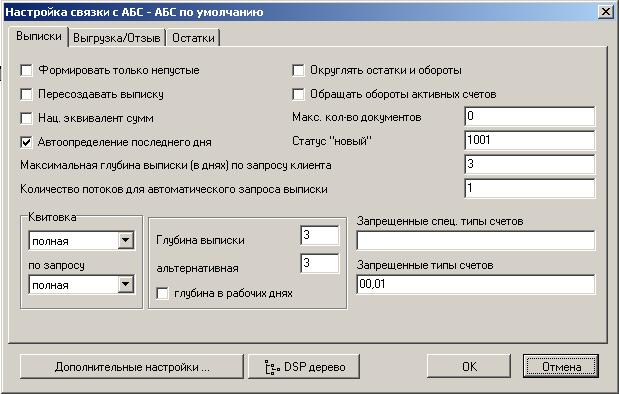

3. Нажмите на кнопку «Настройки связки». На экране появится диалог Настройка связки с АБС.
Диалог имеет три страницы:
Выписки содержит настройки для получения выписки;
Выгрузка/Отзыв содержит настройки, необходимые для выгрузки и отзыва документов;
Остатки содержит настройки для получения остатков по счетам.
Заполните поля в диалоговом окне Настройка связки с АБС на страницах Выписки, Выгрузка/Отзыв и Остатки, затем нажмите кнопку ОК.
Примечание: При заполнении параметров связки руководствуйтесь общей информацией о настройке связи с АБС, содержащейся в документе BS_ABS_Main.doс
После занесения АБС в справочник АБС, используемых на данном сервере, необходимо настроить реквизиты подразделений банка для работы с АБС:

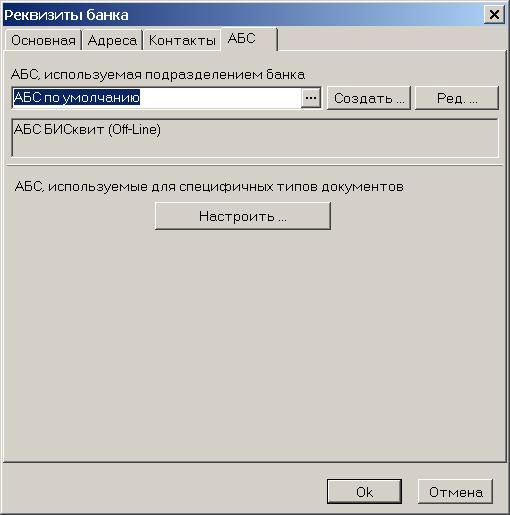

В пункте меню Администрирование à Реквизиты банка à Реквизиты банка на вкладке «Подразделения» необходимо поставить в соответствие АБС для тех подразделений банка, которые будут ее использовать. По двойному клику на требуемое подразделение в появившемся окне выберите вкладку «АБС» и заполните поле «АБС, используемая подразделением банка»:
Для связки с АБС можно использовать следующие автопроцедуры (пункт меню Сервис à Автопроцедуры à Настройка автопроцедур закладка «Автопроцедуры»):
1. Автопроцедуры выгрузки:
· Выгрузка платежных поручений в АБС;
· Выгрузка распечатанных платежных поручений в АБС;
· Выгрузка поручений на перевод валюты в АБС;
· Выгрузка распечатанных поручений на перевод валюты в АБС;
· Выгрузка поручений на покупку валюты в АБС;
· Выгрузка распечатанных поручений на покупку валюты в АБС;
· Выгрузка поручений на продажу валюты в АБС
· Выгрузка распечатанных поручений на продажу валюты в АБС
· Выгрузка распоряжений на обязательную продажу валюты;
· Выгрузка распечатанных поручений на обязательную продажу валюты в АБС.
· Выгрузка распоряжений на списание средств с транзитного валютного счета;
· Выгрузка распечатанных распоряжений на списание средств с транзитного валютного счета.
Автопроцедуры «Выгрузка распечатанных “документов” в АБС» используется вместо автопроцедур «Выгрузки “документов” в АБС» в случае если при приеме документа, на банковской части ДБО, документ попадает на печать.
2. Автопроцедуры получения выписки:
· Запрос выписок из АБС (по расписанию);
· Запрос выписки из АБС по запросу клиента;
· Запрос выписок из АБС по группе счетов (GroupID=1);
· Автоматическая подготовка выписок для АБС по умолчанию.
3. Автопроцедура отзыва:
· Обработка распечатанного запроса на отзыв документа. Используется вместо автоматической документарной операции «Auto. Выполнить запрос на отзыв документа(ProcessRequest)» в случае если при приеме запроса, на банковской части ДБО, запрос попадает на печать.
Для связки с АБС используются следующие автоматические документарные операции (пункт меню Сервис à Автопроцедуры à Настройка автопроцедур закладка «Автоматические документарные операции»):
1. Auto. Выполнить запрос на отзыв документа(Process_Request);
2. Auto. Обработка запроса на выписку(Process_Request).

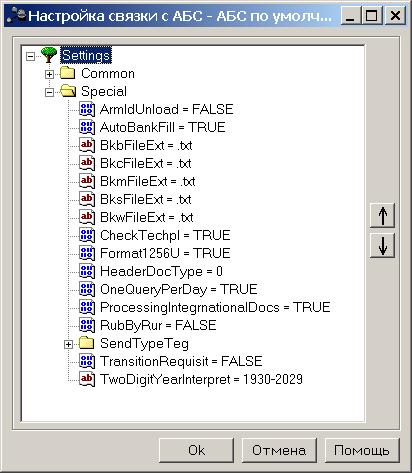

Ниже указан полный список специальных настроек связки, которые при необходимости можно редактировать при помощи диалога Настройка связки с АБС по кнопке «DSP-дерево»
В связке используются специальные настройки из таблицы ABSmanager поле Settings. Все используемые настройки находятся в подветке Special:
Таблица настроек связки для выгрузки.
Настройка | Описание | Тип данных | По умолчанию |
ArmIdUnload | выгружать номер АРМа в 72е поле (для всех документов) | Логический | False |
PayerPlaceAddress | Выгружать ли адрес плательщика(для документа «Перевод валюты») | Логический | False |
BenPlaceAddress | Выгружать ли адрес бенефициара (для документа «Перевод валюты») | Логический | False |
AddZeroToEmptyReceiverINN | Выгружать вместо пустого ИНН получателя | Логический | False |
HeaderDocType | Вид шапки документа (0 - стандартный вариант; 1 - вариант Гуты) | Целочисленный | 0 |
BkwFileExt | расширение файла выгрузки документа «Рублевое платежное поручение» | Строка | .txt |
BkcFileExt | расширение файла выгрузки документа «Поручение на перевод валюты» | Строка | .txt |
BkbFileExt | расширение файла выгрузки документа «Поручение на покупку валюты» | Строка | .txt |
BksFileExt | расширение файла выгрузки документа «Поручение на продажу валюты» | Строка | .txt |
BkmFileExt | расширение файла выгрузки документа «Поручение на обязательную продажу валюты» | Строка | .txt |
Таблица настроек связки для выписки.
|
Из за большого объема этот материал размещен на нескольких страницах:
