Водовод технической воды для водоснабжения бурения
на месторождениях Требса, Титова.
Назначение: Обеспечение технической водой бурения с поверхностного источника.
Поставить 5 комплектов водоводов с насосными станциями.
Требования к водоводу:
1. Длина комплекта водовода - 1200м.
2. Условия работы водовода: от-50 до+35°С.
3. Прокладка водовода осуществляется по поверхности земли, тундры без опор.
4. Максимальное рабочее давление водовода 0,7 МПа.
5. Предусмотреть диаметр водовода - 100мм.
6. Соединительные элементы на концах водовода выполнить фланцами Ду100мм., PN=1,0МPa
7. Водовод должен быть поставлен от производителя в полной готовности с тепловой и покровной изоляцией, при возможности с проложенным греющим кабелем, со всеми необходимыми соединительными и фасонными деталями и изоляцией для них.
8. Длину готового участка водовода принять максимально возможной, но не более 100м, исходя из условий возможности транспортировки и удобства монтажа.
9. Материал водовода - напорная труба из полиэтилена, изготовленная по ГОСТ ;
10. Теплоизоляция из вспененного полиуретана. Плотность - 60кг/м3, теплопроводность - не более 0,032 Вт/м·К;
11. Покровную изоляцию выполнить из гофрированной защитной оболочки из полиэтилена.
12. Систему обогрева водовода выполнить интегрированной, включающей в себя в качестве тепловыделяющих элементов саморегулирующиеся нагревательные кабели, распределительную сеть - силовые и информационные кабели, распределительные коробки и крепежные элементы, а также систему управления - шкафы управления, терморегуляторы, датчики температуры трубы и воздуха, пускорегулирующую и защитную аппаратуру.
13. Предусмотреть в конструкции водовода отдельный канал для прокладки греющего кабеля.
14. Силовые и информационные кабели проложить вдоль водовода с креплением к водоводу. Электрические соединения выполнить герметичными для предотвращения попадания влаги. Шкафы управления установить на переносные стойки.
15. На конструкции электрообогрева нанести сигнальные знаки, в соответствии с нормативной документацией.
Требования к насосной 1-го подъема:
Назначение: подача воды с поверхностного источника к блоку водяных емкостей
Размеры: (высота* длинна* высота) 2500*2500*2000
Блок-Бокс должен обеспечить:
16. Искусственным освещением рабочие места. И наружным освещением вход.
17. Естественной вентиляцией.
18. Размещение низковольтного питающего оборудования 400В, 220В, 12В, ЩР на 150А.
19. Штатные условия работы установленного оборудования и поддержания микроклимата (от+5до+25°С) внутри блок-бокса при помощи системы поддержания микроклимата, защиты от неблагоприятных воздействий окружающей среды, несанкционированного доступа и вандализма;
20. Непрерывную круглосуточную работу установленного внутри блок-бокса оборудования.
21. Установку внутри блок-бокса оборудования, закрепляемого с помощью закладных элементов конструкции:
№п. п. | Наименование | Кол | Примечание |
1. | Насосы К с электродвигателем ОАО "Валдайский механический завод" | 2 | ТУ |
2. | Задвижка клиновая стальная с выдвижным шпинделем Ду 80 комплект с фланцевой парой ООО "Промтревл" | 2 | ТУ |
3. | Задвижка клиновая стальная с выдвижным шпинделем Ду 50 комплект с фланцевой парой ООО "Промтревл" | 2 | ТУ |
4. | Обогреватель инфракрасный 4 кВт | 1 | |
5. | Счетчик СТВХ 80 | 1 | ТУ |
6. | Манометр избыточного давления показывающий МПЗ-Уф 6,0кгс/см2 | 1 | ГОСТ 2405-88 |
7. | Кран шаровый Ду 50 | 1 | ТУ |
8. | Вентиль латунный Ду 15 15Б1бк ООО "Промтревл" | 4 | ГОСТ 9086-74 |
22. Пожаробезопасность конструкции, за счет применения негорючих строительных материалов и установки систем пожарной сигнализации;
23. Возможность механизированной крановой установки и снятия блок-бокса с транспортного средства и крепления на нем за угловые фитинги;
24. Возможность установки и монтажа в местах дислокации на болотистый грунт, с возможным затоплением.
25. Климатическое исполнение УХЛ.
26. Подключение блок-бокса выполнить кабелем КГХЛ, сечение подобрать из расчета длины 1200м.
Требования к насосной 2-го подъема:
Назначение: подача воды от блока водяных емкостей на буровую установку
Размеры: (высота* длинна* высота) 2500*2500*2000
Блок-Бокс должен обеспечить:
27. Искусственным освещением рабочие места. И наружным освещением вход.
28. Естественной вентиляцией.
29. Размещение низковольтного питающего оборудования 400В, 220В, 12В, ЩР на 100А.
30. Штатные условия работы установленного оборудования и поддержания микроклимата (от+5до+25°С) внутри блок-бокса при помощи системы поддержания микроклимата, защиты от неблагоприятных воздействий окружающей среды, несанкционированного доступа и вандализма;
31. Непрерывную круглосуточную работу установленного внутри блок-бокса оборудования.
32. Установку внутри блок-бокса оборудования, закрепляемого с помощью закладных элементов конструкции:
№п. п. | Наименование | Кол | Примечание |
9. | Насосы КМ с электродвигателем ОАО "Валдайский механический завод" | 2 | ТУ |
10. | Задвижка клиновая стальная с выдвижным шпинделем Ду 80 комплект с фланцевой парой ООО "Промтревл" | 2 | ТУ |
11. | Задвижка клиновая стальная с выдвижным шпинделем Ду 50 комплект с фланцевой парой ООО "Промтревл" | 2 | ТУ |
12. | Обогреватель инфракрасный 4 кВт | 1 | |
13. | Манометр избыточного давления показывающий МПЗ-Уф 6,0кгс/см2 | 1 | ГОСТ 2405-88 |
14. | Кран шаровый Ду 50 | 1 | ТУ |
15. | Вентиль латунный Ду 15 15Б1бк ООО "Промтревл" | 4 | ГОСТ 9086-74 |
33. Пожаробезопасность конструкции, за счет применения негорючих строительных материалов и установки систем пожарной сигнализации;
34. Возможность механизированной крановой установки и снятия блок-бокса с транспортного средства и крепления на нем за угловые фитинги;
35. Возможность установки и монтажа в местах дислокации на болотистый грунт.
36. Климатическое исполнение УХЛ.
37. Разместить внутри блок-бокса коллектор водяной для подачи воды различным потребителям (на буровую по трубе Ду80мм и в городок по трубе Ду50мм), в соответствии со схемами водоснабжения.
Заместитель начальника службы ЭВС
Приложения:
Рисунок 1- Конструкция водовода, Рисунок 2 – Схема водоснабжения.
Приложение.
Рисунок 1: строение водовода
Строение труб:
1. напорная труба из полиэтилена, изготовленная по ГОСТ ;
2. теплоизоляция из вспененного полиуретана. Плотность - 60 кг/м3, теплопроводность - не более 0,032 Вт/м·К;
3. гофрированная защитная оболочка из полиэтилена;
4. саморегулирующийся нагревательный кабель. Напряжение питания 220 В, линейная мощность (в стандартной комплектации) 17 Вт/м;
5. канал для прокладки кабеля

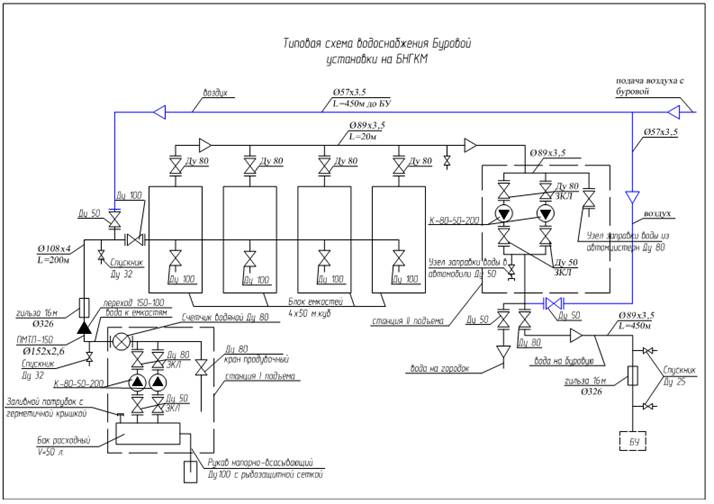

Рисунок 2: Схема водоснабжения.
