Приложение Ж

(рекомендуемое)

СП 5.13130.2009

Методика гидравлического расчета установок углекислотного пожаротушения

низкого давления

Ж.1 Среднее за время подачи двуокиси углерода давление в изотермическом резервуаре pm,

МПа, определяется по формуле

pm = 0,5(p1 + p2),

где p1 — давление в резервуаре при хранении двуокиси углерода, МПа;

(Ж.1)

p2— давление в резервуаре в конце выпуска расчетного количества двуокиси углерода, МПа,

определяется по рисунку Ж.1.

Ж.2 Средний расход двуокиси углерода Qm, кг/с, определяется по формуле

(Ж.2)

где m — расчетное количество двуокиси углерода, кг;

t — нормативное время подачи двуокиси углерода, с.

Ж.3 Внутренний диаметр питающего (магистрального) трубопровода di, м, определяется по

формуле

(Ж.3)

где k4 — множитель, определяется по таблице Ж.1;

l1— длина питающего (магистрального) трубопровода по проекту, м.

Т а б л и ц а Ж.1

pm, МПа

Множитель k4

1,2

0,68

1,4

0,79

1,6

0,85

1,8

0,92

2,0

1,0

2,4

1,9

Ж.4 Среднее давление в питающем (магистральном) трубопроводе в точке ввода его в защища-

емое помещение рассчитываются из уравнения

(Ж.4)

где l2 — эквивалентная длина трубопроводов от изотермического резервуара до точки, в которой

определяется давление, м:

(Ж.5)

где å1 — сумма коэффициентов сопротивления фасонных частей трубопроводов.

Ж.5 Среднее давление составляет

(Ж.6)

где р3— давление в точке ввода питающего (магистрального) трубопровода в защищаемое поме-

щение, МПа;

р4— давление в конце питающего (магистрального) трубопровода, МПа.

Давление на насадках должно составлять не менее 1,0 МПа.

85

СП 5.13130.2009

Ж.6 Средний расход через насадок Q'm, кг·с–1, определяется по формуле

где µ — коэффициент расхода через насадок;

A3 — площадь выпускного отверстия насадка, м2;

k5— коэффициент, определяемый по формуле:

Ж.7 Количество насадков î1 определяется по формуле

î1 = Qm/Q'm.

(Ж.7)

(Ж.8)

(Ж.9)

Ж.8 Внутренний диаметр распределительного трубопровода d′ , м, рассчитывается из условия

(Ж.10)

где d — диаметр выпускного отверстия насадка, м.

p 2

, МПа

1

2

2,0

3

4

1,5

5

6

1,0

0,5

0

0,2

0,4

0,6

0,8

m

1,0

4

1 — при p1= 2,4 МПа; 2 — при p1= 2,1 МПа; 3 — при p1= 1,8 МПа; 4 — при p1= 1,6 МПа;

5 — при p1= 1,4 МПа; 6 — при p1= 1,2 МПа

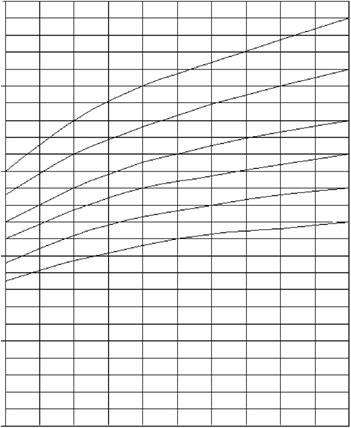

1 — Зависимость давления p2 в изотермическом резервуаре в конце выпуска расчетного количе-

ства двуокиси углерода m от относительной массы двуокиси углерода m4

86

СП 5.13130.2009

П р и м е ч а н и е — Относительная масса двуокиси углерода m4 определяется по формуле

(Ж.11)

где m5— начальная масса двуокиси углерода, кг.

87

СП 5.13130.2009

Приложение З

(рекомендуемое)

Методика расчета площади проема для сброса избыточного давления в помещениях,

защищаемых установками газового пожаротушения

Площадь проема для сброса избыточного давления Fc, м2, определяется по формуле

(З.1)

где Pпр — предельно допустимое избыточное давление, которое определяется из условия сохранения

прочности строительных конструкций защищаемого помещения или размещенного в нем

оборудования, МПа;

Pа — атмосферное давление, МПа;

ñв — плотность воздуха в условиях эксплуатации защищаемого помещения, кг/м3;

K2 — коэффициент запаса, принимаемый равным 1,2;

K3 — коэффициент, учитывающий изменение давления при его подаче;

ôпод — время подачи ГОТВ, определяемое из гидравлического расчета, с;

ÓF — площадь постоянно открытых проемов (кроме сбросного проема) в ограждающих конструк-

циях помещения, м2.

Значения величин Mp, K1, ñ1 определяются в соответствии с приложением Е.

Для ГОТВ — сжиженных газов коэффициент K3= 1.

Для ГОТВ — сжатых газов коэффициент K3 принимается равным:

для азота — 2,4;

для аргона — 2,66;

для состава «Инерген» — 2,44.

Если значение правой части неравенства меньше или равно нулю, то проем (устройство) для

сброса избыточного давления не требуется.

П р и м е ч а н и е — Значение площади проема рассчитано без учета охлаждающего воздействия ГОТВ —

сжиженного газа, которое может привести к некоторому уменьшению площади проема.

88

Приложение И

(рекомендуемое)

СП 5.13130.2009

Общие положения по расчету установок порошкового пожаротушения модульного типа

И.1 Исходными данными для расчета и проектирования установок являются:

- геометрические размеры помещения (объем, площадь ограждающих конструкций, высота);

- площадь открытых проемов в ограждающих конструкциях;

- рабочая температура, давление и влажность в защищаемом помещении;

- перечень веществ, материалов, находящихся в помещении, и показатели их пожарной опас-

ности, соответствующий им класс пожара по ГОСТ 27331;

- тип, величина и схема распределения пожарной нагрузки;

- наличие и характеристика систем вентиляции, кондиционирования воздуха, воздушного ото-

пления;

- характеристика и расстановка технологического оборудования;

- категория помещений по [10] и классы зон по [7];

- наличие людей и пути их эвакуации.

- техническая документация на модули.

И.2 Расчет установки включает определение:

- количества модулей, предназначенных для тушения пожара;

- времени эвакуации персонала при его наличии;

- времени работы установки;

- необходимого запаса порошка, модулей, комплектующих;

- типа и необходимого количества извещателей (при необходимости) для обеспечения срабаты-

вания установки, сигнально-пусковых устройств, источников питания для запуска установки.

И.3 Методика расчета количества модулей для модульных установок порошкового пожаротуше-

ния

И.3.1 Тушение защищаемого объема

И.3.1.1 Тушение всего защищаемого объема

Количество модулей для защиты объема помещения определяется по формуле

(И.1)

где N

Vп

Vн

— количество модулей, необходимое для защиты помещения, шт.;

— объем защищаемого помещения, м3;

— объем, защищаемый одним модулем выбранного типа, определяется по технической

документации (далее по тексту приложения — документация) на модуль, м3 (с уче-

том геометрии распыла — формы и размеров защищаемого объема, заявленного

производителем);

k1 = 1...1,2 — коэффициент неравномерности распыления порошка. При размещении насадков

на границе максимально допустимой (по документации на модуль) высоты k1 = 1,2

или определяется по документации на модуль;

k2

при

— коэффициент запаса, учитывающий затененность возможного очага загорания,

зависящий от отношения площади, затененной оборудованием S3, к защищаемой
