Рисунок 6 – График зависимости
при θ = 2°;
(входное отверстие – полукруглое). Dц =184 мм; Нц=110 мм; dcл=36 мм;
dвх= 36мм; dпес=9 мм; β=15°
Исследовано изменение расходов жидкости через сливной патрубок напорного гидроциклона при различной глубине его затопления для круглой, квадратной и полукруглой форм входного отверстия, а так же при различных углах отклонения входного патрубка по вертикальной (θº) и горизонтальной (φº) плоскостях (рисунки 7,8,9).

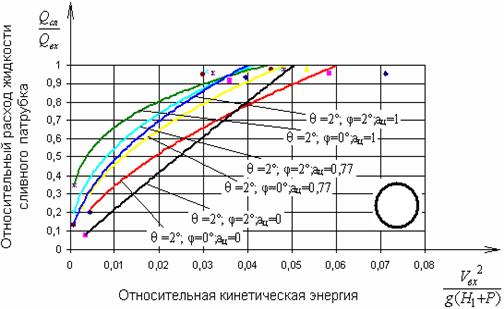

Рисунок 7 – График зависимости
при θ = 2°;
(входное отверстие – круглое). Dц =184 мм; Нц=110 мм; dcл=36 мм;
dвх=36 мм; dпес=9 мм; β=15°

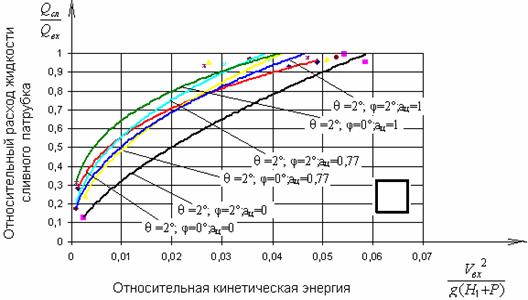

Рисунок 8 – График зависимости при θ = 2°;
(входное отверстие – квадратное). Dц =184 мм; Нц=110 мм; dcл=36 мм;
dвх=36мм; dпес=9мм; β=15°
Получено, что:
- с увеличением удельной кинетической энергии потока на входе в гидроциклон
относительный расход сливного отверстия
увеличивается при всех формах входного отверстия и глубины затопления сливного патрубка;

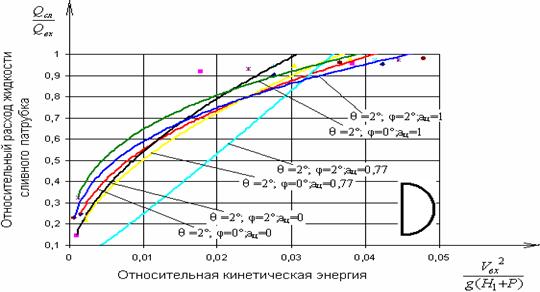

Рисунок 9 – График зависимости при θ = 2°;
(входное отверстие – полукруглое). Dц=184 мм; Нц=110 мм; dcл=36 мм;
dвх=36 мм; dпес=9 мм; β=15°
- для каждого значения величина
увеличивается с увеличением глубины затопления сливного патрубка гидроциклона до плоскости сопряжения цилиндрической и конической частей.
Этот эффект особенно заметен при углах отклонения входного патрубка в пределах θ = 2º…4º по вертикальной плоскости;
- при незатопленном сливном патрубке вертикальный угол отклонения входного патрубка θ = 6º вызывает самый малый сливной расход при φ = 0º. Увеличение при этом горизонтального отклонения на угол φ = 0º…2º резко повышает ;
- относительный расход сливного патрубка
для полукруглого входного отверстия при θ = 2º самый высокий для всех значений .
Ниже излагаются результаты экспериментальных исследований по распределению твердой фазы между разгрузочными отверстиями гидроциклона с входным патрубком круглой, квадратной и полукруглой формы при различном отклонений входного тангенциального патрубка по вертикальной плоскости.
На рисунках 10, 11 представлены эпюры осветления обрабатываемой гидросмеси в гидроциклоне с различными формами входного сечения: а) круглое;
б) квадратное; в) полукруглое – при θº = 0º…2º. Остальные параметры одинаковые: φº = 0º; ац=1; Р = 0,5 кгс/см2.
Получены опытные данные для трех случаев затопления сливного патрубка:
а) сливной патрубок не затоплен ац=0; б) затоплен до нижней кромки входного патрубка ац=(0,5…0,7)Нц; в) затоплен до плоскости сопряжения цилиндрической и конической частей, ац = 1.
 |
а) при круглом сечении входного патрубка; б) при квадратном сечении входного патрубка;в) при полукруглом сечении входного патрубка

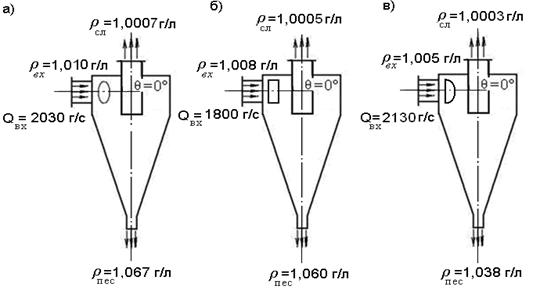

Рисунок 10 – Эпюра осветления обрабатываемой пульпы в гидроциклоне
с различными формами входного сечения при ац=1; θ = 0°; φ = 0°; Р=0,5 кгс/см2
а) при круглом сечении входного патрубка; б) при квадратном сечении входного патрубка; в) при полукруглом сечении входного патрубка.

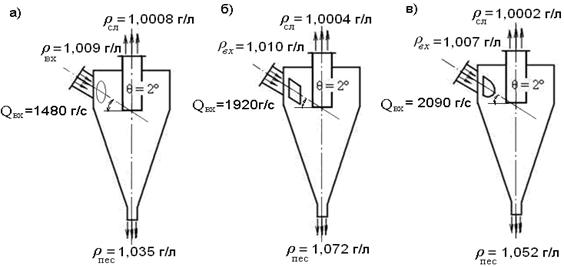

Рисунок 11 – Эпюра осветления обрабатываемой пульпы в гидроциклоне
с различными формами входного сечения при ац=1; θ = 2°; φ = 0°; Р = 0,5 кгс/см2
Системный анализ опытных данных по перераспределению твердой фазы между сливным и песковым отверстиями показал, что при горизонтальном расположении входного патрубка (рисунок 10) основная часть твердой фазы сконцентрируется в устье конуса и исходит через песковое отверстие в виде пульпы; плотность пульпы зависит от содержания твердой фазы гидросмеси входящей в гидроциклонную камеру.
Так, при ρвх=(1,005…1,010) г/л плотность пульпы в песковом отверстии колеблется в пределах ρпес=(1,038…1,067) г/л; при тех же условиях плотность жидкости через сливное отверстие меняется очень незначительно и мало отличается от плотности воды ρсл= (1,0003…1,0007) г/л; самое лучшее осветление получается при полукруглой форме входного сечения.
При наклонном расположений входного патрубка по вертикальной плоскости (θº =2º…6º) самое лучшее осветление дает гидроциклон с углом отклонения θº = 2º…4º при полукруглой форме отверстий входного патрубка; квадратная форма входного отверстия дает результаты очень близкие к результатам полукруглой формы отверстия. Следует отметить, что круглая форма входного патрубка дает не лучшие результаты по сравнению с другими рассмотренными формами сечения.
Сравнение результатов опытов по выходу твердой фазы в сливной патрубок показывает (рисунок 12), что качество очистки улучшается при затоплении сливного патрубка до плоскости сопряжения цилиндрической и конической частей гидроциклона и полукруглой форме входного отверстия, причем угол наклона входного патрубка находится в пределах, θº = 2º…4º. Это объясняется тем, что при более глубоком затоплении сливного патрубка степень симметричности поверхности нулевых осевых скоростей (НОСк) повышается и размеры граничных зерен уменьшаются.
а)
б)
в)
а) не затопленный сливной патрубок;
б) сливной патрубок затоплен до нижней кромки входного патрубка;
в) сливной патрубок затоплен до плоскости сопряжения цилиндрической и конической частей.

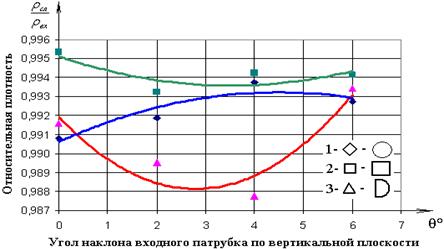

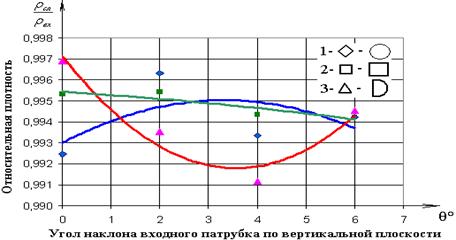

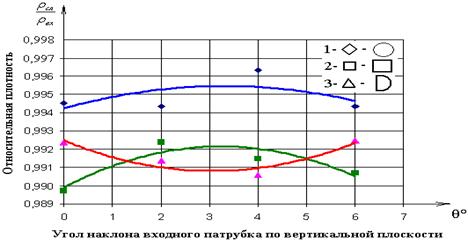

Рисунок 12 – Графики зависимости для различных форм входного отверстия
С увеличением длины затопленной части сливного патрубка гидроциклонный поток становится более организованным: общая площадь поверхности НОСк минимизируется и занимает приосевую область с высокими значениями тангенциальной скорости, где классифицирующая способность циклонного потока также высока. При этом увеличивается относительный сливной расход за счет уменьшения относительного расхода, истекающего через песковое отверстие.
Более высокая организация циклонного потока дает возможность улучшения технологического процесса разделения воды от наносов путем уменьшения промывного расхода через песковое отверстие и увеличения расхода очищенной воды, вытекающее через сливной патрубок.
В четвертой главе на основе результатов экспериментальных работ намечены пути усовершенствования гидроциклонов и гидроциклонных насосных установок в системах сельхозводоснабжения и обводнения пастбищ.
Разработан гидроциклон (Инновационный патент № 000), в котором регулируется расположение входного патрубка в пространстве (по вертикальной и горизонтальной плоскостях) относительно плоскости крышки и к стенкам гидроциклонной камеры. Гидроциклон изготовлен в мехмастерской АО «КазНИИВХ» и используется для очистки воды в сельхозводоснабжении (рисунок 13).
 |

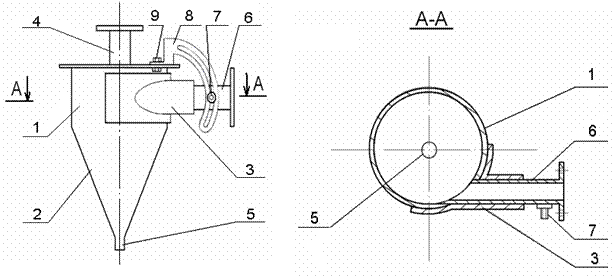

1 - цилиндрическая часть; 2 - коническая часть; 3,4,5 – соответственно входной, сливной и песковый патрубки; 6- насадка; 7-крепеж; 8- натяжитель; 9-болтовое соединение
Рисунок 13 – Гидроциклон с регулируемым входным патрубком
(Инновационный патент № 000)
Разработан гидроциклон (Положительное решение. Заявка № 000/0977.1 от 01.01.2001), в котором входной патрубок выполнен с полукруглым сечением (рисунок 14), отличающийся от других высоким моментом скорости входящей в камеру гидросмеси, что позволяет плавное растекание и наибыстрейшее разделение двухфазной жидкости по составляющим.
 |
1– цилиндрическая часть; 2 – коническая часть; 3 – входной патрубок;
4 – патрубок; 5 – сливной патрубок.
Рисунок 14 – Гидроциклон с полукруглым входным патрубком
(Положительное решение по заявке № 000/0977.1 от 01.01.2001)
Разработана вакуумгидроциклонная насосная установка (Предпатент № 000KZ), регулирующая кавитационный запас базового насоса путем изменения рабочего шага винтовой нарезки внутри сливного патрубка гидроциклона, одновременно являющимся всасывающим патрубком насоса (рисунок 15). Гидроэлеватор при этом может быть одноповерхностным и двухповерхностным, прямоточным и вихревым.
 | |
| |
Рисунок 15 – Вакуумгидроциклонная насосная установка
(Предпатент № 000KZ)
Предложен способ автоматического управления работой гидроциклона (Предпатент № 000KZ) на основе регулирования угла ввода исходного продукта в гидроциклонную камеру (рисунок 16).
 | |
| |
Рисунок 16 – Способ автоматического управления работой гидроциклона
(Предпатент № 000KZ)
Заключение
1 Выполнен обзор конструкции гидроциклонов и гидроциклонных насосных установок, в результате чего установлено, что конструкции ГЦ и ГЦНУ становятся более наукоемкими, сложными из-за стремления производственников к одновременному выполнению одним устройством нескольких технологических процессов (многофункциональных дизайнов) на более высоком уровне. Гидроциклоны нашли применение в новых областях сельскохозяйственного производства, произошло конструктивное слияние гидроциклона со струйным аппаратом, центробежным насосом, флотатором, фильтром, отстойником и другими аппаратами. Все это показывает актуальность исследований по усовершенствованию конструкции гидроциклонов и гидроциклонных насосных установок, особенно в области сельхозводоснабжения и обводнения пастбищ.
2 Разработаны элементы теории управления технологическими процессами в гидроциклонах; введен «относительный момент количества движения входящей в гидроциклон жидкости», показано, что симметричное расположение в гидроциклоне поверхности нулевых осевых скоростей (НОСк) обеспечивает минимальные размеры граничных частиц, для чего предложено изготовление гидроциклонов с парными входными патрубками.
3 Дано теоретическое объяснение эффекту образования стратификации наносов, происходящей в гидроциклонной камере. При этом показано, что на степень стратификации наносов наряду с силами тяжести, сопротивления, давления, кориолисовой силы инерции и силы Магнуса-Абдураманова значительное влияние оказывает гранулометрический состав исходной гидросмеси, поступающей через входной патрубок гидроциклона.
4 Предложены методы управления технологическими процессами в гидроциклонных насосных установках путем регулирования интенсивности вращения сливного расхода гидроциклона, входящего в рабочую камеру базового насоса.
5 Экспериментально исследованы изменения величин относительного расхода жидкости через сливное и песковое отверстия гидроциклона при круглой, квадратной и полукруглой форме входного отверстия для различных значений угла отклонения входного патрубка по вертикальной и горизонтальной плоскостях. Получен ряд качественных закономерностей, столь необходимых при проектировании гидроциклонных насосных установок:
- наиболее симметричная поверхность нулевых осевых скоростей получается при полукруглой форме входного отверстия;
- увеличение глубины затопления сливного патрубка в камеру гидроциклона способствует увеличению сливного расхода и осесиметричности поверхности НОСк;
- увеличение угла внутреннего наклонения входного патрубка к стенкам гидроциклона приводит к уменьшению относительного расхода пескового отверстия;
- угол отклонения входного патрубка по вертикальной плоскости в пределах θ = 2º…4º приводит к повышению относительного расхода слива, а при углах θ = 6º при незатопленном сливном патрубке наблюдается минимальный расход слива.
6 Получены количественные и качественные результаты по перераспределению твердой фазы между разгрузочными отверстиями гидроциклона с различными формами входного отверстия (круглой, квадратной и полукруглой) при различных углах наклона оси входного патрубка к плоскости крышки аппарата:
- угол наклона входного патрубка в вертикальной плоскости (вертикальное расположение гидроциклона в пространстве с песковым отверстием вниз) дает положительный эффект в пределах 2º…4º, вне этого предела результаты разделения гидросмеси будут менее эффективными;
- плотность продукта пескового отверстия будет наибольшей (плотность слива наименьшая) при затопленном положении сливного патрубка до плоскости соединения цилиндрической и конической частей гидроциклона;
- лучшее осветление очищаемой воды имеет место в гидроциклоне с полукруглой формой отверстия входного патрубка.
7 На основе результатов исследований разработаны новые конструкции гидроциклонов и гидроциклонных насосных устройств, в которых технологический процесс регулируется изменением положения входного патрубка в пространстве относительно плоскости крышки гидроциклона (Инновационный патент № 000 по заявке № 000/0185.1), формой отверстия входного патрубка (Положительное решение. Заявка № 000/0977.1 от 01.01.2001), в виде послойного разделения наносов в песковом патрубке (Предпатент 19553KZ), путем регулирования интенсивности закрутки потоков в сливном патрубке гидроциклона и в рабочей камере базового насоса (Предпатент № 000 КZ).
8 Разработаны устройство для очистки питьевой воды (Предпатент № 000KZ) в комплексе с фильтром и струйным насосом, а также песколовка (Предпатент № 000 KZ), обеспечивающие водой системы сельскохозяйственной мелиорации, водоснабжения и обводнения пастбищ. Предложен способ автоматического управления работой гидроциклона (Предпатент № 000 KZ).
Годовой экономический эффект от применения усовершенствованной конструкции гидроциклона по сравнению с гидроциклоном, имеющим горизонтальный входной патрубок круглого сечения и с незатопленной сливной трубой, снабженный сетчатым фильтром, в течение одного года составляет 17392 тенге. Срок окупаемости усовершенствованного гидроциклона за счет экономии эксплуатационных затрат составляет 1,07 года.
Оценка полноты решения поставленных задач Задачи, поставленные в диссертации, решены в полной мере на основе приведенных теоретических и экспериментальных исследований. Результаты исследовании обеспечивают возможность широкого применения инновационных гидроциклонов и гидроциклонных насосных установок для очистки питьевых и сточных вод в сельскохозяйственном водоснабжении и обводнении пастбищ.
Разработка рекомендации и исходных данных по конкретному использованию результатов Результаты исследований рекомендуются к использованию работниками агроформирований, крестьянских и фермерских хозяйств для очистки воды от наносов и взвешенных веществ для систем сельхозводоснабжения, в том числе систем капельного орошения и микродождевания.
Оценка технико-экономической эффективности внедрения Внедрение гидроциклона в сельскохозяйственном водоснабжении и обводнении пастбищ обеспечивало, за счет экономии эксплуатационных затрат, получение дополнительной прибыли в размере более 17000 тенге в год.
Оценка технико-экономического уровня выполненной работы в сравнении с лучшими достижениями в данной области Предлагаемое совершенствование гидроциклонных насосных установок в системах сельскохозяйственного водоснабжения и обводнении пастбищ, позволит организовать более совершенную структуру взаимодействующих потоков при гидроциклонировании, исключит проскакивания крупных твердых частиц в слив гидроциклона и насосно-силовое оборудование, тем самым увеличит их гарантированный срок службы, уменьшится стоимость систем сельхозводоснабжения и повыситься эффективность производства.
Список опубликованных работ по теме диссертации
1 АС № 000 СССР. Гидроциклон /, , – Опубл. 07.04.92., Бюл. №13.
2 АС № 000 СССР. Гидроциклон /, , – Опубл. 30.08.92., Бюл. №32.
3 , , О методах управления технологическими процессами в гидроциклонных насосных установках //Проблемы теоретической и прикладной механики: Тезисы докл. Междунар. научн. конф., посвящ. 75-летию . – Алматы: КазГУ им. Аль-Фараби, 2006. – С.26.
4 Әбдіраманов Ә.Ә., Қасабеков М. М., Әбдіраманов Н.Ә., Әлібеков Ғ.О., Тәжбенова насос қондырғылардың кейбір өзекті мәселелері //Проблемы современной механики: Тезисы докл. 2-ой междунар. научн. конф. – Алматы, 2006. – С.109.
5 , Абдураманов характеристики двухповерхностных гидроэлеваторов //Проблемы водного хозяйства: Материалы междунар. науч.-практ. конф., посвящ. 95-летию акад. . – Тараз, 2006. – С.35-37.
6 Гидроциклон-сгуститель / – Положительное решение. Заявка 2006/0527.1 от 02.05.06.
7 , О вихревых гидроэлеваторах //Гидрометеорология и экология. – 2007, №3. – С.106-113.
8 Абдураманов влияния особенности входа жидкости в гидро-циклон на результаты классификации наносов в камере //Вестник ТарГУ им. . – 2008, №3(31). – С.85-93.
9 О стратификации наносов в гидроциклоне //Вестник ТарГу им. . – 2008, №3(31). – С.81-85.
10 Предварительный патент № 000 KZ. Устройство для очистки питьевой воды /, – Опубл. 15.05.08., Бюл. № 5.
11 Предварительный патент № 000 KZ. Песколовка /, , Ли М. А. – Опубл. 16.06.08., Бюл. № 6.
12 Предварительный патент № 000KZ. Классификатор /, , – Опубл. 16.06.08., Бюл. № 6.
13 Предварительный патент № 000 KZ. Вакуумгидроциклонная насосная установка / – Опубл. 15.08.08., Бюл. № 8.
14 Предварительный патент № 000 KZ. Сгустительное устройство / – Опубл. 16.02.09., Бюл. № 2
15 Предварительный патент № 000 KZ. Способ автоматического управления работой гидроциклона /, , – Опубл. 15.06.09., Бюл. №6.
16 , , Абдураманов кориолисовой силы инерции на движение твердой частицы, входящей в гидроциклонную камеру в закрученном состоянии //Механика и моделирование процессов технологии. – Тараз, 2009, №1. – С.135-137.
17 , О воздушном столбе //Найавите научни постижения - 2009»: Материали за V международна научна практична конференция. – София, 2009. – С.9-12.
18 Гидроциклон /, Ни Н. П., , - Положительное решение. Заявка 2009/0977.1 от 01.01.2001
19 Инновационный патент № 000 KZ. Гидроциклон /, – Опубл.15.03.10., Бюл. № 3.
Тұжырым
Әбдіраманов Нұрлан Әбдіманапұлы
Ауылшаруашылығын сумен қамтымасыз ету және жайылымдарды суландыру жүйелерінде гидроциклонды-сорғы қондырғылардың конструкцияларын жетілдіру
06.01.02 – Мелиорация, жерді баптау және қорғау
Зерттеу нысаны: - ауылшаруашылығын сумен қамту және жайылымдарды суландыруда қолданатын гидроциклонды сорғы қондырғылары.
Жұмыстың мақсаты – гидроциклонда болатын технологиялық процестерді зерттеп, соның нәтижесінде, ауылшаруашылығын сумен қамтамасыз етуде және жайлымдарды суландыруда қолданатын гидроциклонды-сорғы қондырғылардың конструкцияларын жетілдіру.
Зерттеу жүргізу әдістемелері. Теориялық зерттеулер, жүйелік талдау әдістерімен қатар теориялық механиканың кориолистік кұш инерциясының және Магнус-Әбдіраманов күштерінің бағытын табатын векторлық әдістерді пайдаланып жүргізілді. Тәжірибелік мәліметтерді өңдегенде математикалық статистика әдістері қолданылды. Нақты жағдайлар мен мақсаттар үшін жаңа техниканы, өнертабысты, рационализаторлық ұсыныстарды қолданудың экономикалық тиімділігін анықтау әдістемесі пайдаланылды.
Жұмыстың нәтижелері: гидроциклонға кіретін суйқтың қозғалыс мөлшерінің салыстырмалы моменті, өстік жылдамдығы нөлге тең беттің симметриялығы, деген ұгымдар енгізіліп, технологиялық процестердің тиімділігін сипаттаудың жаңа тәсілі жасалды;
- дербес бөлшектерге әсер ететін күштерді сұрыптау негізінде гидроциклондағы қатты фаза стратификациясы деп аталатын эффектінің пайда болу себептері анықталды;
- гидроциклондағы технологиялық процестердің тиімділігін арттыру мақсатында: бастапқы өңделетін суқоспасының циклондық кеңістікке дөңгелек пішінді, квадрат және жартыдөңгелек пішінді тесіктер арқылы ену ерекшеліктері, тіктеме және горизонталь жазықтықтар бойынша бұрыш жасай енетін ағындардың технологиялық процестерге әсері, тазаланған құйынды су бағанасының көлемі мен пішінін көмілген құбырша арқылы шектеу әдістері, экперименттік жолмен, терең зерттеліп кұнды нәтижелер алынды;
- теориялық және эксперименттік зерттеулер нәтижелері негізінде ауыл шаруашылығын сумен қамтамасыздандыруда кеңінен қолдануға жарарлық гидроциклондар мен гидроциклонды-сорғы қондырғылардың жетілдірілген конструкциялары ұсынылды.
Жұмыс нәтижелерін конструктиптік, технологиялық және техникалық пайдалану сипаттамалары.Техникалық шешімдердің жаңалығы КСРО-ның Авторлық куәліктерімен (АК №1 АК № 000), ҚР Алдын-Ала патенттерімен (№ 000 КZ, № 000 КZ, № 000 КZ, № 000 КZ, № 000 КZ, № 000 КZ ), өтініштер бойынша алынған оң шешімдермен (№ 000/0185, 22.02.2008; № 000/0527.1, 22.05.2006) бекітілген. Соңғы екі өнертабыс негізінде жасалған гидроциклонның технологиялық процестері өте жоғары нәтиже берді. Тазаланған судың тығыздығы ρ1=1,002 г/л; гидроциклонда тұтылған тасынды тығыздығы ρ2=1,052 г/л дейін жетті, тасындыны шаюға кететін су өтімі 1,5 есе азайып, оның есесіне тазаланған су өтімі көбейді.
Өндіріске ендіру дәрежесі мен нәтижелері. Суды гидроциклондық әдіспен тазалау (оң шешімге ие № 000/0185.1, 22.02.2008 өнертабысқа берілген өтініш бойынша) Жамбыл облысы, Өрнек селосындағы «Алтықара» фермерлік шаруашылығында қолданылды. Жартылай дөңгелек пішінді тесігі бар гидроциклонға кіре берістегі құбырша тіктеме жазықтығында 2° бұрыш жасап жанамалай жалғанған; тазаланған су шығатын құбырша, цилиндрлік және конустық бөліктер қосылатын жазықтыққа дейін кіргізілген, диаметрі 300 мм гидроциклон бір метр арын әсерімен жұмыс істейді. Өтімі Q =4,4 л/с гидроциклон барлық құмды тұтып қалады. Тазалау нәтижесі өте жақсы. Тазаланған су ішінде ешқандай құм түйіршіктері жоқ.
Диссертацияда келтірілген басқа 8 өнертабыс Қазақстан Республикасының патенттерімен құжатталған.
Қолдану саласы. Зерттеу нәтижелері, ауыл шаруашылығын сумен қамтамасыз ету, жайылымдарды суландыру мақсатында, ашық су көздерінен, ұңғымалар мен шахталы құдықтардан алынатын суларды түйіршік қосындылардан гидроциклонды-сорғы қондырғылар арқылы тиімді тазалау үшін пайдаланылады.
Суды үнемдеп пайдалануда, тамшылатып суғару мен микро жаңбырлатқыш технологияларды іске асыруда да қолданылады, сонымен қатар ақаба суларды тазарту үшін де өте тиімді.
Экономикалық тиімділігі. Өнертабыстың бір жылдық экономикалық тиімділігі – 17392 тенге, өзін-өзі ақтау мерзімі-1,07жыл.
Зерттеу нысанын дамыту жолдарын болжау.
Елбасынның Қазақстан халқына биылғы жолдауында ауыл шаруашылығына үлкен басымдық берілетіндігі баса айтылған. Бұданшықты егін мен мал өнімдеріне сұраныс артады. Жайылымдардағы су көздерін ашып, жаңғыртып, су ұңғымалары мен шахталы құдықтардан алынатын суды тазарту кезек күттірмейтін мәселелерге айналады. Осы тұрғыдан қарағанда, диссертацияда көтерілген тақырыптар өте маңызды, әлі де теориялық және эксперименттік жолдармен терең дамытылады, ал оның жетістіктері практикада кенінен пайдаланылатын болады. Қазақстанның индустриялық-инновациялық дамуына сәйкес конструкторлық бюролар көбейіп, жаңадан табылған гидрциклондық-сорғы қондырғалар типтендіріледі, дайындалады, өндірістік мұқтаждық қанағаттандырылады.
SUMMARY
Abduramanov Nurlan Abdumanapovich
perfection of a design of hydrocyclonic pump installations in systems of agricultural water supplu and watering of pastures
06.01.02-land improvement, recultivation and protection of the lands.
Object of researches: - Hydrocyclones and hydrocyclonic pump installations applied in agricultural water supply and watering pastures.
The work purpose is studying of the technological processes occurring in a hydrocyclone and on this basis to develop management methods them in the hydrocyclonic pump installations applied in agricultural water supply and watering of pastures.
Technique of carrying out of researches: Theoretical researches were spent on the basis of the system analysis, by use of theorems of theoretical mechanics by direction definition coriolis forces of inertia and force of Magnus - Abduramanov. Experimental materials were processed by methods of a mathematical statics. Methods of definition of economic efficiency of new technics, the invention and efficiency proposals were used also.
Results of work:
- The new method of an estimation of efficiency of technological processes by introduction of concepts is developed: the relative moment of quantity of movements of the liquid entering into a hydrocyclone; axial symmetry surfaces of zero axial speed;
- On the basis of the analysis of forces operating on firm particles in a hydrocyclone the reason of formation of effect of stratification of a firm phase is established;
- Valuable experimental results, on management of technological processes in a hydrocyclone by introduction initial hydromixes in the hydrocyclone chamber are received by an entrance branch pipe of round, square and semicircular section; by restriction of volume and height of a surface of zero axial speeds the flooded drain branch pipe; by regulation of a corner of input of an initial hydromix in a hydrocyclone in vertical and horizontal planes;
- Results theoretical and experimental researches have allowed to develop new designs of hydrocyclones and hydrocyclonic pump installations which will find wide application in agricultural water supply and watering pastures.
The characteristic of constructive, technological and technical use of results of work.
Novelty of technical decisions are confirmed by copyright certificates of the USSR (АС № 000), preliminary patents РК (№ 000 KZ, № 000 KZ, № 000 KZ, № 000 KZ, № 000 KZ, № 000 KZ), positive decisions of institute of intellectual property under demands for inventions № 000/0185.1 from 2/22/2008, № 000/0527.1 from 5/22/2006.
The technological processes occurring in hydrocyclones of two last inventions have allowed to receive good results: the density of the cleared waters has reached р=1,002 g/l, and density of the condensed deposits р2=1,052 g/l. Thus the washing expense of water has decreased in 1,5 times, and the expense of the cleared water has increased.
Degree of introduction and results. The hydrocyclonic way of water treating from deposits (the positive decision under the demand № 000/0185.1 from 2/22/2008) is introduced in a farm of "Altykara", village "Ornek" of Zhambyl оblast. The hydrocyclone in diameter of 300 mm with an entrance branch pipe of the semicircular aperture, 2-6 degrees of a vertical plane directed at an angle and a drain branch pipe flooded to a plane of interface of cylindrical and conic parts had productivity on input Q=4,4 l/s. In the cleared water no grains of sand have appeared.
In the dissertation descriptions of 8 more inventions confirmed with patents of Republic Kazakhstan are resulted.
Application branch:
Results of research can be used in agricultural water supply and watering pastures for water treating from deposits hydrocyclones and hydrocyclonic pump installations from open water sources, mine wells and chinks. The water cleared by hydrocyclones can be used at a drop irrigation, at application micro water sprinkler technologies, and also at sewage treatment.
Economic efficiency. Annual economic efficiency of the introduced invention has made 17392 tenges/pieces the recoupment of installation of 1,7 years.
The forecast of a way of development of object research.
In the message of the President to the people of Kazakhstan priority development to manufacture of agricultural production is taken away. The cattle livestock will grow. And it is connected with improvement of pastures, restoration of work of sets of mine wells and sand chinks, clearing of ponds and open water sources of deposits that can be successfully carried out hydrocyclones and gidrotsiklonno-pump installations. According to industrially-innovative development of the country hydrocyclones and hydrocyclonic pump installations will be designed in design office, typified on branches and made for needs of a national economy in enough.
Подписано в печать 14.07.2010 г.
Формат 60х80 1/16. Уч-изд. л.1,8. Усл. п. л. 1,5.
Тираж 100. Заказ 237.
Издательство «Тараз университеті»
ТарГУ им.
г. Тараз ул. Толе би, 60.
|
