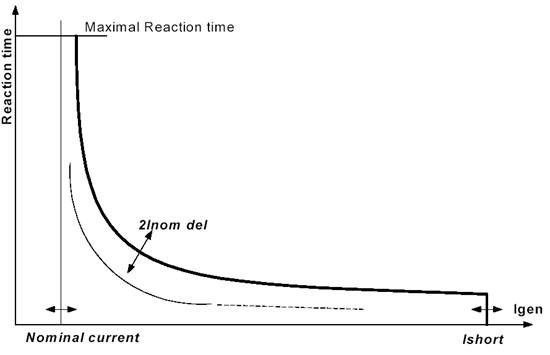

2Inom del - время срабатывания токовой защиты при 200 % превышении тока
Igen = 2 * номинальный ток.
Время срабатывания не является постоянной величиной, а зависит от превышения уровня тока генератора и рассчитывается по следующей формуле:
2Inom del * Номинальный ток
Время срабатывания =
Igen - Номинальный ток
Совет:
Время срабатывания ограничено до 900 секунд = 15 минут. IТоковая защита не активна для времени срабатывания, которое превышает 15 минут.
Igen - максимальная величина всех измеренных фаз тока генератора.
ПРИМЕР времени срабатывания для различных превышающих уровней тока. Величины в колонке 200 % = 2Inom del.
Превышение тока | ||||
200 % = 2Inom del. | ≤ 100 % | 101 % | 110 % | |
Время срабатывания | 0,2 сек | Нет реакции | 20 сек | 2 сек |
2 сек | Нет реакции | 200 сек | 20 сек | |
20 сек | Нет реакции | Нет реакции Нет реакции (время > 900 с) | 200 сек |
Время срабатывания | Максимальное время срабатывания |
| |
Номинальный ток |
Ishort [%]
Отключение происходит, если при коротком замыкании достигнут ограничительный предел Ishort,.
Curr unbal [%]
Порог для асимметрии тока генератора (дисбаланс).
Curr unbal del [сек]
Задержка для выдачи сигнала тревоги для асимметрии токов генератора:
Gen > В [%]
Порог для превышения напряжения генератора. Проверяются все три фазы. Используется максимальный выход из трех.
Gen < В [%]
Порог для понижения напряжения генератора. Проверяются все три фазы. Используется минимальный выход из трех.
Gen В del [сек]
Задержка для выдачи сигнала тревоги в случае пониженного и повышенного напряжения генератора.
Volt unbal [%]
Порог для выдачи сигнала тревоги в случае несбалансированного напряжения.
Volt unbal del [сек]
Задержка для выдачи сигнала тревоги в случае несбалансированного напряжения.
Gen > f [%]
Порог для превышения частоты генератора фазы L3.
Gen < f [%]
Порог для снижения частоты генератора фазы L3.
Gen f del [сек]
Задержка выдачи сигнала тревоги в случае понижения и повышения частоты генератора.
Сбой в системе автоматики электрической цепи
Ret fromIsland [MANUAL, AUTO]
MANUAL: После закрытия GCB iL переходит в режим MAN (РУЧНОЙ) автоматически.
AUTO: Автоматическое переключение в режим MAN отсутствует.
EmergStart del [сек]
Задержка от начала сбоя в электрической сети до запуска электростанции:
MainsReturn del [сек]
Задержка после восстановления электрической сети до отключения контактагенератора GCB.
FwRet break [сек]
Задержка после открытия GCB до закрытия MCB в течение процедуры возврата.
Задержка после открытия MCB до закрытия GCB, если контрольная точка MCB opening установлена к значению GEN START.
MCB close del [сек]
Задержка после возврата электрической сети до включения контактора сети MCB, если электростанция не работает (например, находится в пусковой процедуре)
Mains > V [%]
Порог для перенапряжения электрической сети. Проверяются все три фазы. Используется максимальное значение из трех.
Mains < V [%]
Порог для пониженного напряжения электрической сети. Проверяются все три фазы. Используется максимальное значение из трех.
Mains V del [сек]
Задержка для выдачи сигнала тревоги пониженного и повышенного значения напряжения в электрической сети:
М. Volt unbal [%]
Порог для несбалансированного напряжения электрической сети.
М. Volt unb del [сек]
Задержка выдачи сигнала тревоги для несбалансированного напряжения электрической сети.
Mains > f [%]
Порог для превышения частоты электрической сети. Проверяются все три фазы. Используется максимальное значение из трех.
Mains < f [%]
Порог для пониженной частоты электрической сети. Проверяются все три фазы. Используется максимальное значение из трех.
Mains f del [сек]
Задержка выдачи сигнала тревоги для пониженной и повышенной частоты электрической сети:
MCB логика (CLOSE-ON / CLOSE-OFF) [-]
Это значение влияет на режим выхода управления контактора MCB OPEN/CLOSE
CLOSE-ON: Когда выход MCB OPEN/CLOSE закрыт - MCB должен быть закрыт.
CLOSE-OFF: Когда выход MCB OPEN/CLOSE закрыт - MCB должен быть открыт.
Ret from test (MANUAL / AUTO) [-]
Это значение влияет на режим TEST.
MANUAL:
1) Выбрать TEST. Электростанция запускается и работает без нагрузки.
2) Для переноса нагрузки от электрической сети на электростанцию нажать MCB ON/OFF или подождать отключения питания.
3) Когда электрическая цепь восстановится, электростанция будет продолжать работать под нагрузкой.
4) Для остановки электростанции выбрать AUT режим
5) В AUT режиме:
a) После истечения времени MainsReturn del InteliLite отключит GCB
b) После истечения времени задержки Break InteliLite включится MCB.
c) Электростанция остывает и останавливается
AUTO:
1) Выбрать TEST. Электростанция запускается и работает без нагрузки
2) Для переноса нагрузки от электрической сети на электростанцию следует подождать отключения питания. Контроллер не реагирует на нажатие кнопки MCB ON/OFF.
3) Когда электрическая цепь восстановливается:
a) После истечения времени MainsReturn del контроллер отключает GCB
b) После истечения времени задержки Break InteliLite включает MCB.
4) Электростанция продолжает работать.
5) Для остановки электростанции выбрать режим отличный от режима TEST.
MCB opened (MAINSFAIL / GEN START) [-]
MAINSFAIl
Команда для отключения контактора MCB дается сразу после того, как было определено состояние сбоя в электрической цепи.
GEN START
Команда для включения MCB не дается до запуска станции (с учетом значения для параметра EmergStart del), достижения состояние Running (работа), достижения нужного уровня напряжения и частоты и истечения периода времени MinStabTime. После этого отключается MCB, запускается таймер FwRet Break и включается GCB после окончания работы таймера.
Совет:
Эта опция должна использоваться для MCB с применением контроля 230 В, на котором не была установлена катушка пониженного напряжения.
Calibr AI1, AI2, AI3 […]
Калибровочные константы используются для регулировки измеренной величины к iL аналоговым входам. Размерность калибровочных констант соответствует аналоговому входу.
Совет:
Калибровочные константы должны регулироваться в том случае, когда измеряемая величина находится около аварийного уровня.
Интерфейс оператора

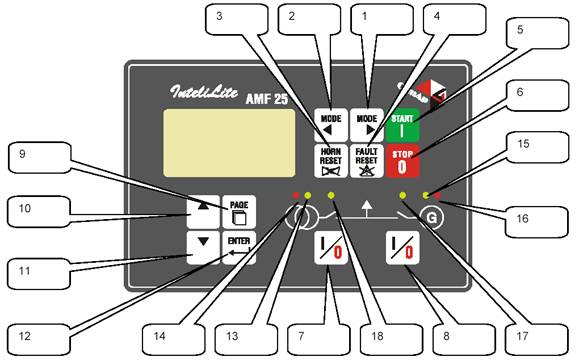

Кнопки и светодиоды
Кнопки
1. MODE → Циклический прямой выбор рабочего режима электростанции
(OFF → MAN → AUT → TEST)
2. ← MODE Циклический обратный выбор рабочего режима электростанции
(TEST - > AUT - > MAN - > OFF)
3. RESET HORN Отключение HORN
4. FAULT RESET Сброс сбоев и сигналов тревоги
5. START Запуск электростанции
6. STOP Остановка электростанции
7. MCB ON/OFF Ручное открытие/закрытие контактора электрической сети
8. GCB ON/OFF Ручное открытие/закрытие контактора генератора
9. PAGE Циклический выбор режим отображения
(MEASUREMENT → ADJUSTEMENT) (ИЗМЕРЕНИЕ → НАСТРОЙКА)
10. Select Выбрать экран или увеличить значение заданной величины
11. Select Выбрать экран или уменьшить значение заданной величины
12. ENTER Подтвердить значение заданной величины
СВЕТОДИОДЫ
13. MAINS PRESENT: зеленый светодиод горит, если электрическая цепь включена и ее параметры находятся в определенных границах.
14. MAINS FAILURE: красный светодиод начинает мигать при возникновения сбоя в электрической сети, и электростанция не работает, начинает гореть непрерывно при пуске электростанции, и гаснет при восстановлении электрической цепи.
15. GEN VOLTAGE PRESENT: зеленый светодиод горит, если присутствует напряжение на генераторе, и оно находится определенных границах
16. GEN-SET FAILURE: красный светодиод начинает мигать при возникновения сбоя в электрической цепи генератора. После нажатия кнопки FAULT RESET, он начинает гореть постоянно (если тревога еще активна), или выключается (если никакая тревога уже не активна)
17. GCB ON: зеленый светодиод горит, если контактор GCB включен. Управляется сигналом обратной связи.
18. MCB ON: Зеленый светодиод горит, если контактор MCB включен. Управляется сигналом обратной связи.
Как выбирать режим электростанции?
Использовать MODE → или ← MODE для выбора требуемого рабочего режима электростанции (OFF - MAN - AUT - TEST)
Когда использовать кнопки GCB ON/OFF и MCB ON/OFF?
В AUT (АВТОМАТИЧЕСКИЙ) режиме эти кнопки отключены.
В режиме MAN (РУЧНОЙ) они включены, но перед включением любого прерывателя цепи, соответствующее напряжение должно быть в определенных пределах. Реализована внутренняя защита против одновременного включения обоих выключателей.
Меню дисплея
Имеются 2 меню дисплея: MEASUREMENT и ADJUSTMENT (ИЗМЕРЕНИЕ → НАСТРОЙКА)
Каждые меню состоит из нескольких экранов. Нажать повторно PAGE кнопку для выбора требуемого меню.
Как просматривать измеренные данные?
1. Использовать повторно кнопку PAGE для выбора меню MEASUREMENT.
2. Использовать кнопки ↓ и ↑ для выбора экрана с требуемыми данными.
Как просматривать и редактировать заданные значения?
1. Использовать повторно кнопку PAGE для выбора меню ADJUSTMENT.
2. Использовать кнопки ↓ и ↑ для выбора требуемого заданного значения.
3. Нажать ENTER для подтверждения.
4. Использовать кнопки ↓ и ↑ для выбора требуемого заданного значения.
5. Значения отмеченные "*" защищены паролем.
9. Нажать PAGE для выхода из выбранной группы заданных значений.
Как изменять контраст дисплея?
Нажать ENTER и кнопки ↓ или ↑ одновременно для настройки лучшего контраста на дисплее.
Совет: только в меню MEASUREMENT
Как проверить порядковый номер и версию программы?
Нажать ENTER, а затем PAGE. На дисплее можно видеть экран INFO InteliLite в течение 10 секунд. На экране INFO InteliLite содержится следующая информация:
1) Название контроллера (см. группу Basic setting (Основную установки))
2) Порядковый номер InteliLite (8 символьный номер)
3) Версия ПО: Первый - номер версии микропрограммы, второй - номер таблицы конфигурации.
4) Приложение: AMF25
5) Ветвь: Стандартная
Совет:
Только в меню MEASUREMENT.
Как находить активные сигналы тревоги?
Список активных сигналов тревоги - последний экран в меню MEASUREMENT.
Выбрать меню MEASUREMENT. Нажать ↑. Здесь можно видеть список всех активных сигналов тревоги с общим числом сигналов тревоги в верхнем правом углу экрана. Инвертированные сигналы тревоги активны. Неинвертированные сигналы тревоги – уже не активны, но еще не сброшены.
Нажатие FAULT RESET приведет к сбросу всех сигналов тревоги. Неактивные сигналы тревоги сразу исчезают из списка. Список активных сигналов тревоги появляется на экране при появлении новой тревоги, и активации основного экрана MEASUREMENT.
Совет:
Список сигналов тревоги не активизируется при просмотре величины или установки.
Описание экрана MEASUREMENT

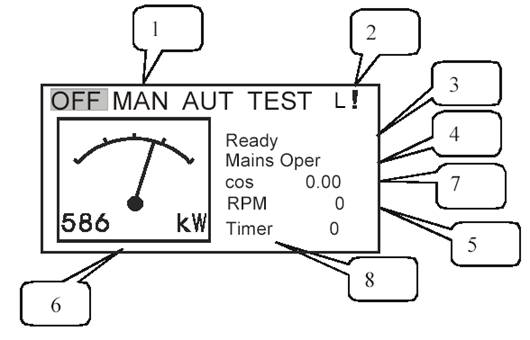

Основной экран измерения
1. Рабочий режим электростанции
2. Индикация активных блокировок доступа, Remote OFF (удаленного отключения) или Remote TEST L (удаленного тестирования) и тревоги!
3. Состояние электростанции
4. Фактическое состояние
5. Число об/мин электростанции
6. Активная мощность
7. Коэффициент мощности
8. Таймер - подсчет времени для событий (например, предварительный запуск, охлаждения и т. д.)
9. Индикация меню заблокированного режима
Экран генератора
Частота генератора
Генератор V1-2, V2-3, V3-1 ph-ph
Генератор V1, V2, V3 ph-N
Генератор I1, I2, I3
Экран электрической сети
Частота электрической сети
Электрическая сеть V1-2, V2-3, V3-1 ph-ph
Электрическая сеть V1, V2, V3 ph-N
Экран аналоговых входов iL-CU
Давление масла
Температура воды
Напряжение батареи
Двоичные входы iL-CU
Состояние входов BI1 до BI7
Двоичные выводы iL-CU
Состояние выходов BO1 до BO7
Экран питания электростанции
Активная мощность (Общая и на фазу)
Коэффициент мощности (Общая и на фазу)
Статистика
Время наработки
Число запусков
*Киловатт часы кВтч (Общая)
*Часы реактивной мощности кВ/Ач (Только общее)
NextServTime (следующее время проведения обслуживания)

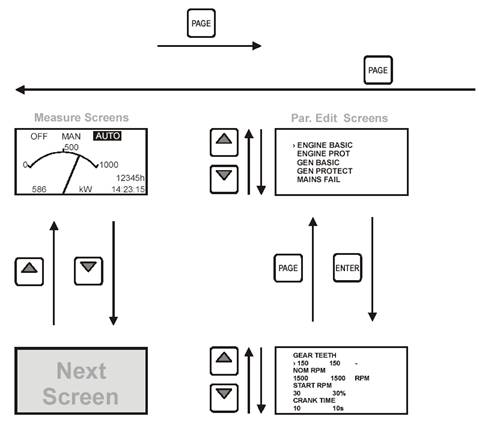

Блок-схема системы меню и функций кнопок
| |
|
Описание функции
OFF режим
Не возможен запуск электростанции. На выходы STARTER, GCB OPEN/CLOSE и FUEL SOLENOID не подается питание.
Никакой реакции при нажатии кнопок START, STOP, GCB ON/OFF, MCB ON/OFF.
При отключения питания, отключается контактор MCB. После восстановления электрической сети MCB включается с задержкой на время MCB close del.
Режим MAN
START. - запуск электростанции.
GCB ON/OFF
- Контроллер включает контактор GCB на обесточенную шину. Контроллер отключает контактор GCB, если он был включен. Если напряжение генератора выходит из пределов, контроллер не реагирует на GCB ON/OFF
MCB ON/OFF
- Контроллер включает контактор MCB на обесточенную шину Контроллер отключает контактор MCB, если он был включен.
STOP останавливает электростанцию.
Совет:
Двигатель может эксплуатироваться без нагрузки неограниченное время.
Контроллер не останавливает автоматически работу электростанции в режиме MAN.
Контроллер не запускает электростанцию при отключении подачи питания.
!! Контроллер обеспечивает блокировку между контакторами GCB и MCB. Это означает, что никогда не возможно включить оба контакта одновременно.
Процедура пуска/останова
MODE = MAN (Подается запрос на запуск/остановку двигателя путем нажатия кнопок START и STOP)
MODE = AUT (Запрос на запуск/остановку двигателя оценивается на основе сбоя-возврата электрической сети)
После успешного запуска, если все параметры генератора в норме и время MinStab истекло, созданы условия на то, что контактор GCB можно включить. В автоматическом AUT режиме контактор GCB включится ся автоматически.
Цикл пуска может быть прерван в любой момент времени путем выдачи команды экстренной остановки.
Совет:
Пороговый уровень для входа D + составляет 80 % от напряжения питания; задержка активации - 1 сек (чтобы не принимать во внимание непродолжительные выбросы во время запуска двигателя – например, в холодных условиях).
AUT режим
Контроллер не реагирует на кнопки START, STOP, MCB ON/OFF, GCB ON/OFF. Запрос на остановку/запуск двигателя оценивается на основе состояния главной электрической сети (превышение/понижение напряжения, частоты, ассиметрия напряжения (должна пройти установленная задержка)
Если в течение процедуры пуска электрическая сеть восстанавливается, то контактор MCB повторно включается с временной задержкой MCB close del (если отключен, в зависимости от установки MCB opening) и пусковая последовательность прерывается.
Если повторно происходит сбой электрической цепи в течение процедуры остановки (охлаждения), то процедура остановки прерывается, контактор MCB отключается, а контактор GCB повторновключается с временной задержкой Return break.
Режим TEST
Установка Ret from test влияет на режим TEST.
Предостережение: станция запускается автоматически и всегда работает в режиме TEST!
Установка Ret from test = MANUAL
При выборе режима TEST электростанция работает без нагрузки.
Для загрузки станции
a) Должно наступить прекращение подачи электроэнергии или
b) Надо нажать MCB ON/OFF
При прекращении подачи электроэнергии контактор MCB отключается по истечении времени Return break, а контактор GCB закрывается.
Когда электрическая цепь восстанавливается, электростанция продолжает питать локальную нагрузку. Для переключения нагрузки назад на восстановленную электрическую сеть, переключить контроллер в режим AUT.
Совет:
Контроллер не реагирует на GCB ON/OFF, STOP, START
Нагрузка автоматически переносится назад на электрическую цепь при активировании какой-либо защиты по отключению станции.
Установка Ret from test = AUTO
При выборе режима TEST электростанция работает без нагрузки.
При прерывании питания станция отключает MCB.
После истечения времени Return break контактор GCB включается.
При восстановлении питании:
a) После истечение времени MainsReturn del контроллер отключает GCB.
b) Через время задержки Return break MCB включается.
c) Двигатель продолжает работать.
Для остановки электростанции следует выбрать режим, отличный от режима TEST
Совет:
Контроллер не реагирует на GCB ON/OFF, MCB ON/OFF, STOP, START
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
