Типова технологічна карта підготовка металевих поверхонь до фарбування без застосування струменевих методів (стр. 3 )

9.1 Схема операційного контролю якості робіт, склад операцій і методи контролю, що рекомендуються, наведені в таблиці 9.

Таблиця 9 – Схема операційного контролю якості робіт

Найменування робіт	Склад контрольованих операцій	Метод контрою	Вид документу
1	2	3	4
Огляд металевих конструкцій	Оцінка ступеню окислення металевої поверхні по товщині шару іржі	Прилад ІТП – 1 МТ-30Н МІП-10	Акт обстеження
Підготовчі роботи	Перевірити площу поверхні, що потребує обробки	Рулетка	Журнал виконання робіт
Перевірити паспорти (сертифікати) хімічних засобів	Перевірка НТД	Паспорти Сертифікати Лабораторний журнал
Розрахувати необхідну кількість хімічних засобів	Розрахункові дані	Журнал виконання робіт
	Виходячи з площі об’єкту, його складності та норм витрат

Закінчення таблиці 9

1	2	3	4
Виконання основних робіт з підготовки металевої поверхні до фарбування	Погодні умови: осади, температура, швидкість вітру	Візуально, термометр, дані метеорологічної станції	Журнал виконання робіт
Норма витрати хімічного засобу	Рулетка Ваги	Журнал виконання робіт
Рівномірність нанесення, ступінь перетворення	візуально	Журнал виконання робіт
Приймання виконаних робіт	Перевірити: - зовнішній вигляд поверхні - відсутність відшарувань, плям жовтого кольору	Візуально Технічний огляд	Акт приймання виконаних робіт

9.2 Операційний контроль здійснюють: майстер (виконроб) – в процесі виконання робіт.

9.3 Приймальний контроль здійснюють: працівник служби якості, майстер (виконроб), представник технагляду замовника.

10 ТЕХНІКО-ЕКОНОМІЧНІ ПОКАЗНИКИ

Техніко-економічні показники на підготовку 100 м2 поверхні металевих конструкцій, що були піддані корозії, до фарбування згідно ЕНиР № 4 становить:

Витрати праці:

- при механічному нанесенні хімічних складів – 36,25 люд. годин.

Виробіток на 1 робітника – 9,06 м2.

- при ручному нанесенні з використанням пензля – 47,04 люд. годин.

Виробіток на 1 робітника – 11,76 м2.

11 ТЕХНОЛОГІЧНА СХЕМА ВИКОНАННЯ БУДІВЕЛЬНОГО ПРОЦЕСУ

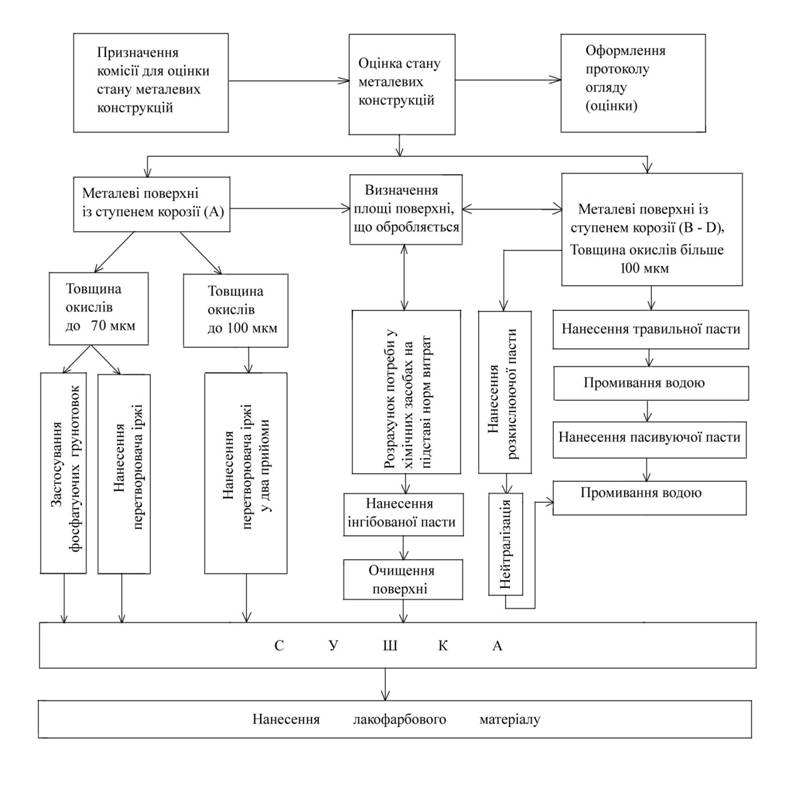

11.1 Технологічна схема передбачає перелік технологічних операцій із підготовки металевих поверхонь із різним ступенем окислення до фарбування (рисунок 1).

Рисунок 1 – Технологічна схема процесу

11.2 Технологічна схема виконання будівельного процесу може уточнюватися в кожному конкретному випадку, в залежності від стану металевої поверхні та типу конструкції або виробу.

ДОДАТОК А

НОРМАТИВНІ ПОСИЛАННЯ

У цій ТТК є посилання на такі нормативні документи:

ДСТУ Б В.2.7-43-96	Будівельні матеріали. Цементи загально будівельного призначення. Технічні умови
ДСТУ Б В.2.7-96-2000	Будівельні матеріли. Суміші бетонні. Технічні умови
ДБН В.1.4-2.01-97	ССБП. Радіаційний контроль будівельних матеріалів та об’єктів будівництва
НПАОП 63.21-1.01-96	Правила охорони праці при будівництві, ремонті та утриманні автомобільних доріг і на інших об'єктах дорожнього господарства
НАПБ А.01.001-2004	Правила пожежної безпеки в Україні
ДСН 3.3.6-037-99	Державні санітарні норми виробничого шуму. Ультразвуку та інфразвуку
ДСН 3.3.6-039-99	Державні санітарні норми загальної та локальної вібрації
ТР-218-02071168-362-2004	Технологічний регламент з підготовки поверхні залізобетонних конструкцій для нанесення ремонтних складів
Р. В.3.2-218-202-2003	Методичні рекомендації з розробки технологічних карт і регламентів
ГОСТ 9.402-2004	Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию (Покриття лакофарбові. Підготовка металевих поверхонь до фарбування)
ГОСТ 9.407-84	Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида (Єдина система захисту від корозії і старіння. Покриття лакофарбові. Метод оцінки зовнішнього вигляду)
СНиП 2.03.11-85	Защита строительных конструкций от коррозии (Захист будівельних конструкцій від корозії)
СНиП.04.03-85	Защита строительных конструкций и сооружений от коррозии (Захист будівельних конструкцій і споруд від корозії)
ГОСТ 12.1.005-88	ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны (ССБП. Загальні санітарно-гігієнічні вимоги до повітря робочої зони)
ГОСТ 12.1.007-76	ССБТ. Вредные вещества. Классификация и общие требования безопасности (Шкідливі речовини. Класифікація та загальні вимоги безпеки)
ГОСТ 12.1.019-79	ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты (ССБП. Електробезпека. Загальні вимоги і номенклатура видів захисту)
ГОСТ 12.1.038	ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов (ССБП. Електробезпека. Гранично допустимі значення напружень дотикання токів)
ГОСТ 12.1.050	ССБТ. Методы измерения шума на рабочих местах (ССБП. Методи вимірювання шуму на робочих місцях)
ГОСТ 12.2.003-91	ССБТ. Оборудование производственное. Общие требования безопасности (ССБП. Обладнання виробниче. Загальні вимоги безпеки)
ГОСТ 12.3.002	ССБТ. Процессы производственные. Общие требования безопасности (ССБП. Процеси виробничі. Загальні вимоги безпеки)
ГОСТ 12.4.013-85	ССБТ. Очки защитные. Общие технические условия (ССБП. Окуляри захисні. Загальні технічні вимоги)
ГОСТ 12.4.041-89	ССБТ. Средства индивидуальной защиты органов дыхания фильтрующие. Общие технические требования (ССБП. Засоби індивідуального захисту органів дихання фільтруючі. Загальні технічні вимоги)
ГОСТ 17.2.3.02-78	Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями (Охорона природи. Атмосфера. Правила встановлення допустимих викидів шкідливих речовин промисловими підприємствами)
ГОСТ 857-95	Кислота соляная синтетическая техническая (Кислота соляна синтетична технічна)
ГОСТ 2184-77	Кислота серная техническая (Кислота сірчана технічна)
ГОСТ 2263-79	Натр едкий технический. Технические условия (Натр їдкий технічний. технічні умови)
ГОСТ 2874-82	Вода питьевая. Гигиенические требования и контроль за качеством (Вода питна. Гігієнічні вимоги і контроль за якістю)
ГОСТ 4204-77	Реактивы. Кислота серная. Технические условия (Реактиви. Кислота сірчана. Технічні умови)
ГОСТ 6552-80	Реактивы. Кислота ортофосфорная. Технические условия (Реактиви. Кислота ортофосфорна. технічні умови)
СанПиН 4630-88	Санитарные правила и нормы охраны поверхностных вод от загрязнения (Санітарні правила і норми охорони поверхневих вод від забруднення)
МУ 3911-95	О проведении гигиенической оценки производственной вибрации ( про проведення гігієнічної оцінки виробничої вібрацій)

ДОДАТОК Б

ЛИСТ РЕЄСТРАЦІЇ ЗМІН ТА ДОПОВНЕНЬ

№ змін	Кількість листів в змінах	Короткий зміст змін	Дата затверд-ження	Хто зареєстрував зміни та доповнення
посада	підпис, прізвище
1	2	3	4	5	6
