Мульти-контроллер MCO07 Silver (стр. 10 )

d)  Удалите два водосливных цилиндра

e)  Очистите дно водосброса и цилиндры влажной тканью

f)  Установите обратно цилиндры и фильтр (смазать уплотнительные кольца для облегчения монтажной операции, и продления срока их службы)

g)  Откройте верхнюю крышку измерительной ячейки (в комплекте с двигателем перемешивания), и ослабьте два крепежных винта инжекторов

h)  Удалите инжекторные трубки. Уделять особое внимание при работе с реагентом 2! Кислота!

i)  Тщательно очистите инжекторы, при необходимости, замените их.

j)  Очистите внутреннюю часть измерительной ячейки колориметра тканью, смоченной дистиллированной водой, а если некоторые загрязнения не могут быть удалены водой, используйте жидкое моющее средство или 9% столовый уксус.

k)  Установите обратно инжекторы и затяните крепежные винты.

l)  Установите обратно крышку ячейки измерения, и связанную с ней мешалку.

m)  Выполните очистку электродов и установите электроды обратно.

n)  Включите колориметр

o)  Убедитесь, что светодиод LEV не горит.

p)  Заполните емкость Реагента 1 свежим раствором и убедитесь, что контроль уровня включается

q)  Заполните емкость Реагент 2 свежим раствором и убедитесь, что контроль уровня включается

r)  Начните процедуру ручного управления прокачкой насосов подачи реагентов для проверки правильного функционирования дозирующих насосов, и убедитесь, что реагенты, входящие в измерительную ячейку свободны от пузырьков воздуха.

s)  Выполните колориметрического цикл и проверьте надежность измерений (нажмите и удерживайте кнопку START в течение 5 секунд, чтобы начать цикл, или начните “Manual Test” "ручной тест")

специальные операции обслуживания

Замена перистальтических трубок насоса:

a)  Откройте прозрачную крышку, снимите впускной и выпускной хомуты, затем снимите трубки.

b)  Извлеките картридж с Santoprene трубопроводом(перистальтическую трубку).

c)  Вставьте новый картридж

d)  Подсоедините впускные и выпускные трубки, затем закройте крышку.

e)  Вручную запустите насосы для проверки правильности функционирования

Испытание соленоидного клапана:

a)  Выключите прибор и откройте клапан подачи воды на контроллер

b)  Если вода не выходит из дренажа анализа, электромагнитный клапан работает правильно, в противном случае выполнить процедуру очистки, описанную на следующей странице.

Проверка статуса очистки оптической группы:

a)  Имитируйте контакт OFF, чтобы избежать неконтролируемого запуска колориметрического цикла.

b)  Обеспечьте подачу чистой воды в течение не менее 5 минут (используйте команду ручного управления EV)

c)  Нажимайте клавишу VIS пока не появится сообщение “ppm Cl2”.

d)  Появляющееся значение является значением пропускания, и должно быть не менее 80%, в противном случае выполните процедуру очистки линз, как описано в разделе Ежегодное обслуживание.

ПРОЦЕДУРА ОЧИСТКИ ЭЛЕКТРОКЛАПАНА

Обслуживание электромагнитного клапана должно выполняться только если есть утечки из соленоидного клапана в отключенном состоянии. На самом деле, песчинка или волосы могут засорить закрывающую мембрану.

Для внутренней очистки соленоидного клапана, выполните следующие действия:

1)  Снимите катушку с корпуса клапана

2)  Открутите два крепежных винта, которые крепят клапан к измерительной ячейке

3)  Отсоедените клапан от трубки соединенной с входом водосброса

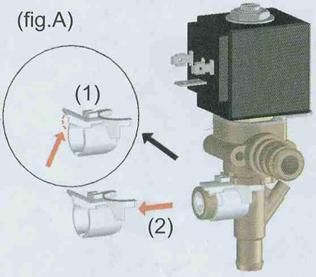

4)  Разберите клапан, как показано на рисунке ниже (обратите внимание, во время снятия на пункт 1)

5)  Тщательно очистите клапан

6) Соберите обратно все части в обратном порядке.

Предупреждение! НЕ ПРИКАСАЙТЕСЬ к регулировочному винту потока!

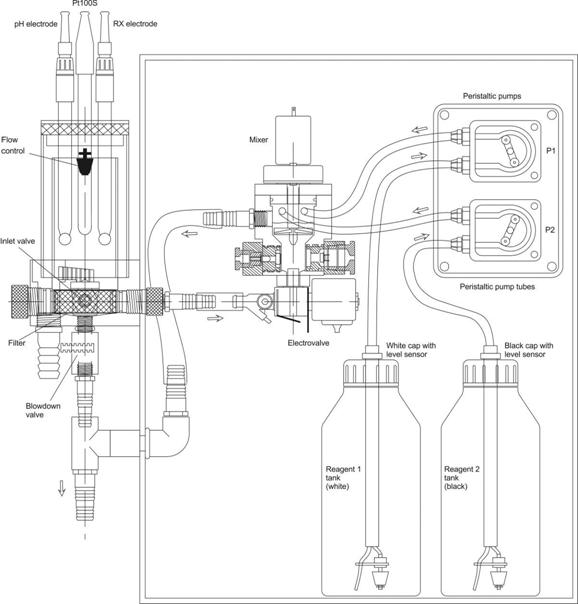

ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ

Description	Code		Description	Code
DPD Reagent 1 (1 litre)	8009.0103		¼” M/F valve, inlet and analysis spillway+ ¼” 90° WES 10 R ¼ hose coupling	3630.6590 3630.5191
DPD Reagent 2 (1 litre)	8009.0104		Complete mixer	8050.9901
DPD Reagent 3 (0.5 l)	8009.0105		Solenoid valve	5450.0251
pH electrode	8009.2010		Spare peristaltic pumps (2 pcs.)	7702.0025
RX electrode	8019.2110		Spare peristaltic pumps (3 pcs.)	7702.0026
PT100S sensor	8039.0001		Tubes for peristaltic pumps (0.25l/h)	9600.0111
Flow control sensor	9700.9000		White cap with tube and level sensor	9600.0116
Filter	7010.9069		Black cap with tube and level sensor	9600.0121
Blowdown valve, ¼”, ABS, straight hose	3630.6591		Cap with short tube an level sensor	9600.0122

ОБЩИЕ ПРИМЕЧАНИЯ И РЕКОМЕНДАЦИИ

1)  Установите контроллер как можно дальше от источников тепла и влажности.

2)  После завершения установки, затяните кабельные вводы, закройте отсек клеммной колодки и переднюю крышку, чтобы защитить прибор.

3)  Для сохранения срока службы и стабильности реагентов, защитите их от света и тепла (особенно реагент № 2); область хранения и место установки контроллера должно быть выбрано правильно.Запасные реагенты DPD храните в холодильнике!

4)  Держите контроллер всегда включенным, при необходимости правильно планируйте циклы анализов через параметры от P41 до P54, или соедините вход OFF со свободным от напряжения сухим контактом (например с контактором или реле циркуляционного насоса).

5)  Проверьте, что впускной трубопровод не несет какого-либо жесткого осадка к контроллеру (например волосы, песок, насекомые и т. д.), чтобы избежать засорения фильтра и не надежных измерений. Кроме того, органические отложения на фильтре могут взаимодействовать с хлором, снизить его уровень, и повлиять на результаты анализа. Рекомендуется установить дополнительный фильтр, или подключить линию отбора проб воды после фильтра.

6)  Вода должна сливаться самотеком свободно, чтобы избежать дублирования измерений с водосброса или переполнения измерительной ячейки и утечек из инжекторов.

7)  Вода от перелива может быть собрана и повторно использована.

8)  При запуске, выберите режим ручного управления, чтобы выполнить прокачку перистальтических насосов; используйте эту функцию, чтобы ввести реагенты в измерительную ячейку, и убедитесь, что нет пузырьков воздуха внутри трубок, подающих реагенты к инжекторам (рекомендуется подержать в вертикальном положении трубки, содержащие пузырьки воздуха).

9)  Анализы, проведенные сразу после пуска контроллера в работу могут быть не надежными; фаза стабилизации зависит от изменения температуры, чистоты оптических групп и совместной работы трубок / инжекторов.

10)  В случае большой концентрации хлора, выше 7-8 мг/л, DPD становится красным в течение нескольких секунд, затем раствор обесцвечивается; в этих условиях контроллер показывает низкую концентрацию хлора продолжает дозирование хлора в воду. Эта аномалия возникает из-за достижения верхнего предела возможного измерения методом анализа DPD, и это, как правило, происходит из-за ручного гиперхлорирования. Шоковое хлорирование следует всегда выполнять с выключенным контроллером.

Внимание! Шоковое хлорирование может также вызвать чрезмерное образование газов и окислительные процессы (например на моторе миксера).

11)  Не разбирайте оптические группы, в противном случае все заводские калибровки и настройки будут утрачены, а гарантия будет аннулирована!

12)  Если контроллер не включается даже при включении питания, проверьте предохранитель F1 (0.5A); если контроллер включается, но не может подать напряжение на выходы 230В, проверьте предохранитель F2 (3,15 A); если контроллер включен, но все гидравлические детали не двигаются, проверьте предохранитель F4 (2А). См. раздел "Установка / Электрические соединения» для мест установки предохранителей.

13)  Точность измерения зависит также от измеренной концентрации хлора; до 1 мг/л максимальная погрешность составляет ± 0,05 мг/л, а затем она будет увеличиваться с концентрацией. Это общее правило для всех колориметрических систем, использующих метод анализа DPD

14)  При запуске и низком уровне пропускания света водой могут появиться сообщения об ошибке "Авто-Zero”. Эта проблема может возникнуть от потускнении оптических линз из-за разности температур между окружающей средой и тестируемой водой. Дождитесь спонтанного решения задачи.

15)  ТОЛЬКО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА!!! Если значение пропускания света остается ниже, чем 70-80% или выше, чем 105% даже после истечения времени и после чистки линз, свяжитесь с технической службой.
