Мульти-контроллер MCO07 Silver (стр. 2 )

Входы: 1 входной контакт, без напряжения -

OFF: можно подсоединить контакт от электромагнитного выключателя циркуляционного насоса, если активен, останавливает цикл колориметра и отключает выходы; может быть установлен как NО(нормально открытый) или NC(нормально закрытый) воздействуя на контакт 1 внутреннего DIP-переключатель S6.

Другие входы (внутренние): FLW: подключение датчика потока(в комплекте)

Lev. 1: подключение датчика уровня реагента 1 (в комплекте)

Lev. 2: подключение датчика уровня реагента 2 (в комплекте)

Линейный порт: RS232, доступен на 9-контактном разъеме (или клеммной колодке, по запросу)

Окружающая среда: Температура хранения от -20 до +60 °C

Рабочая температура от -10 до +50 °C

Влажность max 90% без конденсата

Температура хранения реагентов max 25 °C

Материал: Полиэстер

Уровень защиты: IP56

Габариты: L 520 x H 900 x W 250 мм

Установка: Используйте прилагаемые винты и

дюбели. Во-первых просверлите два

верхних отверстия и повесьте

устройство, затем просверлите в

нижней части отверстие и зафиксируй-

те устройство.

Кабельные уплотнения: 5 кабельных вводов для кабеля диаметром от 5 до 9 мм

Вес: около. 13.5 кг (без реагентов)

Примечание:

·  Колориметр был разработан для измерения свободного хлора в диапазоне от 0 до 5 мг/л, но можно проводить измерения до 6,50 мг/л(с меньшей точностью), а в случае более высоких концентраций на дисплее продолжает отображаться максимальное значение 6,50 мг/л.

·  Все выходы и входы доступны на съемных клеммных колодках с хорошей теплоизоляцией.

·  Электроды поставляются в комплекте с кабелем.

·  Все части для колориметрического измерения (оптические элементы, электромагнитный клапан, перистальтические насосы насосы, миксер и датчики уровня) смонтированы и подключены на заводе.

Стандартные конфигурации: In1 (meas1) = pH

In2 (meas2) = RX

In3 (meas3) = thermometer

In4 (meas4) = colorimeter

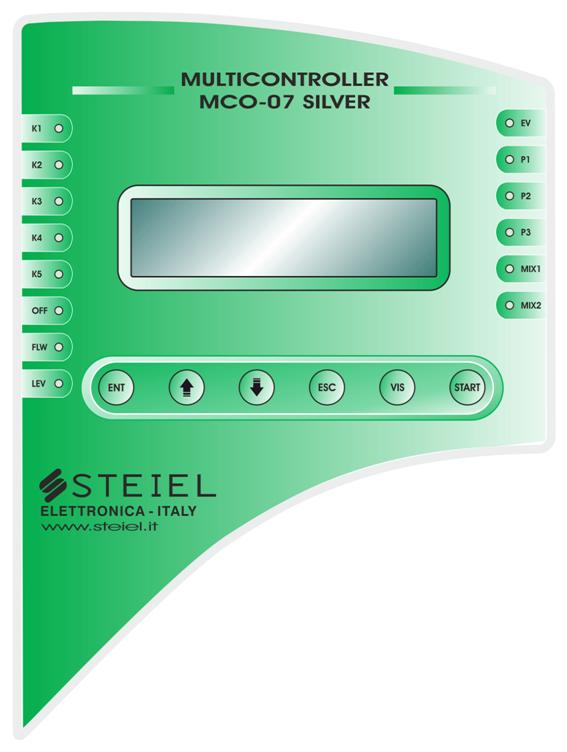

КЛАВИАТУРА, ИНДИКАТОР И ДИСПЛЕЙ

1) ENT кн. ® вход в режимы "Программирование" и "Калибровка"

2) Ý кн. ® Увеличение отображаемого значения в режиме калибровки

3) ß кн. ® Уменьшение отображаемого значения в режиме калибровки

4) ESC кн. ® Продолжение без сохранения изменений в режиме калибровки или выход из режима программирования

5) VIS кн. ® Изменение текущей визуализации или выбор типа калибровки.

6) START кн. ® Пока показывается измерение 4, нажмите и удерживайте в течениии 5 сек, чтобы начать коломитрический цикл; установка / сброс выходов колориметра в режиме "ручной тест"

7) светодиоды K1…K5 ® Индикация статуса выходных реле(светодиод горит = контакт замкнут)

8) светодиод OFF ® Включается и указывает на внешний запрос на выключение устройства.

Примечание: если требование выключения исходит от оперативной системы, статус индикатора не меняется.

9) светодиод FLW ® показывает наличие потока воды в системе, выключается когда поступление воды прекращается, при этом выходы деактивируются и колориметрический цикл останавливается.

10) светодиод LEV ®Показывает уровень реагентов, выключается когда уровень достигает минимума и колориметрический цикл останавливается.

11) светодиод EV ® Показывает статус соленоидного клапана.

12) светодиод P1 … P3 ® показывает статус реле перистальтического насоса дозирующего реагенты

13) светодиод MIX1 MIX2 ®показывает статус реле миксера

ДИСПЛЕЙ

В обычном режиме на дисплее отображается 4 измерения. Пример типичной визуализации:

7 . 2 1 p H 0 0 6 9 1 m V 2 7 . 8 ° C 0 0 . 7 8 C l 2



Нажмите VIS или Ý ß кнопки для отображения другой информации, а именно, конкретные данные, относящиеся к конкретному измерению;или дату и время.

Например, вы можете найти информацию касающуюся измерения рН: измеренное значение рН, входной сигнал (в этом случае числом в скобках является входное значение в мВ), фактор прироста «G» и электрическую калибровку смещения "О". Эти данные содержат информацию о состоянии входных датчиков(электродов).

7 . 2 1 p H ( - 1 6 . 7 ) G = 0 . 9 9 7 O = 0 0 0 . 7



Каждый раз, когда нажимаются VIS или Ý ß кнопки, отображаемые данные изменяются, показывая следующую информацию: 4 измерения, подробности измерения рН, подробности измерения RX, подробности измерения температуры, подробности измерения свободного хлора, подробности измерения общего хлора, дата и время.

УСТАНОВКА

ВИД ГИДРАВЛИЧЕСКИХ СОЕДИНЕНИЙ

Рисунок не в масштабе, и электрические соединения отсутствуют.

Ёмкость для реагента 2 выполнена из темной пластмассы, чтобы избежать повреждения реагента под действием светового излучения. Третья ёмкость и третий перистальтический насос не включены, так как они используются исключительно для моделей с функцией измерения общего хлора.

Гидравлические соединения

Вода для анализа подается через вход “INLET" с помощью шланга (диаметр штуцера ¼ " для 12 мм трубки), расположенный на ячейке электродов. Шаровой кран устанавливается сразу же после шланга. Настройка этого клапана выполняется так, чтобы небольшое количество воды вытекало из выпускного патрубка, даже при открытом соленоидном клапане(вода поступает в камеру колориметра).

Для сброса воды из ячейки электродов после анализа используется ½” штуцер (для 20 мм трубки), в то время как для сброса воды из камеры колориметра используется штуцер 3/8" (для 16 мм трубки).

Минимальное давление воды в подающей линии должно обеспечить необходимый поток воды, скорректированный с помощью впускного клапана. Рекомендуется подавать воду на анализ из точки с низкой турбулентностью, чтобы избежать наличия воздушных пузырьков, мешающих проведению анализа.

Вода, вытекающая из камеры колориметра, содержит реагенты и должна быть утилизирована в соответствии с местными правилами.

Электрические соединения

УСТАНОВКА СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ ОБЯЗАТЕЛЬНА!

Чтобы получить доступ к отделению клеммных колодок, снимите крышку на левой стороне передней панели.

F1 = 5x20 F500мA предохранитель (защищает устройство при 230 В ~)

F2 = 5x20 F4A предохранитель (защищает выходы 230 В ~)

F3 = не используется

F4 = 5x20 F2A предохранитель (защищает выходы К4 и К5)

Примечание:Контакты К4 и К5 сконфигурированы как выходы 24 В переменного тока. Однако, перемещение перемычек S10 и S11, изменяет конфигурации для реле К4 и К5:

Contact Output

24 Vac

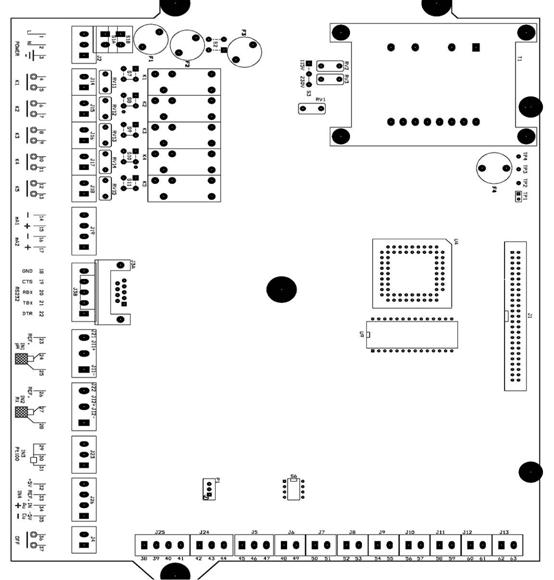

Все соединения доступны на съемных клеммных колодках.

1.  Питание: первый терминал блок; контакты 1, 2, 3, названные LINE, NEUTRAL, EARTH

2.  Переходя вниз, вы можете найти контакты для 5 выходных реле:

·  контакты 4 и 5 = реле K1

·  контакты 6 и 7 = реле K2

·  контакты 8 и 9 = реле K3

·  контакты 10 и 11 = реле K4

·  контакты 12 и 13 = реле K5

3.  Затем, 2 токовых выхода:

контакты 14 и 15 = отрицательный и положительный токового выхода 1

контакты 16 и 17 =отрицательный и положительный токового выхода 2

4.  RS232 разъем последовательного порта или клеммный блок

·  если Разъем CANNON 9-контактный установлен, штифты настроены следующим образом:

2 = RX получающий от TX в <<приемник>>

3 = TX ® передающий ® к RX в <<приемник>>

4 = DTR ® MCO07 готов ® к CTS в <<приемник>> (если нужно)

5 = SG « эталон « к SG в <<приемник>>

8 = CTS <<VIDEO>> готов для DTR в <<приемник> (если нужно)

9 = VCC ® источник питания ® только для TP92

·  если используется клеммный блок, штифты настроить следующим образом:
