Методические рекомендации по оборудованию и организации работы оперативной группы и подвижного пункта управления субъекта Российской Федерации (Главного управления МЧС России по субъекту) (стр. 2 )

Оперативный отсек предназначен для посменной работы и отдыха смены связистов, размещения средств связи и оповещения, оргтехники и другого оборудования.





Отсек руководителя предназначен для проведения заседаний комиссии КЧС и ОПБ, и отдыха 1 человека, размещения специального и бытового оборудования, документации.



Вспомогательный отсек предназначен для размещения специального оборудования, кухонного, сантехнического и технического модулей.



Устройство и работа изделия.

Подготовка ППУ к работе заключается в проведении мероприятий по обеспечению доступа к оборудованию и создания условий для проведения аварийно-спасательных работ.

По прибытию в район ЧС, аварии, катастрофы или ДТП необходимо:

1.  Определить место установки машины.

2.  Установить машину на ровную площадку, имеющую свободные подходы к машине и местам выполнения работ.

3.  В темное время суток включить фары-прожектора и осветить рабочие площадки.

4.  Выдвинуть боковую и заднюю лестницы в рабочее положение.

5.  Вынуть из левого ящика дизель-генератор, установить на ровную площадку и запустить, подать напряжение на розетку внешнего питания.

6.  Если имеется возможность подключения к промышленной сети, подать напряжение от сети на розетку внешнего питания.

7.  Подготовить к работе необходимое оборудование.

Электрооборудование фургона состоит из систем наружного и внутреннего освещения, отопления и вентиляции, электроснабжения и связи. Электрооборудование комбинированное, состоит из потребителей постоянного тока напряжением 24В и 12В, а также переменного тока напряжением 220В. Питание потребителей 220В осуществляется по двум независимым контурам: один – питание на стоянке, другой – питание в движении.

Питание на стоянке осуществляется от: внешней сети переменного тока через разъем внешнего питания; электрогенератора «Вепрь» мощностью 4,2 кВт.

Питание в движении осуществляется от: многофункционального автономного преобразователя МАП «Энергия» (от дополнительных АКБ); от бензогенератора «ULTRA» мощностью 2,7 кВт.

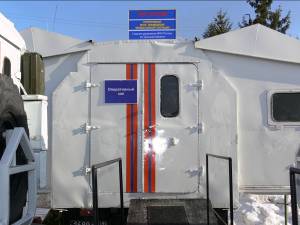

Командно-штабная машина (оперативный зал) на базе автомобиля ЗИЛ-131

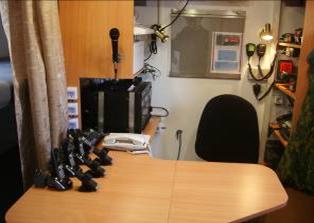

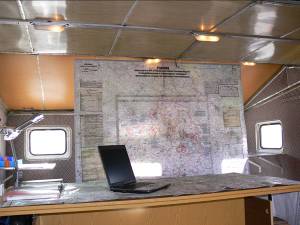

Командно-штабная машина предназначена для организации работы расчета оперативного штаба (группы управления), организации оперативного дежурства на пункте управления. Позволяет организовать работу 4-5 человек. Оснащена необходимым имуществом, оборудованием и орг. техникой.

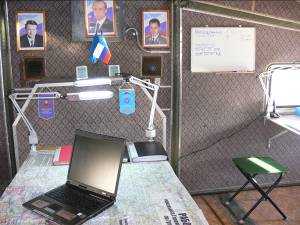

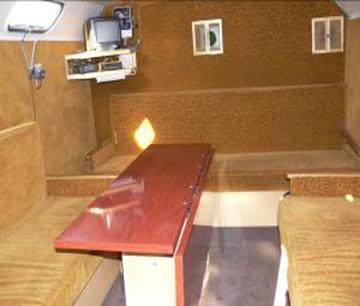

Рабочее место старшего ППУ (салон) на базе автомобиля ГАЗ-66

Место предназначено для организации работы и отдыха старшего ОГ. Салон оснащен необходимым имуществом и оборудованием, в том числе бытовыми предметами для организации жизнедеятельности в полевых условиях.

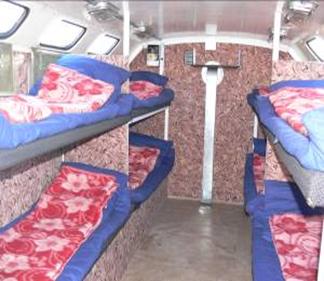

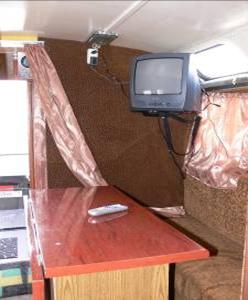

Место отдыха №1 (салон) на базе автомобиля ЗИЛ-131

Место предназначено для организации отдыха офицерского состава, незадействованного в дежурной смене расчета. Салон оснащен необходимым имуществом и оборудованием, в том числе бытовыми предметами для организации жизнедеятельности в полевых условиях.

Место отдыха №2 (салон) на базе автомобиля ЗИЛ-131

Место предназначено для организации отдыха водительского состава ППУ. Салон оснащен необходимым имуществом и оборудованием, в том числе бытовыми предметами для организации жизнедеятельности в полевых условиях.

Место приема пищи (столовая), прицеп

Место предназначено для организации питания личного состава, входящего в расчет ППУ. Запасы продуктов питания позволяют обеспечить личный состав горячей пищей в течение 10 суток. Салон оснащен необходимым имуществом и оборудованием.

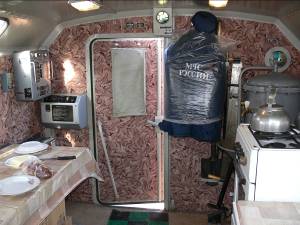

Место приготовления пищи (кухня) на базе автомобиля ГАЗ-66

Место приготовления пищи предназначено для организации питания личного состава, входящего в расчет ППУ. Кухня оснащена необходимым имуществом и оборудованием для приготовления горячей пищи: газовая плита, бак для воды (160 л.), СВЧ печь, посуда, столовые принадлежности.

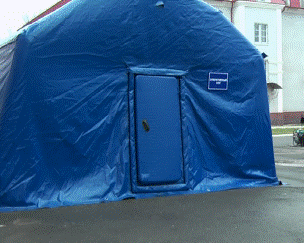

Модуль (надувной)

Модуль пневмо-каркасный (надувной) предназначен для организации работы комиссии по ЧС и ОПБ администрации области, оперативного штаба (ОШ ЛЧС) субъекта в районе чрезвычайной ситуации (происшествия).

Тактико-технические характеристики: длина – 9 метров, ширина – 4,8 метра, высота боковой стенки – 2,15 метра, высота по коньку – 2,8 метра, общая площадь – 35,5 кв. метра, вместимость – 14-18 человек, время развертывания из походного состояния – 15-20 минут.

В модуле разворачиваются 12 автоматизированных рабочих мест (далее – АРМ), оборудованных портативными компьютерами Toshiba L300-17N. Ноутбуки Toshiba оснащены проводным и беспроводным интерфейсом Ethernet и объединены в локальную сеть для обеспечения совместной работы, доступа к общим сетевым ресурсам и принтерам.

При возможности привязки к наземным каналам связи филиала ОАО «Центртелеком» обеспечивается подключение локальной сети модуля через защищенное соединение VPN к корпоративной сети Главного управления МЧС России для обеспечения доступа к информационным ресурсам Главного управления и Интранет-сети МЧС России. При необходимости передачи данных в удаленных районах используются технологии GPRS/EDGE операторов сотовой связи (скорость передачи данных 25 кбайт/с). Видеоконференцсвязь в этом случае организуется через спутниковый терминал BGAN-Inmarsat.



Также в оборудование модуля входит комплект интерактивной доски Classus, предоставляющей возможность оперативно передавать графическую информацию в компьютер (наносить обстановку на карты, рисовать схемы непосредственно на поверхности доски на изображении, выводящемся с экрана компьютера и сохранять эти данные). Интерактивная доска оснащена широкофокусным проектором Panasonic и позволяет использовать ее для отображения изображения с видеотерминала Tandberg во время проведения видеоконференцсвязи.

Информационно-аналитический комплекс по вопросам гражданской обороны

и защиты населения (автомобиль оперативной группы) на базе автомобиля

ГАЗ-22177 «Баргузин»

Назначение комплекса.

Разрабатываемый ИАК предназначен для информационного обеспечения деятельности руководящего состава органов исполнительной власти субъектов РФ в ЧС мирного и военного времени. Основу системы информационного обеспечения комплекса составляют информационно-справочные и расчетные задачи в области ГО и защиты населения в ЧС природного и техногенного характера.
