Методические указания и контрольные задания (стр. 3 )

Тема 9. Монтаж устройств заземления и защиты

Заземление защитные меры безопасности. Технология выполнения работ по устройству заземления. Литература: (1) стр.70-80

В результате изучения темы студенты должны

иметь представление:

• о конструкции устройств заземления;

Знать:

• требования, предъявляемые к устройствам заземления;

• организацию монтажа устройств заземления;

• технологию монтажа устройств заземления;

Уметь:

• выполнять простейшие операции при монтаже устройств заземления ;

Иметь навыки:

• работы с нормативной, справочной литературой, технической документацией;

• работы с основными электроизмерительными приборами, инструментом, электроинструментом, средствами защиты.

Вопросы для самопроверки

1 .Какое заземление называют защитным?

2.Какие установки называют с глухозаземленной нейтралью, а какие с изолированной нейтралью?

3.Какое напряжение называют шаговым?

4.В каких случаях применяют защитное отключающее устройство?

5 .Как используют железобетонные фундаменты в качестве заземляющих устройств?

б. Как выполнятся монтаж заземляющих и нулевых защитных нронодиикон?

7.Как осуществляют молниезащиту зданий?

Задание для контрольных работ.

Вариант 1.

1.Перечислите технологическую последовательность операций монтажа комплектных трансформаторных подстанций внутренней установки. Приведите марки, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа шинопроводов напряжением до 1 кВ. Приведите марки шинопроводов, основные конструктивные элементы и их назначение.

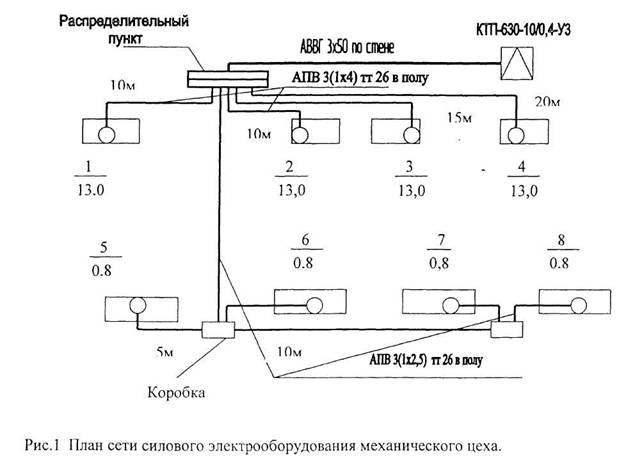

3. Составьте спецификацию на провода, кабели и вспомогательные материалы для участка электрической сети (см. рис1). Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм и правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

4. Расшифровать провод марки АПВ. Выписать длительно допустимые токовые нагрузки трехжильного провода данной марки для сечений 2,5мм2, 10мм2, 25мм2, 50мм2, проложенных в трубе. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл. 1. Номограммы для определения сечений в приложении 3. Пример выполнения задачи смотри в приложении 4.

5. Напишите организационные мероприятия по безопасности труда при электромонтажных работах.

Вариант 2

1. Перечислите технологическую последовательность операций монтажа оборудования открытых распределительных устройств. Приведите основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа концевых эпоксидных заделок внутренней установки на кабелях напряжением до ЮкВ. Приведите марки заделок, основные конструктивные элементы и их назначение.

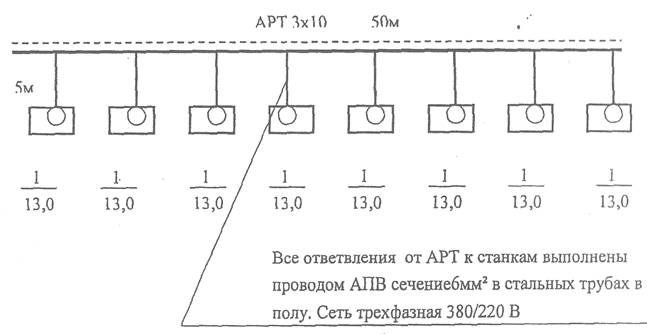

3.Составьте спецификацию на провод и вспомогательные материалы для участка электрической сети ( см. Рис 2). Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

Рис.2 Участок сети силового электрооборудования цеха.

4.Расшифровать кабель марки АВВГ. Выписать длительно допустимые токовые нагрузки трехжильного кабеля данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в воздухе. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1. Смотри в конце контрольных заданий в приложении 2. Номограммы для определения сечений в приложении 3 . Пример выполнения задачи смотри в приложении 4.

5.Напишите меры безопасности которые нужно соблюдать при погрузочно-разгрузочных работах.

Вариант 3

1. Перечислите технологическую последовательность операций монтажа оборудования воздушных линий напряжением до 1кВ. Приведите марки, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа концевых заделок внутренней установки в термоусаживаемых перчатках на кабелях напряжением до ЮкВ. Приведите марки заделок, основные конструктивные элементы и их назначение.

3.Составьте спецификацию на провода, светильники и вспомогательные материалы для участка осветительной установки ( см. Рис. З). Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

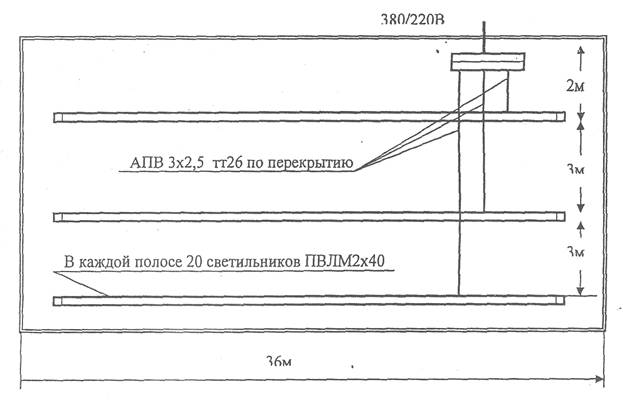

Рис.3 План сети электрического освещения участка

4.Расшифровать кабель марки ВВГ. Выписать длительно допустимые токовые нагрузки трехжильного кабеля данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в земле. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3 . Пример выполнения задачи смотри в приложении 4.

5. Напишите мероприятия по безопасности труда при производстве сварочных работ.

Вариант 4

1. Перечислите технологическую последовательность операций монтажа оборудования воздушных линий напряжением до ЮкВ. Приведите марки, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа силовых трансформаторов трансформаторных подстанций. Приведите марки трансформаторов, основные конструктивные элементы и их назначение.

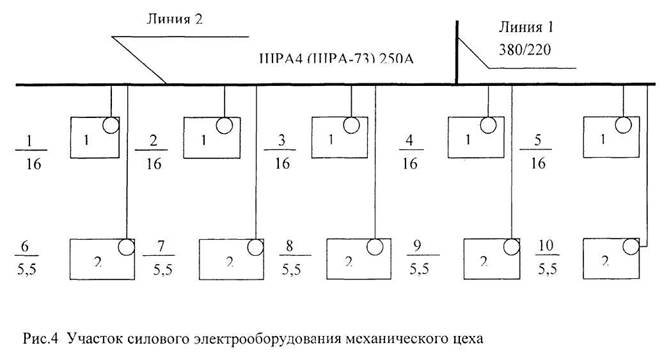

3.Составьте спецификацию на комплектующие детали шинопровода, провод, вспомогательные материалы для участка сети силового электрооборудования (см. Рис.4). Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

Исходные данные: спуск от магистральной линии 1 к линии 2 выполнен проводом АПР 4x50 в трубах, длина линии 6м ; линия 2 выполнена шинопроводом ШРА4 ( ШРА73) 250А, длина линии 2 составляет 27м( т. е.9 секций). Длина ответвлений к станкам №1 по Зм, расчетный ток 31 А; длина ответвлений к станкам №2 по 10м, расчетный ток ПА. Типы ответвительньгх коробок шинопровода, марки и сечения проводов на ответвлениях к станкам примите самостоятельно.

4. Расшифровать кабель марки АВРГ. Выписать длительно допустимые токовые нагрузки одножильного кабеля данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в воздухе. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3 . Пример выполнения задачи смотри в приложении 4.

5.Напишите мероприятия безопасности труда при монтаже

распределительных устройств.

Вариант 5

1. Перечислите технологическую последовательность операций монтажа оборудования кабельных линий, прокладываемых в траншее. Приведите марки кабелей для прокладки в земле, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа электрических машин, прибывающих с заводов-изготовителей в собранном виде. Приведите марки асинхронных электродвигателей с короткозамкнутым ротором и асинхронных электродвигателей с фазным ротором, основные конструктивные элементы и их назначение.

3. Составьте спецификацию на кабель, провода, детали, комплектующие шинопровода и вспомогательные материалы для участка сети силового электрооборудования цеха ( см. Рис.4). Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

Исходные данные: питающая линия 1 выполнена по стене кабелем АВВГ 3x50 +1x25 , тип заделки кабеля - сухая ( из ленты ПВХ); линия 2 имеет длину 30м. Ответвительные коробки на шинопроводе с автоматическими выключателями А-3124, 1нр=40А. Длина ответвлений к станкам №1 по 5м, расчетный ток 1р=28А, к станкам 2 - по 15м, 1р= 8А. Марки и сечения проводов на ответвлениях к станкам примите самостоятельно.

4.Расшифровать кабель марки ААШвУ. Выписать длительно допустимые токовые нагрузки четырехжильного кабеля данной марки для сечений 6мм2, 10 мм2, 25мм2, 50 мм2, проложенных в земле. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3 .Пример выполнения задачи смотри в приложении 4.

5. Напишите мероприятия безопасности труда при монтаже силовых трансформаторов.

Вариант 6

1. Перечислите технологическую последовательность операций монтажа оборудования кабельных линий, прокладываемых в блоках. Приведите марки кабелей для прокладки в блоках, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа электрических машин, прибывающих с заводов-изготовителей в разобранном виде. Приведите марки электродвигателей постоянного тока, основные конструктивные элементы и их назначение.

3.Составьте спецификацию на провода, кабели и вспомогательные материалы

для участка сети в соответствии с рис.1. Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

4.Расшифровать провод марки ПВ. Выписать длительно допустимые токовые нагрузки одножильного провода данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в трубе. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3. Пример выполнения задачи смотри в приложении 4.

5. Напишите мероприятия безопасности труда при монтаже электрических машин.

Вариант 7
