Методические указания и контрольные задания (стр. 4 )

1. Перечислите технологическую последовательность операций монтажа открытых электропроводок. Приведите марки проводов, и кабелей применяемых для монтажа открытых электропроводок, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа конденсаторных установок. Приведите марки конденсаторных установок, основные конструктивные элементы и их назначение.

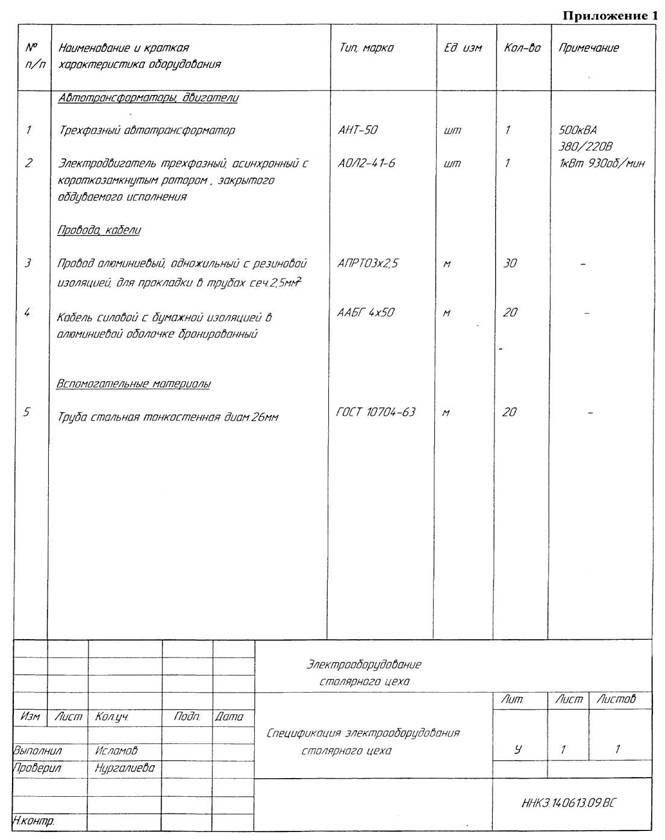

3. Составьте спецификацию на провода, кабели и вспомогательные материалы для участка сети в соответствии с рис.3. Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

4. Расшифровать кабель марки ААБ. Выписать длительно допустимые токовые нагрузки одножильного кабеля данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в воздухе. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3 . Пример выполнения задачи смотри в приложении 4.

5. Напишите мероприятия безопасности труда при монтаже электропроводок, силового и осветительного оборудования.

Вариант 8

1. Перечислите технологическую последовательность операций монтажа скрытых электропроводок. Приведите марки проводов и кабелей применяемых для монтажа скрытых электропроводок, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа металлических концевых муфт наружной установки на кабелях напряжением до ЮкВ. Приведите марки муфт, основные конструктивные элементы и их назначение.

3. Составьте спецификацию на провода, кабели и вспомогательные материалы для участка сети в соответствии с рис.5. Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

Исходные данные: питающая линия 1 выполнена по стене кабелем АВВГ 3x50 +1x25 , тип заделки кабеля - сухая ( из ленты ПВХ); линия 2_ имеет длину 30м. Ответвительные коробки на шинопроводе с автоматическими выключателями А-3124,1нр=40А. Длина ответвлений к станкам №1 по 5м, расчетный ток 1р=28А, к станкам 2 - по 15м, 1р= 8А. Марки и сечения проводов на ответвлениях к станкам примите самостоятельно.

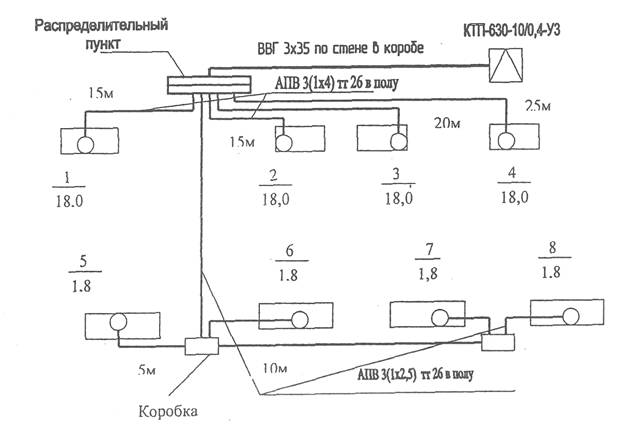

Рис.5 План сети силового электрооборудования механического цеха.

4. Расшифровать кабель марки АВВБ. Выписать длительно допустимые токовые нагрузки одножильного кабеля данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в земле. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3 . Пример выполнения задачи смотри в приложении 4.

5. Напишите мероприятия безопасности труда при монтаже кабельных линий.

Вариант 9

1.Перечислите технологическую последовательность операций монтажа комплектных трансформаторных подстанций наружной установки. Приведите марки, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа соединительных эпоксидных муфт на кабелях напряжением до ЮкВ. Приведите марки муфт, основные конструктивные элементы и их назначение.

3.Составьте спецификацию на провод и вспомогательные материалы для участка электрической сети ( см. Рис 6). Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, ЕСТД, ЕСКД. Пример оформления в приложении 1.

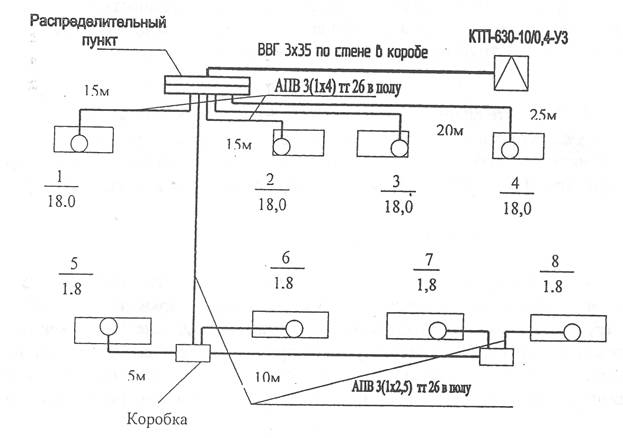

Рис. б Участок сети силового электрооборудования цеха.

4.Расшифровать провод марки АППВ. Выписать длительно допустимые токовые нагрузки трехжильного провода данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в трубе. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3. Пример выполнения задачи смотри в приложении 4.

5. Напишите мероприятия безопасности труда при монтаже воздушных линий напряжением до ЮкВ.

Вариант 10

1. Перечислите технологическую последовательность операций монтажа светильников общего применения. Приведите основные устройства для подвески светильников, марки проводов и кабелей применяемых для монтажа светильников, основные конструктивные элементы и их назначение.

2. Перечислите технологическую последовательность операций монтажа заземляющих устройств. Приведите примеры естественных и искусственных заземлителей, основные конструктивные элементы и их назначение.

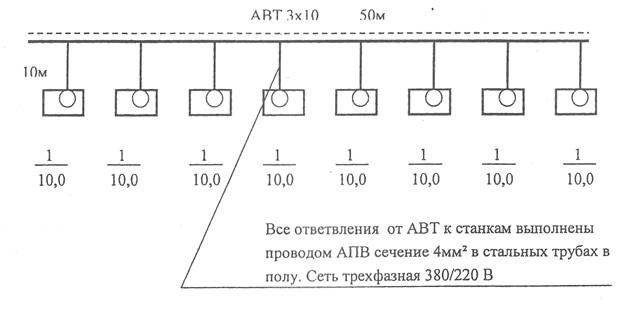

3. Составьте спецификацию на комплектующие детали шинопровода, провод, вспомогательные материалы для участка сети силового электрооборудования (см. Рис.4). Выполнить спецификацию на листе формата А4, соблюдая требования действующих норм правил оформления чертежей ГОСТ, БСТД, ЕСКД. Пример оформления в приложении 1.

4.Расшифровать провод марки АПРТО. Выписать длительно допустимые токовые нагрузки двухжильного провода данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в трубе. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл.1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3. Пример выполнения задачи смотри в приложении 4.

5.Как производится сдача электроустановок в эксплуатацию после монтажа.

Рис.5 План сети силового электрооборудования механического цеха.

4. Расшифровать кабель марки АВВБ. Выписать длительно допустимые токовые нагрузки одножильного кабеля данной марки для сечений 2,5мм2, 10 мм2, 25мм2, 50 мм2, проложенных в земле. Определить сечение провода пользуясь номограммами на рис. 7 при условиях, соответствующих вашему варианту из табл. 1 (смотри в приложении 2). Номограммы для определения сечений в приложении 3 . Пример выполнения задачи смотри в приложении 4.

Напишите мероприятия безопасности

труда при монтаже кабельных линий.

Приложение 2.

Вариант	1	2	3	4	5	6	7	8	9	10
Мощность эл. нагрузки цеха, кВТ	60	70	80	90	100	110	70	130	140	150
Коэффициент мощности	0,75	0,8	0,9	0,7	0,85	0,75	0,7	0,9	0,75	1
длина линии, м	250	140	200	180	300	100	230	70	160	120
Допустимое отклонение %	2,5	5	10	5	5	5	10	2,5	5	10
Марка кабеля или провода	АПВ	АВВГ	ВВГ	АВРГ	ААШвУ	ПВ	ААБ	АВВБ	АППВ	АПРТО
Вид прокладки	трубах	воздухе	земле	воздухе	земле	трубах	воздухе	земле	трубах	трубах

Приложение 4

При расчете электрических сетей напряжением до 1000В сечение проводов выбирают по длительно допустимой токовой нагрузке и проверяют сеть на допустимое отклонение напряжения.

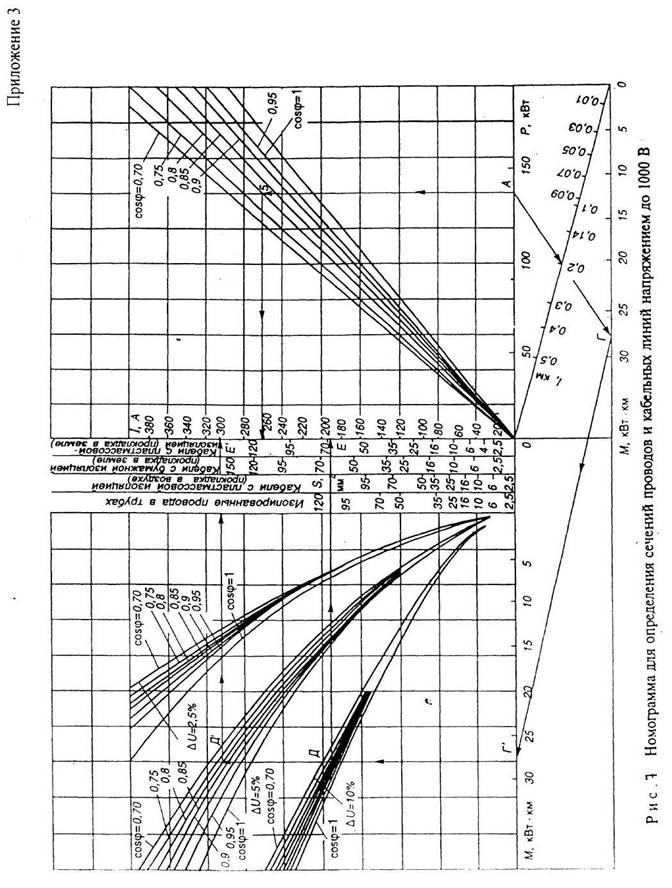

Для снижения затрат труда на эти расчеты и для их упрощения можно использовать номографический метод определения сечения линий электропередачи по условиям нагрева и отклонения напряжения. Метод дает возможность выбора сечений для внутренних проводок зданий. Номограммы для определения сечений кабельных линий выполнены в квадрантах I, II и IV. По известным значениям мощности Р и коэффициента мощности costp в диапазоне от 0,7 до 1 определяют расчетный ток линии 1р( А). Эта часть номограммы, отражающая линейную зависимость расчетного тока 1р( А) линии от коэффициента мощности при известных значениях мощности и напряжения, реализует выражение

Р 103

1р= -------:----------

V 3 Uh cos

где Р - расчетная активная мощность нагрузки, кВт; Ш - номинальное напряжение сети, В

Пример пользования номограммой

Мощность электрической нагрузки цеха 140кВт, коэффициент мощности 0,8. Длина линии 200м. Допустимое отклонение напряжения 5%. Линия выполняется кабелем с алюминиевыми жилами и пластмассовой изоляцией в земле. Определить сечение кабельной линии.

Расчет ведется по номограмме для выбора сечений проводов и кабельных линий. На шкале мощности Р (точка А) от значения 140кВт восстанавливается перпендикуляр до пересечения с графиком, соответствующим coscp=0;S \ точка Б). Проекция точки Б на шкалу тока I покажет расчетный ток линии 265А ( точка В) и сечение кабеля 120мм2, удовлетворяющее условию нагрева. 2-2- >

Момент нагрузки, представляющий произведение мощности на длину линии, находят по прямой, проведенной через точку А (140кВт), и точку, соответствующую длине линии 0;2км. Таким образом, момент М=28кВт км ( точка Е) покажет, что сечение кабеля, удовлетворяющее допустимому отклонению напряжения, должно быть не менее 150мм2. Определяющим для выбора сечения кабеля оказался расчет на допустимое отклонение напряжения.

В качестве примера на этой же номограмме показано определение сечения линии при допустимом отклонение напряжения 10% и прочих равных условиях с рассмотренным выше примером ( точки Д и Б). Такому уровню напряжения электроприемника удовлетворяет сечение 70мм2 и, следовательно, определяющим для выбора сечения (120мм2) становится условие нагрева.
