Питання по курсу “Системи та технології комп'ютерної графіки” (стр. 12 )

• Пять PCI слотів адаптера

• Підтримка GXT4500P чи GXT6500P графічних прискорювачів

• Підтримка IBM CATIA V4 }.

44.  Загальна структура програмного збезпечення САТІА

45.  Системне програмне забезпечення САТІА

Для ES/9000

VM/ESA (Enterprise System Archtecture), Assembler H V.2, RSCS Networking V.2, C/370, Graphies Access Method/SP, VS Fortran V.2.

Для RISC/6000

AIX SIPO, AIX 3.1, AIX Windows, Personal Graphies, XL Fortran

Compiler, RLM, 3278/79 Simulation, Graphic Interface Toolkit, AIX PC

Simulator.

Для Інтелектуальних станцій

CATIA Має реалізацію і поставляється як для ES/9000, для RISC/6000 та Інтелектуальних станцій.

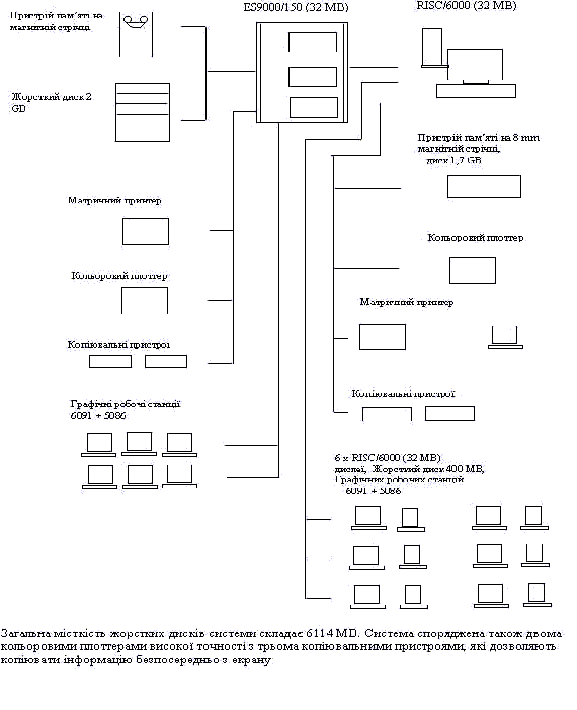

Загальну структурну схему системи САТІА для ES/9000 надано на малюнку:

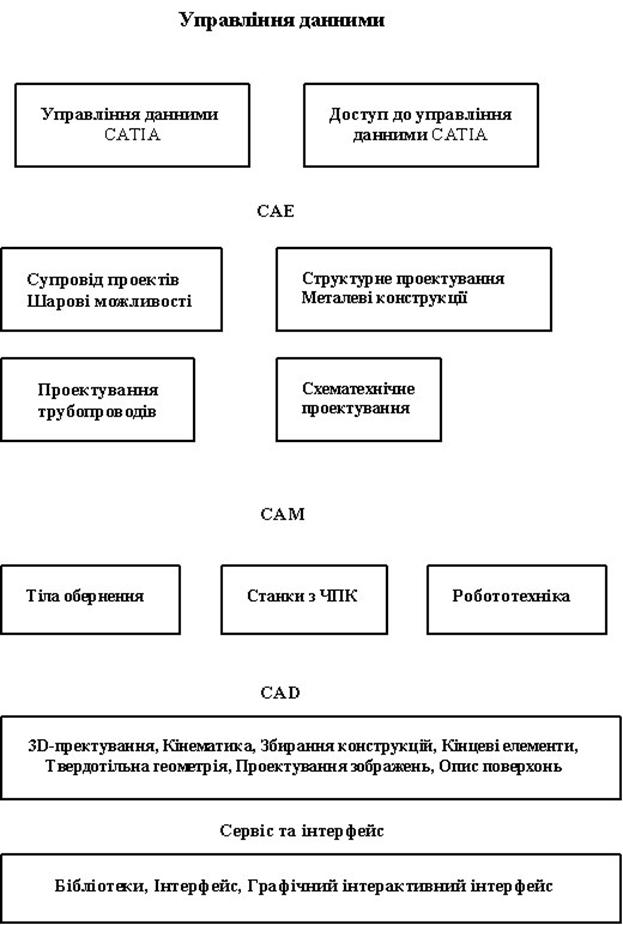

46.  Прикладне програмне забезпечення САТІА

Базове програмне забезпечення CATIA створене фірмою DASSAULT

(Франція).

Воно містить:

- Автоматизовану систему проектування (CAD)

- Автоматизовану систему виробництва (CAM)

- Автоматизовану систему конструювання (CAE).

CATIA може поліпшити якість, збільшити продуктивність та ефективність виробничого процесу, починаючи від стадії проектування об'єкту до його виробництва. Інтегрованість пакету CATIA забеспечує гнучкість трьохвимірного проектування та створення конструкторської документації, а також дозволяє отримувати на екрані образ об'єкту, що проектується.

Модуль проектування зображень ідеально підходить для створення реалістичних зображень об'єктів, що значно зменшує витрати на створення прототипів.

CATIA забезпечує можливість автоматизованого проектування та програмування верстатів з ЧПУ.

Модуль кінематичного проектування є цілком інтегрованим і дозволяє моделювати роботу механізмів для перевірки їхніх функційних можливостей.

Модуль роботики забезпечує проектування та моделювання поведінки роботів в умовах реального виробництва.

Існує ще багато модулів які мають як загально-вживані функції, так і спеціалузовані. Так модуль Piping and Tubing забезпечує проектування трубопроводів різного призначення.

47.  Модуль твердотільної геометрії САТІА

Модуль твердотільної геометрії пропонує ряд погоджених методів для створення складних та точних об'єктів. Є два шляхи створення об'єктів. Вони можуть складатися з численних примітивів, що породжені за допомогою використання логічних операцій. Тобто, каркасна чи модель поверхні можуть бути перетворені у твердотільну форму.

CATІА solіd (твердотільний геометричний модуль) визначає собою область взаємодії методів створення складних і точних твердих тіл (Т. Т). Tвердотільні тіла можуть бути створені двома способами. Вони можуть складатися зі складних примітивів породжених використаннями булевых операцій, чи складними поверхневими моделями, які можуть бути надані як тверде тіло.

Об'єкт може бути легко модифікований вручну. Це може включати редагування дерева твердотільної геометрії (Constructed Solіd Geometry tree) (забезпечує графічну розбивку об'єкта), чи модифікацію будь-якого параметра об'єкта. Усі зміни об'єкта виконуються автоматично.

Об'ємна модель (твердотільне зображення) виробу - це найбільш вичерпний опис геометрії зображення. Інформація, що міститься в ній, може бути використана для багатьох цілей в інших модулях CATІ. Будь який вигляд може бути сформовано без особливих зусиль за допомогою чого навіть ламана чи пунктирна лінії будуються автоматично. Ці вигляди можуть самі стать частиною технології креслення.

Якщо потрібно, програма може бути використана для того, щоб із твердотільного об'єкту одержати поверхню. Ця поверхня, у свою чергу, може формувати основу для визначення виробничого процесу.

Робота з об'єктами містить особливі переваги. Можна швидко створювати зображення з тінню з вже існуючого елемента. Це робить виконання стикування й аналіз проникнення, а також аналіз різних даних (об'єму, центра ваги, моменту інерції та іншого) дуже простими.

Функція FEATURE забезпечує більш прості засоби визначення геометричних об'єктів. У цілому, модуль твердотільної геометрії CATІ пропонує сучасні методи проектування зображень.

У модулі тривимірного простору, функції SOLІ, SOLІ2,FEATURE призначені для наступних операцій:

1. Створення об'ємних елементів типу SOL (солид-твердотільне).

2. Створення поверхонь типу POL (багатогранна поверхня).

3. Виконання логічних операцій.

4. Аналіз багатьох властивостей (відносна позиція, перетинання, геометричні параметри, центр ваги, момент інерції).

5. Вибір вібраційного індикатора.

6. Збереження і знищення розробки тіла для послідовної видозміни.

7. Швидка зміна параметрів, булевих операцій та інше за допомогою CSG-дерева.

8. Точне проектування тіла.

9. Аналіз стикування.

Допомога в створенні твердотільних елементів у машинобудуванні.

Розглянемо основні команди (модулі) твердотільної тривимірної графіки.

Перш за все розглянемо можливості і застосування функцій SOLІ для простих тіл:

А: у конструкторській роботі

Б: в обчисленні технічних і геометричних даних.

За допомогою SOLІ можна:

1. Конструювати прості тіла.

2. Застосовувати логічні операції для створення простих тіл.

3. Аналізувати геометричні характеристики тіл.

4. Розуміти основні принципи і методи уявлення тіл.

5. Вирішувати багато прикладних задач.

Застосування функцій SOLІ для простих тіл:

Існує два внутрішніх способи опису для кожного тіла:

А. Наближене фасеточне уявлення (граничне уявлення) для швидких логічних операцій для екранного зображення й аналітичних розрахунків (FACET MODE).

Б. Точне зображення, що складається з основних описів примітивів і з використанням операцій для обчислення точних плоских перетинань.

У фасеточній моделі кожен примітив складається максимум з 5000 фасеток. Тіла, що складаються з примітивів, можуть мати максимум 32767 ребер.

Примітиви, отримані з кривих (циліндрів, призм, труб та іншого), апроксимуються за допомогою двох типів апроксимації:

Lіn. Approx. Num. (Номер Лінійної Апроксимації)

При цьому для циліндрів, конусів, сфер, поверхонь обертання та інших повинно бути визначено кількість сегментів на квадрант.

Для довільних кривих (призм, поверхонь обертання будь-якого обрису та інших.) необхідно визначити максимальне відхилення сегментів від контуру.

CREATE/REVOLUTN/CYLІNDER

Меню CYLІNDER (ЦИЛІНДР) Для завдання циліндричних поверхонь використовують визначення осей і радіусу (чи радіуси).

Осі можуть бути задані наступними шляхами:

1. Відрізком. Висота циліндра визначається довжиною лінії.

2. Двома точками. Відстань між точками визначає висоту

циліндра

3. Точкою і лінією Лінія визначає напрямок осей.

Дві величини зсуву, зв'язані з обраною точкою, визначають висоту циліндра і розміщення основи циліндра.

4. Двома колами Дві рівнобіжні концентричні кола визначають висоту і радіус циліндра. Якщо обрані два кола різних діаметрів, це визначає порожній циліндр.

48.  Інтелектуальні робочі станціі САТІА та їх можливості

Інтелектуальна станція POWER 265 має достатньо низкий рівень співвідношення ціни/продуктивний для автоматизованих робочих місць UNIX. Комбінація виняткової потужності, високої місткісті пам'яті, ємності зовнішньої пам'яті і низька ціна роблять це автоматизоване робоче місце ідеальним вибором для традиційних середньо та високорівневих технічних застосувань. Зокрема, IntelliStation 265 є гарним вибором для запуску повного набору CATIA. Він також добре використовується для проекту MCAD і додатків аналізу, як наприклад Pro/ENGINEER, Deneb і Інженерна анімація. IntelliStation 265 також підтримує нові рівні додатків CAE як наприклад Ansys, , Fluent і використання додатків HKS і EDA Cadence, Система FTL і Avant. Але додатково IntelliStation 265 об'єднує технологію Проекту eLiza, щоб надати нові рівні надійності і гнучкості.

Додаток 2

Інтелектуальна ІВМ станція POWER 285 Express

Використовує технологічний процесор IBM POWER5+™ який побудовано на 64-бітному симетричному мультипроцесорі (SMP). POWER 285 Express це робоча станція з кращим співідношенням продуктивність - віртість. Це перша UNIX® орієнтована робоча станція, що дозволяє підтримувати CATIA V5 для великих інженерних використань. Для CATIA MCAD робоча станція POWER 285 Express має значно більшу продуктивність ніж її попередник POWER 275. Параметри (процесор-1 чи 2 POWER5+; частота - 1.9 GHz / 2.1 GHz; системна память - 1GB / 32GB, завнішня память - 73.4GB / 1.2TB

49.  Однородна (гомогенна) система координат

Определение. Однородные координаты — координаты, обладающие тем свойством, что определяемый ими объект не меняется при умножении всех координат на одно и то же число.

Однородными координатами вектора (х, у, z) является тройка чисел (x', y', z', w), где х = х' / w, у = y' / w, z = z' / w, а w — некоторое вещественное число (случай, когда w = 0 является особым).

Данные координаты не позволяют однозначно задать точку пространства. Например, (1, 1, 1, 1) и (2, 2, 2, 2) задают одну и ту же точку (1, 1, 1). При переходе к однородным координатам для точки с координатами (x, y, z) предлагается взять набор (x, y, z, 1). В процессе преобразований координата w может меняться. Обратный переход к декартовым координатам осуществляется посредством деления на w-координату.

50.  Двовимірне перетворення

51.  Основи трьовимірного перетворення

52.  Бібліотека OpenGL

53.  Цілі Бібліотеки DirectX

54.  Конвеєр OpenGL

55.  МОДЕЛЬ ВИСВІТЛЕННЯ OpenGL

56.  СПЕЦИФІКАЦІЯ МАТЕРІАЛІВ OpenGL

57.  ОПИС ДЖЕРЕЛ СВІТЛА OpenGL

+афінні перетворення
