Информационная панель текущего места судна.
Информационная панель маршрута.
Информационная панель карты.
Управляющая панель.
Панель индикации сообщений.

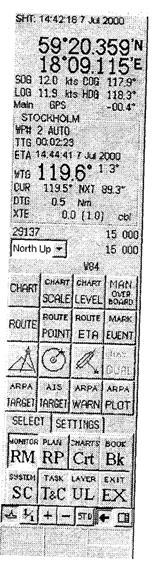

Рис. 2.3 Информационно-управляющая панель режима исполнительной прокладки.
На информационной панели текущего места судна в процессе перехода непрерывно отображаются следующие данные:
• судовое время и дата (SHT);
• широта и долгота текущего места судна;
• путевая скорость (SOG) и путевой угол (COG);
• скорость по лагу (LOG) и курс по компасу (НDG);
• суммарный снос.
На этой панели также выводится на индикацию способ получения координат судна.
На панели маршрута индицируются:
• название маршрута;
• номер путевой точки, к которой следует судно (WP#);
• время до прихода в путевую точку (TTG);
• расчетное время и дата прибытия в путевую точку (ЕТА);
• направление на путевую точку (WTG) и разница между WTG и COG;
• курс, проложенный на карте (CUR.), и следующий курс (NXT) после прохождения путевой точки;
• расстояние до путевой точки (DTG);
• уклонение от линии пути (ХТЕ).
На информационную панель карты выводятся:
• номер карты;
• оригинальный масштаб карты и масштаб ее отображения;
• ориентация отображения карты;
• геодезический датум.
На панели сообщений в соответствующих полях выводится в виде условных сокращений предупредительная информация о случаях:
• приближения судна к опасности;
• нахождения судна в области опасных глубин;
• нахождения судна в районе со специальными условиями;
• уклонения от маршрута на величину, большую заданной;
• при отказах внешних устройств.
Для расшифровки сообщения достаточно навести на его поле курсор.
В поле информации курсора выводятся его географические координаты, дистанция, пеленг и курсовой угол курсора относительно текущего места судна.
В поле маркера отображаются данные о положении судна относительно специальных точек, устанавливаемых оператором.
На панели управления сосредоточены управляющие интерфейсные элементы: кнопки функций. Управляющие кнопки содержат обычно пиктограмму или сокращенную надпись, характеризующую выполняемую ими функцию. Для подробного пояснения назначения управляющих кнопок они снабжаются всплывающими при наведении на кнопку ярлыками. Когда выполнение функции требует ввода ее аргументов, при активизации кнопки этой функции появляется панель для занесения необходимых данных.
Управляющая панель содержит кнопки, которые условно можно отнести к разделам, приведенным ниже.
А) Оперативные функции работы с картой;
Выбор карты (выбор из появляющегося списка);
Установка масштаба отображения карты;
(выбор из появляющегося перечня значений);
Установки нагрузки карты (базовая, стандартная, полная);
Установка режима отображения карты
(привязано к судну/отвязано от судна);
Установка оригинального масштаба карты;
Увеличение масштаба отображения карты по шагам;
Уменьшение масштаба отображения карты по шагам;
Установка стандартной нагрузки ЭК.
Возврат к предыдущему масштабу;
Показ и удаление информационно-управляющей панели.
Б) Плавание по маршруту.
Выбор маршрута;
Выбор путевой точки;
Расчет времени прибытия.
В) Навигационные задачи.
Измерения на карте;
Обсервация по пеленгу и дистанции;
Расчет текущего траверзного расстояния;
Дублирующая навигационная система;
Человек за бортом (место падения отмечается маркером, появляется список с необходимой информацией);
Установка маркера.
Г) Управление РЛ-информацией.
Просмотр формуляров целей САРП;
Просмотр формуляров целей АИС;
Установка критериев опасной цели;
Радиолокационная прокладка.
Д) Выбор режима работы.
Устанавливает меню выбора режима работы (по умолчанию эта закладка активизирована);
Возврат в режим исполнительной прокладки;
Вход в режим планирования маршрута;
Вход в режим работы с картами;
Вход в режим работы с судовым журналом;
Вход в режим установки главной конфигурации;
Расчет приливов;
Вход в режим редактирования слоя пользователя;
Выход из dKart Navigator.
Е) Установки.
Устанавливает меню настроек работы программы;
Выбор режима счисления;
Установка вида и перечня дополнительной информации на карте (выбор из появляющегося списка);
Прогнозирование положения судна для заданных условий плавания;
Дополнительные записи в судовой журнал;
Установка палитры карты (ясный день, пасмурный день, сумерки, ночь);
Установка условий подачи звуковых сигналов;
Установка времени;
Установка области отрисовки судна.
Вызов наиболее важных и часто употребляемых функций может также производиться с помощью комбинации клавиш клавиатуры («горячих» клавиш).
Так как требуемый в разных условиях набор данных о процессе судовождения и набор управляющих функций может несколько отличаться, в ряде систем предусматривается возможность изменения состава интерфейсных элементов на информационно-управляющей панели. В частности, в ECDIS «dKart Navigator» для этой цели имеется функция OPTIONS - «Опции изменения индицируемых данных», с помощью которой можно менять состав индицируемых данных на информационных панелях текущего места судна и маршрута.
Для других режимов работы системы «dKart Navigator» выбраны соответствующие их особенностям виды общения с оператором.
Жестких стандартных требований к пользовательскому интерфейсу нет. Поэтому разные типы НИКС имеют неодинаковые средства общения, хотя, естественно, в них много общего, так как все НИКС применяются для решения одной задачи - задачи судовождения. В результате одни функции являются общими для разного вида НИКС, другие различаются, третьи имеются у одних НИКС, а у других отсутствуют.
2.5. О НИКС как о центре судовой информационной сети.
Современное автоматизированное судно представляет собой сложную систему, в которой автоматизированы различные технические и информационные производственные процессы: судовождение, выработка энергии, связь, грузовые операции, балластировка, управление параметрами «микроклимата» грузовых и жилых помещений и т. д. Для автоматизации этих процессов применяется микропроцессорная техника. Наряду с комплексом судовождения, на судне функционируют автоматизированные на базе микропроцессорной техники многочисленные устройства, установки и системы. В качестве примеров можно привести энергетическую установку, системы: грузовую, балластную, электроснабжения, кондиционирования воздуха, пожарной сигнализации и т. д.
При высоком уровне комплексной автоматизации судовых производственных процессов требуется на мостике судна организация централизованного контроля средств автоматизации и централизованного управления ими, так как нарушения в работе автоматизированных систем могут существенно влиять на навигационную, эксплуатационную и техническую безопасность, а также сохранность перевозимого груза. С этой целью были созданы различные судовые автоматизированные системы дистанционного контроля автоматизированных средств и управления ими. Например, система дистанционного управления двигателем, дистанционные средства контроля работы автоматизированных рефрижераторных установок, систем кондиционирования и т. д.
Кроме централизованного контроля, необходима организация согласованной работы всех средств автоматизации. Между судовыми установками, агрегатами, устройствами и системами имеют место разнообразные функциональные связи, В этих условиях можно удовлетворить высокие требования, предъявляемые к судам в техническом и экономическом отношении, только путем всестороннего согласования всех судовых установок, включая средства автоматизации. В частности, это приводит и к необходимости обмена информацией между судовыми автоматизированными системами. Такая задача решается путем объединения автоматизированных судовых систем и установок в рамках судовой локальной информационной микропроцессорной сети.
На современном автоматизированном судне единым местом, где человек в море несет непрерывную вахту, является навигационный мостик. Поэтому центр информационной судовой сети должен находиться на мостике. Таким центром становится высшая по иерархии из автоматизированных систем на судне - НИКС. В результате для НИКС обеспечивается возможность контролировать работу всех входящих в сеть систем, обеспечивать согласованную их работу, запрашивать с пульта НИКС сведения, характеризующие состояние различных систем и параметры регулируемых ими процессов, а также управлять работой этих систем напрямую или через штатные средства дистанционного управления.
Информация о состоянии и параметрах работы судовых автоматизированных систем требуется при судовождении для принятия всесторонне обоснованных решений. Так при входе в зону штормовых условий от автоматизированной грузовой системы могут потребоваться сведения о запасах, данные для оценки остойчивости и нагрузки на корпусе, информация для анализа соответствия условиям погоды балластного состояния (при необходимости должна быть возможность оперативного изменения балластного состояния) и т. д. При подходе к узкостям и к районам со сложными условиями плавания необходимо убедиться в исправном состоянии энергетической установки, рулевого устройства и ряда других средств, а также должна быть возможность перехода на другие режимы их работы. Периодически требуется проверять параметры «микроклимата» грузовых помещений, чтобы избежать порчи груза. При создании судовой информационной сети, объединяющей различные судовые автоматизированные системы, все эти действия могут быть выполнены с пульта НИКС.
|
