	Район обзора и его ориентация.
1.RANGE	-переключение шкал дальности;
2. SET CENTRE	- смещение центра развертки;
3. RESET CENTRE	- возврат центра развертки в начальное положение;
4. BEARING	- selection of bearing presentation mode -
	ориентация изображения:
NORTH UP	- по меридиану;
HEAD UP	- по курсу;
COURSE UP	-по стабилизированному курсу.
	Качество изображения.
1. BRILL	-brilliance-яркость элементов изображения:
RANGE RING	- fixed range rings - неподвижных колец дальности;
VRM	- variable range marker - подвижного кольца
дальности;
SYMBOLS	- символов, отображаемых на экране;
CRT	- cathode ray tube - первичной РЛ-информации;
MARKER	- маркера; •
SCALE	- подсветки шкалы пеленгов;
CHART	- изображения карты.
2. GAIN	- receiver sensitivity adjustment - усиление
видеосигнала;
3.SEA	- sea clutter suppression - подавление помех от моря;
4. RAIN	- rain clutter suppression - подавление помех от дождя.
	Режимы движения и индикации.
1. MOTION	- true/relative mode of motion - режим движения:
TRUE/M	- true motion - режим истинного движения;
REL/M	- relative motion - режим относительного движения;
2. VECTORS	- вид индикации перемещения:
TRUE/V	- true vectors - истинные вектора;
REL/V	- relative vectors - относительные вектора.
Режим автосопровождения.
1. AUTO MODE	- режим автоматического обнаружения и
автозахвата;
2. ACQUIRE	- ручной ввод на автосопровождение:
TRG	- target - цели;
F	- fixed point - неподвижного точечного ориентира;
RT	- referance target - опорной цели, относительно
которой вычисляются параметры сближения с
любой другой целью;
RP	- referance. point - опорной точки, относительно
которой вычисляются дистанция и пеленг
координатного маркера;
3. RELEASE TARGET	- снятие с автосопровождения цели отмеченной
координатным маркером;
4. AUTO PARAM	- automode parameters - параметры зоны
автозахвата. Конфигурация зоны может быть
различной. Когда поиск ведется в носовом
	секторе:
FRNGL	- forward range limit - отстояние границы зоны
поиска впереди по курсу;
SECTOR	- сектор поиска.
5. BARRIER	- режим построения линий запрета захвата.
	Длялценки ситуации.
1. SAFE LIMIT	-параметры зоны безопасности:
СРА	- closest point of approuch - минимальное
	расстояние до точки кратчайшего сближения;
ТСРА	- time to closest point of approuch - Время до
точки кратчайшего сближения;
2. VECTOR LENGTH	- время экстраполяции движения целей;
3. GUARD RING	- зона охранного кольца;
4. SECTOR/D	- sector of dengerous courses - сектор опасных
	курсов;
5. TRACK HISTORY	- следы целей;
6. TARGET DATA	- данные цели:
TGT	- target - номер цели;
TBRG	- target bearing - пеленг цели;
TRNG	- target range - расстояние до цели;
THDG	- target heading - курс цели;
TSPD	- target speed - скорость цели;
СРА	- closest point of approuch - расстояние до точки
	кратчайшего сближения;
ТСРА	- time to closest point of approuch - время до
	точки кратчайшего сближения;
CCP	- calculated closest point - расчетное расстояние до
	точки кратчайшего сближения.
TCCP	- time to calculated closest point - расчетное время до
	точки кратчайшего сближения;
7. EBL	- electronic bearing line - электронный визир для
	измерения пеленгов;
ERBL	- electronic range and bearing line - электронная
	визирная линейка для измерения пеленгов и
	расстояний:
CENTER	- начало визира в центре экрана;
INDP	- display of EBL (ERBL) from trackball cursor
	mark independently - начало визирной линии с
	места установки маркера.

1.  TRIAL 2.  ТТМ 3.  MANOEUVTYPE l. COLLWARN 2.LOSTTRG 3.NEWTRG 4. SYS WARN

Режим проигрывания маневра. -  trial manoeuvre - режим проигрывания маневра. -  - time to manoeuvre - время до начала маневра, -  - вид проигрываемого маневра. Сигнализация. -  collision warning - опасно сближающаяся цель; -  - lost target - сброс цели с автосопровождения; -  - new target - появление новой цели при автозахват -  - system warning - неисправность.

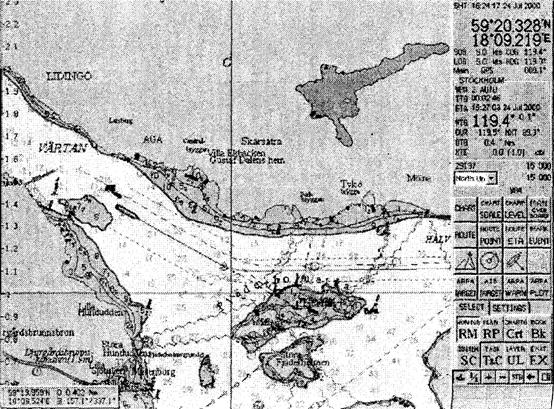

Вид векторной карты в системе "dKart Navigator".

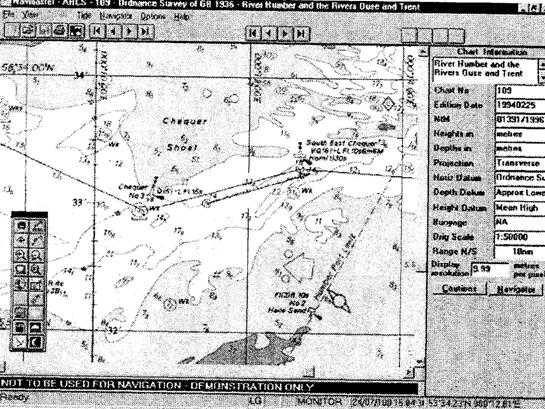

ПРИЛОЖЕНИЕ 5 Вид растровой карты в системе "Navmaster"
