Инструкция по эксплуатации холодильника - морозильника с отделением BioFresh и функцией NoFrost (стр. 6 )

–  Следующие шумы являются нормальными: шумы потока, пузырьковые или стекающие шумы, они производятся охладителем, циркулирующим в схеме охлаждения.

Короткие щелчкообразные шумы: слышатся, когда мотор холодильной камеры автоматически включается или выключается.

Моторные шумы: звучат слегка громче в течение короткого времени при включении холодильной камеры.

Недостаточно низкий уровень температуры

–  Проверьте, может быть в морозильную камеру положено слишком много свежих продуктов без активации функции SuperFrost (смотрите раздел «Камера сверхбыстрой заморозки SuperFrost»).

–  Проверьте, закрыты ли дверцы холодильника.

–  Проверьте, должным ли образом вентилируется устройство. Если необходимо, очистите вентиляционные отверстия.

–  Проверьте, может быть температура окружающей среды слишком высокая. (Смотрите раздел «Правила техники безопасности».)

–  Проверьте, может быть устройство открывается слишком часто или остается открытым в течение длительного периода времени.

–  Если есть возможность, дождитесь пока устройство само достигнет необходимой температуры работы.

Индикация nR отображается на информационном дисплее

–  Если произошло отключение электричества, смотрите раздел «Дисплей отображения индикации отключения электричества/ индикации управления температурой заморозки FrostControl».

ОТДЕЛ РАБОТЫ С ПОКУПАТЕЛЯМИ И
ТАБЛИЧКА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК УСТРОЙСТВА

Если ни одна из вышеперечисленных причин не найдена или Вы не можете ее устранить, или если на информационном дисплее появляются надписи от «F0» до «F5», то это означает, что произошел сбой в работе устройства. В этом случае, Вы должны обратиться в ближайший сервисный центр и сообщить номер ошибки, обозначение типа , сервисный номер ‚ и серийный номер ƒ. Это дает возможность быстро выявить неполадку. Табличка технических характеристик устройства расположена внутри холодильной камеры с левой стороны.

Чтобы избежать дальнейшей потери холода, оставьте устройство закрытым до приезда специалиста сервисного центра.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И
МОДИФИКАЦИИ ХОЛОДИЛЬНИКА LIEBHERR CBN/CBNes…6

Нельзя устанавливать данное устройство непосредственно рядом с другим холодильником/ морозильником. Это замечание необходимо учитывать для предотвращения возникновения водоконденсата и последующего повреждения устройств.

Однако данное замечание не относится к моделям с боковыми нагревателями. Такие модели предназначены для установки рядом с другими холодильниками/ морозильниками.

Более подробную информацию Вы можете получить у ближайшего дилера.

Соответствующие инструкции по установке находятся в пакете с принадлежностями устройства с боковыми нагревателями.

УСТАНОВОЧНЫЕ РАЗМЕРЫ ХОЛОДИЛЬНИКА

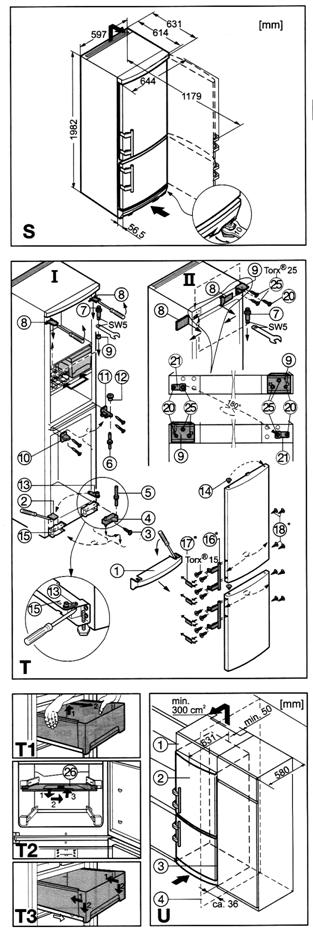

Внешние размеры устройства приведены на рис. S.

ПЕРЕСТАНОВКА ДВЕРНЫХ ПЕТЕЛЬ

Рисунок Т. При необходимости дверные петли можно перевесить с одной стороны на другую. Переставляйте дверные петли только при отключенном устройстве от сети электропитания!

Ÿ  При открытой дверце снимите плинтусную панель  со стороны петель с помощью отвертки.

–  Открутите держатель ‚. Закройте дверцу.

–  Выкрутите винт М5 ƒ.

Ÿ  Вытяните снизу узел дверной петли „ вместе с шарнирным болтом ….

–  Откройте дверцу, слегка поднимите ее и снимите с петель.

–  Из середины вытяните шарнирные болты †.

–  Наклоните верхнюю часть дверцы и снимите ее с петель, слегка приподняв (аналогично методу I, не потеряйте распорную втулку ‰).

Ÿ  Переставьте все узлы дверных петель на другую сторону.

Ÿ  Верх: в зависимости от модели, выполните следующие действия:

Метод I (видимая рабочая панель): открутите держатель ˆ с помощью отвертки и снимите уголок. Вытащите шарнирные болты ‡ и установите на противоположной стороне. Используйте шестигранную головку 5 для гаечного ключа с незамкнутым зевом (входит в поставку). Установите держатель ˆ: вставьте сзади и защелкните на штатном месте спереди.

Метод II (скрытая рабочая панель): поднимите держатель ˆ со стороны ручки, надавите на него; поднимите держатель со стороны дверной петли и снимите его.

–  Открутите пластину заземления : сначала винт заземления , затем внутренний контровочный винт .

–  Открутите дверную петлю ‰: сначала открутите винт заземления , затем внутренний контровочный винт . Установите дверную петлю ‰ на противоположной стороне: для облегчения установки необходимо сначала установить дверную петлю сверху, затянуть верхний контровочный винт М5, а затем винт и, наконец, винт заземления М4.

–  Поверните пластину заземления на 180о и прикрутите с новой стороны ручки: сначала закрутите контровочный винт , а затем винт заземления .

–  Вставьте шарнирный болт ‡ в удерживающее отверстие. Используйте шестигранную головку 5 для гаечного ключа с незамкнутым зевом (входит в поставку).

–  Установите держатели ˆ: вставьте держатель со стороны дверной петли путем его задвижки изнутри и защелкните на штатном месте; вставьте держатель со стороны ручки путем задвижки внутрь и защелкните на штатном месте.

–  Центр: переставьте местами держатель Š и дверную петлю : открутите винты, снимите держатель Š и переставьте на другую сторону, вытащите втулку дверной петли и вставьте заново сверху.

–  Низ: используя отвертку, открутите распорку и установите с другой стороны.

Ÿ  Перемещение ящиков отделения BioFresh, рис. Т1, 2, 3:

–  Каждый ящик вытяните до упора, слегка поднимите и вытяните полностью, рис. Т1.

–  Рисунок Т2: Вытяните перекрытие между ящиками на себя и переставьте в направляющих пазах таким образом, чтобы оно сдвинулось в направлении нового положения ручки. Задвиньте перекрытие до тех пор, пока опорные штыри не защелкнутся на своих штатных местах.

–  Установите ящик на направляющие салазки – ящик надо выровнять в соответствии с салазками, и задвиньте его внутрь, рис. Т3.

Ящик и перекрытие должны быть выровнены относительно друг друга по вертикали.

Ÿ  Установка дверей:

–  Вытащите заглушку из монтажного отверстия и установите с противоположной стороны.

–  Подвесьте дверь на шарнирный болт ‡ (с помощью метода I, не потеряйте распорную втулку ‰), закройте дверцу.

–  Вставьте центральный шарнирный болт † снизу в дверную петлю монтируемой дверцы. Убедитесь, что дверца выровнена относительно корпуса устройства; при необходимости, выровняйте ее, регулируя щелевые отверстия на дверных петлях.

–  Подвесьте нижнюю дверцу и закройте.

–  Разверните узел дверной петли „ на 180о, вытащите шарнирный болт …, разверните на 180о и установите на то же место. Обе детали установите в дверную петлю : задвиньте болт в монтируемую дверцу через петлю, поверните в узле дверной петли, слегка приподнимите болт и закрутите с помощью отвертки ƒ.

Ÿ  Выровняйте дверцу относительно корпуса устройства, используя щелевое отверстие на дверной петле , затем закрутите с помощью отвертки ƒ.

Ÿ  Установите плинтусную панель  и защелкните на штатном месте, слегка надавив на нее.

Ÿ  При открытой дверце, установите держатель ‚ спереди в плинтусную панель и защелкните ее в направлении задней стенки устройства.

Ÿ  Переставьте* дверные ручки и заглушки . При открытой дверце, спереди аккуратно приподнимите прижимные пластинки* и снимите ее с помощью сдвигания; открутите ручку используя отвертку* фирмы Torx® или Phillips.

Установите ручку в обратном порядке: установите прижимные пластинки и защелкните их на штатных местах.

Ÿ  Если в Вашем устройстве есть полка для хранения бутылок*, рис. Т:

установите ящик для хранения овощей на противоположную сторону (полка для хранения бутылок всегда должны быть установлена с той же стороны, где находится ручка дверцы) для облегчения вытаскивания бутылок.

* зависит от модели и выбора принадлежностей

УСТАНОВКА ХОЛОДИЛЬНИКА КАК ЭЛЕМЕНТА КУХОННОГО ГАРНИТУРА

Рисунок U. Данное устройство может быть встроено в кухонную гарнитуру. Для подгонки устройства по общей высоте кухонной гарнитуры, сверху на устройство может быть установлено соответствующая полка для хранения посуды . Проветривание и вытяжная вентиляция: вентиляционная шахта глубиной не менее 50 мм должна быть предусмотрена позади верхней полки для хранения посуды и может быть ею заслонена. Поперечное сечение вентиляционной шахты ниже потолка помещения, где располагается устройство, должно быть не менее 300 см2. Как правило, чем больше поперечное сечение вентиляционной шахты, тем более экономно работает холодильник. ·  При встраивании данного устройства в обычную кухонную гарнитуру (глубина максимум 580 мм) и декоративные панели до максимум 2 мм толщиной, устройство должно быть установлено непосредственно рядом со следующим элементом кухонной гарнитуры. Дверца устройства выдается вперед за фронтальную линию кухонной гарнитуры на 34 мм сбоку и на 51 мм в центре устройства. Это позволяет легко открывать и закрывать холодильник. ·  При установке устройства рядом со стеной „, необходимо оставлять расстояние не менее 36 см между стеной и той стороной холодильника, где находятся дверные петли (выступающая часть ручек при открытых дверцах).  верхний элемент кухонной гарнитуры ‚ холодильник ƒ боковая сторона элемента гарнитуры „ стена

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ ДЕКОРАТИВНЫХ ПАНЕЛЕЙ*

(холодильник белого цвета с высотой = 1982 мм)

При использовании декоративной панели или рамки, Вы можете установить устройство впереди всех элементов кухонной гарнитуры или выделить его по сравнению с другими элементами гарнитуры.

Декоративные панели можно приобрести у поставщика Вашей кухонной мебели. Декоративные рамки могут быть модифицированы также поставщиком Вашей кухонной мебели.

Если Вы хотите подогнать декоративную панель своими силами, Вам потребуется дрель и беспроводная отвертка, чтобы предварительно высверлить контровочные отверстия.

Ручки дверей холодильника необходимо заменить неподвижно закрепленными ручками, входящими в комплект модификации декоративной рамки.

Инструкции по дальнейшей сборке и размеры смотрите в инструкции по сборке, входящей в комплект модификации.

* зависит от модели и выбора принадлежностей

Производитель данного холодильника постоянно работает над улучшением всех типов и моделей устройства. Поэтому мы оставляем за собой право без уведомления покупателей менять дизайн, принадлежности и технологии, применяемые при создании такого типа холодильников, и надеемся на Ваше понимание этого.
