Модель № 000.0 (стр. 1 )

Модель № 000.0

Серія № E9zl

Найдіть серійний номер на місці, вказаному внизу.

Вверху впишіть серійний номер.

Етикетка з серійним номером

Є питання?

Якщо ви маєте якісь питання, або якщо деякі частини бігової доріжки відсутні, будь ласка, зверніться в компанію, де ви придбали даний товар.

УВАГА!!

Уважно прочитайте всі застереження та інструкції, що подані в даному Керівництві по Експлуатації, перш ніж почати використовувати дане обладнання. Збережіть дане Керівництво по експлуатації для подальшого використання.

Відвідайте наш сайт…………

ЗМІСТ

Застереження про місце розташування етикеток

Важливі застереження

Перед початком роботи

Монтаж

Як використовувати нагрудний сенсор

Як тренуватися на еліптичному тренажері

Технічне обслуговування та усунення поломок

Комплекс вправ

Перелік деталей

Малюнок в розгорнутому вигляді

Замовлення замінних деталей

Застереження про місце розташування етикеток

Даний малюнок показує місце розташування етикеток попередження. Якщо етикетки відсутні, будь ласка, зателефонуйте за телефоном на титульній сторінці даного Керівництва з експлуатації та попросіть про безкоштовні етикетки. Наклейте етикетку на указаному місці.

Примітка: Етикетка може не відповідати актуальному розмірі.

ПОПЕРЕДЖЕННЯ!!

Тримайте руки та ноги подалі від цієї зони, коли бігова доріжка працює

ВАЖЛИВІ ПОПЕРЕДЖЕННЯ

Увага: Перед початком користування даним еліптичним тренажером, будь ласка дуже уважно прочитайте всі важливі застереження та інструкції, що подані в даному Керівництві з Експлуатації, щоб зменшити ризик отримання серйозних травм. Компанія не несе відповідальності за персональні травми або пошкодження при використанні даного товару.

1)  Перед початком тренування, будь ласка, проконсультуйтесь з лікарем. Дотримання цього попередження дуже важливе для користувачів, які досягли 35-річного віку, або користувачам, які мають певні проблеми зі здоров’ям.

2)  Відповідальність за адекватне інформування всіх користувачів бігової доріжки про всі попередження та застереження несе власник еліптичного тренажера.

3)  Використовуйте еліптичний тренажер тільки у відповідності до інструкцій. Не використовуйте еліптичний тренажер в комерційних, орендних або офіційних закладах.

4)  Зберігайте еліптичний тренажер в приміщенні, подалі від бруду та пилу. Установіть еліптичний тренажер на стійку та рівну поверхню, а для захисту підлоги чи ковдри, застеліть спеціальну ковдру. Впевніться, що перед еліптичним тренажером та позаду його є неменше 0,9м вільного простору, а з кожної бічної сторони – неменше 0,6м.

5)  Регулярно перевіряйте та надійно затягуйте всі деталі. Негайно замінюйте будь-яку зношену деталь.

6)  Не допускайте до еліптичного тренажера дітей віком до 12 років.

7)  Максимальна вага користувача не більше 150 кг.

8)  Тренуйтесь тільки у зручному одязі. Не одягайте просторий одяг, який може потрапити в рухомі частини еліптичного тренажера. Для захисту ніг під час тренування завжди взувайте спортивне взуття. Не дозволяється тренуватися без взуття чи сандалях.

9)  Тримайтеся за поручні або рукоятки важеля шатуна при заході на еліптичний тренажер під час тренування чи при сході з еліптичного тренажера.

10)  Під час тренування на еліптичному тренажері тримайте спину рівно, не прогинаючи її.

11)  Датчик пульсу – це не медичний пристрій. Різноманітні фактори, включаючи і рухи користувача, можуть впливати на точність частоти пульсу. Датчик пульсу призначений тільки для допомоги у визначенні тенденції частоти пульсу в цілому під час тренування.

12)  Після закінчення тренування, дозвольте педалям повільно зупинитися.

13)  Надлишок тренування може призвести до серйозних пошкоджень чи смерті. Якщо під час тренування Ви відчули нудоту чи біль, негайно зупиніть тренування та відпочиньте.

14)  Використовуйте еліптичний тренажер тільки як описано в Керівництві з Експлуатації.

ЗБЕРЕЖІТЬ ЦІ ІНСТРУКЦІЇ

ПЕРЕД ПОЧАТКОМ ТРЕНУВАННЯ

Щиро дякуємо за Ваш вибір еліптичного тренажера Nordic Track E9ZL. Еліптичний тренажер Nordic Track E9ZL пропонує набір функцій, призначених для того, щоб зробити ваше тренування в домашніх умовах більш приємнішим та ефективнішим.

Для вашої зручності уважно прочитайте дане Керівництво з Експлуатації перед тим, як почати використовувати еліптичний тренажер. Якщо у вас лишились питання, зверніться до організації, в якій придбали еліптичний тренажер; будьте готові надати номер моделі товару та його серійний номер. Номер моделі еліптичного тренажера та його серійний номер можна знайти на етикетці, що знаходиться на еліптичному тренажері (див титульну сторінку даного керівництва з експлуатації для визначення місцезнаходження етикетки).

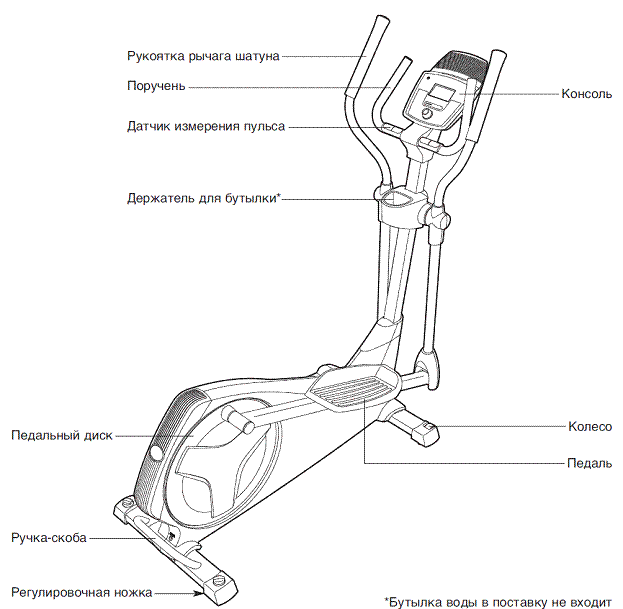

Перед тим, як читати далі, погляньте на малюнок внизу, та ознайомтесь з підписаними деталями.

МОНТАЖ

Для монтажу потрібно дві людини. Розмістіть всі деталі еліптичного тренажеру на вільному місці та зніміть з них упаковку. Не викидайте пакувальні матеріали поки монтаж не буде повністю завершений.

Окрім вхідного в комплект інструмента, для монтажу знадобиться хрестоподібна викрутка.

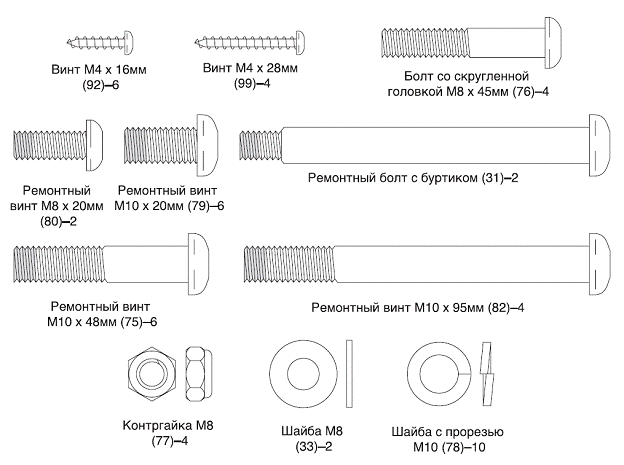

В процесі монтажу еліптичного тренажера скористайтесь наведеним нижче малюнком для зручності пошуку дрібних деталей. Цифри в дужках поруч с кожним малюнком означають номер деталі в переліку деталей, що міститься в кінці даного Керівництва з Експлуатації. Цифра після дужок означає кількість, що необхідна для монтажу. Примітка: Якщо якась деталь в комплекті відсутня, то перевірте, чи немає її серед уде зібраних деталей.

1.  Для спрощення монтажу, прочитайте інформацію на стр.5 перед початком роботи.

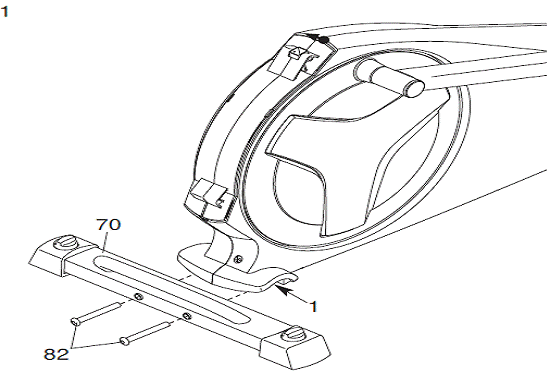

Попросіть помічника підняти задню частину рами (1), закріпіть задню опору (70) на рамі за допомогою двох ремонтних гвинтів М10*95мм (82).

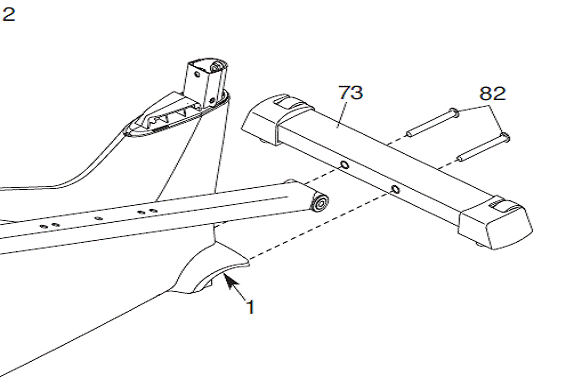

2.  Попросіть помічника підняти передню частину рами (1), закріпіть передню опору (73) на рамі за допомогою двох ремонтних гвинтів М10*95мм (82).

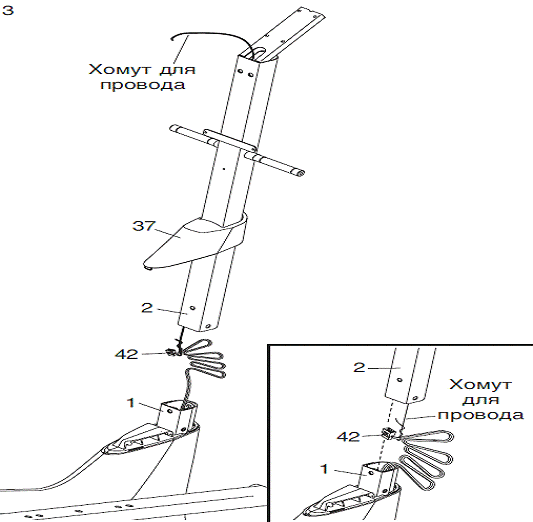

3.  Розташуйте стійку (2) та верхню кришку щитка (37), як показано на малюнку. Установіть верхню кришку щитка на стійці.

Попросіть помічника потримати стійку (2) поруч з рамою (1).

Див вирізку на малюнку. Знайдіть хомут для дроту в стійці (2). Прив’яжіть нижній кінець хомута для дроту до джгуту дротів (42). Потім потягніть верхній кінець хомута вверх, доки він не покажеться з верхнього кінця стійки. Потім відв’яжіть та викиньте хомут.

Порада: Для того, щоб джгут дротів (42) не впав в стійку (2) закріпіть джгут дротів резинкою чи скотчем.

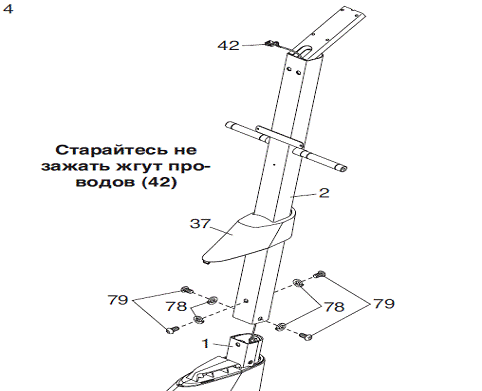

4.  Опустіть стійку (2) на раму (1). Порада: Попросіть помічника потримати верхню кришку щитка (37) при цьому.

Порада: Намагайтесь не зажати джгут дротів (42). Закріпіть стійку (2) за допомогою чотирьох ремонтних гвинтів М10*20мм (79) та шайб з прорізом М10 (78).

Опустіть верхню кришку щитка (37) та, натиснувши, встановіть її на рамі (1).

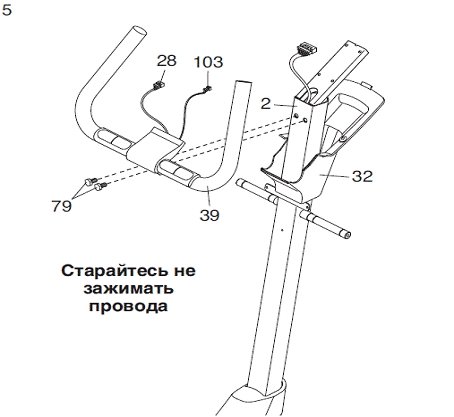

5.  Розмістіть кришку консолі (32), як показано на малюнку. Потім встановіть кришку консолі на стійку (2).

Розмістіть поручень (39), як показано на малюнку. Витягніть дріт датчика пульсу (28) та дріт нагрудного датчика пульсу (103) з поручня.

Порада: Намагайтесь не затиснути дріт. Закріпіть поручень (39) на стійці (2) за допомогою двох ремонтних гвинтів М10*20мм (79).

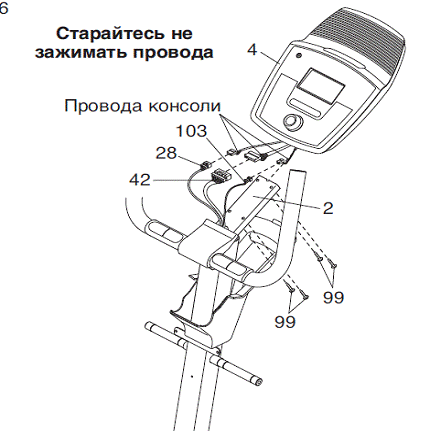

6.  Попросіть помічника потримати консоль (4) поруч зі стійкою (2) та з’єднайте дроти консолі зі джутом дротів (42), дротом датчика пульсу (28) та нагрудним датчиком пульсу (103).

Помістіть надлишок дроту в стійку (2) або в консоль (4).

Порада: Намагайтесь не затискати дроти.

Закріпіть консоль (4) на стійці (2) за допомогою чотирьох гвинтів М10*20мм (79).

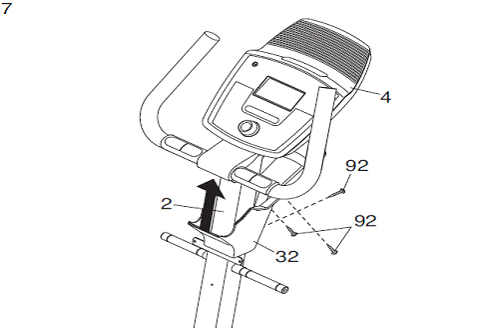

7.  Підніміть кришку консолі (32) та встановіть її на консоль (4).

Закріпіть кришку консолі (32) на стійці (2) за допомогою гвинта М4*16мм (92).

Потім закріпіть кришку консолі (32) на консолі (4) за допомогою двох гвинтів М4*16мм (92).

8.  Одягніть накладки лівої та правої рукояток важелів шатуна (8,9), помічені наклейками «Left» та «Right» (L або«Left» означає «лівий»; R або «Right» означає «правий»).

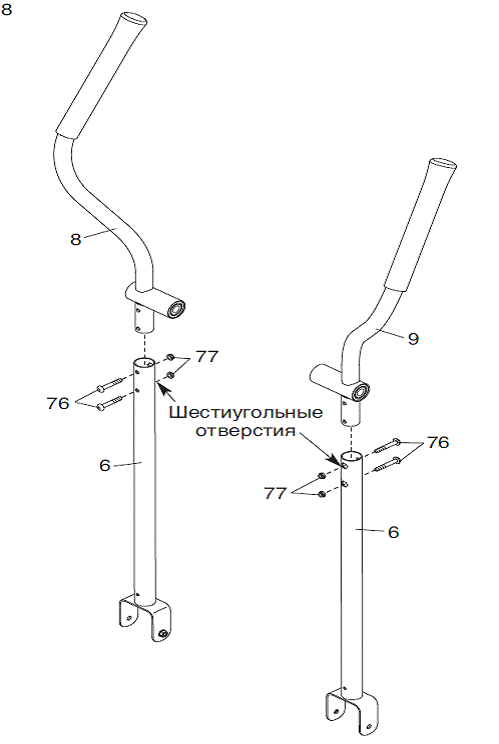

Розмістіть ліву рукоятку важеля шатуна (8) та важіль шатуна (6), як показано на малюнку. Впевніться, що шестикутні отвори знаходяться в указаному місці.

Вставте ліву рукоятку важеля шатуна (8)у важіль шатуна (6).

Закріпіть ліву рукоятку важеля шатуна (8) за допомогою двох болтів з округленою голівкою М8*45мм (76) та двох контргайок М8 (77). Впевніться, що контргайки знаходяться всередині шестикутного отвору. Не затискайте болти з округлою голівкою на цьому етапі.

З’єднайте праву рукоятку важеля шатуна (9) з важелем шатуна (6) аналогічним чином.

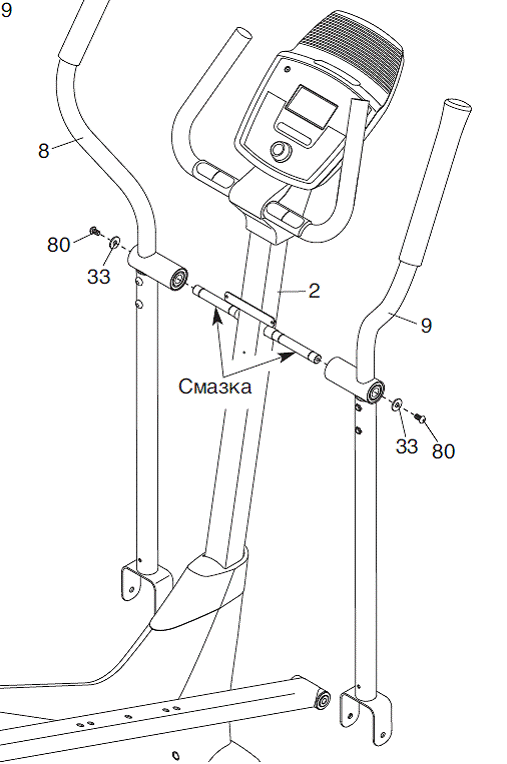

9.  Нанесіть достатню кількість мастила на вісі стійки (2).

Розмістіть ліву та праву рукоятки важелів шатуна (8,9), як показано на малюнку, та встановіть їх з лівої та правої сторін стійки (2).

Закріпіть кожну рукоятку важелів шатуна (8,9) за допомогою ремонтного гвинта М8*20мм (80) та шайби М8 (33).
