Якщо джерело моделюючої напруги, недоступне, то на вхід каналу «
» подається продетектирована модульована напруга.
При еліптичному (круговому) розгорненню на входи каналу «
» і «
» подається досліджувана модульована напруга за допомогою фазо зсувного ланцюга
. Генератор розгортання виключається
На екрані виходить еліпсоїдальна фігура (рис. 18), внутрішні і
![]()
![]()

![]()

зовнішні розміри якої залежать від глибини амплітудної модуляції.

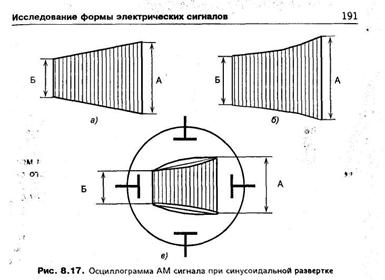

Коефіцієнт амплітудної модуляції визначається відповідно до формули (13) і рис. 17, 18.
Осцилографічні методи прості, наочні. Несучі частоти при цьому обмежуються смугою пропускання підсилювачів застосовуваного осцилографа Погрішність виміру даним методом (через неточність відліку по екрані осцилографа) досягає 8 %.
Відмітимо, що розглянута методика виміру коефіцієнта модуляції можлива тільки при використанні в якості простого сигналу, що модулює, наприклад синусоїдальної або прямокутної форми. Якщо в якості модулюючого використовувати складний сигнал (наприклад, мовний), та зміна коефіцієнта модуляції осцилографічним методом стає неможливо, тому що спостерігається безупинно мінлива картина модульованого сигналу. У цьому випадку потрібно застосовувати спеціальні прилади (вид С2), що використовують у своїй роботі принцип випрямлення (детектування) модульованого сигналу.
5.5. Вимір девіації частоти частотно-модульованого (ЧМ) сигналу
Даний метод заснований на фіксації рівності нулю різниці миттєвої частоти досліджуваного сигналу й частоти допоміжного сигналу.
Метод полягає в наступному. Досліджуваний ЧМ-Сигнал
і сигнал пошукової частоти

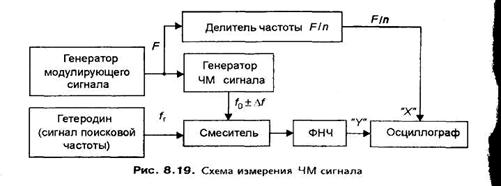

надходять на змішувач (рис. 19). Напруга їхньої різницевої частоти через ФНЧ подається на осцилограф. При цьому в моменти рівності миттєвої частоти досліджуваного й частоти пошукового сигналів на екрані осцилографа з'являється характерна фігура з горизонтальною ділянкою, що свідчить про виконання рівності
.
Оскільки значення сигналів пошукової частоти
ЧМ сигналу
можна одержати з високим ступенем точності, те й значення девіації частоти
буде мати дуже малу погрішність.
Перевага методу — некритичність результату виміру до форми сигналу що обгинає, тому метод є кращим для цілей перевірки (атестації) вимірювчів пікових значень девіації частоти. Погрішність виміру - менш 0,2 %.
![]()

Умовні скорочення
АЦП – аналого-цифрові перетворювачі ; ППЗ – перетворювач пікових значень;
ПСВЗ –перетворювач средньовипрямлених значень ;
ПСКЗ – перетворювач середньоквадратичних значень ;
СКЗ – середньо квадратичне значення; ЕРС – електрорушійна сила;
ВМ – вимірювальні механізми; МК – мікроконтролер;
МЕВМ – магнітоелектричним вимірювальним механізмів
ЕПТ – електронно-променева трубка;
ЕСВМ – електростатичним вимірювальним механізмом ;
ЕМВМ – електромагнітним ВМ ;ЕДВМ – електродинамічним ВМ ;
ППС – підсилювача постійного струму ;ЦЕВ – цифрових електронних вольтметрах ;
ЦВП – цифрові відлікові пристрої; ВАП - вхідним аналоговим перетворювачем
ПХ - Перехідна характеристика ;КВВ – Канал вертикального відхилення;
КГВ – канал горизонтального відхилення;
ПКВВ – підсилювачі каналу вертикального відхилення;
ДП – диференціальним підсилювачем ;ПГВ – підсилювач горизонтального відхилення;
ППБ – пристрій порівняння і блокування;ЦЗО – запам'ятовуючий осцилограф;
ЗП – запам'ятовувального пристрою;ОЗП – оперативний запам'ятовувальний пристрій;
ФНЧ – фільтр нижніх частот;ЗППК – запам'ятовувальний пристрій програм керування
ЗПСІ – запам'ятовувальний пристрій службової інформації ;
АМ – амплітудно – модульований сигнал; ЧМ - частотно – модульований сигнал.
Контрольні питання й завдання
1 Назвіть основні технічні характеристики осцилографів. Який параметр сигналу можна спостерігати на екрані осцилографа? Як підключити осцилограф до джерела сигналу для спостереження?
2. Як урахувати вплив вхідного опору й вхідної ємності осцилографа на погрішність виміру?
3. Назвіть основну умову забезпечення стійкості зображення на екрані осцилографа.
4. Назвіть основні елементи структурної схеми осцилографа.
5. Для чого призначена лінія затримки в каналі вертикального відхилення осцилографа?
6. Назвіть основні види синхронізації в універсальному осцилографі. Для чого потрібна синхронізація?
7.Правила виміру на екрані осцилографа амплітуди сигналу, періоду, частоти і фази.
виміру на екрані осцилографа співвідношення частот.
9. Правила виміру на екрані осцилографа коефіцієнта глибини модуляції амплітудно-модульованого сигналу.
|
