Материал лекции на тему "Накопители на магнитных дисках типа «винчестер»" по дисциплине "Организация ЭВМ" (стр. 2 )

Поскольку сервоинформация представляет собой опорную разметку диска, контроллер винчестера не в состоянии самостоятельно восстановить ее вслучае порчи. При программном форматировании такого винчестера возможна только перезапись заголовков и контрольных сумм секторов данных.

При начальной разметке и тестировании современного винчестера на заводе почти всегда обнаруживаются дефектные сектора, которые заносятся в специальную таблицу переназначения. При обычной работе контроллер винчестера подменяет эти сектора резервными, которые специально оставляются для этой цели на каждой дорожке, группе дорожек или выделенной зоне диска. Благодаря этому новый винчестер создает видимость полного отсутствия дефектов поверхности, хотя на самом деле они есть почти всегда.

- Физический принцип работы жесткого диска: включение, считывание сервометок, тестирование позиционера, слежение за положением головок, процесс записи информации, выключение

При включении питания процессор винчестера выполняет тестирование электроники, после чего выдает команду включения шпиндельного двигателя. При достижении некоторой критической скорости вращения плотность увлекаемого поверхностями дисков воздуха становится достаточной для преодоления силы прижима головок к поверхности и поднятия их на высоту от долей до единиц микрон над поверхностями дисков - головки "всплывают". С этого момента и до снижения скорости ниже критической головки "висят" на воздушной подушке и совершенно не касаются поверхностей дисков.

После достижения дисками скорости вращения, близкой к номинальной (обычно - 3600, 4500, 5400 или 7200 об/мин) головки выводятся из зоны парковки и начинается поиск сервометок для точной стабилизации скорости вращения. Затем выполняется считывание информации из служебной зоны - в частности, таблицы переназначения дефектных участков.

При цифровой магнитной записи в магнитную головку поступает ток, при котором поле записи через определенные промежутки времени изменяет свое направление на противоположное. В результате под действием поля рассеяния магнитной головки происходят намагничивание или перемагничивание отдельных участков движущегося магнитного носителя.

При периодическом изменении направления поля записи в рабочем слое носителя возникает цепочка участков с противоположным направлением намагниченности, которые соприкасаются друг с другом одноименными полюсами. Рассмотренный вид записи, когда участки рабочего слоя носителя перемагничиваются вдоль его движения, называется продольной записью.

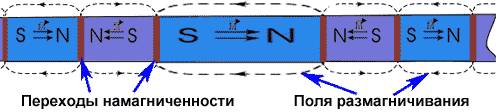

Чередующиеся участки с различным направлением намагниченности, возникшие в магнитном покрытии, являются магнитными доменами (битовыми ячейками). Чем меньше размер ячейки, тем выше плотность записи информации. Однако с уменьшением размера ячейки возрастает взаимное влияние их размагничивающих полей (см. рисунок), направленных в сторону, противоположную намагниченности в ячейках, что при уменьшении битовой ячейки ниже критического значения приводит к самопроизвольному размагничиванию.

Во время работы постоянно работает система слежения за положением головки на диске: из непрерывно считываемого сигнала выделяется сигнал рассогласования, который подается в схему обратной связи, управляющую током обмотки позиционера. В результате отклонения головки от центра дорожки в обмотке возникает сигнал, стремящийся вернуть ее на место.

Для согласования скоростей потоков данных - на уровне считывания/записи и внешнего интерфейса - винчестеры имеют промежуточный буфер, часто ошибочно называемый кэшем, объемом обычно в несколько десятков или сотен килобайт. В ряде моделей (например, Quantum) буфер размещается в общем рабочем ОЗУ, куда вначале загружается оверлейная часть микропрограммы управления, отчего действительный объем буфера получается меньшим, чем полный объем ОЗУ. У других моделей ОЗУ буфера и процессора сделаны раздельными.

При отключении питания процессор, используя энергию, оставшуюся в конденсаторах платы либо извлекая ее из обмоток двигателя, который при этом работает как генератор, выдает команду на установку позиционера в парковочное положение, которая успевает выполниться до снижения скорости вращения ниже критической. В некоторых винчестерах (Quantum) этому способствует помещенное между дисками подпружиненное коромысло, постоянно испытывающее давление воздуха. При ослаблении воздушного потока коромысло дополнительно толкает позиционер в парковочное положение, где тот фиксируется защелкой. Движению головок в сторону шпинделя способствует также центростремительная сила, возникающая из-за вращения дисков.

Физическое кодирование

Частотная модуляция (Frequency Modulation - FM) - метод, используемый в накопителях на сменных магнитных дисках. Иначе, кодирование методом FM можно назвать кодированием с единичной плотностью. Метод предполагает запись на носитель в начале каждого битового элемента данных бита синхронизации. Битовый элемент определяется как минимальный интервал времени между битами данных, получаемый при постоянной скорости вращения диска носителя. Метод гарантирует, по меньшей мере, одну перемену направления магнитного потока за единицу времени вращения. Такой временной интервал соответствует максимальной продольной плотности магнитного потока 2330 перемен на 1 см и скорости передачи данных – 125 Кбит/сек. Простота кодирования и декодирования по методу FM определяется постоянной частотой следования синхроимпульсов. Однако, наличие этих бит синхронизации и является одним из недостатков данного метода, т. к. результирующий код малоэффективен с точки зрения компактности данных (половина пространства носителя занимается битами синхронизации). Это один из первых методов, не используемый в настоящее время в накопителях на ЖД.

Модифицированная частотная модуляция (Modified Frequency Modulation - MFM) - улучшенный метод FM. Модификация заключается в сокращении вдвое длительности битового элемента - до 4 мкс и использовании бит синхронизации не после каждого бита данных, а лишь в случаях, когда в предшествующем и текущем битовых элементах нет ни одного бита данных. Такой способ кодирования позволяет удвоить емкость носителя и скорость передачи данных, по сравнению с методом FM, т. к. в одном и том же битовом элементе никогда не размещаются бит синхронизации и данных, а на один битовый элемент приходится только одна перемена направления магнитного потока. Также, в настоящее время не используется.

Запись с групповым кодированием (Run Limited Length - RLL) - метод, полностью исключающий запись на диск каких-либо синхронизационных бит. Синхронизация достигается за счет использования бит данных. Однако, такой подход требует совершенно иной схемы кодирования, т. к. простое исключение бит синхронизации приведет к записи последовательностей из одних нулей или единиц в которых не будет ни одной перемены полярности магнитного потока. Метод RLL происходит от методов, используемых для кодирования данных при цифровой записи на магнитную ленту. При этом, каждый байт данных разделяется на два полубайта, которые кодируются специальным 5-ти разрядным кодом, суть которого – добиться хотя бы одной перемены направления магнитного потока для каждой пары его разрядов. Что означает, необходимость наличия в любой комбинации 5-ти разрядных кодов не более двух стоящих рядом нулевых бит. Из 32 комбинаций 5 бит такому условию отвечают 16. Они и используются для кодирования по методу RLL. При считывании происходит обратный процесс. При применении метода кодирования RLL скорость передачи данных возрастает с 250 до 380 Кбит/с, а число перемен полярности магнитного потока до 3330 перемен/см. При этом длительность битового элемента снижается до 2.6 мкс. Поскольку, максимальный интервал времени до перемены магнитного потока известен (два последовательно расположенных нулевых бита), биты данных могут служить битами синхронизации, что делает метод кодирования RLL самосинхронизирующимся и самотактируемым. Интересным является тот факт, что метод MFM является частным случаем метода RLL. Для обозначения типа используемого RLL метода применяется аббревиатура вида: RLL2,7, RLL1,7, RLL2,8, RLL1,8, где первая цифра - минимальная, а вторая - максимальная длина последовательности бит - нулей, содержащихся между соседними единицами. Аббревиатура метода MFM в терминологии RLL записывается как RLL1,3.

Разобраться в FM-кодировании очень просто. В каждой битовой ячейке содержится две ячейки перехода: одна — для синхронизирующего сигнала, другая — для самих данных.

Все ячейки перехода, в которых записаны сигналы синхронизации, содержат зоны смены знака. В то же время, ячейки перехода, в которых записаны данные, содержат зону смены знака только в том случае, если значение бита равно логической единице. При нулевом значении бита зона смены знака не формируется. Поскольку в нашем примере значение первого бита равно 0, он будет записан в виде комбинации TN. Значение следующего бита равно 1, и ему соответствует комбинация ТТ. Третий бит — тоже нулевой (TN) и т. д. С помощью приведенной выше диаграммы FM-кодирования вы легко сможете проследить всю кодирующую комбинацию для рассматриваемого примера байта данных. Отметим, что при данном способе записи зоны смены знака могут следовать непосредственно одна за другой, что в терминах RLL-кодирования означает, что минимальный "пробег" равен нулю. С другой стороны, максимально возможное количество пропущенных подряд зон смены знака не может превышать единицы — вот почему FM-кодирование можно обозначить как RLL 0,1.

При MFM-кодировании в ячейках также записывается синхросигнал и биты данных. Но, как видно из схемы, ячейки для записи синхросигнала содержат зону смены знака только в том случае, если значения и текущего, и предыдущего битов равны нулю. Первый бит слева - нулевой, значение же предыдущего бита в данном случае неизвестно, поэтому предположим, что он тоже равен нулю. При этом последовательность зон смены знака будет выглядеть следующим образом: TN. Значение следующего бита равно единице, которой всегда соответствует комбинация NT. Следующему нулевому биту предшествует единичный, поэтому ему соответствует последовательность NN. Аналогичным образом можно проследить процесс формирования сигнала записи до конца байта. Легко заметить, что минимальное и максимальное число ячеек перехода между любыми двумя зонами смены знака равны 1 и 3 соответственно. Следовательно, MFM-кодирование в терминах RLL может быть названо методом RLL 1,3.
