ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«ИНСОЛАР - КОМПЛЕКТ»
КЛАПАН РЕКУПЕРАЦИОННЫЙ ВЕНТИЛЯЦИОННЫЙ СТЕНОВОЙ (ИНСОЛАР-КРВС-125)
ПАСПОРТ
ИНСОЛАР-КРВС-125.Д0.01
Контактные данные изготовителя:

Россия, 121433, Москва, ул. Большая Филёвская, дом 32, корп. 3
Тел. +7(499)144-06-67, тел./,
http://www. insolar. ru
E-mail: *****@***ru
С О Д Е Р Ж А Н И Е
1.. ОБЩИЕ СВЕДЕНИЯ.. 3
2.. Технические данные. 4
3.. ТРЕБОВАНИЯ К ЭЛЕКТРОПИТАНИЮ... 9
4.. КОМПЛЕКТНОСТЬ. 10
5.. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ. 11
6.. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ.. 12
7.. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ.. 13
8.. ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА) 14
9.. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ. 14
10. маркировка. 14
ПРИЛОЖЕНИЕ А ЦВЕТНЫЕ МЕТАЛЛЫ, ИСПОЛЬЗУЕМЫЕ В ИЗДЕЛИИ 15
ОБЩИЕ СВЕДЕНИЯ
Клапан рекуперационный вентиляционный стеновой (далее – ИНСОЛАР-КРВС) — это современное устройство организации приточно-вытяжной вентиляции. Наличие функции рекуперации позволяет сохранить значительную часть тепла (холода), традиционно сбрасываемого в окружающую среду с вентиляционными выбросами.
Возможные условные обозначения:
ИНСОЛАР-КРВС-125Д0.01 (клапан рекуперационный вентиляционный стеновой с установочным диаметром 125мм, комплектуемый устройством управления эл. двигателем с семисторным управлением (диммером) без таймера и автоматики;
ИНСОЛАР-КРВС–125В1.01 (клапан рекуперационный вентиляционный стеновой с установочным диаметром 125мм, комплектуемый устройством управления эл. двигателем по датчику влажности с таймером);
ИНСОЛАР-КРВС–125Т2.01 (клапан рекуперационный вентиляционный стеновой с установочным диаметром 125мм, комплектуемый устройством управления эл. двигателем по датчику температуры, программируемый);
ИНСОЛАР-КРВС - 125С2.01 (клапан рекуперационный вентиляционный стеновой с установочным диаметром 125мм, комплектуемый устройством управления эл. двигателем по датчику СО2, программируемый;
На изделие выдано: ТУ 4932-004-26362384-2013 от 01.01.2001;
Сертификат соответствия ТС № RU Д-RU. АГ03.В.59431 от 01.01.2001 до 27.11.2017;
-патент на полезную модель № 000 «Приточно-вытяжное вентиляционное устройство» (10 июня 2014г.), патент на изобретение № 000 от 23 июня 2011г. «Приточно-вытяжное вентиляционное устройство для зданий с вентилируемым фасадом»;
Изделие ИНСОЛАР-КРВС - 125.Д0.01 отмечено золотой медалью на 17 Московской международном салоне изобретений и инновационных технологий «Архимед-2014».

Рисунок 1.1. Общий вид ИНСОЛАР-КРВС - 125.Д0.01

1. Дефлектор наружный 5. Корпус 9. Дефлектор внутренний
2. Уплотнение 6. Вентилятор
3. Отверстие в стене 7. Рекуператор
4. Обечайка трубная 8. Воздухораспределитель
Рисунок 1.2. Схема сборочная ИНСОЛАР-КРВС - 125.Д0.01
Технические данные
Таблица 2.1 кратких характеристик ИНСОЛАР-КРВС - 125.Д0.01
Таблица 2.1
Параметр | Размерность | Значение | |
Диапазон рабочих температур | ОС | - 40...+50 | |
Производительность приток/вытяжка | мЗ/час | 85 / 40 | |
Количество ступеней регулирования производительности вентилятора | Плавное бесступенчатое |
| |
КПД | % | 55-65 | |
Питающее напряжение | В / Гц | 220 / 50 | |
Энергопотребление | Вт | 16 | |
Уровень шума на расстоянии 3 м | дБА | 32...40 | |
Толщина стены | мм | 280-1000 | |
Диаметр канала в стене для установки | мм | 133 | |
В таблице 2.2 приведены подробные тех. данные ИНСОЛАР-КРВС - 125.Д0.01 на номинальном и расчетном режима
Таблица 2.2
Технические характеристики
Наименование параметра | Единицы измерения | Значение |
1. Номинальный режим: | - | |
1.1.Параметры вытяжного воздуха | - | |
1.1.1.Температура воздуха на входе в устройство (Т1) | оC | 20 |
1.1.2.Температура воздуха на выходе из устройства (Т2) | оC | 10 |
1.1.3 Расход воздуха | м3/ч | - |
1.1.3.2 Расход воздуха при перепаде давления 10Па при максимальной скорости вентилятора | 27 | |
1.1.3.3 Расход воздуха при перепаде давления 10Па при выключенном вентиляторе | 7 | |
1.1.4.Относительная влажность воздуха на входе в устройство | % | 45 |
1.1.5. Относительная влажность воздуха на выходе из устройства | % | 65 |
1.2.Параметры приточного воздуха | - | |
1.2.1.Температура воздуха на входе в устройство (Т3) | оC | - 5 |
1.2.2.Температура воздуха на выходе из устройства (Т4) | оC | 12,6 |
1.2.3.Расход воздуха | м3/ч | - |
1.2.3.1 Расход воздуха при перепаде давления 10Па при максимальной скорости вентилятора | 86 | |
1.2.3.2 Расход воздуха при перепаде давления 10Па при выключенном вентиляторе | 38 | |
1.2.4.Относительная влажность воздуха на входе в устройство | % | 79 |
1.2.5.Относительная влажность воздуха на выходе из устройства | % | 50 |
1.3. Перепад давления между вытяжным и приточным воздухом на входе в устройство | Па | 10 |
1.4. Теплопроизводительность устройства Q=G/3600*ρ*Cp*(T4-T3), где G-расход воздуха [м3/ч]; ρ – плотность воздуха=1.2 [кг/м3]; Ср - удельная теплоемкость воздуха=1.005 [кДж/кг*К] | Вт | 507 |
1.5.Температурная эффективность рекуперации,[K] К=Т4-Т3/(Т1-Т3), где Т1- температура вытяжного воздуха на входе в устройство; Т2- Температура вытяжного воздуха на выходе из устройства; Т3- Температура приточного воздуха на входе в устройства; Т4- Температура приточного воздуха на выходе из устройства; | - | 0,5 |
1.6. Коэффициент преобразования энергии в устройстве, [Э] Э=Q/N, где Q – тепловая мощность, Вт; N – электрическая мощность, Вт | - | 31.6 |
1.7.Средний коэффициент теплопередачи от вытяжного воздуха к приточному | Вт/кв. м оС | 120 |
2. Расчетный режим : | ||
2.1.Параметры вытяжного воздуха | ||
2.1.1.Температура воздуха на входе в устройство (Т1) | оC | 20 |
2.1.2.Температура воздуха на выходе из устройства (Т2) | оC | 10 |
2.1.3.Расход воздуха | м3/ч | - |
2.1.3.1 Расход воздуха при перепаде давления 10Па при максимальной скорости вентилятора | 32 | |
2.1.3.2 Расход воздуха при перепаде давления 10Па при выключенном вентиляторе | 11 | |
2.1.4.Относительная влажность воздуха на входе в устройство | % | 45 |
2.1.5. Относительная влажность воздуха на выходе из устройства | % | 70 |
2.2.Параметры приточного воздуха | ||
2.2.1.Температура воздуха на входе в устройство (Т3) | оC | Минус 29 |
2.2.2.Температура воздуха на выходе из устройства (Т4) | оC | 4 |
2.2.3.Расход воздуха | м3/ч | - |
2.2.3.1 Расход воздуха при перепаде давления 10Па при максимальной скорости вентилятора | 78 | |
2.2.3.2 Расход воздуха при перепаде давления 10Па при выключенном вентиляторе | 42 | |
2.2.4.Относительная влажность воздуха на входе в устройство | % | 75 |
2.2.5.Относительная влажность воздуха на выходе из устройства | % | 50 |
2.3. Перепад давления между вытяжным и приточным воздухом на входе в устройство | Па | 10 |
2.4. Теплопроизводительность устройства Q=G/3600*ρ*Cp*(T4-T3), где G-расход воздуха [м3/ч]; ρ – плотность воздуха=1.2 [кг/м3]; Ср - удельная теплоемкость воздуха=1.005 [кДж/кг*К] | Вт | 862 |
2.5. Температурная эффективность рекуперации,[K] К=Т4-Т3/(Т1-Т3), где Т1- температура вытяжного воздуха на входе в устройство; Т2- Температура вытяжного воздуха на выходе из устройства; Т3- Температура приточного воздуха на входе в устройства; Т4- Температура приточного воздуха на выходе из устройства; | - | 0,67 |
2.6. Коэффициент преобразования энергии в устройстве, [Э] Э=Q/N, где Q – тепловая мощность, Вт; N – электрическая мощность, Вт | 53,8 | |
2.7.Средний коэффициент теплопередачи от вытяжного воздуха к приточному | Вт/кв. м оС | 168 |
3. Потребляемая электрическая мощность: | Вт | 16 |
4. Уровень шума | Дб | 32-40 |
5. Частота вращения вентилятора | мин-1 | 1500 |
6. Площадь поверхности теплообмена*) | м2 | 0,26 |
7. Масса, не более | кг | 1,2 |
8. Габариты (длинна*) х ширина х высота) | мм | 543х190х190 |
9. Пределы регулирования: -температуры внутреннего воздуха ; -относительной влажности внутреннего воздуха в помещении | оС % | Нет 20-90 |
*) Показатели в таблице приведены для устройства ИНСОЛАР-КРВС - 125.Д.01 при толщине стены 0,35 м и длине блока рекуператора -0,2м.
ИНСОЛАР-КРВС - 125.Д0.01 изготавливается для поставки внутри страны и на экспорт в климатическом исполнении У категории размещения 1,2,3,4 и 5 по ГОСТ 15150 с ограничением температуры окружающего воздуха от -40 до +50 0С.
ИНСОЛАР-КРВС - 125.Д0.01 устанавливается в цилиндрический канал диаметром 135мм. Канал может быть расположен:
· в фасадной ограждающей конструкции здания рядом с окном на высоте 1.8 м от поверхности пола и 350 мм от оконного проема; или
· под подоконником, посередине открывающейся створки окна; или
· над радиатором системы отопления.

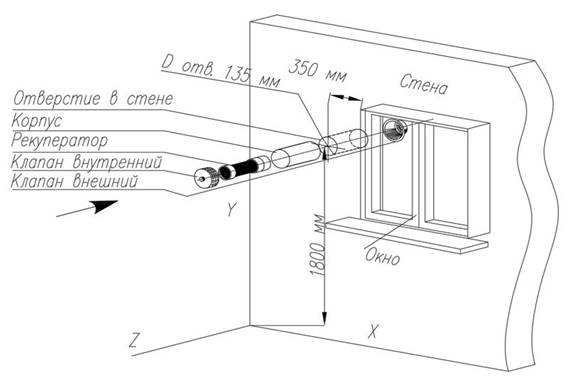

Рисунок 2.1. Схема установки ИНСОЛАР-КРВС - 125.Д0.01

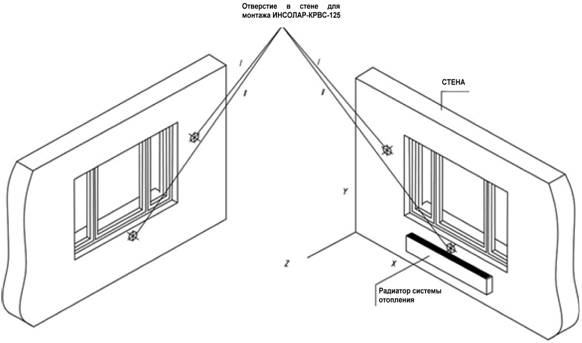

Рисунок 2.2. Возможные варианты размещения ИНСОЛАР-КРВС - 125.Д0.01 (вариант│ и ║)
Для подключения ИНСОЛАР-КРВС - 125.Д0.01 к электропитанию необходимо пульт управления, входящий в комплект устройства, присоединить к двигателю вентилятора согласно прилагаемой схеме рисунка 2.3.

Рисунок 2.3. Схема электрических соединений ИНСОЛАР-КРВС - 125.Д0.01
Типовой вид устройства управления, комплектуемое модификацию клапана ИНСОЛАР-КРВС - 125.Д0.01 изображено на рисунке 2.4.

Рисунок 2.4. Типовой вид устройства управления клапана ИНСОЛАР-КРВС - 125.Д0.01

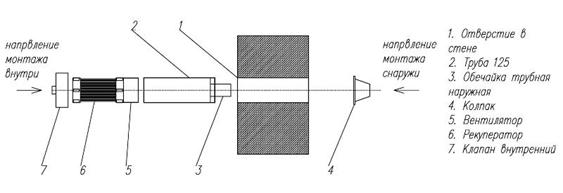

На рисунке 2.5 представлена схема сборки ИНСОЛАР-КРВС - 125.Д0.01

Рисунок 2.5. Схема сборки клапана ИНСОЛАР-КРВС - 125.Д0.01
В таблице 2.2 изображены зависимости расходов притока и вытяжки при разных перепадах давлений
Таблица 2.2
Зависимость расходов притока и вытяжки при разных перепадах давлений (с вентилятором и без него)
Скорость вентилятора | Перепад давления ∆ Р, Па | |||||||||||
∆ Р1 | ∆ Р2 | ∆ Р3 | ∆ Р4 | ∆ Р5 | ∆ Р6 | ∆ Р7 | ∆ Р8 | ∆ Р9 | ∆ Р10 | ∆ Р20 | ∆ Р50 | |
Расход приток/вытяжка, м3/ч | ||||||||||||
3 | 81/37 | 75/36 | 74/35 | 77/34 | 78/34 | 84/33 | 85/32 | 86/34 | 84/32 | 86/30 | 115/29* | 139/30* |
2 | 68/29 | 70/24 | 62/22 | 72/16 | 66/17 | 64/16 | 70/22 | 72/26 | 65/27 | 81/29 | 104/19* | 110/30* |
1 | 33/5 | 30/6 | 41/7 | 41/7 | 42/8 | 43/10 | 50/16 | 53/20 | 50/23 | 48/12 | 54/16* | 70/33* |
0 (выкл.) | 10/1,7* | 14/3* | 27/6* | 27/7* | 27/5* | 36/11* | 39/11* | 34/16* | 30/10* | 41/10* | 45/15* | 55/30* |
Примечание: *- оба канала работают на приток в помещение при созданном перепаде давления.
ТРЕБОВАНИЯ К ЭЛЕКТРОПИТАНИЮ
3.1. Электрическое питание должно осуществляться от однофазной трехпроводной сети переменного тока частотой 50 Гц и напряжением 220 В с проводом заземления. Напряжение цепей управления – 220 В. Требования к качеству электрической энергии по ГОСТ 13109-87.
3.2. Допускаемые отклонения напряжения от номинального значения в пределах от минус 10 % до плюс 15 %, частоты тока ± 5 % .
Перекос фаз не более 3 %.
КОМПЛЕКТНОСТЬ
Таблица 1
Комплектность
Наименование | Количество, шт. | |
1 | Клапан рекуперационный вентиляционный стеновой ИНСОЛАР-КРВС - 125.Д0.01 в сборе | 1 |
2 | Утеплитель типа «пенофол» лист 0,43х0,45х0,005м | 1 |
3 | Пульт управления | 1 |
4 | Кабель соединительный ПВС 3х0.75- 3 м. п. | 1 |
5 | Руководство по монтажу и эксплуатации | 1 |
6 | Паспорт | 1 |
7 | Упаковка | 1 |
СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Клапан рекуперационный вентиляционный стеновой
ИНСОЛАР-КРВС - 125.Д0.01, заводской номер
изготовлено и принято в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.
Начальник ОТК
МП _____________ __________________
личная подпись расшифровка подписи
________________
год, месяц, число
линия отреза при поставке на экспорт
Руководитель
предприятия
________________________________
Обозначение документа, по которому производится поставка
МП _____________ __________________
личная подпись расшифровка подписи
________________
год, месяц, число
СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ
Клапан рекуперационный вентиляционный стеновой
ИНСОЛАР-КРВС - 125.Д0.01 заводской номер
было подвергнуто на ________________________________________________ консервации согласно требованиям, предусмотренным эксплуатационной документацией.
Дата консервации ________________________
Наименование и марка консерванта ______________________________
Срок защиты:
при _____________________________________ ____________
(указать нормальные условия) (срок)
при _____________________________________ ____________
(указать экстремальные условия – при необходимости) (срок)
Консервацию произвёл_________________________ М. П.
Изделие после консервации принял_______________________
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Клапан рекуперационный вентиляционный стеновой ИНСОЛАР-КРВС - 125.Д0.01 заводской номер
упаковано __________________________________ согласно требованиям,
наименование или код изготовителя
предусмотренным в действующей технической документации.
_____________________ ________________ __________________
должность личная подпись расшифровка подписи
_______________________________
год, месяц, число
ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)
8.1. Гарантийный срок работы – 12 месяцев с момента ввода в эксплуатацию, полный ресурс изделия не менее 50 тыс. часов.
8.2. В случае отсутствия отметки о дате продажи изделия, гарантийный срок исчисляется с даты изготовления.
8.3. Гарантийные обязательства производителя ИНСОЛАР-КРВС - 125.Д0.01 не распространяются на устройства, имеющие механические повреждения.
8.4. В случае появления нарушений в работе рекуператора по вине производителя в течение гарантийного срока, потребитель имеет право на бесплатный ремонт (замену) изделия.
СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
9.1. При выходе из строя ИНСОЛАР-КРВС - 125.Д0.01 или его отдельных узлов и деталей в течение гарантийного срока по вине предприятия-изготовителя для рассмотрения претензий вызывается представитель предприятия-изготовителя.
9.2. Разборка отдельных элементов и узлов ИНСОЛАР-КРВС - 125.Д0.01 для составления акта-рекламации может производиться только с участием представителя предприятия-изготовителя.
При наличии письменного согласия предприятия-изготовителя на разборку и составление рекламационного акта без его участия, в комиссию по составлению акта должны быть включены представители не менее двух незаинтересованных организаций и предприятий, компетентных в вопросах эксплуатации вентиляционного и теплообменного оборудования.
9.3. При составлении акта-рекламации необходимо указать:
наименование и полный почтовый адрес рекламирующей организации, время и место составления акта;
заводской номер ИНСОЛАР-КРВС - 125.Д0.01 и дату его изготовления;
кем и когда произведён монтаж, наименование организаций, фамилию монтёра и номер его удостоверения на право производства вентиляционного и теплообменного оборудования;
дату сдачи ИНСОЛАР-КРВС - 125.Д0.01 в эксплуатацию и общую длительность работы в часах с момента пуска, подробное описание возникших неисправностей с указанием причин возникновения и обстоятельств, при которых они были обнаружены.
МАРКИРОВКА
Устройство ИНСОЛАР-КРВС - 125.Д0.01 маркируется водостойкой краской на внутреннюю поверхность корпуса. Маркировка содержит:
- в первой строке - модель установки;
- во второй строке - порядковый номер установки;
- год изготовления;
Маркировка наносится:
- на внутреннюю деталь корпуса ИНСОЛАР-КРВС - 125.Д0.01;
- на вентилятор.
ПРИЛОЖЕНИЕ А
ЦВЕТНЫЕ МЕТАЛЛЫ, ИСПОЛЬЗУЕМЫЕ В ИЗДЕЛИИ
Наименование | Марка цветного металла или сплава | Количество цветного металла или сплава в изделии, кг | Примечание |
Проволока медная (обмотка эл. двигателя вентилятора) | 0,01 |
