5.3 Прибор должен размещаться таким образом, чтобы антенна была направлена в сторону источника поля.

5.4 При считывании с цифрового индикатора результатов измерения следует учитывать, что время установления показаний прибора около 5 с.

5.5 Измерения можно выполнять через 30 с после включения прибора.

5.6 Максимальное показание индикатора 199 В/м при измерении в полосе 1 и 19,9 В/м при измерении в полосе 2. При напряженности электрического поля, превышающем указанные значения, на индикаторе загорается “1” старшего разряда. Остальные цифры при этом гаснут. При измерении с делителем показания прибора необходимо умножать на 10.

5.7 При измерении переменных электрических полей, создаваемых мониторами ПЭВМ, прибор используется с дисковым пробником, выполненным по ГОСТ Р 50949-2001. Дисковый пробник переменного электрического поля должен быть направлен в сторону источника поля и заземлен. Работа прибора с дисковым пробником требует обязательного его заземления при проведении измерений.

5.8 Во избежание выхода из строя прибора запрещается прикасаться руками к диполям антенны.

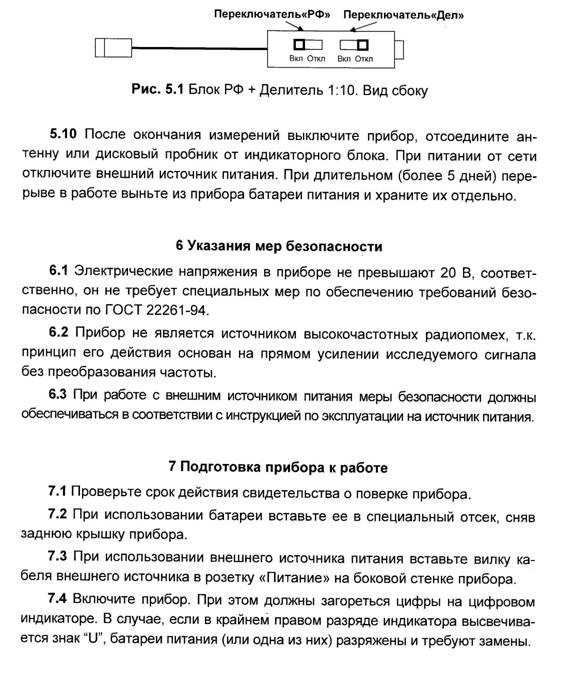

5.9 Для измерения электрического поля в диапазоне частот 5 Гц…2к Гц в режиме измерения с режекторным фильтром (РФ), т. е. с вырезанной полосой частот 45 Гц…55 Гц, следует пользоваться блоком РФ и делителя (см. рис. 5.1), на боковой панели которого расположены переключатели «РФ» и «Дел». Выбор варианта режима измерения осуществляется по таблице:

Вариант режима измерения	Переключатель режекторный фильтр «РФ»	Переключатель делитель «Дел»
Без режекторного фильтра и без делителя	откл	откл
Без режекторного фильтра с делителем	откл	вкл
С режекторным фильтром без делителя	вкл	откл
С режекторным фильтром и делителем	вкл	вкл

8 Методика выполнения измерений

8.1 Измерение напряженности электрического поля в диапазоне частот 5 Гц … 400 кГц

8.1.1 Подсоедините антенну дипольную к разъему на торцевой стенке индикаторного блока.

8.1.2 Выберите полосу частот, установив в соответствующее положение кнопочный переключатель диапазонов на передней панели индикаторного блока.

8.1.3 Включите прибор.

8.1.4.1 1-й способ. Установите антенну прибора так, чтобы точка пересечения оси симметрии антенны с измерительной осью, проходящей через центры диполей, совпала с выбранной (измеряемой) точкой пространства. Сориентируйте антенну в данной точке по максимуму показаний прибора. На индикаторе прибора отобразится значение вектора измеряемого параметра Еинд. Считайте измеренное значение.

8.1.4.2 2-й способ. Для определения вектора напряженности электрического поля в выбранной точке пространства нужно измерить три взаимно-ортогональные составляющие этого вектора ЕиндX, ЕиндY, ЕиндZ.. Установите антенну прибора так, чтобы ее измерительная ось совпала с одной из ортогональных осей координат X, Y, Z, а точка пересечения измерительной оси с осью симметрии антенны совпала с выбранной (измеряемой) точкой пространства. Считайте измеренные значения Еинд(X, Y, Z). Определите значение вектора напряженности электрического поля Еинд по формуле:

Еинд = ÖЕиндX2 +ЕиндY2 +ЕиндZ2

8.2 Измерение напряженности электрического поля от экрана видеомонитора компьютера в диапазоне частот 5 Гц … 400 кГц

8.2.1 Подсоедините дисковый пробник к разъему на торцевой стенке индикаторного блока.

8.2.2 Заземлите дисковый пробник с помощью заземляющего провода, закрепленного на нем.

8.2.3 Выберите полосу частот, установив в соответствующее положение кнопочный переключатель диапазонов на передней панели индикаторного блока.

8.2.4 Установите прибор таким образом, чтобы он был направлен дисковым пробником в сторону тестируемого технического средства, а центр дискового пробника находился в выбранной точке пространства.

8.2.5 Включите прибор.

8.2.6 На индикаторе прибора отобразится значение измеряемого параметра Еинд. Считайте измеренное значение.

9 Техническое обслуживание

Техническое обслуживание прибора включает:

- содержание прибора в чистоте;

- предохранение прибора (в особенности, диполей антенны, дискового пробника и разъемов) от повреждений;

- своевременную замену батарей питания или подзарядку аккумуляторов.

10 Правила хранения прибора

10.1 Прибор до введения в эксплуатацию следует хранить на складе в упаковке предприятия-изготовителя при температуре окружающего воздуха от + 5 °С до + 40 °С и относительной влажности воздуха не более 80 % при температуре + 35 °С.

10.2 Хранить прибор без упаковки следует при температуре окружающего воздуха + 10 °С … + 35 °С и относительной влажности воздуха не более 80 % при температуре + 25 °С.

10.3 Не допустимо попадание внутрь прибора посторонних предметов. В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозийно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69.

11 Транспортирование

11.1 Предельные условия транспортирования в соответствии с группой 2 ГОСТ 22261-94. 26

11.2 Транспортирование прибора допускается производить автомобильным, железнодорожным и авиационным транспортом на любое расстояние при температуре – 50 °С … + 50 °С, относительной влажности не более 98 % при +35 °С и атмосферном давлении 84 кПа ... 107 кПа.

11.3 В случае кратковременного транспортирования на открытых платформах или на автомашинах тара с прибором должна быть закрыта брезентом.

11.4 Тара с прибором должна быть закреплена на транспортном средстве с целью предотвращения перемещений и соударений.

11.5 Меры предосторожности, которые следует соблюдать при погрузочно-разгрузочных операциях: «не бросать», «не ударять».

Измеритель магнитного поля ИМП-05

Введение

Настоящее руководство предназначено для изучения порядка и особенностей правильной эксплуатации измерителя магнитного поля ИМП-05 (далее "прибор"), а также является руководством для проведения его метрологической поверки.

1 Назначение

1.1  Прибор предназначен для изотропного измерения магнитной индукции (плотности магнитного потока) переменных магнитных полей при специальной оценке условий труда, при производственном контроле, при гигиенической оценке безопасности производственного оборудования и бытовой техники, безопасности производственных зон и рабочих мест, селитебных территорий, жилых и производственных помещений.

1.2 Прибор является измерителем ненаправленного приема и соответствует общим техническим требованиям ГОСТ Р 51070-97 на измерители напряженности электрических и магнитных полей, предназначенные для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.

1.3 Основное назначение прибора – контроль магнитных полей, создаваемых техническими средствами и измеряемых по:

- СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы";

- СанПиН 2.2.2/2.4.2620-10 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работ» (Изменения № 2 к СанПиН 2.2.2/2.4.1340-03);

- СП 1.1.1058-01 "Организация и проведение производственного контроля за соблюдением санитарных правил и выполнением санитарно-противоэпидемиологических (профилактических) мероприятий";

- СП 2.2.2.1327-03 "Гигиенические требования к организации технологических процессов, производственному оборудованию и рабочему инструменту";

- ГОСТ Р 50923-96 "Дисплеи. Рабочее место оператора. Общие эргономические требования и требования к производственной среде. Методы измерения";

- ГОСТ Р 50949-2001 "Средства отображения информации индивидуального пользования. Методы измерений и оценки эргономических параметров и параметров безопасности".

1.4 В пределах своих технических характеристик прибор может использоваться для измерения магнитных полей независимо от природы их возникновения, в том числе при контроле по СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях" и СанПиН 2.1.2.2645-10 "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях".

1.5 Прибор осуществляет прямые измерения магнитной индукции в реальном масштабе времени. Соответственно он может быть использован для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.

1.6. Прибор может работать в производственных помещениях при следующих климатических условиях:

- температура окружающего воздуха	+ 10 °С... + 35 °С;
- атмосферное давление	84 кПа … 107 кПа;
- относительная влажность воздуха, не более	80 % при + 25 °С.

2  Основные технические данные

2.1. Измеритель магнитного поля ИМП–05 состоит из двух блоков, работающих в следующих диапазонах частот:

- ИМП-05/1	5 Гц... 2000 Гц	5 Гц... 2000 Гц
- ИМП-05/2	2 кГц... 400 кГц	“Полоса 2”.

2.2. Диапазон измеряемых значений магнитной индукции:
