В реальных условиях может одновременно использоваться как параллельное, так и последовательное присоединение пиковых источников. Выбор конкретных схем определяется гидравлическими характеристиками существующих тепловых сетей и необходимыми условиями резервирования.

Предлагаемое изменение структуры системы теплоснабжения позволяет снизить тепловую мощность, отпускаемую непосредственно от ТЭЦ до уровня мощности теплофикационного оборудования турбин. При этом условии по существующим трубопроводам без изменения диаметра может быть пропущен прежний расход воды, что обуславливает возможность перехода в зоне ТЭЦ на пониженный температурный график.

Протяженность тепловых сетей после пикового источника сравнительно меньше общей протяженности сети изначальной системы, что позволяет допустить большие потери давления (напора) при условии обеспечения прежнего располагаемого напора у наиболее удаленных потребителей. В соответствии с этим в сетях после пикового источника также возможно перейти на пониженный график с увеличенными расходами сетевой воды.

Предлагаемая структурная схема СЦТ приводит к децентрализации источников тепла с возможностью их взаимного резервирования и одновременно позволяет перейти на пониженный температурный график в тепловых сетях, что должно обеспечить повышение надежности теплоснабжения. Переход на предлагаемую структурную схему СЦТ потребует только доведения до необходимого уровня автоматизацию тепловых пунктов потребителей.

Кроме указанных преимуществ, предлагаемая схема позволяет увеличивать присоединенную нагрузку и мощность системы теплоснабжения по отдельным направлениям тепловых сетей за счет наращивания мощности пиковых источников, не изменяя диаметры трубопроводов остальной сети и характеристики других источников тепла, входящих в СЦТ.

НЕ нашли? Не то? Что вы ищете?

Следует отметить, что гидравлические и тепловые режимы тепловых сетей и источников тепла кроме прочих условий зависят также от места подключения пикового источника к тепловой сети, т. е. от удаления подключаемого пикового источника от ТЭЦ.

В качестве примера определения показателей режимов и оценки основных условий реконструкции СЦТ были рассмотрены требуемые параметры и режимы работы при изменении схемы системы централизованного теплоснабжения с условной расчетной тепловой нагрузкой потребителей 1 Гкал/ч.

К изначальной тепловой сети присоединены потребители только с нагрузкой отопления при расчетной температуре в помещениях +18оС. При этих условиях и температурном графике традиционной схемы 150/70 оС расход воды в сети постоянен и равен 12.5 т/ч.

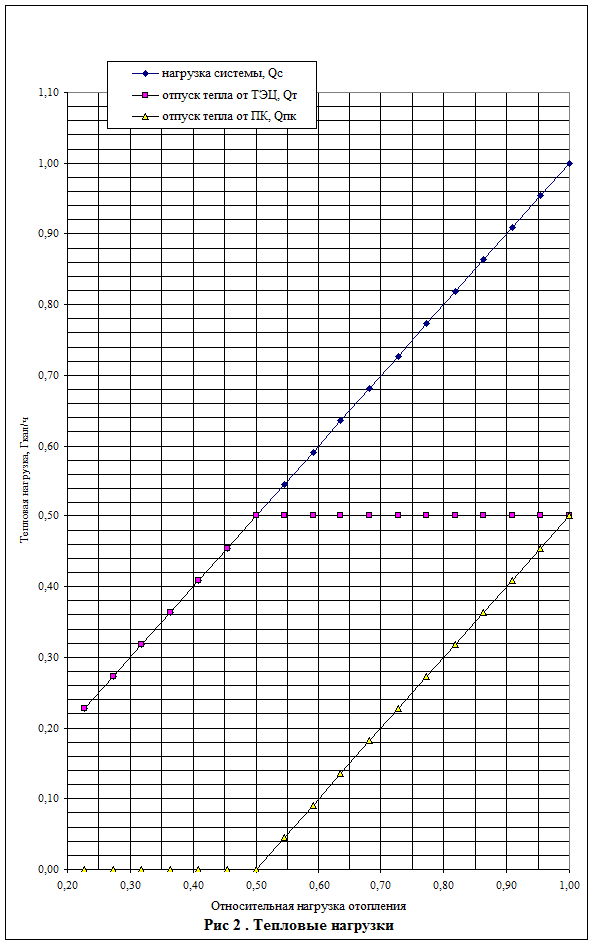

Принималось, что коэффициент теплофикации для изначальной традиционной схемы равен 0.5, т. е. из теплофикационных отборов турбин покрывается половина расчетной нагрузки системы. Другую половину обеспечивает пиковая котельная. График покрытия тепловой нагрузки системы теплоснабжения в зависимости от температуры наружного воздуха (относительной нагрузки отопления), принятый исходя из условия максимальной загрузки по теплу теплофикационных турбин ТЭЦ приведен на рис. 2

Рис. 2 График покрытия тепловой нагрузки системы теплоснабжения.

Для предварительного анализа будем считать, что присоединение тепловой нагрузки распределено равномерно по тепловой сети, которая представляет собой одну тупиковую магистраль переменного по длине сети диаметра. Общая относительная протяженность сети равна 1.

Схемы изначальной системы теплоснабжения и системы после переноса пикового источника (пиковой котельной) в район теплопотребления приведены на рис. 3. На этом же рис. приведены используемые в дальнейшем условные обозначения основных параметров режимов СЦТ.

а. Начальная (традиционная) схема СЦТ

б. Преобразованная схема СЦТ

Рис. 3 Схема преобразования СЦТ и условные обозначения.

Условные обозначения:

1 - Теплофикационное оборудование ТЭЦ

2 - Пиковый источник (пиковая котельная)

Для оценки изменения гидравлических режимов системы теплоснабжения было принято, что в тепловой сети при традиционной схеме имеет место линейное изменение напора по длине трубопроводов. При этом относительный располагаемый напор на ТЭЦ при традиционной схеме равен 1, а устойчивость сети (отношение располагаемого напора на абонентском вводе к располагаемому напору на ТЭЦ) составляет 0.2, т. е. располагаемый напор у последнего потребителя равен 20% от развиваемого напора на ТЭЦ.

По результатам проведенных расчетов будет в основном показана техническая возможность реализации переноса пикового источника в район теплопотребления и рекомендуемые при этом режимы работы системы теплоснабжения. Следует учитывать также, что выбор основных параметров и решений (соотношение мощностей, место расположения пикового источника, принимаемые температурные графики и т. д.) очевидно определяется не только чисто техническими, но и технико-экономическими условиями. В предлагаемом материале технико-экономические условия не рассматриваются.

Для новой системы теплоснабжения принят тот же график покрытия суммарной тепловой нагрузки системы, что и для изначальной сети, который приведен на рис. 2, т е. пиковый источник обеспечивает при расчетных условиях половину нагрузки и коэффициент теплофикации для СЦТ в целом остается равным 0.5.

Будем считать, что для потребителей, подключенных к сети после перенесенного пикового источника (зона ПК) принимается отопительный температурный график 130/70оС. Для потребителей зоны ТЭЦ расчетный температурный график принят более низким исходя из возможности теплофикационных отборов турбин и равным 120/70оС.

При условии автоматизации тепловых пунктов потребителей температура в обратной линии сети при реконструкции не изменится и останется равной этой температуре для исходной тепловой сети.

Возможная точка подключения пикового источника к тепловым сетям при принятых условиях определяется гидравлическим режимом исходной системы и условиями получаемых гидравлических режимов при переносе пикового источника, для которых должно быть выполнено требование обеспечения преждних располагаемых напоров на присоединенных потребителях.

Как показали проведенные расчеты теплогидравлических режимов преобразованной системы теплоснабжения наиболее близкая к ТЭЦ точка подключения пикового источника при условии обеспечения заданных располагаемых напоров у присоединенных потребителей составляет 60% от общей протяженности первоначальной тепловой сети, т. е удалена на 0.6 относительных единиц общей протяженности сети от ТЭЦ. При этом, расчетная тепловая нагрузка потребителей зоны ТЭЦ составит 0.6 Гкал/ч, а зоны пиковой котельной 0.4 Гкал/ч.

Для СЦТ после реконструкции сохраняется исходный график покрытия суммарных тепловых нагрузок системы. Однако графики покрытия нагрузок зон ТЭЦ и пиковой котельной для условий рис. 2 имеют более сложный характер.

График покрытия тепловых нагрузок потребителей зоны ТЭЦ в зависимости от относительной нагрузки отопления приведен на рис. 4, график покрытия тепловых нагрузок потребителей зоны пиковой котельной – на рис. 5

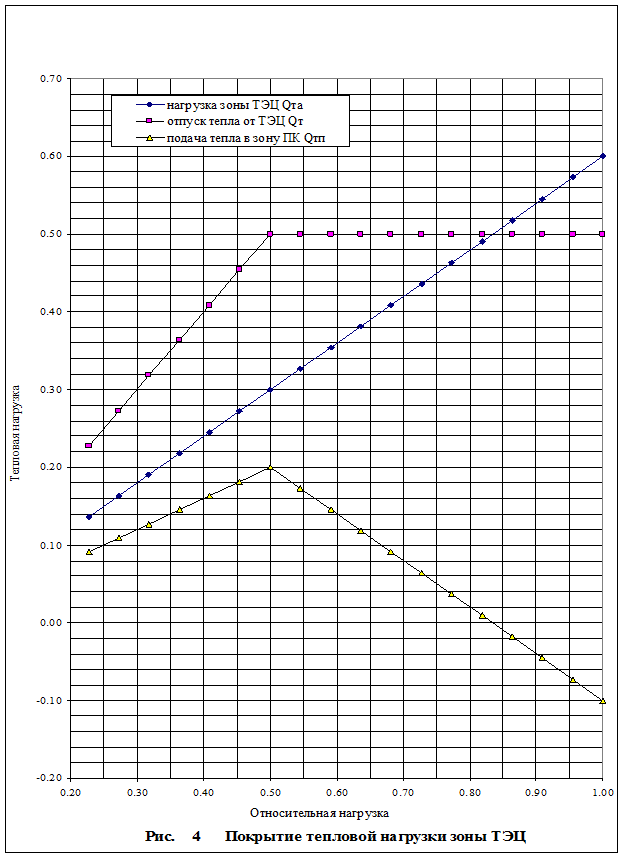

На рис. 4 показаны графики изменения нагрузки потребителей зоны ТЭЦ и отпуска тепла от ТЭЦ. Приведен также график подачи тепла от ТЭЦ в зону пикового источника (в зону ПК). Последний, при относительных нагрузках больших 0.83 (при низких температурах наружного воздуха) имеет отрицательные значения, что говорит о необходимости подачи тепла в зону ТЭЦ от пикового источника.

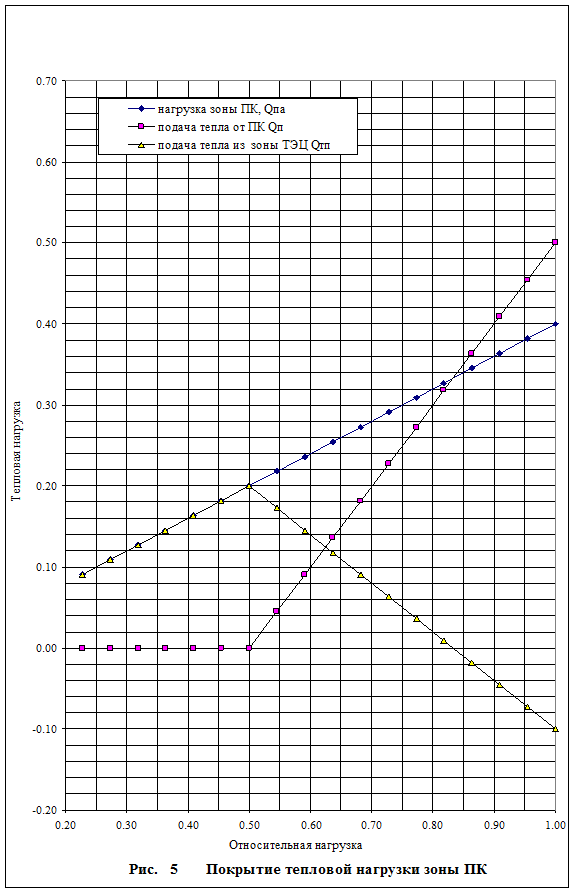

На рис 5 приведены графики нагрузки потребителей зоны ПК и отпуска тепла от пикового источника. На этом же рис. показан также график подачи тепла в зону ПК от ТЭЦ, который при относительных нагрузках больших 0.83 имеет отрицательные значения, свидетельствующие, как уже отмечалось, о подаче тепла от пикового источника в зону ТЭЦ.

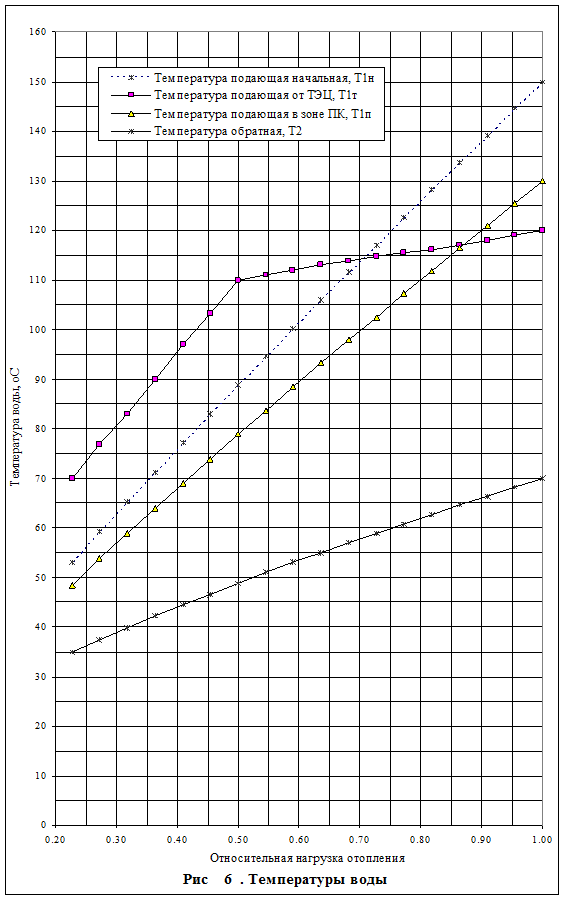

Температурные графики СЦТ для зоны ТЭЦ и пиковой котельной приведены на рис. 6, на котором для сравнения показан также температурный график исходной СЦТ.

Как следует из рис. 6, температурный график от ТЭЦ преобразованной системы теплоснабжения имеет сложную зависимость от температуры наружного воздуха. Максимальная температура при расчетных условиях соответствует, как указывалось ранее 120 оС, а минимальная температура сетевой воды от ТЭЦ в точке начала (окончания) отопительного периода принята равной 70 оС. Рассматриваемый график имеет точку излома при относительной нагрузке равной 0.5, соответствующей точке включения пиковой котельной. Температура в этой точке определяет наибольший расход воды в трубопроводах зоны ТЭЦ, передаваемый в зону ПК, что обуславливает наиболее напряженный гидравлический режим зоны ТЭЦ и системы теплоснабжения в целом. Температура в точке излома определялась исходя из условий обеспечения необходимых гидравлических условий для присоединенных потребителей при принятой точке подключения переносимого пикового источника.

Следует отметить, что уровень температур в подающей линии от теплофикционной части ТЭЦ определяет эффективность комбинированной выработки тепловой и электрической энергии и чем он ниже, тем выше удельная комбинированная выработка.

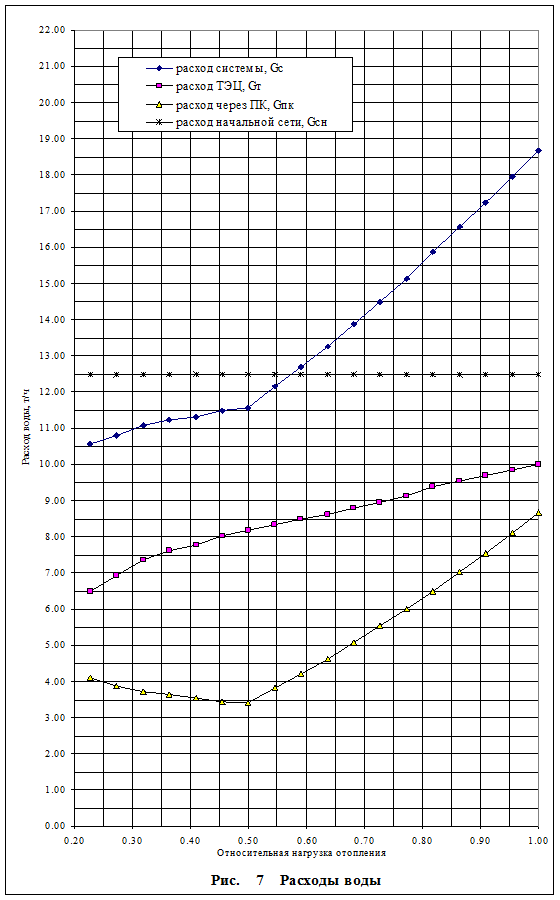

Соответствующие приведенным выше данным по температурам в различных частях схемы СЦТ при принятой точке переноса пикового источника графики расходов воды в зависимости от относительной нагрузки отопления (температуры наружного воздуха) на различных участках схемы системы теплоснабжения приведены на рис.7. Для сравнения на рисунке приведен требуемый график расхода сетевой воды от ТЭЦ для исходной системы теплоснабжения при температурном графике 150/70 оС.
