Структура современных систем теплоснабжения и предложения по ее изменению (стр. 5 )

Как следует из рис. 7 расход воды от ТЭЦ в реконструируемой системе теплоснабжения существенно ниже изначального значения в 12.5 т/ч и возрастает при понижении температуры наружного воздуха от 6.5 до 10.0 т/ч. Расход воды через пиковый источник при понижении температуры воздуха сначала снижается от 4.1 до 3.6 т/ч и далее возрастает до максимального значения при расчетных условиях, равного 8.7 т/ч.

Так же как и при отпуске тепла, в реконструируемой СЦТ имеют место перетоки воды между зоной ТЭЦ и зоной ПК. Расходы воды по зонам приведены на рис. 8 и 9.

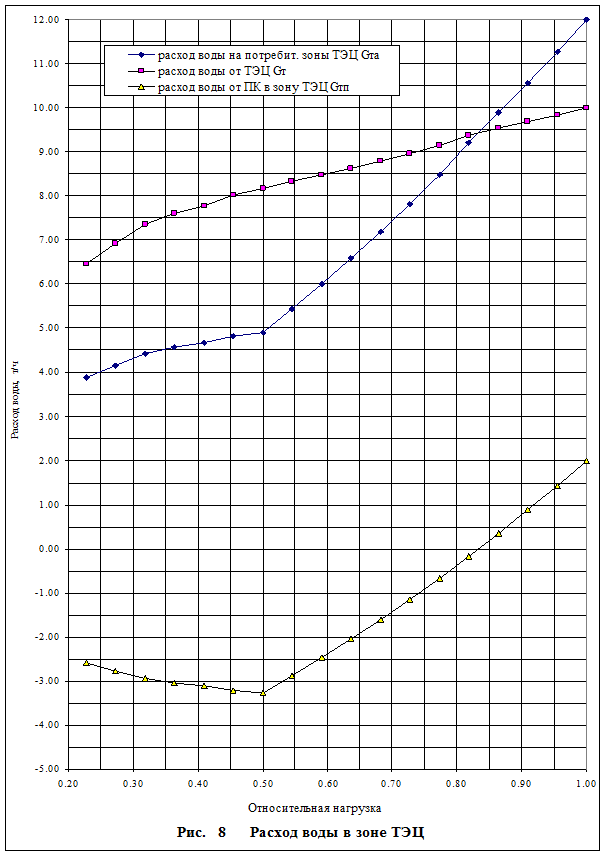

На рис.8 приведены график суммарного расхода воды для потребителей зоны ТЭЦ, график расхода воды от ТЭЦ и график подачи воды в зону ТЭЦ от пикового источника. Последний имеет отрицательные значения для относительных нагрузок менее 0.83 и показывает, что при этих относительных нагрузках имеет место подача воды из трубопроводов зоны ТЭЦ (от ТЭЦ) на пиковый источник.

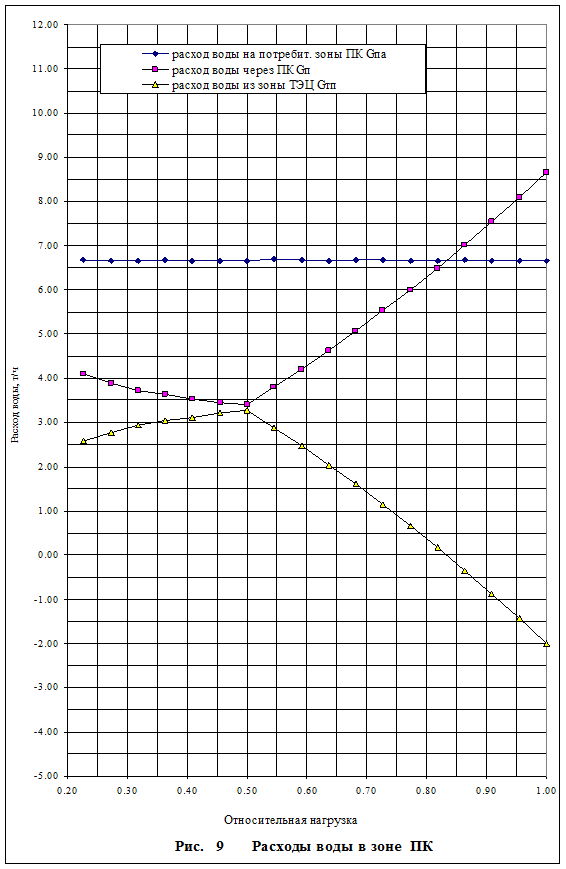

На рис. 9 приведены графики расходов воды в зоне пикового источника, а также графики расходов воды для потребителей зоны ПК, расхода воды через пиковый источник и расходов воды от ТЭЦ в зону ПК. При этом максимальное значение расхода воды, подаваемого от ТЭЦ на пиковый источник отмечается при относительной нагрузке, равной 0.5 и соответствующей точке включения пиковой котельной. Величина этого расхода составляет 3.3 т/ч.

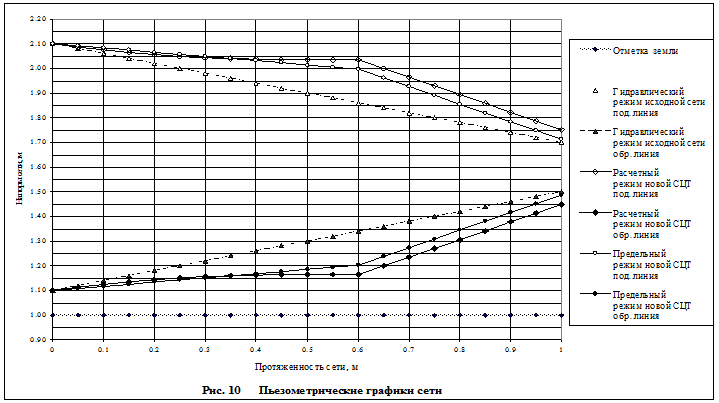

По приведенным выше данным о расчетном гидравлическом режиме исходной сети и условиях подключения тепловой нагрузки были проведены расчеты гидравлических режимов и построены пьезометрические графики реконструируемой сети для характерных относительных нагрузок (температур наружного воздуха), приведенные на рис. 10.

На рис. показаны пьезометрические графики при расчетной температуре наружного воздуха, при наиболее напряженном гидравлическом режиме, соответствующем относительной нагрузке в точке начала работы пикового источника и, для сравнения, пьезометрический график тепловой сети исходной системы теплоснабжения. Как следует из рис. 10 требования по гидравлическим режимам для преобразованной СЦТ (требования по располагаемым напорам присоединенных потребителей) выполняются при всех режимах.

Полученные результаты расчетов показывают возможность технической реализации предлагаемого изменения схемы СЦТ, при этом результаты приведены для одного из возможных вариантов. Для принятых условий изменения схемы возрастают затраты на перекачку теплоносителя и ухудшаются показатели удельной комбинированной выработки тепловой энергии, поскольку отпуск тепла от теплофикационного оборудования ТЭЦ производится при более высоких температурах в подающей линии тепловой сети зоны ТЭЦ, чем для исходной схемы СЦТ. Однако для измененной схемы системы теплоснабжения снижется уровень максимальных температур в подающей линии, что вместе с децентрализацией источников тепла позволит повысить надежность теплоснабжения при некотором снижении его экономичности.

Технико-экономические показатели рассмотренного выше варианта реконструкции СЦТ при заданных расчетных температурных графиках определяются принятой точкой присоединения к тепловой сети пикового источника тепла. Так удаление точки подключения пикового источника от ТЭЦ приводит улучшению показателей гидравлических режимов, а именно к увеличению располагаемых напоров в тепловой сети. Это обстоятельство позволяет или увеличить расход воды от ТЭЦ при снижении температуры в подающей линии зоны ТЭЦ и улучшить тем самым показатели комбинированной выработки тепловой и электрической энергии, или снизить располагаемые напоры на ТЭЦ и пиковом источнике, снижая дополнительный расход электроэнергии на перекачку теплоносителя. При этом следует учитывать также изменение тепловых потерь в тепловых сетях, связанное с изменением температурного режима тепловых сетей

Выбор основных параметров изменяемой схемы СЦТ является результатом технико-экономических оптимизационных расчетов и в предлагаемом материале не рассматривается.

4. Выводы.

1. Существующие развитые системы централизованного теплоснабжения на базе крупных городских ТЭЦ с традиционной схемой компоновки требуют реконструкции, как по используемому оборудованию, так и по структурным схемам. Такая реконструкция должна приводить в первую очередь к повышению надежности теплоснабжения и обеспечению возможностей по увеличению присоединяемой нагрузки.

2. Приведенные в современной технической литературе предложения по изменению схем систем теплоснабжения вызывают ряд замечаний. Большая часть этих предложений позволяет повысить эффективность использования комбинированной выработки но практически малоприменимы для действующих СЦТ из-за значительных затрат на их реализацию, связанных в основном с тепловыми сетями. Другие предложения требуют комплексного анализа и проведения дополнительных расчетов по режимам отпуска тепла и параметрам теплоносителя в различных точках схем с определением общих затрат на создание и эксплуатацию таких систем.

3. Предлагаемая в статье схема реконструкции традиционных систем теплоснабжения, связанная с переносом пиковых источников в район теплопотребления и их подключением к существующим магистралям тепловых сетей технически реализуема и позволяет повысить надежность теплоснабжения за счет улучшения условий резервирования и перехода на пониженные температурные графики. При этом не требуется перекладка тепловых сетей, а необходимо лишь доведение автоматизации схем присоединения тепловой нагрузки потребителей до современного уровня.

Список литературы

1. Андрющенко системы теплоснабжения. // «Теплоэнергетика». 1997. №5. С. 2-6.

2. , Орлов обеспечения пиковой нагрузки систем теплоснабжения. М.: Издательство «Новости теплоснабжения», 2006.-208с.; ил.

3. Шкода А. Н., , Кухарчик технологий комбинированного теплоснабжения. «Электрические станции». 2008. №10. С 16-17.

Журнал «Новости теплоснабжения», №1, 2010 г., www. ntsn. ru
