Калибр охотничьих гладкоствольных ружей обозначается условно по старинному способу — это четное число шаров, отливаемых из английского торгового фунта свинца (453,6 г) и имеющих диаметр, равный каналу ствола на расстоянии 22 см от его казенного конца (сторона затвора). Стволы современных ружей бывают соответственно 8-го, 10-го, 12-го, 16-го, 20-го, 24-го, 28-го и 32-го калибров. Соответствие диаметра (мм) канала ствола гладкоствольного охотничьего оружия номеру его калибра приведено в таблице №2.

Таблица №2.

Калибр оружия	Между-народный	Россия (СССР)	Германия	США	Велико- британия (наимень- ший)	Франция
4-й	-	-	23,4-23,8	23,62	23,75	23,35-23,75
8-й	-	-	20,8-21,2	21,21	21,21	20,8-21,2
10-й	19,3-19,7	20-20,25	19,3-19,7	19,69-20,2	19,68	19,3-19,7
12-й	18,2-18,6	18,2-18,75	18,2-18,6	18,42-18,93	18,52	18,1-18,5
14-й	17,2-17,6	-	17,2-17,6	17,60	17,60	-
16-й	16,8-17,2	17,0-17,25	16,8-17,2	16,89-17,4	16,82	16,8-17,2
20-й	15,7-16,1	15,5-15,75	15,7-16,1	15,62-16,13	15,62	15,6-16,0
24-й	14,7-15,1	-	14,7-15,1	14,73	14,71	14,7-15,1
28-й	13,8-14,2	14,0-14,25	13,8-14,2	13,84-14,35	13,97	13,4-14,0
32-й	12,7-13,1	12,5-12,75	12,7-13,1	12,73	13,36	-

Калибр пули – это диаметр поперечного сечения пули в ее наиболее широком месте.

Диаметр пули для нарезного оружия соответствует диаметру канала ствола, замеренному по нарезам, поскольку для придания пуле вращательного движения она должна врезаться в нарезы, проходя по каналу ствола. Из-за разных способов измерения калибра ствола оружия реальный диаметр пули в одних случаях превышает обозначенный калибр ствола, а в других — совпадает с ним. Например, пистолеты Макарова и Браунинга относятся к 9-миллиметровым, но способы измерения калибров их стволов разные, поэтому у пистолета Макарова калибр ствола измеряют по расстоянию между противоположными полями нарезов, реальный диаметр пули при этом равен 9,2 мм, а у Браунинга калибр ствола определяют между нарезами, реальный диаметр штатной пули равен 9 мм, а диаметр канала ствола между полями нарезов оказывается равным 8,8 мм.

Таблица №3.Калибры пуль в разных системах измерения

В миллиметрах	В сотых долях дюйма	В тысячных долях дюйма
5,6	0,22	0,220
6,35	0,25	0,250
6,5	0,25—0,26	0,250
7,0	0,28	0,270—0,280
7,5—7,7	0,30—0,32	0,300—0,320
7,9—8,0	0,32	—
9,0	0,35—0,38	0,348—0,380
9,3—9,5	0,38	0,370—0,380
10,35—10,75	0,4—0,44	0,401—0,440
11,0	0,44—0,45	0,440—0,445
11,2—11,25	0,45	0,450—0,455

Механизм заряжания оружия.

По механизму заряжания оружие подразделяется следующим образом:

- неавтоматическое огнестрельное оружие - оружие, в котором операции перезарядки выполняются за счет мускульной силы стрелка;

- самозарядное огнестрельное оружие (полуавтоматическое огнестрельное оружие) - оружие с полной автоматизацией перезарядки, спусковой механизм которого позволяет вести только одиночную стрельбу;

- автоматическое стрелковое огнестрельное оружие - оружие с полной автоматизацией перезарядки.

Патрон и его составные части.

По конструкции патроны бывают:

1.  унитарные

2.  неунитарные.

Унитарный патрон (рис. 2) представляет собой единую систему из пули, заряда пороха и капсюля-воспламенителя.

Неунитарный патрон – патрон, элементы которого разобщены и помещаются в канал ствола раздельно.

В настоящее время в подавляющем большинстве случаев для стрельбы из огнестрельного оружия используются унитарные патроны.

Патрон к боевому оружию состоит из гильзы, капсюля, метаемого элемента (снаряда), заряда пороха.

По месту расположения воспламенительного состава выделяют патроны центрального боя, кольцевого воспламенения и бокового боя (рис. 2).

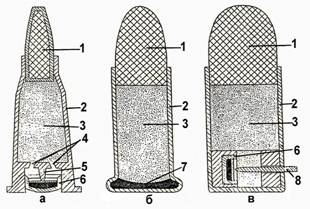

Рис. 2. Устройство патронов к ручному огнестрельному оружию:

а — патрон центрального боя; б — патрон кольцевого воспламенения; в — патрон бокового боя.

1 — пуля; 2— гильза; 3— пороховой заряд; 4 — отверстия для воспламенения порохового заряда;

5— наковальня; 6— капсюль; 7— инициирующий состав; 8— шпилька

Гильза — составная часть унитарного патрона в виде пустотелого цилиндра открытого с одного торца, предназначенная для размещения внутри порохового заряда, а также крепления огнестрельного снаряда (пули, дроби, картечи, пыжей, атипичного снаряда), в дне гильзы крепится капсюль. Гильза, как правило, стальная или железная, плакированная томпаком (сплав меди с 3-10% цинка) или лакированная.

Капсюль — составная деталь унитарного патрона, представляет собой латунный или омедненный стальной колпачок с запрессованным в него инициирующим веществом для воспламенения порохового заряда (рис. 3). Капсюль впрессован в донышко гильзы и воспламеняется от удара бойка по нему. Инициирующим веществом может быть: ртути изоционат (гремучая ртуть - Hg(СNО)2) с добавками солей сурьмы и бария; свинца азид (Pb(N3)2) и свинца тринитрорезорцинат (C6HN3O8Pb); бертолетова соль (KCLO3).

Капсюли-воспламенители могут быть открытыми (ЦБО), полузакрытыми (экспресс), закрытыми (Жевело). Открытый капсюль состоит из шляпкообразного корпуса, в котором находится инициирующий состав, закрытый фольгой. Закрытые и полузакрытые капсюли, кроме того, имеют наковальню и колпачок (рис.). Открытый капсюль менее мощный и применяется обычно для стрельбы дымным порохом, а закрытый «Жевело» - для патронов с бездымным порохом.

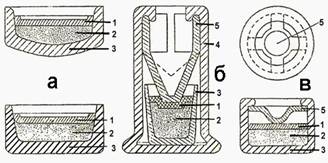

Рис. 3. Капсюли-воспламенители к патронам ручного огнестрельного оружия:

а — открытого типа; б - закрытого типа "Жевело"; в— полузакрытого типа "Экспресс".

1 — кружок из свинцовой фольги; 2 — воспламенительный (инициирующий) состав;

3 — колпачок; 4 — гильза; 5 — наковальня

Заряд (в патроне ручного стрелкового оружия) — представлен порохом бездымным или дымным в количестве, рассчитанном по массе и размещается в гильзе. Порох в момент своего сгорания придает снаряду кинетическую энергию. В боевых патронах применяется бездымный, или коллоидный порох. Основой коллоидного пороха являются нитраты целлюлозы (тринитроцеллюлоза) с различным содержанием азота. Нитраты целлюлозы получают из клетчатки (например, очесы хлопка), обрабатывают нитрующей смесью (две части серной кислоты H2SO4 и одна часть азотной кислоты HNO3). Далее их переводят в коллоидное состояние при помощи растворителя. Среди сортов бездымного пороха различают нитроглицериновый и пироксилиновый. В нитроглицериновом порохе в качестве растворителя при переводе в коллоидное состояние используются труднолетучие растворители, такие как нитроглицерин, нитрогликоль и др. Этот порох получил небольшое распространение в патронах к ручному огнестрельному оружию, по сравнению с пироксилиновым порохом. Пироксилиновый порох изготавливают с применением летучего растворителя — смеси этанола и этилового эфира. Содержание азота в нитроклетчатке может быть различным, что влияет на растворимость ее в спиртоэфирной смеси. Различают пироксилин, т. е. нитроклетчатку с содержанием азота от 12,9 до 13,4% с растворимостью, равной 15%, и коллоидный хлопок с содержанием азота от 11,7 до 12,3%, растворимость которого в спиртоэфирной смеси равна 94%. Для изготовления пироксилинового пороха используют смесь пироксилина с коллоидным хлопком. Пироксилиновый порох может содержать примеси различных веществ. Для уменьшения скорости горения пороха производят его графитирование, обработку лаком, добавление жировых веществ (так называемая флегматизация). Кроме уменьшения скорости горения, графитирование увеличивает плотность распределения зерен в заряде, так как делает их более скользкими, графит уменьшает улетучивание растворителя, устраняет электризацию пороха, ликвидируя тем самым опасность самовозгорания. Для предотвращения самопроизвольного разложения пироксилинового пороха в его состав вводят стабилизаторы. В качестве стабилизаторов применяют дифениламин, централит, уретан, акардит. Примесь их в порохе может достигать 8%. Нитросоединения, из которых состоит порох, неустойчивы и разлагаются с выделением оксидов азота. Последние являются катализаторами, ускоряющими разложение остальной массы пороха. Вещества-стабилизаторы связывают оксиды азота, тем самым ослабляя их действие на порох. Для уменьшения при выстреле дульного пламени в состав пороха могут вводить пламегасители: калия сульфат K2SO4, калия карбонат К2СО3, и др. Для повышения мощности пороха в его состав вводят некоторое количество бризантного вещества — усилителя, например, ТЭН (тетронитропентоэритрит), гексоген и др. Бездымный порох состоит из зерен одинаковой формы и почти одинаковых размеров. Форма зерна бездымного пороха — пластинчатая, сферическая, цилиндрическая, трубчатая, эллипсоидная. Цвет порошинок бывает от желтого и темно-коричневого до темно-зеленого и зависит от примесей и технологии изготовления. Зерна графитированного пороха имеют черный цвет с металлическим блеском. Плотность бездымного пороха 1,55—1,63 кг/м3. Бездымный порох в воде не растворим, но хорошо растворим в ацетоне и спиртоэфирной смеси. Форма зерна во многом определяет характер горения пороха. В зависимости от характера горения бездымный порох бывает дегрессивный и прогрессивный. Дегрессивный порох состоит из зерен, которые не имеют каналов, поэтому горение происходит только снаружи. По мере горения наружная поверхность зерен уменьшается и, соответственно, уменьшается приток пороховых газов. Зерна прогрессивного пороха имеют трубчатые каналы. Горение таких зерен происходит как снаружи, так и внутри. По мере горения наружная поверхность зерен уменьшается, а внутренняя увеличивается, и приток газов в процессе горения практически постоянен. Дымный порох является механической смесью различных веществ, примерный его состав: калийная селитра - калия нитрат (KNO3) — 75%, древесный уголь—15%, сера—10%. Цвет дымного пороха различных марок бывает черным, иногда бурым (коричневым). Зерна дымного пороха имеют неправильную форму, с матовым глянцем, иногда с металлическим блеском за счет графитовки поверхности зерен, что делает ее более гладкой. Зерна дымного пороха при помещении в воду из-за растворения селитры распадаются. Свойства дымного пороха не изменяются при длительном хранении, но при условии изоляции от воды, если его влажность достигает 15%, то дымный порох уже не пригоден к употреблению, так как не способен воспламеняться. Восстановить его свойства просушкой не удается.
