Категорически запрещается сверлить отверстия для дюбелей в пустотелых кирпичах или блоках с помощью перфоратора. Для этих целей применяют низкооборотные дрели.

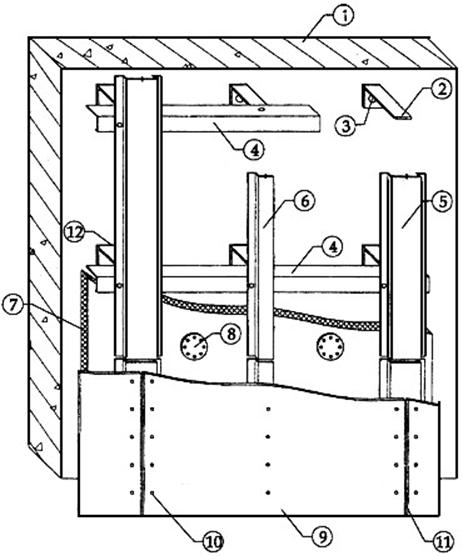

Рисунок 2. Фрагмент конструктивного решения фасадной системы "КРАСПАН":
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль; 5 - вертикальный профиль;
6 - вертикальный профиль (половинный); 7 - утеплитель; 8 - дюбель полимерный для крепления утеплителя;
9 - фасадная плита "КРАСПАН"; 10 - заклепка стальная для крепления фасадных плит; 11 - металлическая планка вертикального шва; 12 - паронитовая прокладка.
2.10. Размещение кронштейнов на фасаде стены определяется проектом в зависимости от архитектурного решения здания. Рекомендуемые шаги кронштейнов: по горизонтали - 600 мм, по вертикали - 995 мм и 595 мм (чередующийся шаг).

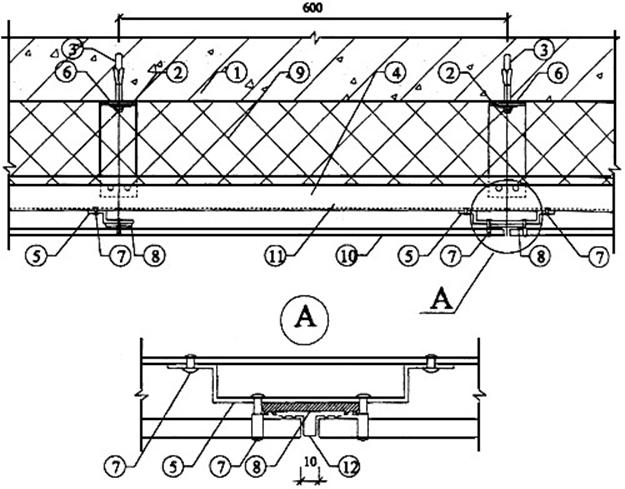

Рисунок 3. Горизонтальный разрез системы:
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль;5 - вертикальный несущий профиль; 6 - паронитовая прокладка; 7 - стальная заклепка; 8 - резиновая уплотнительная прокладка;
9 - теплоизоляция; 10 - фасадная плита "КРАСПАН"; 11 - влаговетрозащитная паропроницаемая пленка "TYVEK"; 12 - фасонный расшивочный элемент.

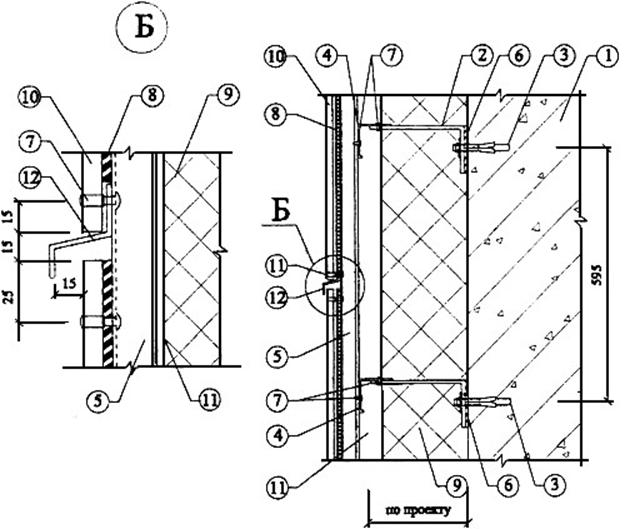

Рисунок 4. Вертикальный разрез системы:
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль; 5 - вертикальный несущий профиль; 6 - паронитовая прокладка; 7 - стальная заклепка; 8 - резиновая уплотнительная прокладка;
9 - теплоизоляция; 10 - фасадная плита "КРАСПАН"; 11 - влаговетрозащитная паропроницаемая пленка "TYVEK"; 12 - фасонный расшивочный элемент.
2.11. Несущий каркас системы включает в себя следующие элементы:
- кронштейны НК 1;
- горизонтальные профили НК 4;
- вертикальные профили НК 2 и НК 3;
- профили оконных откосов НК 5;
- П-образные профили для отделки карнизов НК 6.
Все элементы несущего каркаса и их крепежные детали изготавливаются из оцинкованной стали;
2.12. Кронштейны НК 1 (рис.5) являются наиболее нагруженными элементами несущего каркаса и крепятся к основанию анкерными болтами. Длина анкерных болтов определяется расчетом и выбирается в зависимости от материала стены.
Кронштейны отличаются длиной рабочей части, которая зависит в основном от толщины утепляющего слоя. Для устранения мостиков холода под кронштейны устанавливаются изолирующие паронитовые прокладки. К кронштейнам крепятся все остальные элементы несущего каркаса.

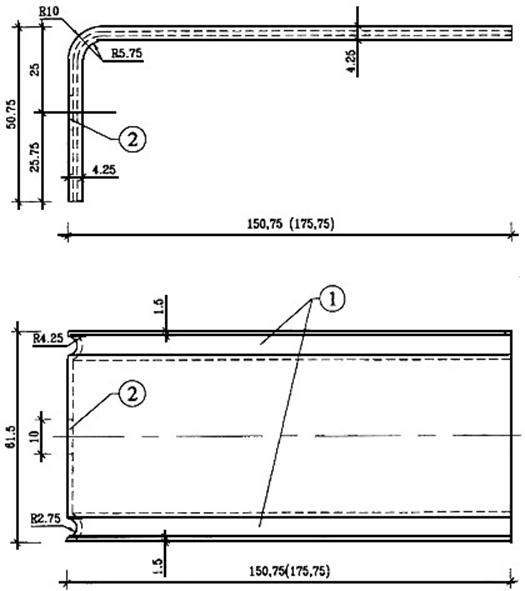

Рисунок 5. Кронштейн НК 1: 1 - ребра жесткости; 2 - отверстие для анкерных болтов АК.
2.13. На кронштейны устанавливаются и крепятся к ним горизонтальные профили НК 4 (рис.6), которые являются базой для устройства отделочного слоя фасада в пределах проектных допусков. Поэтому установка каждого профиля, его положение в вертикальной плоскости проверяется соответствующими приборами: теодолитом, отвесом и др.
Горизонтальные несущие профили крепятся к кронштейнам стальными оцинкованными заклепками диаметром 4,8 мм. Длина и шаг профилей указываются в проекте. При этом максимальный шаг не должен превышать 995 мм. Стыковка горизонтальных профилей производится с учетом зазоров для компенсации температурных деформаций (15 мм). Запрещается скреплять горизонтальные профили между собой.
Рисунок 6. Горизонтальный несущий профиль НК 4.
2.14. К началу монтажа плит утеплителя захватка, на которой производятся работы, должна быть укрыта от попадания влаги на стену и плиты утеплителя.
Исключением могут быть случаи, когда монтажники не покидают рабочие места до тех пор, пока все смонтированные плиты не закроют, предусмотренной проектом, ветровлагозащитной пленкой.
2.15. Минераловатные плиты утеплителя устанавливаются на горизонтальные профили НК 4. Крепление плит утеплителя к основанию производится пластмассовыми дюбелями тарельчатого типа с распорными стержнями.
Длина дюбелей зависит от толщины утеплителя, расход - не менее 5 шт. на 1 м
поверхности фасада.
2.16. Слой утеплителя системы выполняется из негорючего плитного материала, на который имеется сертификат соответствия или техническое свидетельство Госстроя России. В основном это - минераловатные и стекловолокнистые плиты отечественного производства и импортные. Толщина слоя утеплителя из конкретных плит определяется теплотехническим расчетом.
2.17. Рекомендуемые размеры минераловатных плит - 600x1000 мм. Если плиты утеплителя устанавливаются в 2 ряда, следует обеспечить перевязку швов.
2.18. Монтаж плит утеплителя начинается с нижнего ряда, который устанавливается на стартовый профиль, цоколь или другую соответствующую конструкцию, и ведется снизу вверх. Плиты утеплителя должны устанавливаться плотно друг к другу так, чтобы в швах не было пустот. Если избежать пустот не удается, они должны быть тщательно заделаны тем же материалом. Вся стена (за исключением проемов) непрерывно по всей поверхности должна быть покрыта утеплителем, установленной проектом толщины.
При этом, наиболее целесообразно устанавливать горизонтальные профили с шагом равным высоте плит утеплителя с минусовым допуском, что избавит монтажников от большого объема работ по резке этих плит. Минусовый допуск величиной 10-15 мм обеспечит достаточно плотную установку плит утеплителя между смежными (по высоте) горизонтальными профилями.
2.19. В случае применения влаговетрозащитной пленки, установленные плиты утеплителя сначала крепятся к основанию только двумя дюбелями каждая плита и только после укрытия нескольких рядов пленкой устанавливаются остальные, предусмотренные проектом, дюбели.
В системах с вентилируемым фасадом рекомендуется применять пленку марки "Tyvek® Housewrap", возможно также применение "Tyvek® Solid" и "Tyvek® Supro".
2.20. Монтаж материала "Tyvek®" осуществляется непосредственно на поверхность утеплителя в соответствии со схемой, представленной на рис. 7:

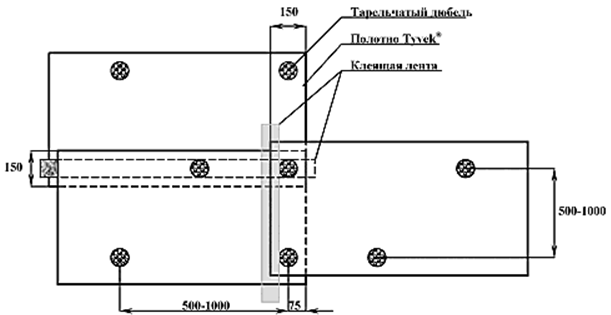

Рисунок 7. Схема закрепления материала "Tyvek®"
Материал "Tyvek®" допускается устанавливать любой стороной к утеплителю, однако для модификаций "Tyvek® Solid" и "Tyvek® Supro" рекомендуется монтировать белой (без маркировки) стороной к утеплителю для достижения максимально положительного эффекта.
2.21. Материал раскладывают с натягом по поверхности утеплителя горизонтально или вертикально и фиксируют тарельчатыми дюбелями к стене. Теплоизоляционные плиты рекомендуется сначала зафиксировать минимальным количеством дюбелей, далее раскатывают полотно "Tyvek®" и оба материала окончательно фиксируют необходимым количеством дюбелей. Минимальное расстояние дюбелей от края полотна не менее 70 мм. Нахлестка полотен "Tyvek®" составляет 150 мм.
2.22. В местах нахлестки полотен, а также в местах расположения тарельчатых дюбелей допускается проклейка клеящими лентами на бутиловой основе с целью увеличения эффективности системы. В случае разрыва полотна возможна проклейка аналогичными лентами.
Материал "Tyvek®" устойчив к ультрафиолетовому излучению солнца и намоканию, и может применяться в температурном диапазоне -73 °С...+100 °С, однако, не рекомендуется оставлять фасад, обтянутый полотном "Tyvek®", в открытом состоянии более 4 месяцев.
2.23. Монтаж вертикальных профилей выполняется после монтажа плит утеплителя. Поскольку вертикальные стыки облицовочных плит должны располагаться по осям вертикальных профилей НК 2, во время монтажа следует контролировать вертикальность и расстояние между смежными профилями, для соблюдения проектных размеров.
2.24. Шаг установки вертикального профиля должен обеспечивать размещение вертикальных швов между облицовочными плитами по центру вертикального профиля. Для обеспечения шага установки вертикальных профилей целесообразно использовать специальный шаблон, а вертикальность и совпадение уровней проверяется соответственно отвесом и уровнем. Кроме того, базой для измерений может быть горизонтальный профиль.

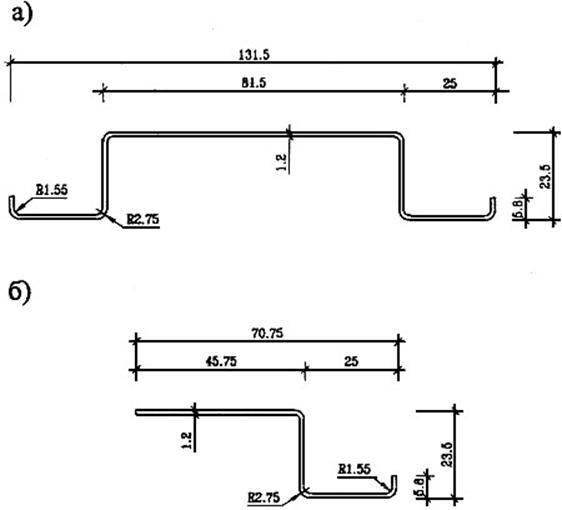

Рисунок 8. Вертикальные несущие профили:
а - НК 2; б - НК 3 (половинный)
2.25. Вертикальные несущие профили НК 2 и НК 3 (половинный) (рис.8) крепятся к горизонтальным профилям НК 4 стальными оцинкованными заклепками 4,8х8мм и предназначены для крепления на них фасадных плит. Профили НК 2 устанавливаются в местах вертикальных стыков фасадных плит, а профили НК 3 (половинные) - в средней части фасадных плит, боковых откосах окон и конструкциях наружного и внутреннего углов здания. Стыковка несущих вертикальных профилей производится с зазором 15 мм, учитывающим температурные деформации.
2.26. При необходимости применить горизонтальные или вертикальные профили короче поставляемых, их обрезку на заданный размер следует производить только ножницами, исключая применение различных обрезных дисков. В этом случае будет сохранен и "залечен" на срезе слой цинкового защитного покрытия.
2.27. Если находящаяся в монтаже захватка включает нижнюю часть стены, например, у цоколя, одновременно с монтажом вертикальных профилей устанавливается перфорированный профиль от грызунов, который перекрывает воздушный зазор между отделочной плитой и утеплителем снизу.
2.28. Монтаж облицовочных плит преимущественно начинают с нижнего ряда и ведут снизу вверх.
|
