В горизонтальные и вертикальные стыки облицовочных плит устанавливают соответствующие фасонные элементы.
Одновременно производится облицовка оконных проемов и других элементов фасада.
2.29. Во время монтажа отделочных плит следует следить за тем, чтобы воздушный зазор позади отделочных плит был чист. Толщина воздушной прослойки должна быть, как правило, 60 мм.
2.30. Крепление фасадных плит к несущим вертикальным профилям НК 2 и НК 3, а также к профилям НК 5 и НК 6 производится с помощью стальных оцинкованных фасадных заклепок диаметром 4,8 мм.
2.31. В процессе строительства и эксплуатации зданий не допускается крепить непосредственно к облицовочным плиткам какие-либо детали и устройства.
2.32. Учитывая возможность теплового расширения плит в местах их креплений к несущим вертикальным стальным профилям, необходимо оставлять зазор, для чего отверстия в плитах для фасадных заклепок просверливаются на 1,5 мм больше их диаметра.
2.33. Между листами и вертикальными элементами каркаса устанавливается специальная резиновая прокладка, в виде сплошной полосы.
2.34. Способ и места креплений фасадных плит указываются в проекте.
2.35. Несущий профиль НК 5 (рис.9) применяется для крепления фасадных плит и верхнего откоса ФР 6 у оконных проемов (рис.10, 11) и крепится к стене анкерными болтами АК 2:

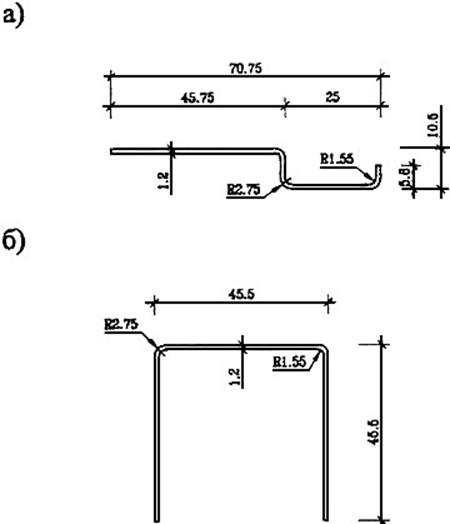

Рисунок 9. Несущие профили:
а - оконного откоса НК 5; б - карниза НК 6

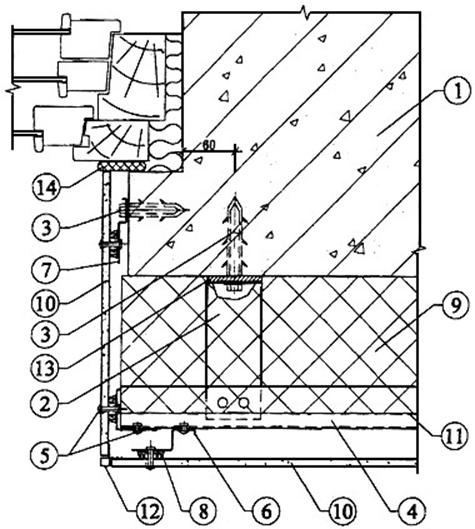

Рисунок 10. Горизонтальный разрез по оконному проему:
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль; 5 - стальная заклепка;
6 - вертикальный несущий профиль; 7 - несущий профиль оконного откоса; 8 - резиновая уплотнительная прокладка;
9 - теплоизоляция; 10 - фасадная плита "КРАСПАН"; 11 - влаговетрозащитная паропроницаемая пленка "TYVEK"; 12 - фасонный расшивочный элемент; 13 - паронитовая прокладка; 14 - герметик

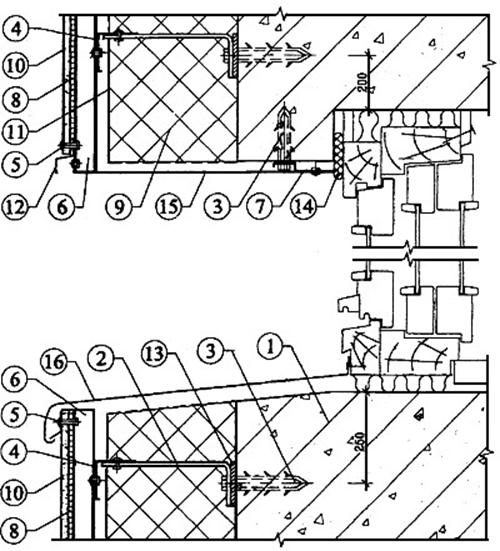

Рисунок 11. Вертикальный разрез по оконному проему:
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль; 5 - стальная заклепка;
6 - вертикальный несущий профиль; 7 - несущий профиль оконного откоса; 8 - резиновая уплотнительная прокладка;
9 - теплоизоляция; 10 - фасадная плита "КРАСПАН"; 11 - влаговетрозащитная паропроницаемая пленка "TYVEK";
12 - фасонный расшивочный элемент; 13 - паронитовая прокладка; 14 - герметик; 15 - верхний откос окна;
16 - оконный слив
2.36. Облицовка горизонтальных плоскостей оконных откосов в системе предусматривается с помощью стальных оцинкованных фасонных элементов: ФР 6 - верхний откос окна и ФР 7 - оконный слив. Крепление оконного откоса ФР 6 осуществляется к несущим профилям НК 5 стальными оцинкованными заклепками диаметром 4,8 мм; оконный слив ФР 7 крепится к оконной коробке. Габариты фасонных элементов ФР 6 и ФР 7 зависят от размеров окон и указываются в проекте.
2.37. Несущий П-образный горизонтальный профиль НК 6 (рис.9) применяется в конструкциях карнизов (рис.12) и крепится к кронштейну НК 1 стальными оцинкованными заклепками 4,8 мм и служит для крепления фасадных плит карнизов как непосредственно к профилю, так и через вертикальные несущие профили НК 2 и НК 3.

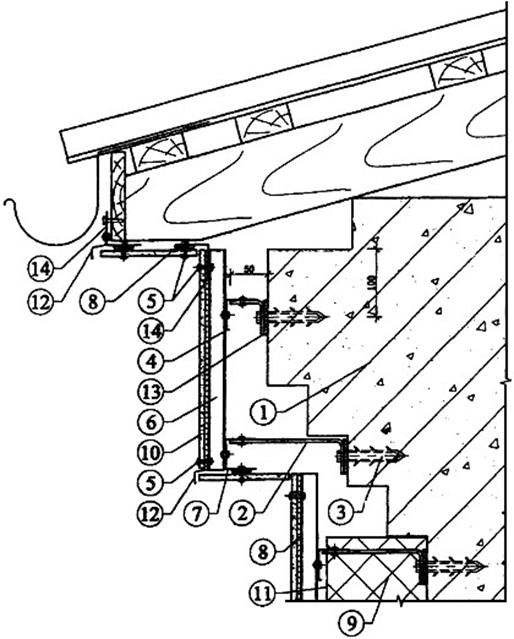

Рисунок 12. Вертикальный разрез системы по карнизу:
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль; 5 - стальная заклепка;
6 - вертикальный несущий профиль; 7 - горизонтальный несущий профиль карниза; 8 - резиновая уплотнительная прокладка; 9 - теплоизоляция; 10 - фасадная плита "КРАСПАН"; 11 - влаговетрозащитная паропроницаемая пленка TYVЕK; 12 - фасонный расшивочный элемент; 13 - паронитовая прокладка; 14 - уголок карниза

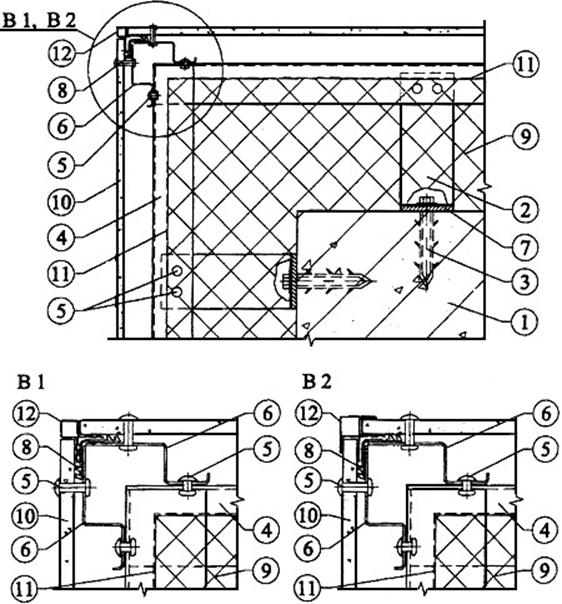

Рисунок 13. Горизонтальный разрез внешнего угла здания:
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль; 5 - стальная заклепка;
6 - вертикальный несущий профиль; 7 - паронитовая прокладка; 8 - резиновая уплотнительная прокладка;
9 - теплоизоляция; 10 - фасадная плита "КРАСПАН"; 11 - влаговетрозащитная паропроницаемая пленка TYVЕK; 12 - фасонный расшивочный элемент

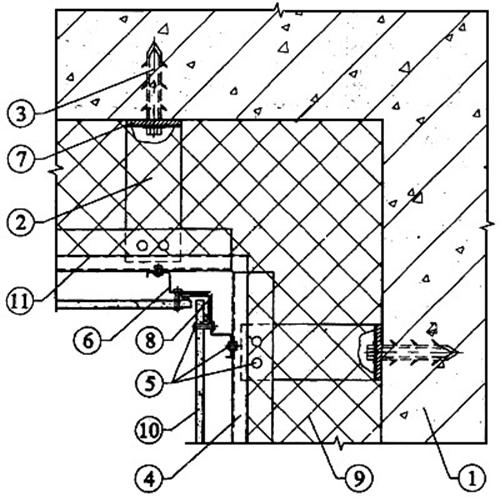

Рисунок 14. Горизонтальный разрез внутреннего угла здания:
1 - основание; 2 - кронштейн; 3 - анкерный болт; 4 - горизонтальный несущий профиль; 5 - стальная заклепка;
6 - вертикальный несущий профиль; 7- паронитовая прокладка; 8 - резиновая уплотнительная прокладка; 9 - теплоизоляция; 10 - фасадная плита "КРАСПАН"; 11 - влаговетрозащитная паропроницаемая пленка "TYVEK"
2.38. В фасадной системе имеется ряд вспомогательных элементов, в том числе:
- металлические планки из стальных оцинкованных или алюминиевых листов, окрашенных порошковыми красителями в цвет фасадных плит.
Металлические планки - это набор фасонных расшивочных элементов ФР 1-ФР 5 (рис.15 и 16), применяемых в вертикальных и горизонтальных стыках, а также в наружных углах фасадных плит. В горизонтальных стыках применяются планки ФР 4, препятствующие проникновению воды во внутрь системы. Они удерживаются фасадными заклепками, фиксирующими нижнюю кромку фасадной плиты (рис.4, 11, 12). При монтаже планок ФР 4 необходимо оставлять вентиляционный зазор не менее 15 мм между планкой и фасадной плитой, находящейся под ней.
В вертикальных стыках фасадных плит используются планки ФР3 и ФР5 (рис.16); во внешних углах - планки ФР1 и ФР2 (рис.15);

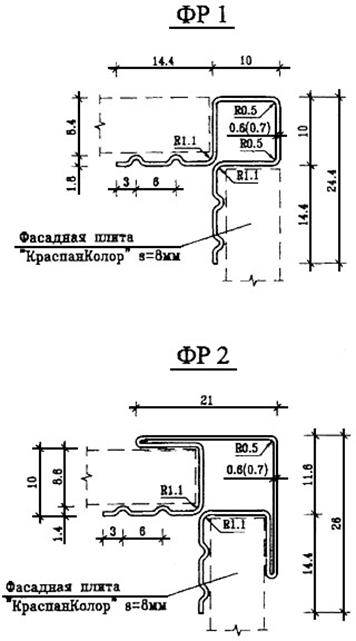

Рисунок 15. Фасонные расшивочные элементы ФР 1, ФР 2 (металлические планки)

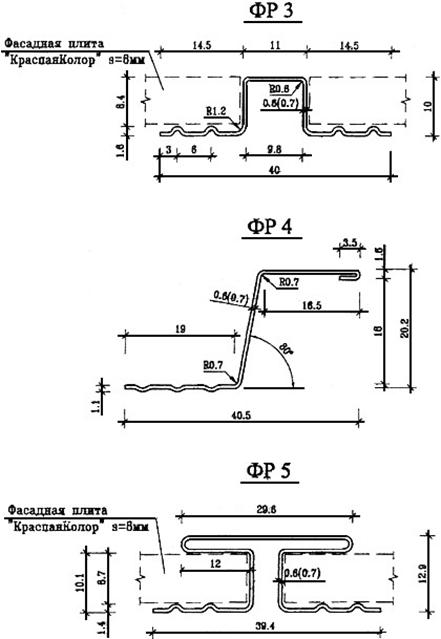

Рисунок 16. Фасонные расшивочные элементы ФР 3 - ФР 5 (металлические планки)
- резиновые уплотнительные прокладки ПР шириной 36 мм и 60 мм.
Резиновые уплотнительные прокладки шириной 36 мм используются для герметизации открытых вертикальных стыков, а также в качестве прокладочного материала на скрытых половинных вертикальных профилях НК 3, в узлах крепления откосов окон.
Лента шириной 60 мм применяется для герметизации внутренних углов, подкладывается под фасонные элементы внешнего угла.
3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
3.1. На всех этапах строительно-монтажных работ, в том числе работ по монтажу навесных фасадов, следует выполнять производственный контроль качества строительно-монтажных работ, который включает в себя входной контроль рабочей документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных строительных процессов или производственных операций и приемочный контроль промежуточных и окончательных циклов работ.
3.2. Состав контролируемых показателей, объем и методы контроля должны соответствовать требованиям СНиП 3.01.01-85* "Организация строительного производства", рекомендациям по проектированию и применению для строительства и реконструкции зданий фасадной системы с вентилируемым воздушным зазором "КРАСПАН", техническим свидетельствам Госстроя России по применению данной фасадной системы.
3.3. Контроль качества строительно-монтажных работ должен осуществляться специалистами или специальными службами, входящими в состав строительных организаций, или привлекаемыми со стороны и оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля.
3.4. При входном контроле рабочей документации производится проверка ее комплектности и достаточности содержащейся в ней технической информации для производства работ.
3.4.1. В рабочей документации системы наружных ограждений с вентилируемым воздушным зазором должны быть следующие разделы: общая пояснительная записка, архитектурная часть, конструкторская часть, раздел, посвященный решению архитектурных деталей, специальные части (водосток, антенны, реклама и т. п.).
3.4.2. В общей пояснительной записке приводятся следующие данные:
- архитектурная концепция решения фасадов здания и отдельных архитектурных элементов;
- данные о конструктивном решении системы и ее элементов;
- данные о решении специальных устройств на фасаде, если они имеются;
- данные об эффективности энергосбережения принятых технических решений, результаты теплотехнических расчетов;
- экологическая характеристика системы;
- основные технико-экономические показатели системы.
3.4.3. Архитектурная часть включает чертежи фасадов здания, отдельных архитектурных элементов и узлов. На чертежах приводится цветовое решение фасада и его отдельных элементов. В случае необходимости, в состав архитектурной части включают чертежи раскроя заготовок (стальных оцинкованных листов с полимерным покрытием) и шаблонов.
3.4.4. Конструкторская часть включает чертежи всех конструктивных элементов системы, с узлами и деталями, а также полную спецификацию всех применяемых материалов и изделий. Конструкторская документация на архитектурные детали, откосы, сливы и другие элементы фасада, которые выполняются из листовой стали, кроме перечисленной выше документации, должна содержать чертежи раскроя листов для каждой детали с указанием линий сгиба и способов соединения их отдельных частей. В спецификации материалов для листовой стали с полимерным покрытием указываются цвет и фактура.
|
