Система контроля дееспособности вахтенного помощника
TSS/WATCH ALARM
Система TSS/WATCH ALARM предназначена для контроля за функционированием главного поста управления судном и выявления недееспособности вахтенного помощника капитана, которая может привести к аварии.
Система TSS/WATCH ALARM соответствует правилам
Российского Морского Регистра Судоходства
и
резолюции ИМО А.694 (17), MSC.128(75).
1. Описание и работа панели включения и выбора режима системы КДВП
1.1 Назначение панели включения и выбора режима системы КДВП
2.1.1. Панель включения и выбора режима системы КДВП предназначена для:
· включения системы СКДВП в работу и выбора режима работы – ручной или автоматический;
· выбора времени пассивности – 6 мин, 9 мин, 12 мин;
· регулирования яркости световой сигнализации панелей в пульте управления (световой сигнализации 1-го уровня);
· индикации неисправности системы КДВП;
· звуковой и световой сигнализации 1-го уровня;
· проверки звуковой и световой сигнализации 1-го уровня.
· Квитирования звуковой и световой сигнализации.
1.2 Характеристики панели включения и выбора режима системы КДВП
1.2.1 Панель устанавливается в вырез на крышке пульта. С лицевой стороны панели расположены органы управления. С обратной стороны панели расположены разъемы для подключения жгута от блока управления системы КДВП.
1.2.2 Внешний вид панели включения и выбора режима приведен на рисунке 2.1.

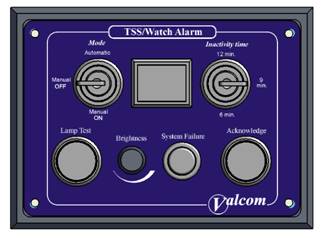

Рис. 2.1. Внешний вид панели включения и выбора режима системы КДВП.
1.2.3 Основные характеристики:
· Габариты панели с рамкой (ВхШхГ), не более – 110х150х120 мм.
· Вес панели, не более – 0,5 кг.
2. Описание и работа блока управления системы КДВП
2.1 Назначение блока управления системы КДВП.
2.1.1 Блок управления системы КДВП предназначен для:
· приема сигналов управления, квитирования;
· формирования сигналов сигнализации 1-го и 2-го уровня и сигнала в систему авральной сигнализации.
2.2 Характеристики блока управления системы КДВП.
2.2.1 Блок управления системы КДВП размещен на стандартной DIN-рейке и устанавливается на монтажной панели в пульте судовождения.
2.2.2 Внешний вид блока управления системы КДВП приведен на рисунке 3.1:
2.2.3 Основные характеристики блока управления системы КДВП:
· Габариты (ВхШхГ) , не более – 110х150х120 мм.
· Вес, не более – 1,5 кг.
3. Описание и работа панели сигнализации и квитирования системы КДВП
3.1 Назначение панели сигнализации и квитирования системы КДВП.
3.1.1 Панель сигнализации и квитирования системы КДВП предназначена для:
· Световой и звуковой сигнализации 1-го уровня;
· Квитирования световой и звуковой сигнализации.
3.2 Характеристики блока управления системы КДВП.
3.2.1 Панель устанавливается в вырез на крышке пульта. С лицевой стороны панели расположены: лампа световой сигнализации, зуммер и кнопка квитирования. С обратной стороны панели расположены разъемы для подключения панели.
3.2.2 Внешний вид панели сигнализации и квитирования системы КДВП приведен на рисунке 4.1.
Рис. 4.1. Внешний вид панели сигнализации и квитирования системы КДВП.
Состав панели сигнализации и квитирования системы КДВП:
· Зуммер (звуковая сигнализация 1-го уровня);
· Лампа (световая сигнализация 1-го уровня);
· Кнопка квитирования.
3.2.3 Основные характеристики блока управления системы КДВП:
· Габариты (ВхШхГ) , не более – 150х78х55 мм.
· Вес, не более – 0,4 кг.Описание и работа панели сигнализации системы КДВП (каютной панели)
3.3 Назначение панели сигнализации системы КДВП.
3.3.1 Панель сигнализации системы КДВП предназначена для:
· Световой и звуковой сигнализации 1-го уровня;
3.4 Характеристики блока управления системы КДВП.
3.4.1 Панель устанавливается в каютах и общественных помещениях судна. С лицевой стороны панели расположены: лампа световой сигнализации, зуммер и кнопка проверки лампы и зуммера. С обратной стороны панели расположены разъемы для подключения панели. Внешний вид панели сигнализации системы КДВП приведен на рисунке 5.1.

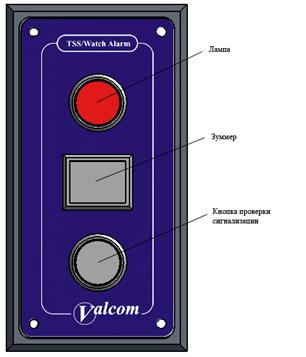

Рис. 5.1. Внешний вид панели сигнализации системы КДВП.
3.4.2 Состав панели сигнализации системы КДВП:
· Зуммер (звуковая сигнализация 1-го уровня);
· Лампа (световая сигнализация 1-го уровня);
· Кнопка проверки сигнализации.
3.4.3 Основные характеристики блока управления системы КДВП:
· Габариты (ВхШхГ) , не более – 150х78х55 мм.
· Вес, не более – 0,4 кг.
4. Работа системы СКДВП
4.1 Алгоритм работы.
4.1.1 Система контроля дееспособности вахтенного помощника может находиться в одном из трех режимов работы:
· Система выключена – положение тумблера SA2 (рис.2.1) ‘Manual OFF’;
· Система включена – положение тумблера SA2 (рис.2.1) ‘Manual ON’;
· Автоматический режим работы – положение тумблера A2 (рис.2.1) ‘Automatic’.
В режиме работы “ Automatic ” система автоматически включается при включении АВТОРУЛЕВОГО и автоматически выключается при его выключении.
В режиме ‘Manual ON’ система функционирует всегда с установленным периодом времени на ключе SA1.
В режиме ‘Manual OFF’ система всегда находится в выключенном состоянии.
4.1.2 Установка времени пассивного состояния системы в режиме работы осуществляется при помощи ключа SA1: 6, 9 и 12 минут.
4.1.3 Перевод системы из одного состояния в другое осуществляется при помощи тумблеров-ключей SA1, SA2 расположенных на панели включения и выбора режима системы КДВП. Переключение режима работы системы из одного состояния в другое могут выполнять только капитан или его помощник при наличии ключа.
4.1.4 В зависимости от выбранного промежутка времени 6, 9 или 12 минут, через заданный промежуток времени включается световая сигнализация, выраженная миганием лампы красного цвета на панели включения и выбора режима (рис.2.1) и на панели сигнализации и квитирования системы КДВП (рис.4.1).
4.1.5 Подтверждение сигнала системы СКДВП осуществляется нажатием на кнопку квитирования, находящуюся на панели включения и выбора режима системы КДВП, а также с помощью кнопок квитирования, расположенных на всех панелях сигнализации и квитирования системы КДВП.
4.1.6 При отсутствии подтверждения светового сигнала СКДВП в течение 15 секунд, система автоматически включает звуковую сигнализацию первого уровня, расположенную на панели включения и выбора режима системы КДВП и на всех панелях сигнализации и квитирования системы КДВП.
4.1.7 Сигнализация второго уровня включается по истечении 15 секунд с момента включения сигнализации первого уровня в случае отсутствия подтверждения сигнала СКДВП вахтенным помощником или капитаном. Сигнализация второго уровня состоит во включении светозвуковой сигнализации во всех помещениях, где установлены панели сигнализации системы КДВП.
Подтверждение сигнала системы СКДВП возможно только на ходовом мостике.
4.1.8 При отсутствии подтверждения сигнала второго уровня по истечении 90 секунд включается сигнализация третьего уровня, которая подает сигнал системы СКДВП в систему авральной сигнализации.
4.1.9 При квитировании сигнала с помощью одной из кнопок квитирования на ходовом мостике, система переходит в пассивный режим и отсчет установленного времени начинается заново. При этом на всех панелях системы КДВП светозвуковая сигнализация выключается.
4.1.10 Количество панелей и их размещение в зависимости от проекта судна может быть изменено.
4.1.11 Регулировка яркости световой сигнализации на панели включения и выбора режима системы КДВП и на всех панелях сигнализации и квитирования системы КДВП осуществляется с помощью потенциометра, размещенного на панели включения и выбора режима системы КДВП.
4.1.12 При отсутствии питания системы или при нажатии любой кнопки квитирования более 30 секунд, на панели включения и выбора режима системы КДВП загорается лампочка “System Failure”.
