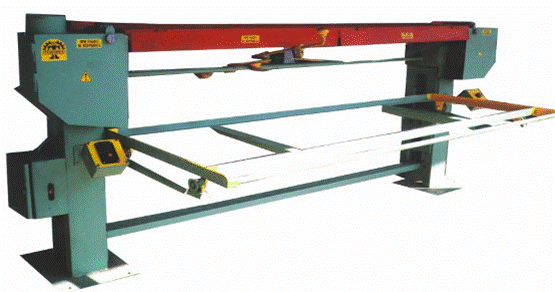

Станок комбинированный шлифовально-ленточный модели ШЛПС-6Т

ШЛПС-6Т 00.000.РЭ

Заводской номер _________________________

Паспорт и руководство

по эксплуатации

Кемерово 2004г.

Мы благодарны вам за приобретение нашего станка производства “ Техника”.

Перед вводом в эксплуатацию станка Вам необходимо тщательно ознакомиться с настоящим Руководством по эксплуатации.

Придерживаясь наших рекомендаций, изложенных в настоящем руководстве по эксплуатации и своевременному техническому обслуживанию, Вы обеспечите длительную сохранность и стабильность технико-эксплутационных характеристик, норм точности и надёжности приобретённого станка.

В случае возникновения затруднений, связанных с эксплуатацией нашего станка, Вы можете обратиться к нам в любое время, мы незамедлительно придём на помощь.

Наш адрес: Россия, 650036, а

“Техника”

www.spktechnika. ru

mail@ spktechnika. ru

т/ф: [phone], 31-32-57, 31-32-80

т/ф [phone] – директор

Изготовитель станка постоянно ведёт работу по совершенствованию технико-эксплуатационных характеристик всех выпускаемых станков, поэтому при изучении данного руководства по эксплуатации непринципиальные изменения, не снижающие технико-эксплуатационных возможностей станка, могут быть не отражены.

Содержание

1.	Назначение и область применения	4
2.	Основные технические характеристики	4
3.	Комплект поставки	5
4.	Порядок транспортирования, хранения, монтажа и ввода в эксплуатацию	6
5.	Устройство и работа станка	9
6.	Электрооборудование станка	11
7.	Техника безопасности	12
8.	Смазка станка	13
9.	Эксплуатация и обслуживание станка	14
10.	Возможные неисправности и методы их устранения	17
11.	Сводная ведомость покупных и стандартных изделий	18
12.	Приемка станка по качеству	18
13.	Гарантийные обязательства	21
14.	Сведения об изготовителе	22

1.  Назначение и область
применения

1.1. Станок шлифовально-ленточный с подвижным столом ШЛПС-6Т предназначен для шлифования пластей и кромок мебельных щитов, а также деталей из массивной древесины, имеющих цилиндрические, вогнутые и выпуклые поверхности. Возможна обработка деталей, имеющих рельефную поверхность.

Плоские детали обрабатываются на столе станка узкой шлифовальной лентой, прижим ленты - утюжком с ручным приводом. Стол перемещается вручную с установленной на нем деталью, таким образом, ведется обработка по ширине детали. Аналогичным образом обрабатываются кромки. Для этого имеется специальное приспособление, позволяющее установку деталей в вертикальной плоскости.

При условии приобретения дополнительных комплектующих (см. табл. 2.), обработка деталей может производиться на шлифовальном диске или бобине, установленных на натяжном валу шлифовальной ленты. На шпиндель бобины можно устанавливать лепестковые круги или круги из специального абразивного полотна.

1.2. Станок применяется как при массовом производстве в больших деревообрабатывающих цехах, так и в небольших столярных мастерских. Особенно эффективен при столярно-мебельном производстве..

1.3. Станок изготавливается в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станка допускается в закрытых помещениях при температуре окружающего воздуха от +10ºС до +40ºС и относительной влажности не более 75%.

1.4. По сравнению с аналогичными станками данного класса ШЛПС-6Т отличается оригинальной конструкцией механизмов вертикального и поперечного перемещений рабочего стола, сводящих к минимуму возможные люфты. Конструкцией станка предусмотрена возможность его присоединения к системе пылеотсоса.

1.5. Станок соответствует требованиям ГОСТ 12.2.026.7-80. ССБТ Оборудование деревообрабатывающее. Станки шлифовальные. Требования безопасности.

2.  Основные технические
характеристики

2.1. Станок соответствует требованиям ТУ 3831-006-26638467 – 97.

2.1.1.  Основные параметры и характеристики приведены в таблице 1.

Таблица 1.

№ п/п	Показатели	Ед. изм.	Значение
1.	Ширина шлифовальной ленты	мм	100 - 140
2.	Длина шлифовальной ленты	мм	7500
3.	Максимальные размеры обрабатываемой заготовки	мм	2500х800
4.	Поперечный ход стола, не менее	мм	1000
5.	Вертикальный ход стола, не менее	мм	600
6.	Скорость движения ленты	м/сек	17,5
7.	Размер патрубков для присоединения вытяжной системы	мм	120
8.	Род тока питающей трехфазной сети ·  напряжение ·  частота	В Гц	переменный 380 50
9.	Количество электродвигателей		1
10.	Электродвигатель привода: ·  мощность ·  число оборотов	кВт об/мин	3 1500
11.	Габаритные размеры (длина х ширина х высота)	мм	3500х2000х1700
12.	Масса станка в сборе, не более	кг	650

3.  Комплект поставки

3.1. Перечень комплектующих и документов, входящих в комплект и стоимость станка приведен в таблице 2.

Таблица 2.

Обозначение	Наименование	Кол-во	Примечание
ШЛПС-6Т.00.000 СБ	Станок шлифовально-ленточный	1
Документы
ШЛПС-6Т.00.000.РЭ	Руководство по эксплуатации	1
Инструмент
	Шлифовальная лента	7м	Установлена на станке
Комплектующие
ШЛПС-6Т.100.010	Накладка для утюжка	1	Поставляется за отдельную плату
ШЛПС-6Т.80.000 СБ	Столик объёмного шлифования	1	Поставляется за отдельную плату
ШЛПС-6Т.90.000 СБ	Защитный кожух бобины объёмного щлифования	1	Поставляется за отдельную плату
ШЛПС-6Т.100.020	Вал для объёмного шлифования	1	Поставляется за отдельную плату

Примечание:

Для достижения необходимых технических характеристик, комплект поставки может быть изменен или дополнен по желанию заказчика, при этом дополнительные приспособления поставляются за отдельную плату.

4.  Порядок транспортирования, хранения, монтажа и ввода в эксплуатацию

4.1. Транспортирование

4.1.1. Транспортирование станка производить в специально оборудованном транспорте, при этом следует соблюдать все нормы и правила грузоперевозок, в частности надежно раскрепляйте груз.

4.1.2. Отгрузка станка производится без упаковки при транспортировании открытым автомобильным транспортом без перегрузок или в контейнере любым видом транспорта в условиях Л по ГОСТ 23170 (в части воздействия механических факторов). При этом срок транспортирования не более 30 дней.

4.1.3. По требованию потребителя станок может быть упакован для транспортирования в условиях Ж по ГОСТ 23170 (в части воздействия механических факторов). При этом допускаются следующие сочетания внутренней упаковочной транспортной тары:

а) ВУ – 0 по ГОСТ 9.014 с ящиками типов I-1, II-1; III-1; V-1; VI-1по ГОСТ 10198; при этом дно стенки и крышка ящика изготовлены из профилированных досок и обиты изнутри водонепроницаемым материалом.
