7.4.2. Определение глубины заложения газопровода

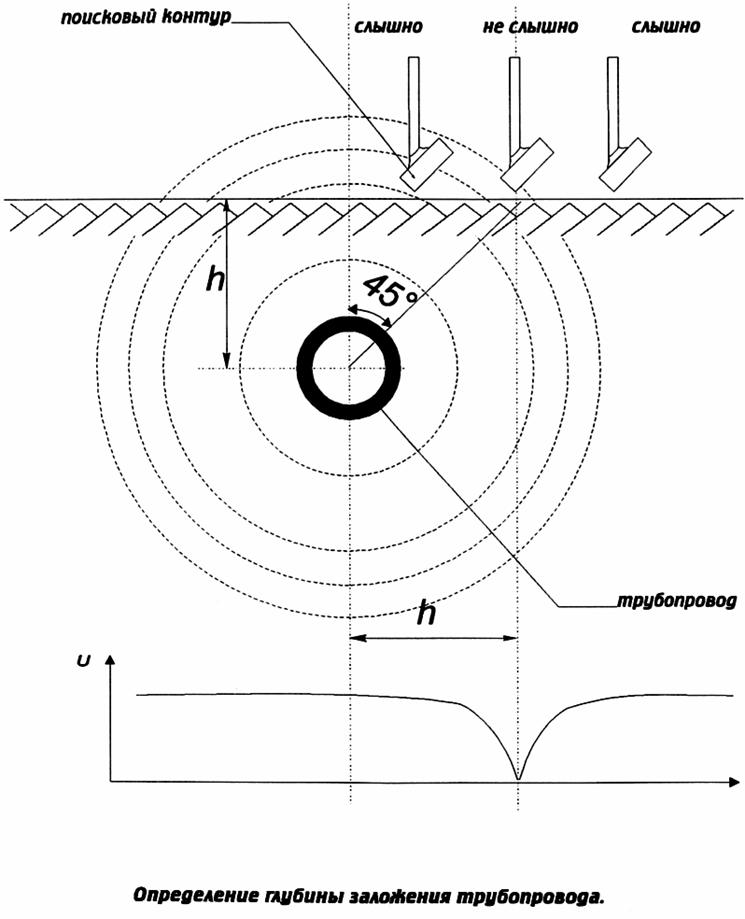

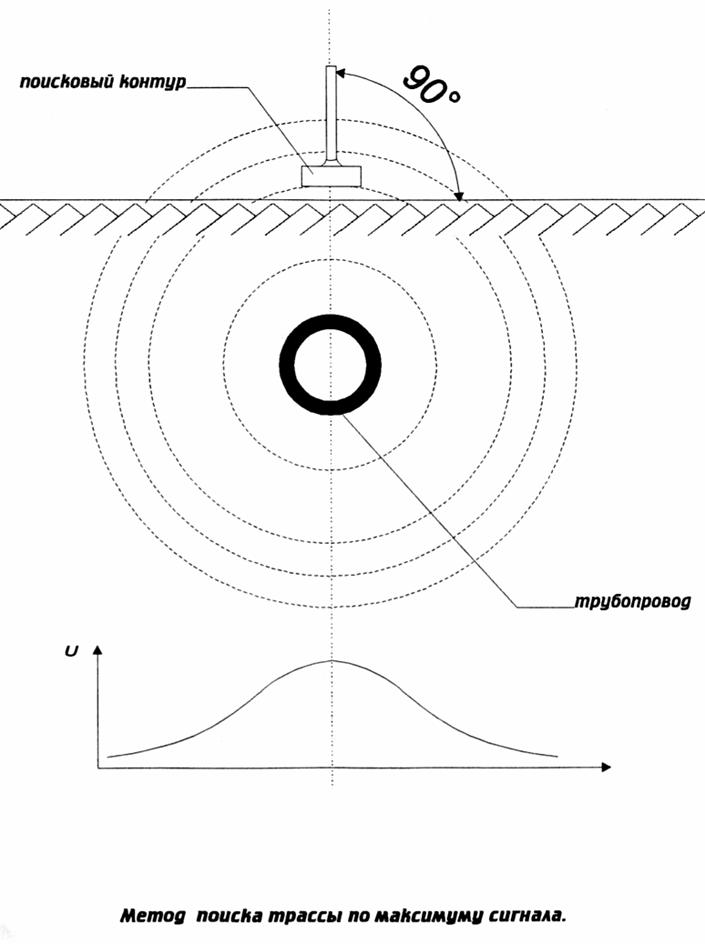

Определение глубины заложения газопровода производится следующим образом. На поверхности грунта над газопроводом с возможной точностью проводится черта, определяющая ось найденной трассы. После этого поисковый контур берется за ручку на отвес. Затем поисковый контур отводят в сторону от проведенной черты до точки, где будет отсутствовать сигнал в наушниках или он будет слабее, при дальнейшем перемещении сигнал несколько увеличивается, а затем опять уменьшается. В месте отсутствия сигнала проводится вторая черта параллельно оси трассы. Расстояние между этими двумя чертами будет равно глубине заложения газопровода (рис. 3).

7.4.3. Определение месторасположения силового электрического кабеля под нагрузкой

При определении месторасположения силового кабеля под нагрузкой в зоне влияния его электромагнитного поля используется только приемник и поисковый контур. Методика определения аналогична методике определения оси трассы газопровода.

7.4.4. Определение изоляции

Оператор с приемником периодически уточняет местоположение оси газопровода. Обследование изоляции проводится по оценке разности потенциалов контактным способом.

Для создания контакта с грунтом используются штыревые электроды, каждый электрод погружается в грунт на глубину не менее 2 см при перемещении по трассе с интервалом, примерно в 1 м.

Измерительные электроды подключаются к приемнику с помощью разъемов, расположенных на боковых плоскостях прибора. Частота фильтра применяется в зависимости от режима обследования – 100 Гц – при работе от ЭХЗ, 1000 Гц – при работе от испытательного генератора. При обследовании изоляции газопровода штыревыми электродами могут применяться два метода расположения электродов.

Первый метод соответствует параллельному расположению электродов при движении вдоль газопровода. Оператор передвигается по оси газопровода, располагая измерительные электроды параллельно оси трубопровода. Место повреждения изоляции определяется по изменению уровня звука в наушниках и изменению показаний головки индикаторной – 2 приемника с приближением оператора к месту повреждения изоляции сигнал в приемнике увеличивается, затем, достигнув максимального значения, когда оператор находится над повреждением, сигнал начинает уменьшаться и достигает минимального значения в тот момент, когда операторы на одинаковом расстоянии от места повреждения.

Таким образом, место повреждения определяется в тот момент, когда фиксируется в наушниках минимальный уровень звука, а на приемнике наблюдается минимальное отклонение индикаторной головки.

На поверхности земли место повреждения отмечается по средней точке расстояния между операторами.

Указанное место повреждения уточняется путем повторного обследования на этом участке при расстоянии между электродами, уменьшенном в два раза.

Второй метод соответствует перпендикулярному расположению электродов.

При движении вдоль газопровода, оператор с приемником перемещается над газопроводом. С приближением операторов к месту повреждения изоляции сигнал, фиксируемый приемником, увеличивается и имеет максимальное значение над местом повреждения. Место повреждения изоляции соответствует положению оператора, при котором наблюдается максимальный уровень звука в наушниках и наибольшее отклонение стрелки индикаторной головки.

При наличии близко расположенных дефектов, отстоящих друг от друга менее, чем на 2 м параллельным методом обследования изоляции можно установить только факт присутствия и границы поврежденного участка по изменению сигнала. В этом случае расположение электродов нужно изменить на перпендикулярное и точно определить места повреждений.

Приемник можно также использовать для безконтактного поиска повреждений изоляции.

Для этого необходимы два оператора и кусок провода длиной 2…4 м. Один оператор подключается к данной клемме прибора через этот кусок провода, другой оператор через небольшой отрезок провода ко второй клемме прибора.

Методика поиска аналогична приведенной выше, с той лишь разницей, что в качестве электродов выступают емкости самих операторов относительно земли, на которые наводятся потенциалы от трубопровода.

Движение операторов вдоль газопровода должно проходить по оси трассы газопровода, смещение с оси допускается ± 1м.

В месте предполагаемого повреждения изоляции должна определяться глубина заложения газопровода.

8. УСЛОВИЯ ЭКСПЛУАТАЦИИ И ХРАНЕНИЯ

8.1.  В упакованном виде комплект КОРД-ИПИ должен храниться в складских помещениях при температуре окружающего воздуха не ниже плюс 5°С и относительной влажности не более 80% сроком не более 24 месяцев.

8.2.  В распакованном виде аппаратура должна храниться в закрытом помещении при температуре не ниже плюс 5°С и не выше плюс 45°С, с относительной влажностью не более 80% при отсутствии агрессивных паров и газов.

8.3.  Перевозка аппаратуры должна производиться железнодорожным и автомобильным транспортом в соответствии с Правилами перевозок, действующих на соответствующем виде транспорта.

8.4.  При перевозке, погрузке и выгрузке необходимо оберегать аппаратуру от резких толчков и ударов.

8.5.  Условия хранения аппаратуры должны соответствовать условиям хранения 3 ГОСТ 15150.

8.6. Условия транспортирования должны соответствовать условиям хранения 3 ГОСТ 15150.

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ.

Неисправность устранения	Вероятная причина	Методы
1. Нет отклонения стрелки индикатора при максимальном положении ручек “чувствительность”.	1. Не исправен стрелочный индикатор.	1. Заменить Р1.
2. Не исправен транзистор UT1 или его цепи.	2. Заменить UT1 или элементы, входящие в усилитель.
2. То же. Фона нет.	1. Не исправен усилитель U1 или его цепи.	1. Заменить DA1.
2. Обрыв антенны или кабеля к ней.	2. «Прозвонить» цепь антенны и, при необходимости, заменить кабель.
3. Стрелка индикатора “зашкаливает” при минимальном положении ручек “чувствительность”.	Не исправен полосовой фильтр.	Заменить DA2.
4. Стрелка индикатора отклоняется в обратную сторону.	Не исправен усилитель U1.	Заменить DA1.
5. Стрелка индикатора не отклоняется при нажатии на кнопку “контроль”.	1. Обрыв цепи питания.	1. Восстановить цепи питания.
2. Разряжена аккумуляторная батарея.	2. Зарядить батарею.
3. Окисление контактов батареи.	3. Промыть отсек питания и заменить батареи.
6. Генератор не работает, имк54 отсутствует питающее напряжение.	1. Неправильно проведено подключение блока питания к генератору.	1.Произвести подключение согласно инструкции.
2. Обрыв соединительного кабеля.	2. Проверить питающий кабель, вплоть до пайки в разъемах.
3. Отсутствие контакта в зажимах аккумулятора.	3. Проверить и подтянуть зажимы.
7. Генератор не работает, питающее напряжение подается.	Сгорел предохранитель.	Заменить предохранитель. При повторном сгорании предохранителя прибор выключить до обнаружения и ликвидации неисправности.
8. Генератор работает. При настройке не меняются показания измерительного прибора.	Обрыв выходного кабеля.	Проверить выходной кабель.
9. Генератор работает. Не горит индикаторная лампа.	Сгорела светодиод.	Заменить светодиод.
10. После срабатывания защиты, работа генератора не восстанавливается.	Короткое замыкание в выходной цепи генератора	Проверить изоляцию выходной цепи генератора, вплоть до пайки в разъемах.
11. Слабая, заметно ухудшающаяся громкость сигнала на выходе приемника.	Разряжены питающие элементы.	Заменить элементы.

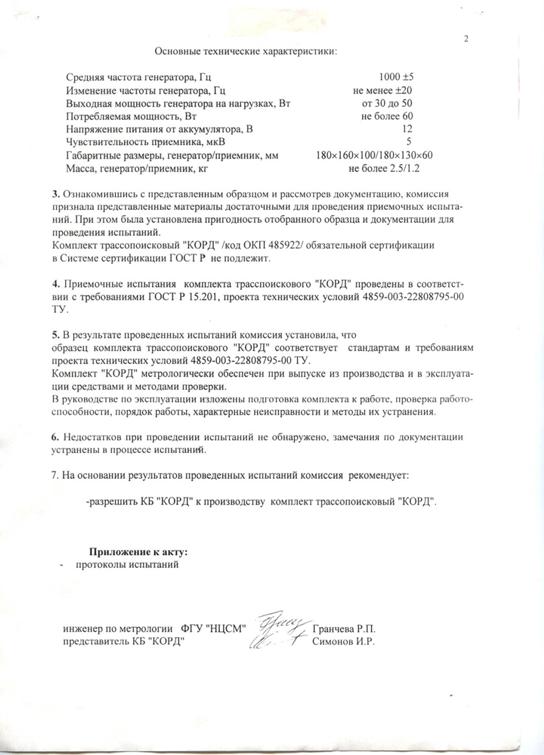

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Индикатор повреждения изоляции “КОРД-ИПИ” заводской № ________ соответствует техническим данным настоящего руководства и признан годным для эксплуатации.

Дата выпуска ___________________ 200 г.

М. п.

Ответственный за выпуск ________________

Предприятие – изготовитель: Конструкторское бюро “КОРД“ г. Нижний Новгород, ул. Ошарская, 69, офис 202 Тел/факс [phone]

11. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

11.1.  Предприятие-изготовитель гарантирует соответствие выпускаемых приборов всем требованиям настоящего руководства по эксплуатации, при соблюдении потребителем условий эксплуатации, транспортирования и хранения в течение –

·  гарантийного срока хранения – 12 месяцев с момента отгрузки приборов потребителю;

·  гарантийного срока эксплуатации –12 месяцев с момента ввода приборов в эксплуатацию.

11.2.  Гарантийный срок хранения прекращается в момент ввода приборов в эксплуатацию. Если приборы вводятся в эксплуатацию по истечении гарантийного срока хранения, то началом гарантийного срока эксплуатации считается момент окончания гарантийного срока хранения.

11.3.  Гарантийный срок продлевается на время от подачи рекламаций до введения приборов в эксплуатацию силами изготовителя.

ТРУБА

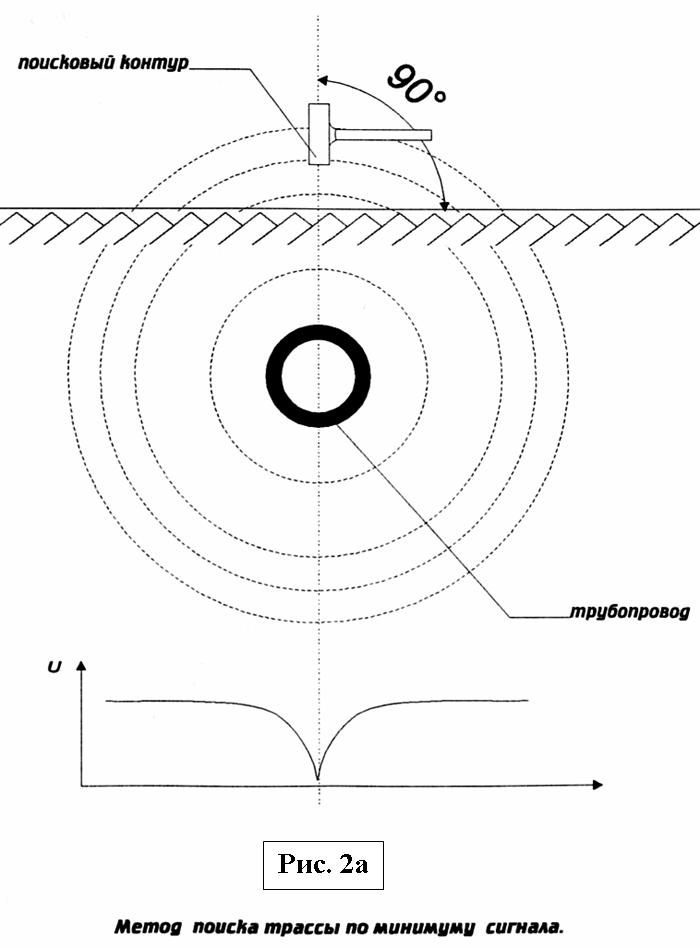

Рис. 2б
