ИНДИКАТОР ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ
КОРД - ИПИ
Руководство по эксплуатации
УВАЖАЕМЫЕ ГОСПОДА!
Сердечно благодарим Вас за приобретение прибора «КОРД».
Пожалуйста, прежде чем начинать работу с приборами, потратьте несколько минут на то,
чтобы ознакомиться с настоящим руководством по эксплуатации.
г. Нижний Новгород
ВНИМАНИЕ!
В вашем комплекте приемник «КОРД-ИПИ» имеет питание от батарей 1,5 V (6 шт.), установленных на внешней части корпуса. Размер элементов соответствует типу АА (R6).
Замена элементов питания.
1. Открутить два винта М3 со стороны обозначения элементов питания.
2. Заменить элементы питания.
3. Поставить заглушку на место.
ВНИМАНИЕ!
Ваш комплект оснащен поисковым контуром с поворотной катушкой на 90°.
Положения обозначены рисками на соединительной штанге поискового контура. Для установки в нужное положение повернуть до упора корпус датчика (риски должны совпадать).
Работа по максимуму сигнала Работа по минимуму сигнала
НА НАУШНИКИ И ЗАРЯДНОЕ УСТРОЙСТВО ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ.
СОДЕРЖАНИЕ | С. |
1. Назначение | 2 |
2. Технические характеристики | 3 |
3. Состав комплекта и комплектность поставки | 3 |
4. Устройство и принцип работы | 4 |
5. Меры безопасности | 7 |
6. Подготовка КОРД-ИПИ к работе | 8 |
7. Порядок работы | 10 |
8. Условия эксплуатации и хранения | 14 |
9. Характерные неисправности и методы их устранения | 15 |
10. Свидетельство о приемке | 17 |
11. Гарантии изготовителя | 17 |
Приложения. | 18 |
1. НАЗНАЧЕНИЕ
Индикатор повреждения изоляции КОРД-ИПИ (далее индикатор) предназначен для–
· нахождения бесконтактным и контактным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта;
· определения бесконтактным способом месторасположения и глубины заложения газопровода;
· определения месторасположения силовых электрических кабелей под нагрузкой;
· бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения;
· обнаружения мест натекания блуждающих токов промышленной частоты.
Индикатор предназначен для работы в полевых условиях, в части воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до плюс 40° С и относительной влажности воздуха не более 93% при 35°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.
Пример записи обозначения индикатора при заказе –
ИНДИКАТОР ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ «КОРД-ИПИ»
Прибор относится к классу индикаторов и поверке в органах Госстандарта
не подлежит.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальная мощность генератора, Вт | 40 |
Потребляемая мощность генератора, не более Вт | 60 |
Средняя частота генератора, Гц | 1000 (с точностью по кварцу) |
Модуляция | импульсная/тональная |
Частота модулятора в генераторе, Гц | 0,7 ± 0,3 |
Сопротивление нагрузки, Ом | 1 ... 1000 |
Напряжение питания генератора, В | 12 |
Напряжение питания приемника, В | 9..12 |
Чувствительность приемника, мкВ | не хуже 2,5 |
Частота настройки фильтров приемника, Гц | любые по заказу (50, 100, 300, 1000) |
Неравномерность коэффициента усиления приемника по частотам, не более, % | 10 |
Источник питания приемника | Автономный |
Источник питания генератора | От аккумулятора автомобиля |
Время непрерывной работы приемника, не менее, ч | 48 |
Габаритные размеры, мм– | |
приемника | 180х65х120 |
генератора | 170х95х150 |
Масса, кг - | |
приемника | 1,2 |
генератора | 2,5 |
Принимаемые частоты индуктивного датчика, Гц– | |
катушка сплошная | 50 ... 1000 |
Ось катушки | поворот 45/90 градус |
Масса датчика, кг | 0,5 |
3. СОСТАВ КОМПЛЕКТА И КОМПЛЕКТНОСТЬ ПОСТАВКИ
Генератор ГИ – 02 | 1 |
Приемник | 1 |
Датчик индуктивный | 1 |
Кабель соединительный | 2 |
Штыри | 2 |
Предохранитель | 1 |
Головной телефон | комплект |
Элементы питания 1,5V АА | 6 |
Руководство по эксплуатации | 1 |
Упаковка для комплекта | 1 |
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Принцип работы аппаратуры при определении мест повреждения изоляции газопровода состоит в том, что на поверхности земли по трассе газопровода генератором создаются потенциалы, изменяющиеся в зависимости от качества изоляции газопровода, характер их изменения улавливается приемником. Принцип работы индикатора в режиме трассоискателя основан на обнаружении магнитного поля, создаваемого вокруг исследуемой коммуникации (кабеля, трубопровода), протекающим по ней током генератора.
Определение трассы силового кабеля, а также трубопровода с подключенной ЭХЗ находящегося под напряжением, производится без подключения генератора с использованием только приемного устройства.
Во всех остальных случаях к коммуникации подключается генератор.
Зависимость громкости звука в телефонах (наушниках) приемник от ориентации антенны позволит определить направление и глубину залегания коммуникации.
Конструктивно КОРД-ИПИ выполнен в виде отдельных блоков–
генератор ГИ-02
приемник ИПИ
датчик индуктивный
штыри измерительные.
4.1.1. Генератор
4.1.1 Генератор ГИ-02 выполнен в алюминиевом брызгозащитном корпусе, являющимся одновременно и теплоотводом.

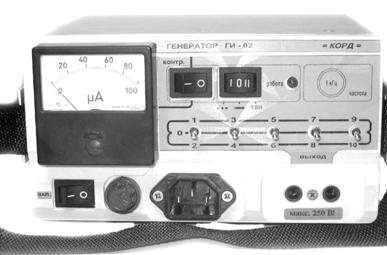

Внешний вид, назначение переключателей и ручек регулировки показан на рис.
|
|
|
|
|
