Арочная форточка для теплиц
«СОТка»
 |
Инструкция по сборке арочной форточки для теплиц «СОТка»
1. Основные технические данные

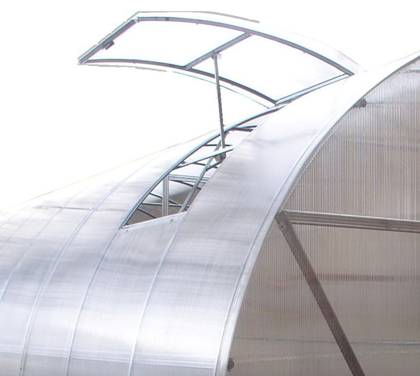

Арочная форточка для теплиц «СОТка» под сотовый поликарбонат предназначена для лучшего проветривания тоннеля теплицы. Арочную форточку можно установить в средней части, в верхней части арочной конструкции теплиц, по краям (в средней части верхнего покрытия) или по центру длины теплицы. Покрытие – сотовый поликарбонат. Внимание! В комплект поставки не входит, приобретается отдельно. Для покрытия форточки потребуется 0,8х1,05м сотового поликарбоната.
2. Комплектация форточки
№ позиции | Наименование профиля, детали | Длина профиля, мм | Количество, шт. |
1Ф | Дугообразный профиль | 950 | 2 |
2Ф | Поперечина форточки | 584,5 | 2 |
3Ф | Средняя поперечина форточки | 584,5 | 1 |
4Ф | Поперечина арок | 644,5 | 2 |
17 | Кронштейн | - | 2 |
22 | Вертушёк | - | 1 |
25 | Петля | - | 2 |
26 | Винт М4х10 | - | 20 |
27 | Винт М4х14 | - | 15 |
28 | Винт М4х25 | - | 10 |
29 | Винт М4х35 | - | 1 |
30 | Гайка М4 | - | 50 |
31 | Шайба | - | 14 |
33 | Упор | 625 | 1 |
ОБЩИЕ УКАЗАНИЯ ПО СБОРКЕ
Каркас арочной форточки устанавливается на арочный каркас теплицы до установки верхнего покрытия теплицы. При установке арочной форточки на теплицу с покрытием, рекомендуем верхние покрытие временно снять. Кронштейн №17 крепиться на среднюю поперечину форточки № 3Ф (для упора №33) и стрингер № 4 (для фиксации упора №33 форточки в открытом состоянии) по одному винту № 27 (м4х14) с контргайкой. При установке арочного каркаса форточки средняя поперечина № 3Ф должна располагаться выше стрингера №4 каркаса теплицы минимум 5 см. Для установки арочной форточки вам понадобиться двухсторонний скотч и прозрачный скотч, а так же плотная полиэтиленовая пленка для покрытия теплиц (размером 200х800 мм). |
 |
Примечание: В комплектации винтами возможны изменения.
3. Последовательность сборки и установки арочной форточки.
3.1. Сборка каркаса арочной форточки

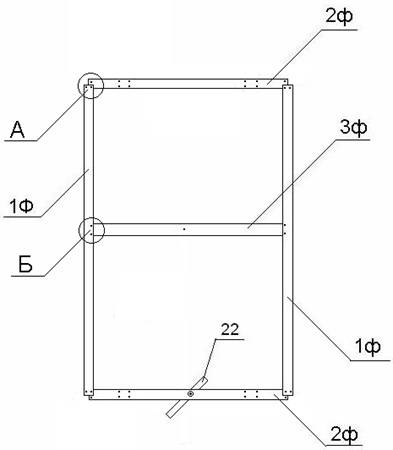

3.1.1. Возьмите два дугообразных профиля №1Ф и соедините их между собой двумя поперечинами №2Ф (винт м4х10), винты крепления установите сверху боковых полок профиля обращенных к покрытию (см. Рис.2 - А)
3.1.2. По середине дугообразные профили №1Ф соедините между собой средней поперечиной форточки №3Ф (см. Рис.2 - Б).
3.1.3. По середине средней поперечины №3Ф присоедините кронштейн №17 одним винтом (м4х14) с контргайкой (см. Рис.9).
3.1.4. На поперечине форточки №2Ф по середине установите вертушёк, винт (м4х14) с контргайкой, установив шайбу между вертушком и поперечиной форточки №2Ф (см. Рис.3).
 |
 |
 |
 |
3.2. Установка каркаса арочной форточки на арочный каркас теплицы
3.2.1. На каркас форточки пункта 3.1.4 к поперечине форточки № 2Ф временно присоедините поперечину арок № 4Ф, соединив их по одному винту в местах крепления напротив петель (м4х14), (Рис.3).
3.2.2. С противоположной стороны каркаса форточки (п.3.2.1) к поперечине №2Ф. временно присоедините петли №25.
3.2.3 . К петлям п.3.2.2. присоедините поперечину арок № 4Ф (см. рис. 4).
 |
3.2.4. Установите арочный каркас форточки (п.3.2.1.-3.2.3.) между двумя арками каркаса теплицы в выбранное Вами место.
Внимание!!! Средняя поперечина каркаса форточки № 3Ф должна располагаться выше стрингера №4 теплицы не менее 5 см., а поперечины арок №4Ф должны находиться снизу боковых полок профиля арок теплицы.
Просверлите отверстия в арочных профилях теплицы в местах крепления поперечин арок №4Ф и соедините их винтами (м4х10).
Винты крепления устанавливайте сверху боковых полок профиля обращенных к покрытию.
3.2.5. Отсоедините каркас форточки вместе с петлями от поперечин арок № 4Ф.
3.3. Покрытие каркаса арочной форточки поликарбонатом
3.3.1. Установите верхнее покрытие на арочный каркас теплицы.
3.3.2. Разметьте маркером на верхнем покрытии теплицы оконный проем, прочертив линии по центру профиля арок теплицы и поперечин №4Ф. Вырежьте острым ножом оконный проем. Закройте соты поликарбоната прозрачным скотчем и дополнительно установите окончание (U-профиль) в месте крепления петель, для придания покрытию жесткости.
Внимание! U-профиль приобретается отдельно.
3.3.3. Возьмите лист поликарбоната размером 800х1050 мм и удалите упаковочную пленку с двух сторон. Не забудьте пометить маркером сторону предназначенную наружу. Закройте соты поликарбоната скотчем с целью предотвращения загрязнения покрытия.

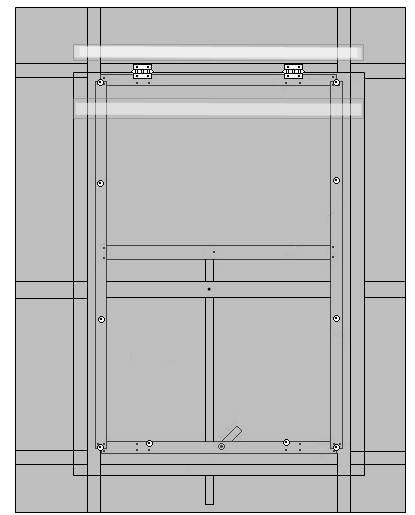

3.3.4. Закрепите лист поликарбоната (п.3.3.3.) на каркасе арочной форточки винтами (м4х14,м4х25) с прижимными шайбами (см. рис. 5,7).
3.4. УСТАНОВКА ПЕТЕЛЬ
3.4.1. Установите петли №25 на арочную форточку (см. Рис.6).
3.4.2. Просверлите отверстия в верхнем покрытии теплицы в местах крепления петель на поперечине арок №4Ф и установите арочную форточку.
Внимание!!! Петли устанавливаются сверху покрытия (см. Рис.6).
 |
 |
3.5 КРЕПЛЕНИЕ КРОНШТЕЙНА

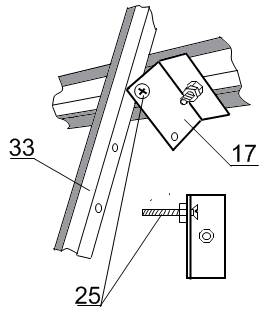

3.5.1. Установите на стрингере №4 теплицы кронштейн №17 на один винт м4х14 с контргайкой
(см. Рис.8).
3.5.2. В кронштейне №17 установите винт м4х35 для фиксации упора №33 форточки в открытом состоянии.
3.5.3. На кронштейне №17 средней поперечины форточки №3Ф закрепите упор №33 винт м4х14 с контргайкой (см. Рис. 9).
3.6.КРЕПЛЕНИЕ ПОЛИЭТИЛЕНОВОЙ ПЛЕНКИ
3.6.1. На верхнем покрытии теплицы наклейте двухсторонний скотч на ширину покрытия арочной форточки, отступив от середины поперечины арок №4Ф 10 см.
3.6.2. Удалите бумажное покрытие с двухстороннего скотча и плотно наклейте полиэтиленовую пленку.
3.6.3. Аналогично приклейте полиэтиленовую пленку к покрытию арочной форточки.
3.6.4. Края полиэтиленовой пленки, приклеенные к двухстороннему скотчу, проклейте прозрачным скотчем (см. Рис.10).
