Урок-игра «Восхождение на пик «Оптика».

Учитель

МБОУ Мелиховская СОШ

Цель: обобщение и систематизация знаний учащихся по темам курса.

Проведение урока: в игре участвуют 2 команды. Цель каждой - быстрее совершить восхождение на пик «Оптика».

Команды поочередно бросают игровой кубик, на верхней грани которого выпадает номер привала. Команда выполняет задания соответствующего привала. Продвижение по маршруту отмечается цветными флажками. Если команда уже находится на каком-либо привале, то число на кубике показывает, на сколько пунктов вперед она должна продвинуться. Выигрывает та команда, которая, правильно выполнит задания и раньше достигнет пика «Оптика». Проверку результатов выполняет жюри, имеющее верные ответы.

Привал 1. Закон отражения света. Построение изображения в линзах.

Каково увеличение линзы?


По какому пути пойдет луч света?

В какую точку попадет луч света?

//////////////////////

В какую точку попадет луч света?

Каково увеличение линзы?

Привал 2.Эстафета преломленного луча.

На рисунке показан луч, падающий на границу двух сред - воздух и вода. Приблизительно покажите дальнейший ход луча при прохождении через указанные среды.

воздух

I вода

II воздух

III стекло

IV вода

V воздух

VI алмаз

VII воздух

VIII стекло

Привал 3.Зеркальная эстафета.

На рисунке показан ход светового луча после отражения от зеркал, не изображенных на рисунке. Покажите положения зеркал на каждом этапе эстафеты.

I

II

III

IV

V

VI

VII

VIII

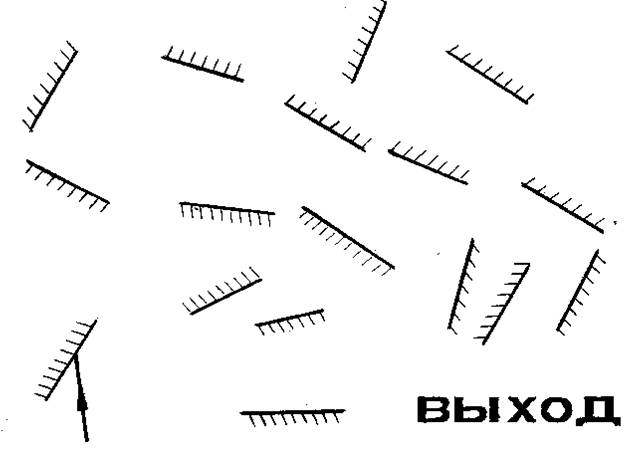

Привал4.Оптический лабиринт.

НЕ нашли? Не то? Что вы ищете?

На рисунке изображены зеркала и световой луч при входе в лабиринт. Покажите ход луча после многократного отражения от зеркал. При этом луч должен выйти из лабиринта через «Выход».

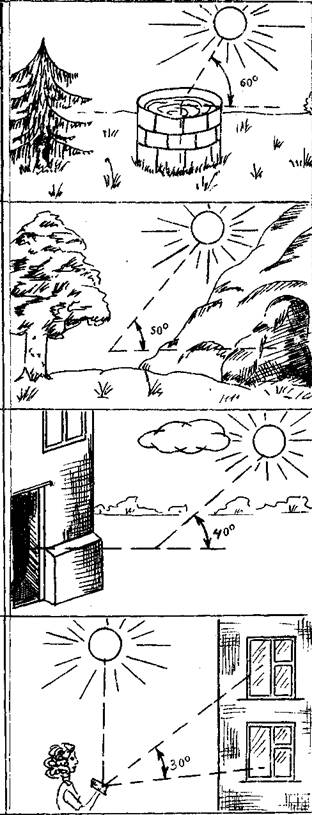

Привал 5.Солнечный зайчик.

Необходимо выполнить задания, в которых речь идет об отраженном солнечном луче, «зайчике». Условия задачи иллюстрируются рисунками.

1. Как надо расположить плоское зеркало, чтобы осветить дно колодца. Найдите угол между плоскостью зеркала и

вертикалью. Угловая высота солнца

над горизонтом 60 .

2. Под каким углом к горизонтали надо расположить зеркало, чтобы осветить вход в пещеру? Угловая высота солнца над горизонтом 50°.

3, Под каким углом к горизонтали надо расположить зеркало, чтобы

осветить вход в подъезд? Угловая

высота солнца над горизонтом 40 .

4. На какой угол надо повернуть плос­кое зеркало, чтобы солнечный зай­чик из окна первого этажа дома "перепрыгнул" в окно второго эта­жа? Угол между направлениями на окна 30 .

Привал 6. Однажды…

Приводятся описания необычных оптических явлений в атмосфере. Среди рисунков необходимо найти данное явление и объяснить его.

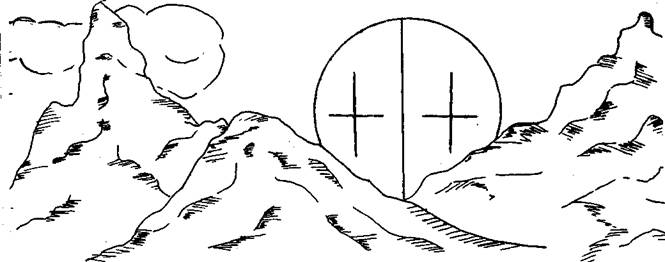

КРЕСТЫ

Однажды в горах Швейцарии на крутом, обледенелом спуске двое альпинистов сорвались в пропасть. Не в силах помочь товарищам, оставшиеся в живых продолжали спуск, глядя себе под ноги. Вдруг один из них поднял глаза и невольно вскрикнул. Прямо перед собой на небе он увидел яркий круг, разделенный пополам продольной полосой, и в каждой поло - вине круга стояло в небе по одному огромному кресту.

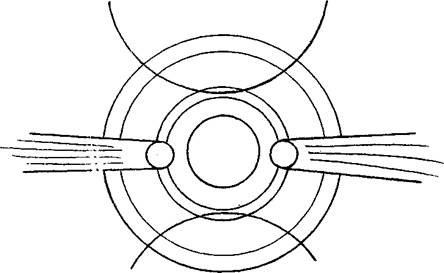

ХВОСТЫ И РОГА

Однажды летним утром 17 90 года жители Петербурга увидели вокруг Солнца два радужных круга. Сверху и снизу к ним примыкали две полудуги, напоминающие рога. Белая полоса опоясывала небо параллельно горизонту. В местах пересечения этой полосы с малым радужным кругом сияли еще два "солнца". Их стороны, обращенные к Солнцу, были ярко крас­ные, а от противоположных сторон тянулись длинные светящиеся хвосты.

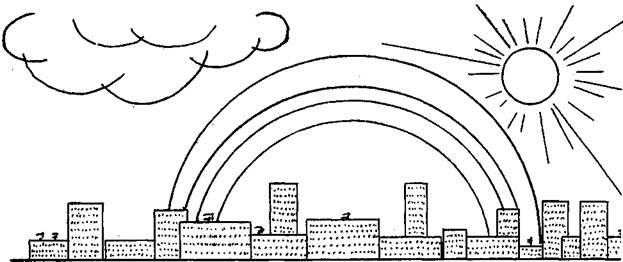

ЧЕТЫРЕ РАДУГИ

Однажды осенью 1948 года в Ленинграде шел дождь. Неожиданно из-за туч выглянуло Солнце, и сразу же через все небо засияла яркая радуга. Одновременно над ней возникла

другая радуга с обратным расположением полос. Через несколько минут на внутренней крае основной радуги образовалась третья, более бледная, а затем четвертая радуга. Наиболее ярко светились их малиновые полосы.

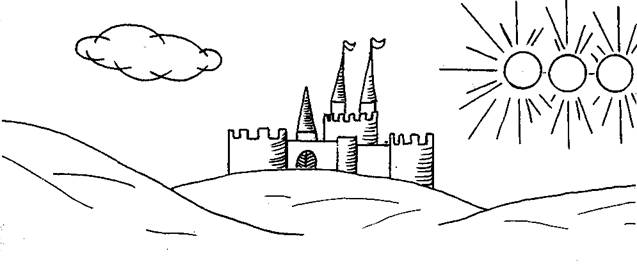

ТРИ СОЛНЦА

Однажды в ХУ1 веке войска императора Карла У осаждали город Магдебург. Вдруг, над городом засияло три солнца. Вскоре жители осажденного города услышали звук медных труб - войска строились в походном порядке. Осада была снята. "Я не мог решиться осаждать город, над которым сияло три солнца", - докладывал предводитель войска

Привал 7.Оптическая сила линзы.

Практическое задание. Определить оптическую силу собирающей и рассеивающей линзы.

Привал 8 .Физический практикум.

1 задание. Собрать модель проекционного аппарата.

2 задание. Собрать модель микроскопа.

Подведение итогов, награждение победителей.
