Управление выполнением работ по содержанию дорожной и уличной сети

Управление выполнением работ по содержанию дорожной и уличной сети

ПС Trace Reports. АИС ЦУП. Методики

Управление выполнением работ по содержанию дорожной и уличной сети



Введение

Методика содержит описание правил формирования отчетности для управления выполнением работ по содержанию объектов дорожной и уличной сети.

Содержание

Введение 1

Содержание 1

Методика 2

Порядок действий 2

Контроль за техникой подрядных организаций 2

Управление выполнением работ по содержанию объектов 3

Задание подрядчику 5

Отчет о посещении объектов содержания 6

Отчет о работе техники подрядных организаций 7

Устранение последствий метеофакторов 9

Соблюдение сроков устранения метеофакторов 11

Отражение на карте действующих метеофакторов 12

Отражение на карте степени устранения последствий метеофакторов 13

Методика

Используемые модули:

·  модуль ПК Trace Reports «Путевые отчеты АИС ЦУП».

·  модуль ПК Trace Reports «Онлайн монитор».

Управление выполнением работ по содержанию объектов дорожной и уличной сети производится путем:

·  осуществления контроля за нахождением техники подрядных организаций на объектах содержания. Описание действий приведено ниже.

·  управления выполнением работ по содержанию объектов дорожной и уличной сети. Описание действий приведено ниже.

Для управления выполнением работ по содержанию объектов дорожной и уличной сети необходимо:

·  настроенное автоматизированное рабочее место (АРМ). В случае неисправности или невозможности выполнения указанных в руководстве действий, необходимо обратиться к администратору ПК Trace Reports.

·  наличие зарегистрированных в ПК Trace Reports данных о:

·  транспортных средствах (тип механизма, гос. номер, номер терминала…) используемых подрядчиками для выполнения работ. Описание правил регистрации транспортных средств приведено в руководстве ПК Trace Reports по модулю «Редактор бортовых комплектов».

Порядок действий

Порядок действий состоит из описания правил по управлению выполнением работ по содержанию объектов дорожной и уличной сети и включает описание функционала модулей, используемого в рамках поставленной задачи.

Глава состоит из двух разделов:

·  контроль за техникой подрядных организаций.

·  управление выполнением работ по содержанию объектов.

Контроль за техникой подрядных организаций

Осуществление контроля за нахождением техники подрядных организаций на объектах содержания производится в модуле ПК Trace Reports «Онлайн монитор».

Контроль за нахождением техники подрядных организаций на объектах содержания производится путем:

·  анализа поездок техники подрядных организаций по карте.

·  получения фото с техники подрядных организаций.

Описание правил работы в модуле приведены в руководстве ПК Trace Reports «Онлайн монитор».

Управление выполнением работ по содержанию объектов

Управлением выполнением работ по содержанию объектов дорожной и уличной сети производится путем:

·  формирования отчетов:

·  задание подрядчику.

·  отчет о посещении объектов содержания.

·  отчет о работе техники подрядных организаций.

·  устранение последствий метеофакторов.

·  соблюдение сроков устранения метеофакторов.

·  просмотра на карте:

·  действующих метеофакторов.

·  степени устранения последствий метеофакторов.

Для корректного формирования отчетов необходима регистрация данных о:

1. генподрядчиках, подрядчиках и контрактах на подрядные работы, описание контролируемых объектов дорожной и уличной сети (состояние, покрытие, протяженность…) и данные о климатических зонах их расположения. Регистрация этих данных производится в файле Excel «Сводная ведомость дорог». Формирование файла и требования к его формату описаны в методике «Формирование GPS координат объектов содержания». Использование данных файла для формирования отчета возможно только при его расположении в папке «Мои документы» - «Trace Reports». Для корректного формирования отчетов необходимо соблюдение следующих правил:

·  обязательно в каждой строке файла «Сводная ведомость дорог» должны быть указаны следующие значения:

·  Код объекта содержания – для идентификации соответствия текущей строки файла с геозоной, периметр которой задается в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП». При этом используемые значения в файле и модуле должны быть идентичны.

·  Общая протяженность дорог – общая протяженность контролируемых дорог геозоны.

·  Общая площадь дорог – общая площадь контролируемых дорог геозоны.

2. работах (перечень, периодичность, технологические ограничения…) необходимых для проведения в определенных климатических условиях. Регистрация этих данных производится в файле Excel «Справочник групп работ АИС ЦУП». Требования к формату файла описаны в методике «Оценка фактического выполнения работ по содержанию объектов». Использование данных файла для формирования отчетов возможно только при его расположении в папке «Мои документы» - «Trace Reports». Файл Excel «Справочник групп работ АИС ЦУП» предназначен для регистрации сведений о:

·  работах (перечень, периодичность, технологические ограничения…) необходимых для проведения в определенных климатических условиях. Лист «Справочник групп работ».

·  механизмах (тип, функционал, максимальная скорость, время…) необходимых для проведения определенных работ. Лист «Справочник работ». Для корректного формирования отчета по содержанию автодорог с учетом погоды необходимо обязательное указание типа механизма на листе «Справочник работ». Используется для идентификации соответствия текущей строки файла с типом механизма транспортного средства, который задается в модуле ПК Trace Reports «Редактор бортовых отчетов». При этом используемые значения в файле и модуле должны быть идентичны.

·  сезонных периодах проведения определенных групп работ по зимнему и летнему содержанию объектов дорожной и уличной сети. Лист «Справочник работ». Период должен быть задан для каждой группы работ справочника. При этом формат ячейки для регистрации даты начала и окончания периода, должен быть определен как «Дата». При отсутствии заданного периода, группа работ не будет участвовать в формировании данных отчета. При формировании отчета за период не соответствующий ни одной дате файла Excel, на экран будет выведена ошибка «За период отчета отсутствуют группы работ».

3. транспортных средствах (тип механизма, гос. номер, номер терминала…) используемых подрядчиками для выполнения работ. Регистрация этих данных производится в модуле ПК Trace Reports «Редактор бортовых комплектов». Правила регистрации транспортных средств в ПК Trace Reports, приведены в руководстве пользователя по модулю «Редактор бортовых комплектов». Для формирования отчетов необходимо обязательное указание:

·  типа транспортного средства на закладке «Параметры комплекта» в поле «Тип» для идентификации соответствия текущей строки с типом механизма, который задается в файле «Справочник групп работ» на листе «Справочник работ». При этом, используемые значения в файле и модуле должны быть идентичны.

·  наличия у транспортного средства с типом КДМ дополнительного оборудования по подметанию и мойке асфальтобетонного покрытия. Наличие дополнительного оборудования регистрируется на закладке «Дополнительно» путем задания значения «Да» у строк «Подметательное оборудование» и «Моечное оборудование».

4. погодных условиях. Порядок регистрации этих данных описан в методике «Формирование данных о метеофакторах».

5. геозонах (виртуальный произвольно ограниченный участок на географической карте) равных площади, обхватывающей места расположения всех подконтрольных объектов дорожной и уличной сети. Соответствует периметру подконтрольных дорог или периметрам районов муниципального образования. Регистрация этих данных производится в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП». Порядок регистрации периметров подконтрольных дорог описан в методике «Формирование GPS координат объектов содержания». Порядок регистрации периметров районов муниципального образования описан в руководстве по модулю ПК Trace Reports «Путевые отчеты АИС ЦУП». Для формирования отчетов необходимо для каждой геозоны обязательное указание в справочнике «Объекты посещения» модуля ПК Trace Reports «Путевые отчеты»:

·  Района. Задается по кнопке без названия, следующей за кнопкой «Иконка». В списке необходимо выбрать «Редактор дополнительных атрибутов» => «Район». Указать наименование района, для привязки текущей геозоны к погодным данным. При этом, необходимо учесть, что наименования районов в справочнике объектов посещения, в файле «Сводная ведомость дорог» и в модуле ПК Trace Reports «Архив погоды» должны быть идентичны.

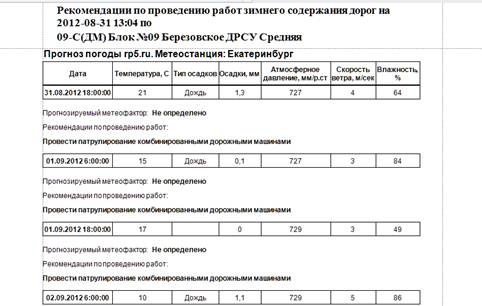

Задание подрядчику

Отчет предназначен для создания перечня работ, рекомендуемых к выполнению подрядчиком, относительно метеофакторов, зарегистрированных в течение полутора суток с момента формирования отчета.

Данные отчета предоставляются подрядчикам.

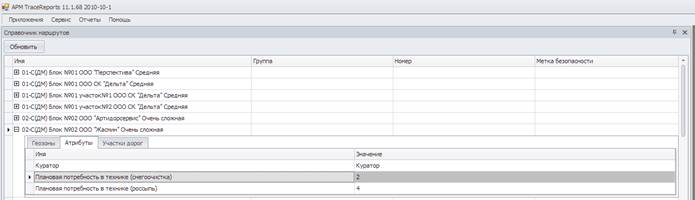

Для корректного отражения данных в отчете, необходимо для подрядчиков задать плановую потребность в технике, осуществляющей очистку объектов содержания и россыпь противогололедных материалов. Плановая потребность в технике задается в модуле ПК Trace Reports «АРМ» в справочнике маршрутов закладка «Атрибуты», описание правил работы в модуле приведено в соответствующем руководстве.

Чтобы сформировать отчет, необходимо выполнить следующие действия:

1.  Активируйте процедуру формирования отчета. Для этого в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП» выберите «Сводные групповые отчеты» => «Отчеты УАД» => «Задание подрядчику».

2.  Сформируйте отчет. Для этого в указанной выше форме нажмите кнопку «Создать отчет». На экран будет выведен отчет, внешний вид которого представлен ниже.

Отчет о посещении объектов содержания

Отчет предназначен для отражения информации о посещении техникой подрядчиков объектов содержания в течение заданного периода, с группировкой данных по типам транспортных средств.

Чтобы сформировать отчет, необходимо выполнить следующие действия:

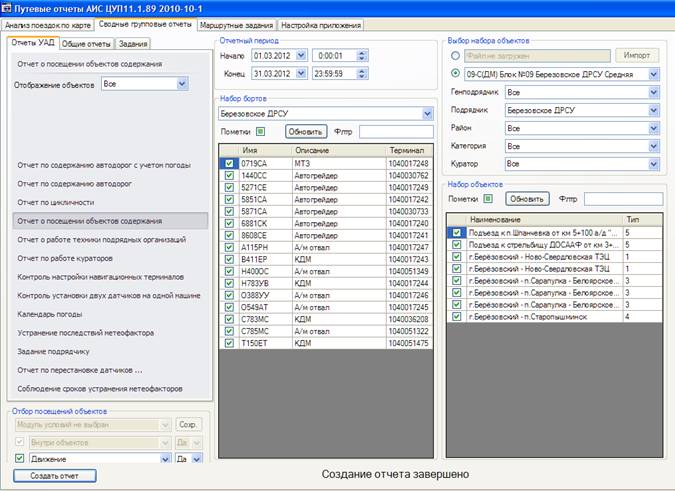

1.  Активируйте процедуру формирования отчета. Для этого в модуле Trace Reports «Путевые отчеты АИС ЦУП» выберите закладку «Сводные групповые отчеты» - «Отчеты УАД» => «Отчет о посещении объектов содержания». На экран будет выведена форма, внешний вид которой представлен ниже.

2.  Задайте параметры отчета. Для этого в указанной выше форме заполните следующие поля:

·  Блок «Выбор набора объектов»:

·  в поле без названия путем выбора значения из списка, укажите реквизиты контракта на выполнение работ, данные по которому будут отражены в отчете.

·  Блок «Набор объектов»:

·  обновите перечень объектов, содержание которых поддерживается в рамках выбранного пользователем контракта. Для этого в указанном блоке нажмите кнопку «Обновить». При необходимости формирования отчета по определенным объектам, у не интересующих Вас объектов снимите флажок в соответствующем поле левой крайней колонки блока.

·  Блок «Отчетный период»:

·  в строке «Начало» и «Конец» задайте дату и время. Данные собранные системой за этот период, будут отражены в отчете.

·  Блок «Набор бортов»:

·  в поле без названия путем выбора значения из списка, укажите подрядчика, с которым заключен выбранный пользователем контракт на выполнение работ.

·  обновите список бортов, используемых выбранным подрядчиком при выполнении работ. Для этого в указанном блоке нажмите кнопку «Обновить». При необходимости формирования отчета по определенным бортам, у не интересующих Вас бортов снимите флажок в соответствующем поле левой крайней колонки блока.

·  Блок «Отчет о посещении объектов содержании»:

·  задайте объекты, данные по которым будут отражены в отчете. Возможны следующие варианты значения:

- Все. В отчете будут отражены данные по всем объектам содержания выбранного подрядчика.

- Посещенные. В отчете будут отражены данные по объектам, которые за заданный период посещались техникой, выбранного подрядчика.

- Не посещенные. В отчете будут отражены данные по объектам, которые за заданный период не посещались техникой, выбранного подрядчика.

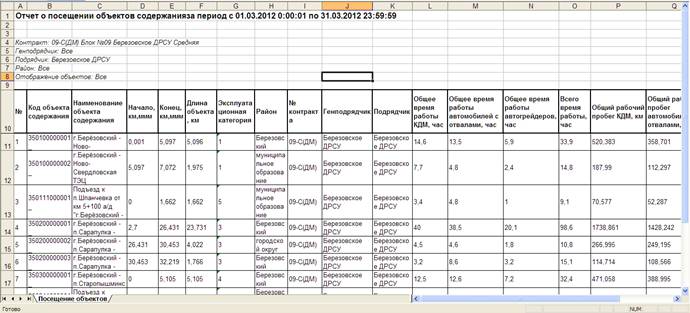

3.  Сформируйте отчет с заданными параметрами. Для этого в указанной выше форме нажмите кнопку «Создать отчет». На экран будет выведен отчет, внешний вид которого представлен ниже.

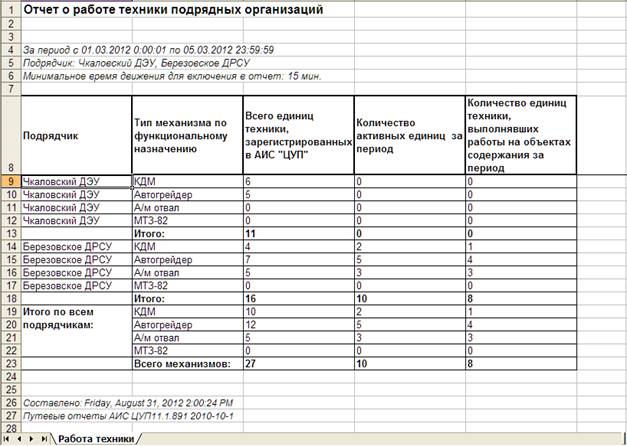

Отчет о работе техники подрядных организаций

Отчет предназначен для отражения количества единиц техники подрядчика, имеющейся в наличии, активной и работающей за заданный пользователем период. Данные отчета группируются по подрядчикам и типам механизмов.

Для корректного отражения данных в отчете, необходимо, чтобы наименования подрядчиков, заданные в параметрах отчета были идентичны наименованиям, указанным в файле «Сводная ведомость дорог».

Чтобы сформировать отчет, необходимо выполнить следующие действия:

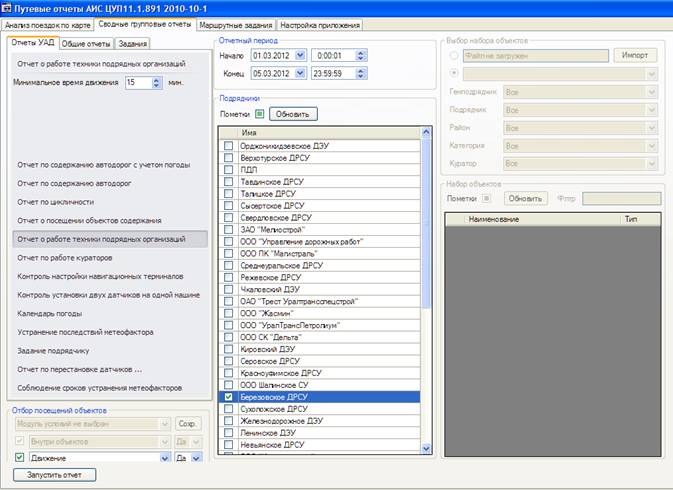

1.  Активируйте процедуру формирования отчета. Для этого в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП» выберите «Сводные групповые отчеты» => «Отчеты УАД» => «Отчет о работе техники подрядных организаций». На экран будет выведена форма, внешний вид которой представлен ниже.

2.  Задайте параметры отчета. Для этого в указанной выше форме заполните следующие поля:

·  Блок «Отчетный период»:

·  в строке «Начало» и «Конец» задайте дату, месяц и год начала и окончания периода, данные за который будут отражены в отчете.

·  Блок «Подрядчики»:

·  обновите список подрядчиков. Для этого в указанном блоке нажмите кнопку «Обновить». При необходимости формирования отчета по определенным подрядчикам, у не интересующих Вас подрядчиков снимите флажок в соответствующем поле левой крайней колонки блока.

·  Блок «Отчет о работе техники подрядных организаций». Задайте минимальное время в минутах, при превышении которого, техника подрядчика будет отражена в отчете как выполняющая работы на объекте. Для этого в указанном выше блоке заполните поле «Минимальное время движения».

3.  Сформируйте отчет с заданными параметрами. Для этого в указанной выше форме нажмите кнопку «Создать отчет». На экран будет выведен отчет, внешний вид которого представлен ниже.

Устранение последствий метеофакторов

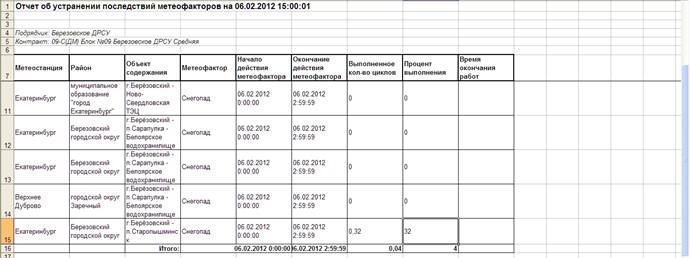

Отчет предназначен для отражения объема в процентах и количество выполненных циклов по устранению последствий метеофакторов с группировкой данных по районам и объектам содержания.

Чтобы сформировать отчет, необходимо выполнить следующие действия:

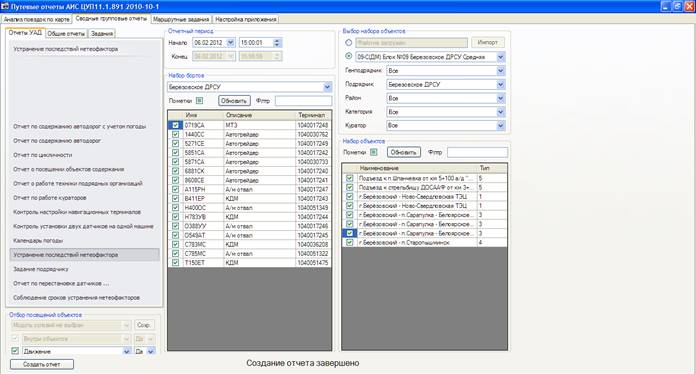

1.  Активируйте процедуру формирования отчета. Для этого в модуле Trace Reports «Путевые отчеты АИС ЦУП» выберите закладку «Сводные групповые отчеты» - «Отчеты УАД» => «Устранение последствий метеофакторов». На экран будет выведена форма, внешний вид которой представлен ниже.

2.  Задайте параметры отчета. Для этого в указанной выше форме заполните следующие поля:

·  Блок «Выбор набора объектов»:

·  в поле без названия путем выбора значения из списка, укажите реквизиты контракта на выполнение работ, данные по которому будут отражены в отчете.

·  Блок «Набор объектов»:

·  обновите перечень объектов, содержание которых поддерживается в рамках выбранного пользователем контракта. Для этого в указанном блоке нажмите кнопку «Обновить». При необходимости формирования отчета по определенным объектам, у не интересующих Вас объектов снимите флажок в соответствующем поле левой крайней колонки блока.

·  Блок «Отчетный период»:

·  в строке «Начало» задайте дату и время. Данные собранные системой на эту дату, будут отражены в отчете.

·  Блок «Набор бортов»:

·  в поле без названия путем выбора значения из списка, укажите подрядчика, с которым заключен выбранный пользователем контракт на выполнение работ.

·  обновите список бортов, используемых выбранным подрядчиком при выполнении работ. Для этого в указанном блоке нажмите кнопку «Обновить». При необходимости формирования отчета по определенным бортам, у не интересующих Вас бортов снимите флажок в соответствующем поле левой крайней колонки блока.

3.  Сформируйте отчет с заданными параметрами. Для этого в указанной выше форме нажмите кнопку «Создать отчет». На экран будет выведен отчет, внешний вид которого представлен ниже.

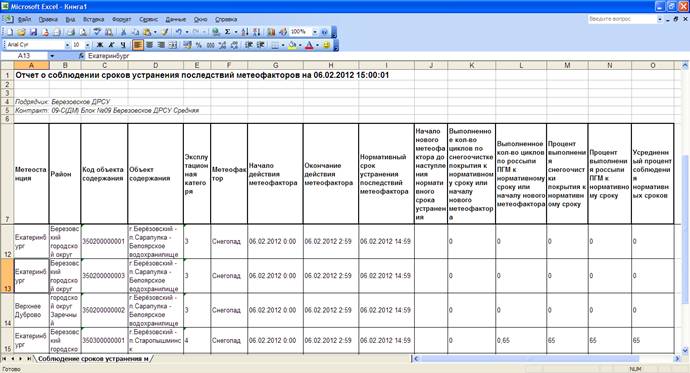

Соблюдение сроков устранения метеофакторов

Отчет предназначен для отражения объема в процентах выполненных работ по устранению последствий метеофакторов в нормативные сроки. Нормативные сроки задаются в файле «Справочник групп работ АИС ЦУП» на листе «Нормативное время ликвидации».

Чтобы сформировать отчет, необходимо выполнить следующие действия:

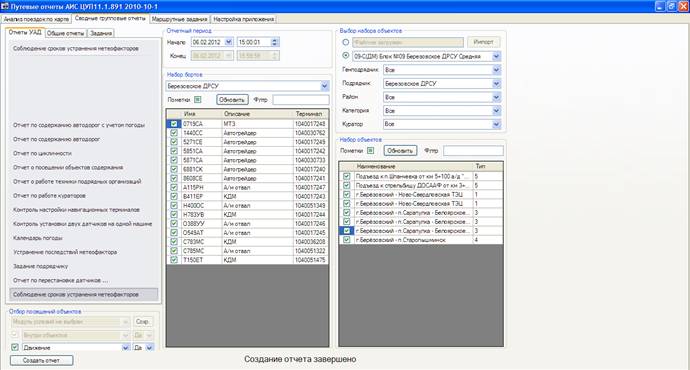

1.  Активируйте процедуру формирования отчета. Для этого в модуле Trace Reports «Путевые отчеты АИС ЦУП» выберите закладку «Сводные групповые отчеты» - «Отчеты УАД» => «Соблюдение сроков устранения метеофакторов». На экран будет выведена форма, внешний вид которой представлен ниже.

2.  Задайте параметры отчета. Для этого в указанной выше форме заполните следующие поля:

·  Блок «Выбор набора объектов»:

·  в поле без названия путем выбора значения из списка, укажите реквизиты контракта на выполнение работ, данные по которому будут отражены в отчете.

·  Блок «Набор объектов»:

·  обновите перечень объектов, содержание которых поддерживается в рамках выбранного пользователем контракта. Для этого в указанном блоке нажмите кнопку «Обновить». При необходимости формирования отчета по определенным объектам, у не интересующих Вас объектов снимите флажок в соответствующем поле левой крайней колонки блока.

·  Блок «Отчетный период»:

·  в строке «Начало» задайте дату и время. Данные собранные системой на эту дату, будут отражены в отчете.

·  Блок «Набор бортов»:

·  в поле без названия путем выбора значения из списка, укажите подрядчика, с которым заключен выбранный пользователем контракт на выполнение работ.

·  обновите список бортов, используемых выбранным подрядчиком при выполнении работ. Для этого в указанном блоке нажмите кнопку «Обновить». При необходимости формирования отчета по определенным бортам, у не интересующих Вас бортов снимите флажок в соответствующем поле левой крайней колонки блока.

3.  Сформируйте отчет с заданными параметрами. Для этого в указанной выше форме нажмите кнопку «Создать отчет». На экран будет выведен отчет, внешний вид которого представлен ниже.

Отражение на карте действующих метеофакторов

Для отражения на карте действующих метеофакторов в разрезе районов, необходимо выполнить следующие действия:

1.  Вызовите форму для отражения на карте полученных данных. Для этого в модуле Trace Reports «Путевые отчеты АИС ЦУП» выберите закладку «Анализ поездок по карте».

2.  Задайте параметры. Для этого в указанной выше форме на закладке «Объекты посещения» заполните поля блока «Выбор» следующими значениями:

·  Районы … (наименование территориального образования).

·  Фактическая погода.

·  Дата и время, данные за которые необходимо отразить на карте.

3.  Отразите на карте полученные данные. Для этого в указанном блоке нажмите кнопку «Обновить». На экран будет выведен рисунок, внешний вид которого представлен ниже.

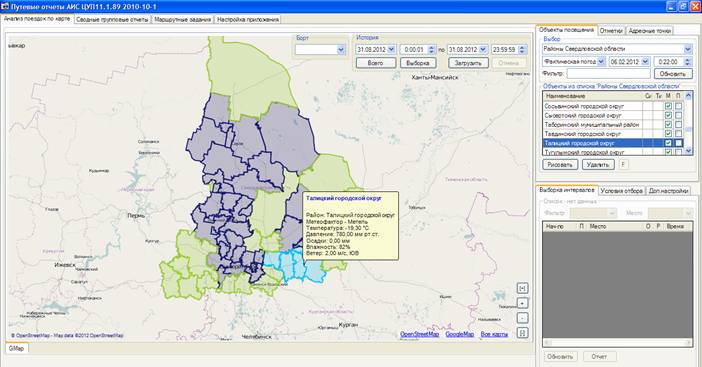

4.  Получите информацию по каждому району. Для этого выберите на карте, интересующий Вас район и нажмите один раз левой клавишей мыши. На экран будет выведено сообщение, внешний вид которого представлен выше.

Отражение на карте степени устранения последствий метеофакторов

Для отражения на карте степени устранения последствий метеофакторов в разрезе районов, предварительно необходимо сформировать отчет «Устранение последствий метеофакторов» на одну и ту же дату и время по каждому контракту, в рамках которого выполняются работы по содержанию объектов. Описание правил формирования отчета приведено выше.

Чтобы отразить на карте полученные данные необходимо выполнить следующие действия:

1.  Вызовите форму для отражения на карте полученных данных. Для этого в модуле Trace Reports «Путевые отчеты АИС ЦУП» выберите закладку «Анализ поездок по карте».

2.  Задайте параметры. Для этого в указанной выше форме на закладке «Объекты посещения» заполните поля блока «Выбор» следующими значениями:

·  Блоки объектов.

·  Устранение метеофакторов.

·  Дата и время, на которые сформированы отчеты «Устранение последствий метеофактора».

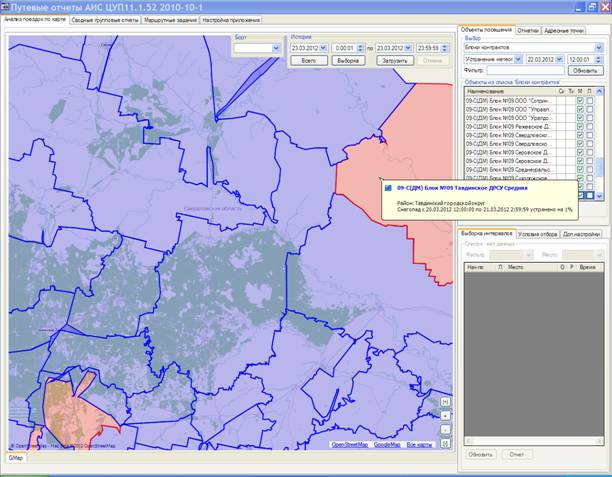

3.  Отразите на карте полученные данные. Для этого в указанном блоке нажмите кнопку «Обновить». На экран будет выведен рисунок, внешний вид которого представлен ниже.

4.  Получите информацию по каждому району. Для этого выберите на карте, интересующий Вас район и нажмите один раз левой клавишей мыши. На экран будет выведено сообщение, внешний вид которого представлен выше.
