ТИПОВАЯ ПРОГРАММА

Входного контроля дополнительных и сертификационных испытаний электрорадиоизделий иностранного производства уровня качества Military, Space предназначенных для комплектования радиоэлектронной аппаратуры объекта специального назначения.

СОГЛАСОВАНО		СОГЛАСОВАНО

Введение

Настоящая типовая программа разработана в соответствии с требованиями решения по методологии проведения работ по подтверждению соответствия ИМС и полупроводниковых приборов иностранного производства космического (военного) уровня качества требованиям, предъявляемым к бортовой аппаратуре КА НПО ПМ от 19.03.04.

Настоящая программа является типовой и предназначена для руководства при разработке протоколов анализа соответствия конкретных партий электрорадиоизделий иностранного производства (ЭРИ ИП) изготовленных в соответствии с требованиями стандартов MIL-STD-883, MIL-PRF-19500, MIL-PRF-38535, MIL-PRF-38534, MIL-STD-750, а также эквивалентных стандартов в системе ESA/SCC 9000, ESA/SCC 5000, поставляемых потребителям для использования (применения) в радиоэлектронной аппаратуре объектов специального назначения (морской, авиационной, космической, ракетной и др. техники).

1 Объект испытаний

Объектом испытаний являются ЭРИ ИП различных типов и функционального назначения изготовленные в соответствии с требованиями стандартов MIL-STD, MIL-PRF, стандартов в системе ESA/SCC 9000, ESA/SCC 5000, а также неквалифицированных на соответствие стандартов MIL и ESA ЭРИ, но изготовленных в соответствии с требованиями данных стандартов далее по тексту ЭРИ ИП.

2 Нормативная документация

При разработке протоколов анализа необходимо руководствоваться следующей нормативной документацией:

– ГОСТ РВ 20.39.412-97. Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Общие требования.

– ГОСТ РВ 20.39.414.1-97. Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Классификация по условиям применения и требования стойкости к внешним воздействующим факторам.

– ГОСТ РВ 20.57.415-98 Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Специальные воздействия.

– ГОСТ РВ 20.57.416-97 КСКК. Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Методы испытаний.

– ГОСТ 24682 – 81.Изделия электротехнические. Общие технические требования в части воздействия специальных средств.

– РДВ 319.04.35.00-01 Положение о порядке применения электронных модулей, комплектующих изделий, электрорадиоизделий и конструкционных материалов иностранного производства в системах, комплексах, образцах вооружения и военной техники и их составных частях.

– MIL-STD-883 Test method standard Microcircuits. Методы испытаний микросхем. Стандарт.

– MIL-PRF-19500 Performance specification Semiconductor devices, General specification for. Общая спецификация. Требования для полупроводниковых устройств. Функциональные требования.

– MIL-PRF-38535 Performance specification Integrated circuits (microcircuits) manufacturing, General specification for. Функциональные требования. Общая спецификация требования для производства интегральных схем (микросхем).

– MIL-PRF-38534 Performance specification Hybrid Microcircuits, General specification for. Функциональные требования. Общая спецификация, требования для гибридных микросхем.

– MIL-STD-750 Test method standard for semiconductor devices. Методы испытаний полупроводниковых приборов. Стандарт.

– ECSS 9000 Generic specification for integrated circuits monolithic. Общая спецификация требования для монолитных интегральных схем.

– ECSS 5000 Generic specification for discrete semiconductor components. Общая спецификация. Требования для дискретных полупроводниковых приборов.

3 Основание для проведения испытаний

Основанием для проведения работы является «Решение о порядке применения ЭРИ ИП в радиоэлектронном оборудовании изделия и в его составных частях» согласованное в соответствии с РДВ 319.04.35.00-01» и договор, заключенный с ИТЦ.

4 Цель испытаний

4.1 Оценка соответствия испытаний, проведенных предприятием-изготовителем ЭРИ ИП к модели внешних воздействующих факторов (ВВФ) применяемой к аппаратуре таблица №1.

4.2 Определение соответствия электрорадиоизделий иностранного производства:

¾  оценка требований по механическим и климатическим факторам, указанными в сопроводительной документации на ЭРИ ИП и модели ВВФ, заложенных в соответствии с ГОСТ РВ 20.39.414.1 «Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Классификация по условиям применения и требования стойкости к внешним воздействующим факторам»;

¾  оценка требований по спец. воздействию, указанной сопроводительной документации на ЭРИ ИП и модели ВВФ, заложенных в соответствии с ГОСТ РВ 20.39.414.2 «Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Специальное воздействие»;

¾  оценка надёжности ЭРИ ИП, указанной в сопроводительной документации и требований надежности модели ВВФ, заложенных в соответствии с ГОСТ РВ 20.39.413 «Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Требования надежности»;

¾  оценка соответствия требованиям по информационной безопасности.

Таблица № 1. Перечень ВВФ и их значения, заданные требования по надежности и спецстойкости в соответствии с ГОСТ РВ 20.39.414.1

Наименование ВВФ, показатели надежности	Наименование характеристик ВВФ, единицы измерения	Значение ВВФ и показателей надежности*	Примечание
Широкополосная случайная вибрация	диапазон частот, Гц	1¸5000
амплитуда ускорения, g	До 50
Спектральная плотность ускорения, м2 × с-4 Гц-1 (g2/Гц).	До 50 (0.5)
Синусоидальная вибрация	диапазон частот, Гц	20¸5000
амплитуда ускорения, g	До 40
время воздействия, мин.	от 1
Механический удар одиночного действия	пиковое ударное ускорение, g	До 3000 (выше по ТЗ)
длительность действия ударного ускорения, мс	0,1¸2
Механический удар многократного действия	пиковое ударное ускорение, g	До 1500
длительность действия ударного ускорения, мс	1¸15
Акустическое воздействие	диапазон частот, Гц	20¸10000
уровень звукового давления, дБ	До 175
длительность воздействия, мин	от 1
Линейное ускорение	значение линейного ускорения, g	До 500 (выше по ТЗ)
длительность воздействия, мин	от 1
Повышенная температура среды	максимальное значение при эксплуатации, °С	До 125 (выше по ТЗ)
максимальное значение при транспортировании и хранении, °С	До 70

Пониженная температура среды	минимальное значение при эксплуатации, °С	До минус 60
минимальное значение при транспортировании и хранении, °С	До минус 60
Изменение температуры среды	диапазон изменения температуры среды, °С	Минус 60÷плюс125
Повышенная влажность воздуха	температура воздуха, °С	Плюс 35
относительная влажность, %	До 100
Пониженная влажность воздуха	Точка росы, °С	Минус 40
Продолжительность воздействия	По ТЗ
Пониженное атмосферное давление	значение при эксплуатации, Па (мм рт. ст.)	До 0,6·103 (5) ниже по ТЗ
значение при авиатранспортировании, Па (мм рт. ст.)	1,2·104 (90)
Повышенное атмосферное давление	значение при эксплуатации, Па (мм рт. ст.)	2,95 105 (2207)
Изменение давления	Диапазон и скорость изменения давления.	По ТЗ
Соляной туман	По ГОСТ РВ 20.57.416
Статическая пыль (песок)	Верхнее значение концентрации при эксплуатации, 3 г/м3
Динамическая пыль (песок)	Верхнее значение концентрации при эксплуатации, 2 г/м3 Верхнее значение скорости движения частиц при эксплуатации, 15 м/с.
Солнечное излучение	верхнее значение интегральной плотности излучения при эксплуатации, Вт/м2.	1120
верхнее значение плотности потока ультрафиолетового излучения при эксплуатации, Вт/м2.	68
Плесневые грибы	по ГОСТ 28206 (Согласно ГОСТ РВ 20.57.416 Метод 214-1)
Специальные факторы	перечни факторов по ГОСТ РВ 20 57.415-98.	Испытания проводятся по отдельной программе согласованной с 22 ЦНИИИ.
Эксплуатация	срок активного существования, лет	Согласно ТЗ
Хранение	максимальный срок сохраняемости, лет	Согласно ТЗ
Информационная безопасность	Испытания проводятся по отдельной программе согласованной с 22 ЦНИИИ при наличии требований в решении о порядке применения ЭРИ ИП согласованного в соответствии с РДВ 319.04.35.00-01.

*Уровни воздействия указаны как максимальные по ГОСТ РВ 20.39.414.1, конкретные значения уточняются в модели ВВФ на аппаратуру.

5 Общие положения

5.1. Место проведения и сроки испытаний:

В данном разделе указываются место и сроки проведения анализа и испытаний, если это потребуется в результате анализа.

5.2. Организации, участвующие в испытаниях:

Указывается полное название и/или их условное обозначение, в т. ч., при необходимости номер Военного представительства, например: «Испытания по оценке стойкости изделий к специальным факторам проводятся на предприятиях ЭНПО «СПЭЛС» или в ФГУП НИИ приборов» и т. д.

5.3. Перечень ранее проведенных испытаний:

Даются сведения об изделиях, представляемых на испытания, если они ранее подвергались сертификационным испытаниям.

5.4 По результатам анализа, при необходимости, для подтверждения отдельных требований, предъявляемых к БА, ИТЦ совместно с главным конструктором аппаратуры разрабатывает программы испытаний и согласовывает их с ФГУ «22 ЦНИИИ Минобороны России».

5.5 Оценку соответствия ЭРИ ИП требованиям к БА, отсутствующим в сопроводительной документации, проводят в ИТЦ в установленном порядке.

6 Объем сертификационных испытаний

6.1 Входной контроль.

6.1.1 Указывается объем проведенного входного контроля: внешний вид, габаритные и установочные размеры изделий, измерение массы и т. д.

6.1.2 Указывается необходимый комплект сопроводительной документации для проверки на входном контроле: сертификат соответствия (Certificate of Conformance и др.), отчеты по приемо-сдаточным и периодическим испытаниям (Technology Conformance Inspection и др.), а также отчеты по радиационному исследованию и РФА.

6.1.3 Указываются требования, предъявляемые к защите от статического электричества, влагочувствительности.

6.1.4 Указывается порядок идентификации происхождения ЭРИ ИП.

6.2. Дополнительные испытания.

6.2.1 Проводится анализ сопроводительной документации (100% Lot Screening Summary и др.) и SMD-спецификаций по объему отбраковочных испытаний и диагностического неразрушающего контроля.

6.2.2 Определяется какие виды дополнительных испытаний необходимо провести для необходимого объема указанного в контракте или программе гарантирования качества продукции (например PIND-тест для ЭРИ ИП уровня качества Q, если в контракте требуется уровень качества V и др.).

6.3 Механические и климатические испытания.

6.3.1 Проводится анализ отчетов изготовителей (Wafer Lot Acceptance Report и др.), данных SMD-спецификаций.

6.3.2 Формируется таблица соответствия модели ВВФ изделия и данным испытаний по MIL-STD-883, MIL-STD-750. Исходя из требований модели ВВФ и уровням воздействующих факторов по MIL-STD 883, в таблице определяется соответствие ЭРИ ИП и необходимость проведения сертификационных испытаний.

6.4 Испытания на спец. воздействия

6.4.1 Проводится анализ соответствия сертификатов и отчетов (Certificate of Conformance, Wafer Lot Acceptance Report и др.) требованиям по спец. воздействию на накопленную дозу. Данные о соответствии заносятся в сводную таблицу.

6.4.2 Проводится анализ соответствия SMD-спецификаций и отчетов (Wafer Lot Acceptance Report и др.) требованиям по спец. воздействию на ТЗЧ. Данные о соответствии заносятся в сводную таблицу.

6.4.3 В случае если в модели ВВФ заложены требования по искусственным факторам необходимо провести испытания на данный вид воздействия в установленном порядке.

6.5 Испытания на надежность

6.5.1 Проводится анализ соответствия SMD-спецификаций и отчетов (FIT RATE, Wafer Lot Acceptance Report и др.) требованиям по надежности модели ВВФ.

6.6 Разрушающий физический анализ

Проводится анализ сопроводительных документов (SEM Photographs, DPA Report и др.) определяется соответствие ЭРИ ИП и необходимость проведения РФА, в случае если, объем не соответствует требованиям в контракте.

6.7 Информационная безопасность

Испытания на информационную безопасность проводятся при наличии требований в Решении о порядке применения ЭРИ ИП в радиоэлектронном оборудовании изделия и в его составных частях» согласованное в соответствии с РДВ 319.04.35.00-01 в установленном порядке. Номера отчетов после проведения испытаний заносятся в сводную таблицу.

Таблица 1 – Соответствие уровней по модели ВВФ и уровней по MIL-STD-883*.

№п/п	Наименование воздействующих факторов, входящих в состав эксплуатационной модели	Уровни воздействующих факторов	Соответствие
По эксплуатационной модели	По MIL-STD-883
11	Синусоидальная вибрация (или эквивалентная ей случайная широкополосная вибрация) - Амплитуда ускорения, g - Диапазон частот, Гц	2-12 5-2500	метод 2007.3 до 70 5-20000	Соответствует
22	Механический удар одиночного действия - Пиковое ударное ускорение, м/с2 (g) - Длительность действия ударного ускорения, мс	392,4 (40) 3-6	метод 2002.4 до 3000 (300) от 1,0 до 0,12	Соответствует

33	Механический удар многократного действия - Пиковое ударное ускорение, м/с2 (g) - Длительность действия ударного ускорения, мс	392,4 (40) 3-6	метод 2002.4 до 3000 (300) от 1,0 до 0,12	Соответствует
44	Линейное ускорение - Значение ускорения, м/с2 (g)	98 (10)	метод 2001.2 до 1250 (125)	Соответствует
8 55	Повышенная температура среды - Рабочая, ºС - Предельная, ºС	+40 +50	метод 1011.9 до +150	Соответствует
66	Пониженная температура среды - Рабочая, ºС - Предельная, ºС	+5 -10	метод 1011.9 -65	Соответствует
17	Пониженная влажность Точка росы, ºС	-35	метод 1013 до -65	Соответствует
18	Спецвоздействия за защитой 1 г/см2 по AI (ГОСТ В 20.39.404) - Электронное излучение с поглощенной дозой - Протонное излучение с поглощенной дозой - Фактор И4 эквивалентный действию фактора И2 с уровнем - Тяжелые заряженные частицы ГКЛ и СКЛ, МэВ*см2/мг	По ТЗ	общая программа-методика ЖКНЮ. ИИЛ09.08.25-ОМИ, заключение ЖКНЮ. ИИЛ09.09.02-ЗРИ	Оценка соответствия требованиям по стойкости к воздействию спецфакторов СПЭЛС»

* Значения в таблице даны для примера и могут изменяться при изменении модели ВВФ и методов испытаний по стандарту MIL-STD-883.

На основании соответствия (несоответствия) ЭРИ ИП требованиям к аппаратуре и модели ВВФ оформляется протокол анализа соответствия (Приложение 1).

6.8 Информационно технические материалы (ИТМ)

6.8.1 В соответствии с требованиями договора и РДВ 319.04.35.00-01 оформляется ИТМ.

6.8.2 Для квалифицированных ЭРИ ИП в системе стандартов MIL-STD, MIL-PRF, ESA/SCC 9000, ESA/SCC 5000 ИТМ состоит из переведенной на русский язык SMD-спецификации и приложением её на языке оригинала.

6.8.3 Для неквалифицированных на соответствие стандартов MIL и ESA ЭРИ ИП, но изготовленных в соответствии с требованиями данных стандартов ИТМ оформляется в форме согласованной с потребителем с обязательным включением данных испытаний указанных в сопроводительных документах к ЭРИ ИП и приложением технической спецификации (Data sheet) на языке оригинала.

7 Заключение

В пункте дается перечень документов, оформляемых по результатам испытаний, к которым относятся:

- протоколы входного контроля (по требованию заказчика);

- протоколы анализа соответствия ЭРИ ИП;

- заключения по результатам анализа объема испытаний о соответствии поставляемых ЭРИ ИП требованиям эксплуатационной модели ВВФ и требованиям;

- информационно технические материалы (технические спецификации) согласовываются с начальником ИЦ и утверждаются представителем заказчика.

Подписи

Подписи

Приложение

СОГЛАСОВАНО Начальник 1570 ВП МО РФ	УТВЕРЖДАЮ Директор ТЕСТ»
СОГЛАСОВАНО Заместитель начальника ФГУ «22 ЦНИИИ Минобороны России» по научной работе	УТВЕРЖДАЮ Главный конструктор

ПРОТОКОЛ

анализа соответствия БИС приемопередатчика UT54ACS164245SEI-UCCR 5962R9858006VXC на стойкость к внешним воздействующим факторам

ИЦ.09.017-ПР

Ижевск, 2010 г.

1. Объект испытаний

Объектом испытаний являлись большие интегральные схемы (БИС) универсального двунаправленного 16-битного приемопередатчика UT54ACS164245SEI-UCCR 5962R9858006VXC иностранного производства (ф. Aeroflex), номер партии 2FXH. БИС изготовлены в соответствии с требованиями стандартов MIL-PRF-38535, MIL-STD-883, предназначены для комплектации изделий БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46.

2. Нормативные документы

При разработке протокола анализа руководствовались следующими нормативными документами:

- спецификации фирмы-изготовителя (datasheet) и МО США (SMD 5962-98580G);

- MIL-HDBK-103W Department of Defense. Handbook. List of standard microcircuit drawings (Министерство Обороны. Руководство. Перечень спецификаций SMD);

- MIL-PRF-38535H Performance specification. Integrated circuits (microcircuits) manufacturing, general specification for (Общая спецификация требований к производству ИС (микросхем);

- MIL-PRF-38534G Performance specification. Hybrid microcircuits, general specification for (Общая спецификация требований к производству гибридных ИС (микросхем);

- MIL-STD-883F Department of Defense. Test method standard microcircuits. (Министерство Обороны. Стандарт методов испытаний. Микросхемы);

- MIL-STD-780D Department of Defense. Handbook. Standard microcircuit drawings. (Министерство Обороны. Руководство. Спецификация SMD);

– ГОСТ РВ 20.39.411-97 КСОТТ и КК. Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Общие положения.

– ГОСТ РВ 20.39.412-97. Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Общие требования.

– ГОСТ РВ 20.39.414.1-97. Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Классификация по условиям применения и требования стойкости к внешним воздействующим факторам.

– ГОСТ РВ 20.57.415-98 Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Специальные воздействия.

– ГОСТ РВ 20.57.416-97 КСКК. Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Методы испытаний.

– ГОСТ 24682 – 81.Изделия электротехнические. Общие технические требования в части воздействия специальных средств.

– РДВ 319.04.35.00-01 Положение о порядке применения электронных модулей, комплектующих изделий, электрорадиоизделий и конструкционных материалов иностранного производства в системах, комплексах, образцах вооружения и военной техники и их составных частях.

3. Основание для проведения испытаний

Основанием для проведения работы является «Решение о порядке применения ЭРИ ИП в радиоэлектронном оборудовании изделия и в его составных частях» согласованное в соответствии с РДВ 319.04.35.00-01» и договор, заключенный с ИТЦ.

4. Цель испытаний

4.1 Оценка соответствия испытаний, проведенных предприятием-изготовителем ЭРИ ИП Aeroflex, модели внешних воздействующих факторов (ВВФ), применяемой к аппаратуре БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46.

Требования по стойкости к внешним воздействующим факторам для ЭРИ ИП, комплектующих изделия БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46, приведены в Приложении 1.

4.2 Определение соответствия электрорадиоизделий иностранного производства:

- оценка требований по механическим и климатическим факторам, указанными в сопроводительной документации на ЭРИ ИП и модели ВВФ, заложенных в соответствии с ГОСТ Р В 20.39.414.1 Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Классификация по условиям применения и требования стойкости к внешним воздействующим факторам;

- оценка требований по спец. воздействию, указанной сопроводительной документации на ЭРИ ИП и модели ВВФ, заложенных в соответствии с ГОСТ Р В 20.39.414.2 Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Специальное воздействие;

- оценка надёжности ЭРИ ИП, указанной в сопроводительной документации и требований надежности модели ВВФ, заложенных в соответствии с ГОСТ Р В 20.39.413 Изделия электронной техники, квантовой электроники и электротехнические военного назначения. Требования надежности.

- оценка соответствия требованиям по информационной безопасности.

5. Общие положения

5.1 Место проведения и сроки анализа и испытаний.

Испытания по оценке стойкости изделий к климатическим и механическим факторам, по спец. воздействию и надежности проведены на предприятии-изготовителе ЭРИ ИП компании Aeroflex, США. По результатам испытаний оформлены протоколы и отчеты.

5.2. Организации, участвующие в испытаниях

Испытания по оценке стойкости изделий к искусственным факторам проводятся в ЭНПО «СПЭЛС».

5.3 Требования по проведению испытаний на информационную безопасность отсутствуют.

6 Объем сертификационных испытаний

В соответствии с сертификатом соответствия, приведенном в Приложении 2, БИС приемопередатчика UT54ACS164245SEI-UCCR 5962R9858006VXC изготовлена по требованиям, предъявляемым в спецификации SMD 5962-98580G и MIL-PRF-38535 к изделиям класса V. В процессе производства и при испытаниях готовой продукции БИС подвергаются комплексу испытаний по подтверждению качества в соответствие с методами, изложенными в стандарте MIL-STD-883.

В таблице 1 приведены сравнительные данные требований, предъявляемых к БИС в эксплуатационной модели изделий БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46 и уровни внешних воздействующих факторов (ВВФ), используемых при испытаниях по MIL-STD-883.

Таблица 1 – Уровни ВВФ по модели эксплуатации и MIL-STD-883

№ п/п	Наименование воздействующих факторов, входящих в состав эксплуатационной модели	Уровни воздействующих факторов	Соответствие
По эксплуатационной модели	По MIL-STD-883
1	Синусоидальная вибрация (или эквивалентная ей случайная широкополосная вибрация) - Амплитуда ускорения, g. - Диапазон частот, Гц.	2-12 5-2500	метод 2007.3 до 70 5-20000	Соответствует
2	Механический удар одиночного действия - Пиковое ударное ускорение, g. - Длительность действия ударного ускорения, мс	40 3-6	метод 2002.4 до 3000 от 1,0 до 0,12	Соответствует
3	Механический удар многократного действия - Пиковое ударное ускорение, g. - Длительность действия ударного ускорения, мс	40 3-6	метод 2002.4 до 3000 от 1,0до 0,12	Соответствует
4	Линейное ускорение - Значение ускорения, g.	10	метод до 1250	Соответствует
5	Повышенное давление воздуха или газа - Значение при эксплуатации, Па (мм. рт. ст.)	1,3 х 105 (103)	метод 1001 (от 2,4 х 10-6 до 439)	Соответствует
6	Атмосферное пониженное давление - Значение при эксплуатации, Па (мм. рт. ст.)	0,9 х 105 (0,7 х 103)	метод 1001 (от 2,4 х 10-6 до 439)	Соответствует
7	Повышенная температура среды - Рабочая, ºС - Предельная, ºС	+40 +50	метод 1011.9 +125	Соответствует
8	Пониженная температура среды - Рабочая, ºС - Предельная, ºС	+5 -10	метод 1011.9 -65	Соответствует
9	Пониженная влажность Точка росы, ºС	-35	метод 1013 -65	Соответствует
10	Спецвоздействия за защитой 1 г/см2 по AI (ГОСТ В 20.39.404) - Электронное излучение с поглощенной дозой - Протонное излучение с поглощенной дозой - Фактор И4 эквивалентный действию фактора И2 с уровнем - Тяжелые заряженные частицы ГКЛ и СКЛ, МэВ*см2/мг	Приложение 1	общая программа-методика ЖКНЮ. ИИЛ09.08.25-ОМИ, заключение ЖКНЮ. ИИЛ09.09.02-ЗРИ	Соответствует

По результатам анализа данных, изложенных в таблице, можно сделать вывод, что БИС приемопередатчика UT54ACS164245SEI-UCCR 5962R9858006VXC с учетом проводимых фирмой-изготовителем испытаний, соответствует требованиям по стойкости к механическим, климатическим факторам эксплуатационной модели изделий БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46.

Результаты оценки соответствия требованиям по стойкости к воздействию спецфакторов приведены в справке по результатам расчетно-экспериментальной оценки стойкости ЭРИ ИП, комплектующих изделия БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46, к воздействию спецфакторов, в заключении по результатам сертификации ЭРИ ИП, комплектующих изделия БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46, по стойкости к воздействию спецфакторов.

Испытания на информационную безопасность не требуются по контракту и «Решению…».

6. ЗАКЛЮЧЕНИЕ

В результате анализа установлено, что БИС приемопередатчика UT54ACS164245SEI-UCCR 5962R9858006VXC (ф. Aeroflex), комплектующие изделия БЦВК С-32-02 и БАТС для КА 14Ф113 №№36-46, соответствуют требованиям модели эксплуатации по стойкости к внешним воздействующим факторам.

От 1570 ВП МО РФ	От ТЕСТ»
От ФГУ «22 ЦНИИИ Минобороны России»	От

Приложение 1. Требования модели ВВФ для ЭРИ иностранного производства, комплектующих изделия БЦВК С-32-02 и БАТС

Требования модели ВВФ по стойкости к воздействию механических, климатических факторов для ЭРИ иностранного производства,

комплектующих изделия БЦВК С-32-02 и БАТС

Наименование внешнего воздействующего фактора	Наименование характеристики внешнего воздействующего фактора, единица измерения	Значение воздействующего фактора
Синусоидальная вибрация (или эквивалентная ей случайная широкополосная вибрация)	- Амплитуда ускорения, g - Диапазон частот, Гц	12 5-2500
Акустический шум	- Диапазон частот, Гц - Уровень звукового давления, дБ	31,5-4000 142
Механический удар одиночного действия	- Пиковое ударное ускорение, g - Длительность действия ударного ускорения, мс	40 3-6
Механический удар многократного действия	- Пиковое ударное ускорение, g - Длительность действия ударного ускорения, мс	40 3-6
Линейное ускорение	- Значение ускорения, g	10
Повышенное давление воздуха или газа	- Значение при эксплуатации, Па (мм. рт. ст.)	1,3 х 105
Атмосферное пониженное давление	- Значение при эксплуатации, Па (мм. рт. ст.)	0,9 х 105
Повышенная температура среды	- Рабочая, ºС - Предельная, ºС	40 50
Пониженная температура среды	- Рабочая, ºС - Предельная, ºС	+5 -10
Пониженная влажность	Точка росы, ºС	от -4 до -35

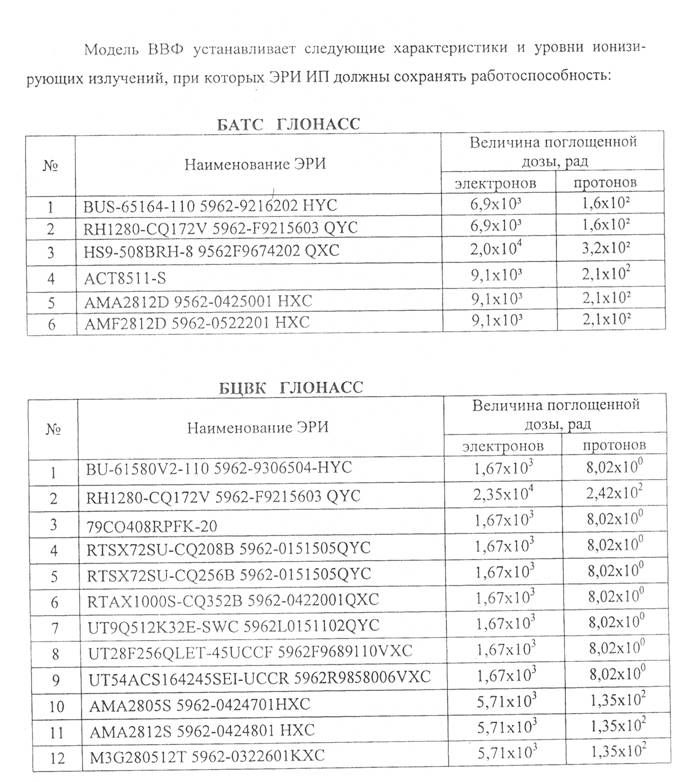

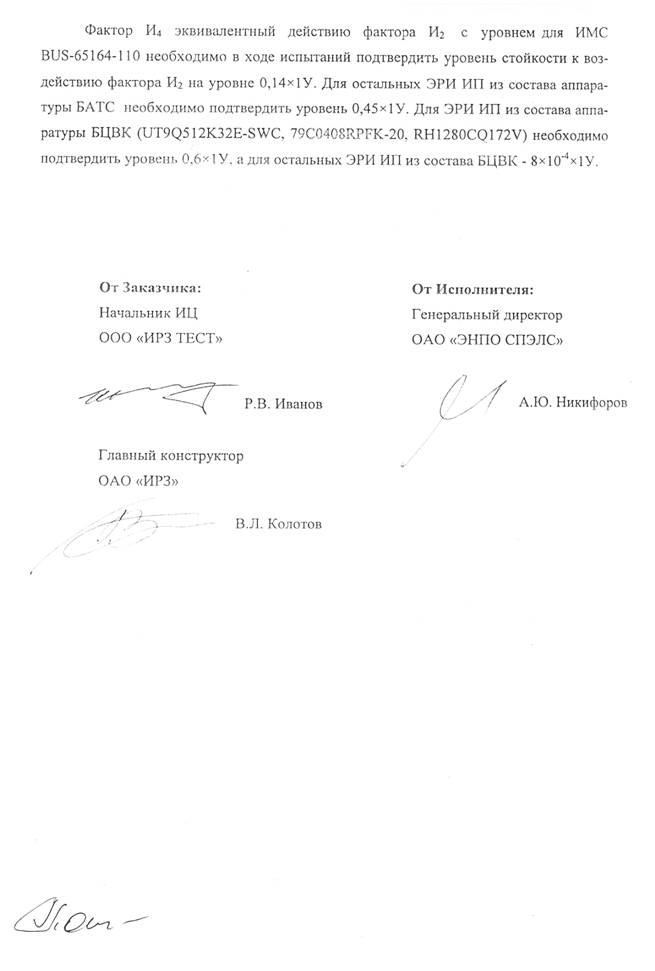

Требования модели ВВФ по стойкости к воздействию спецфакторов

для ЭРИ иностранного производства, комплектующих изделия БЦВК С-32-02 и БАТС

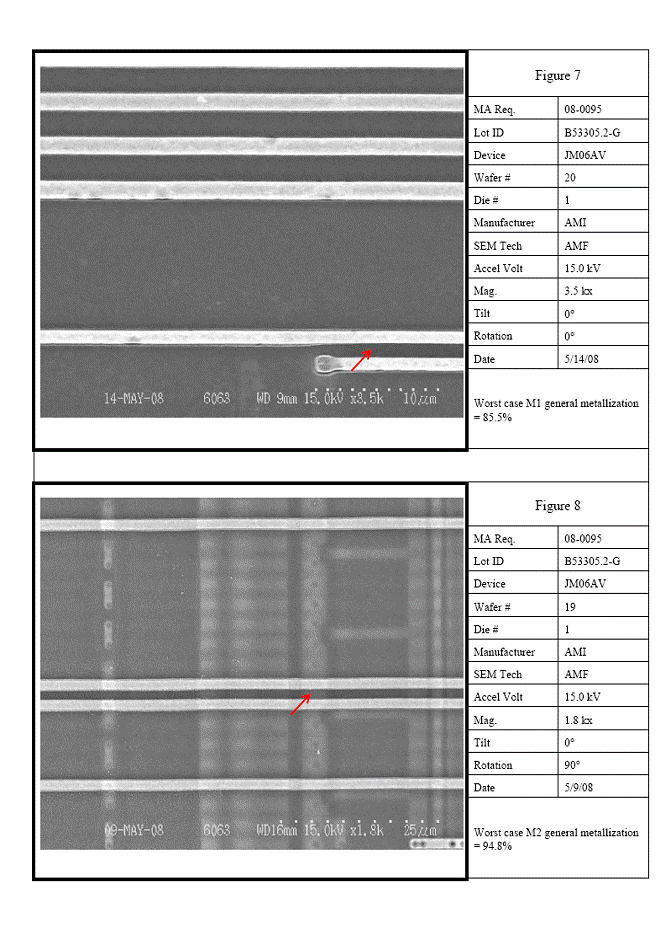

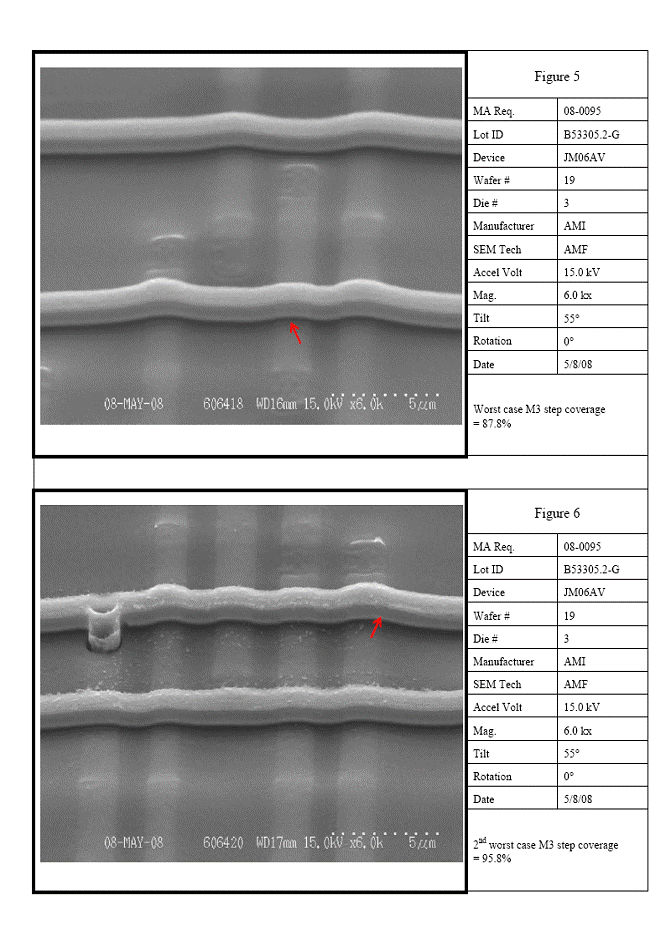

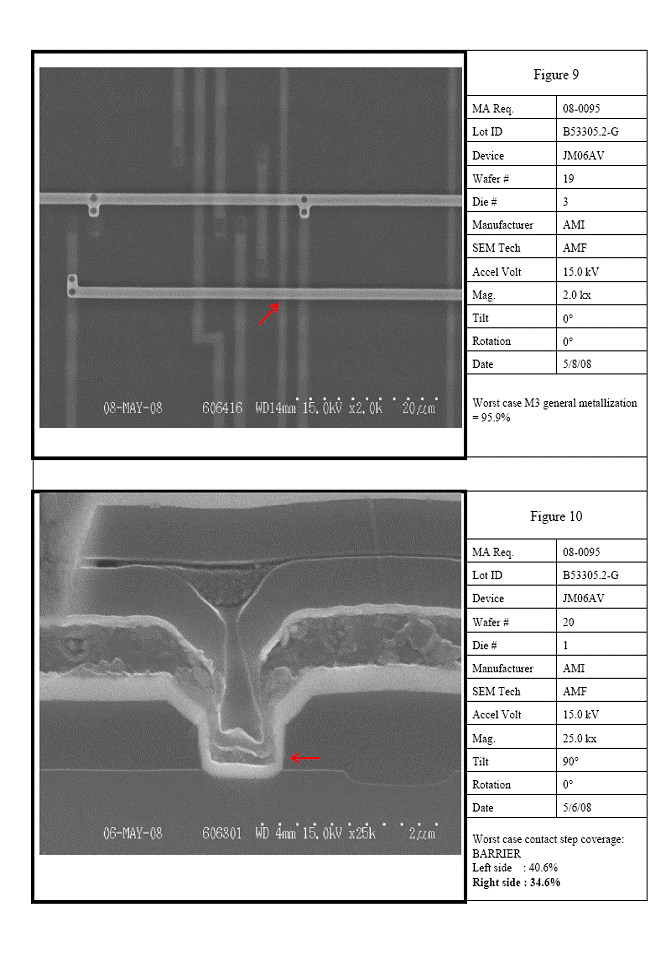

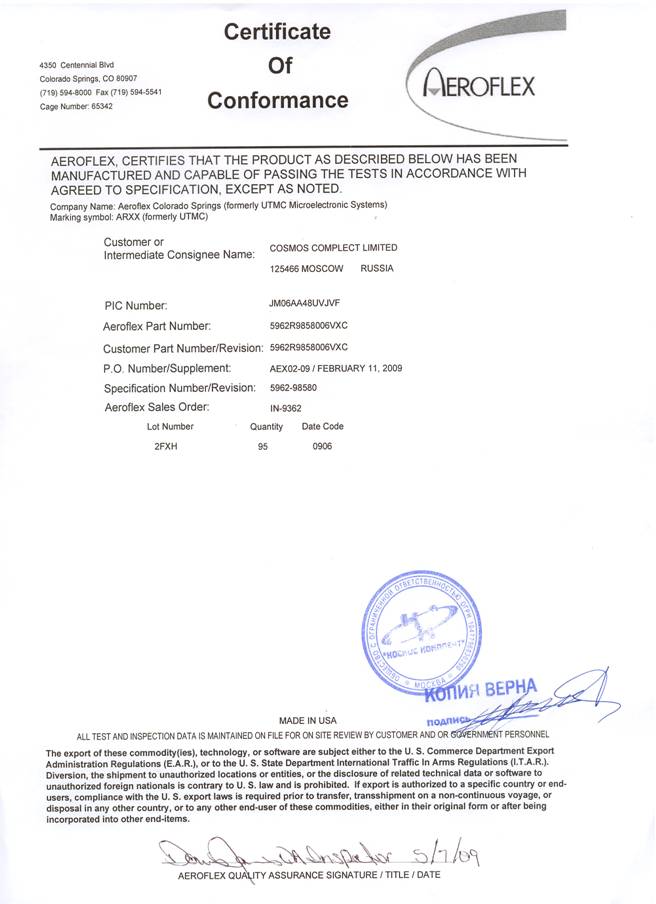

Приложение 2. Сертификат соответствия БИС приемопередатчика UT54ACS164245SEI-UCCR 5962R9858006VXC Aeroflex

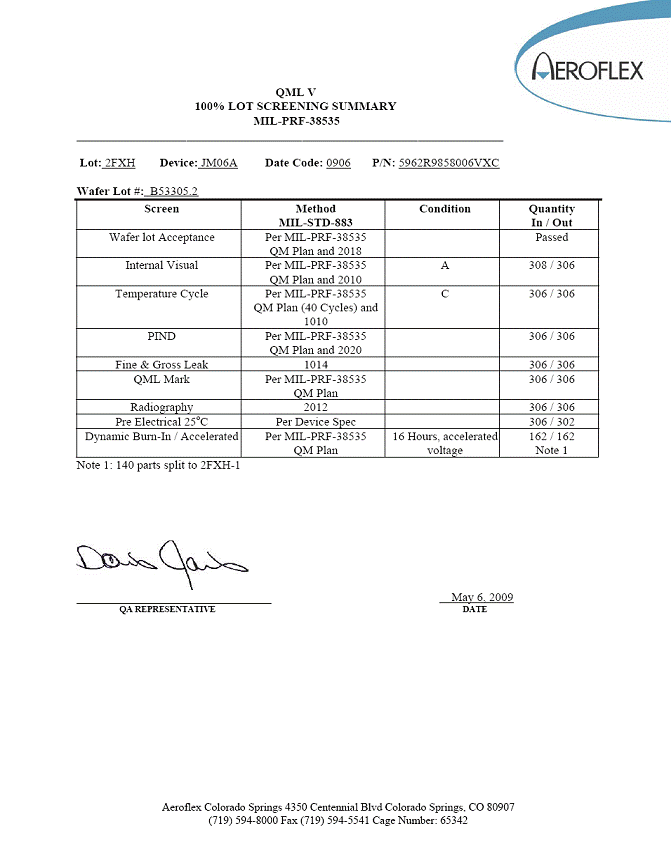

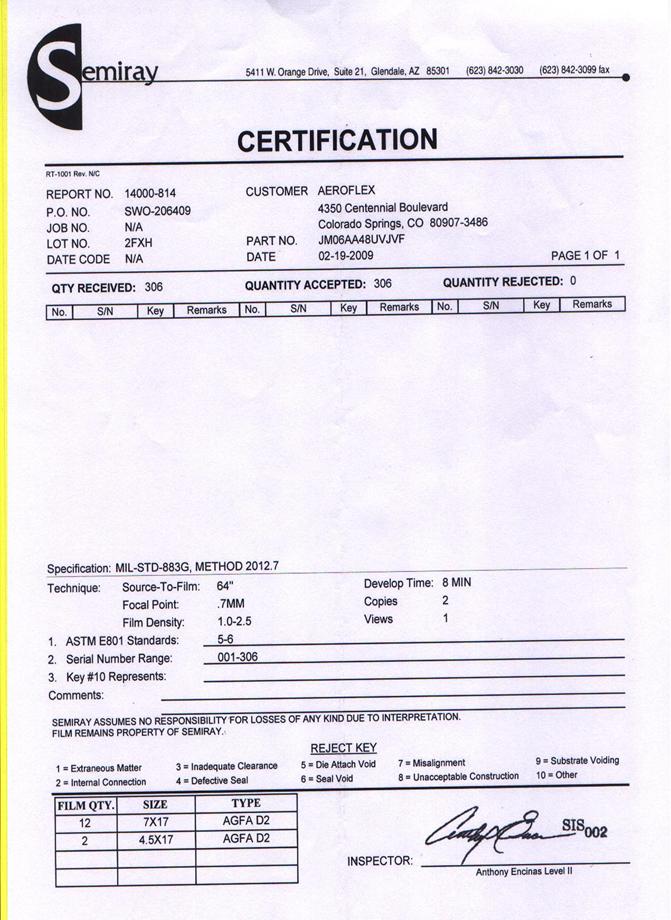

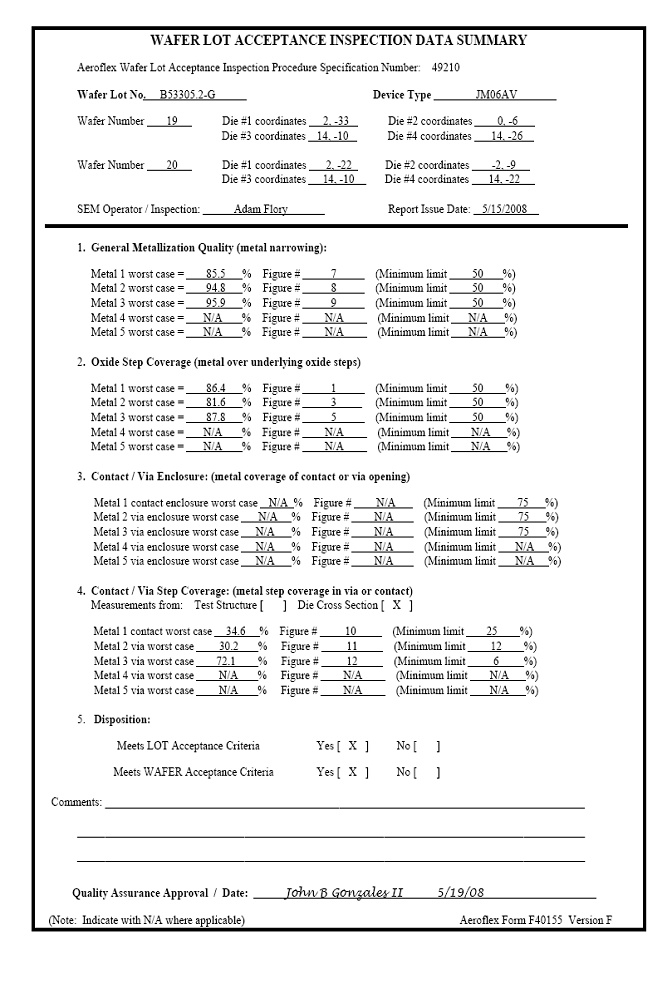

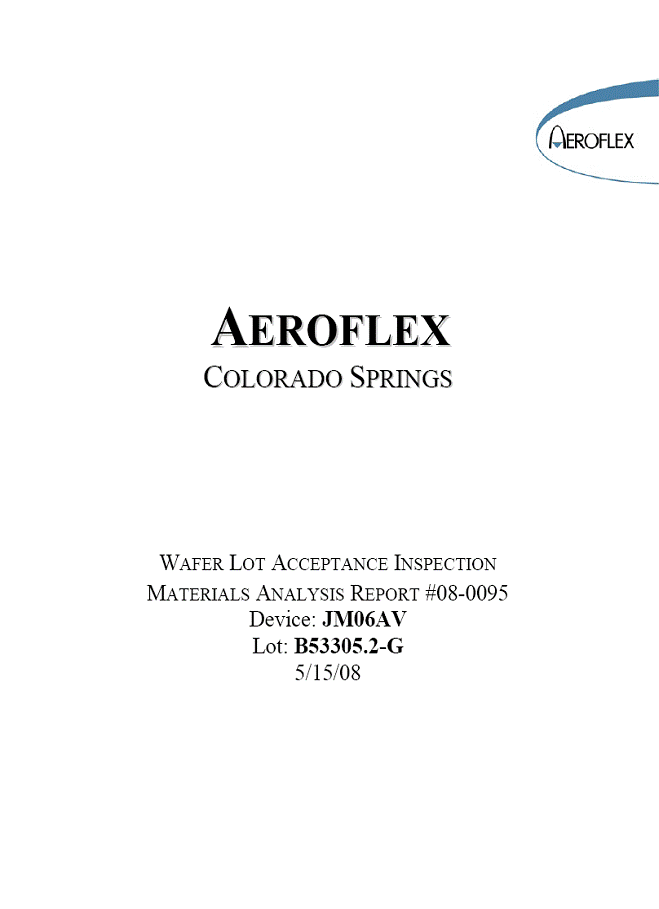

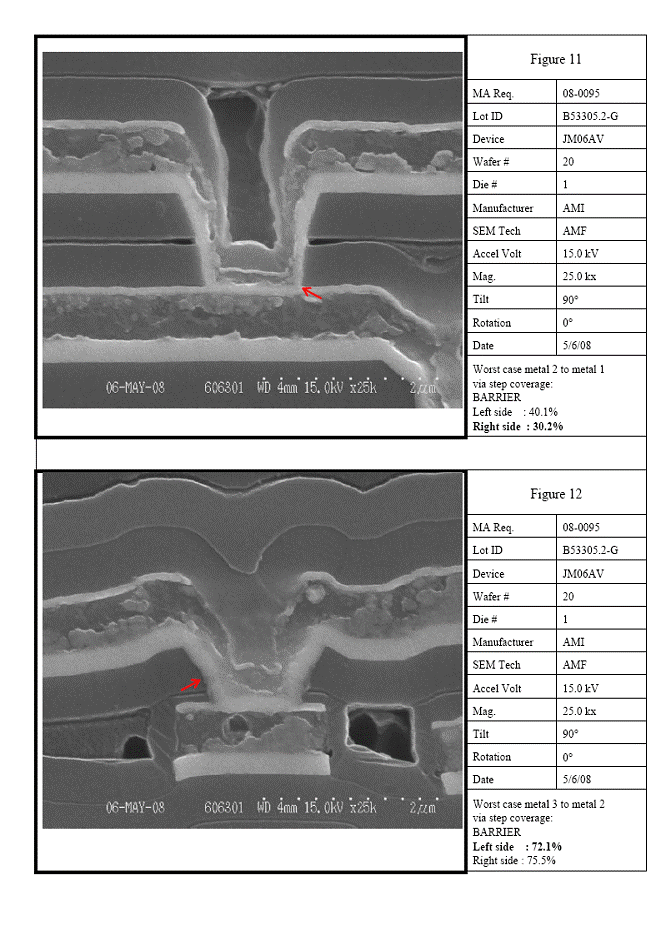

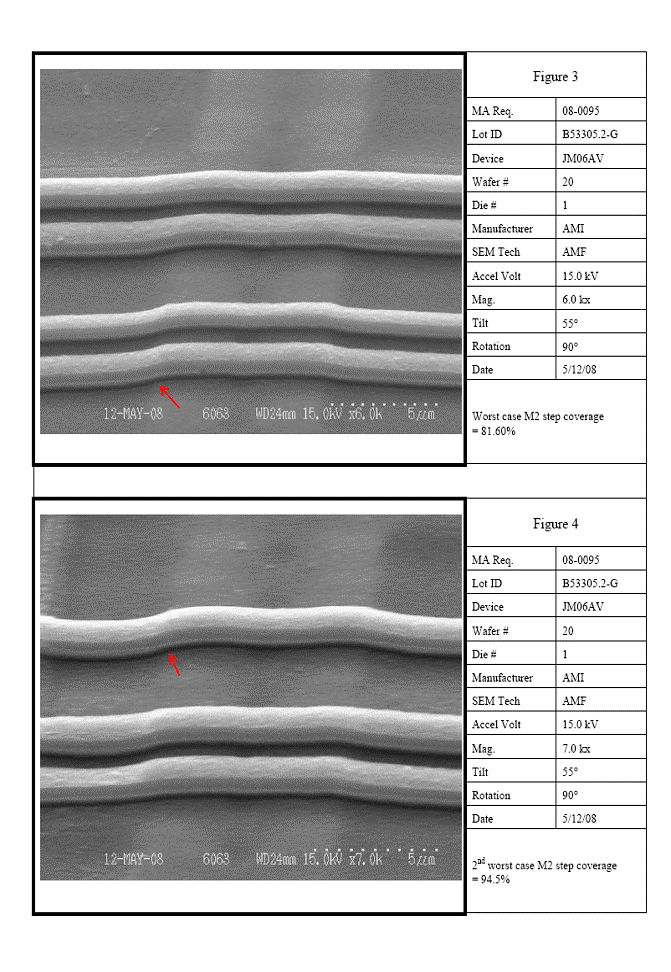

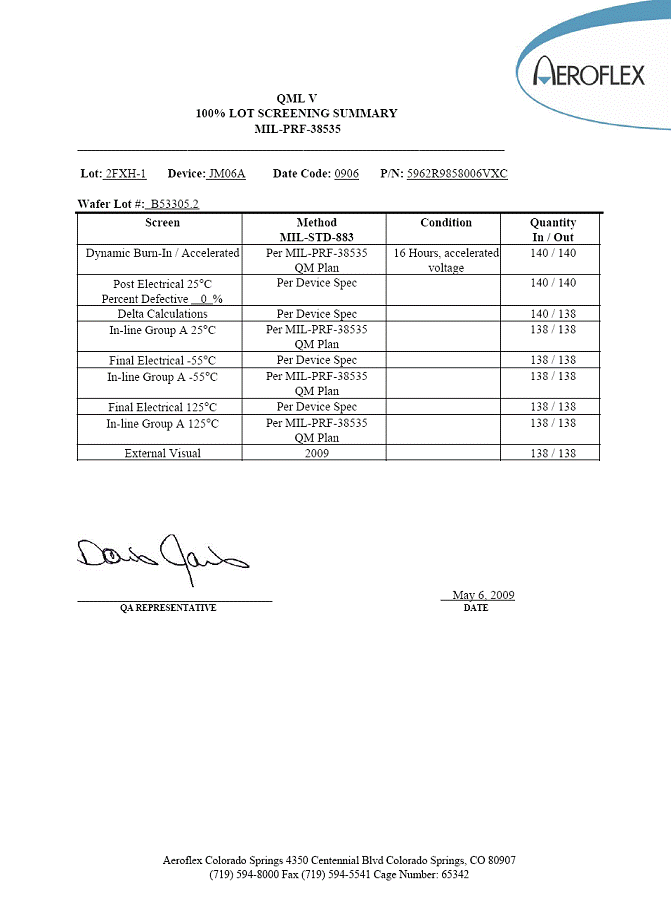

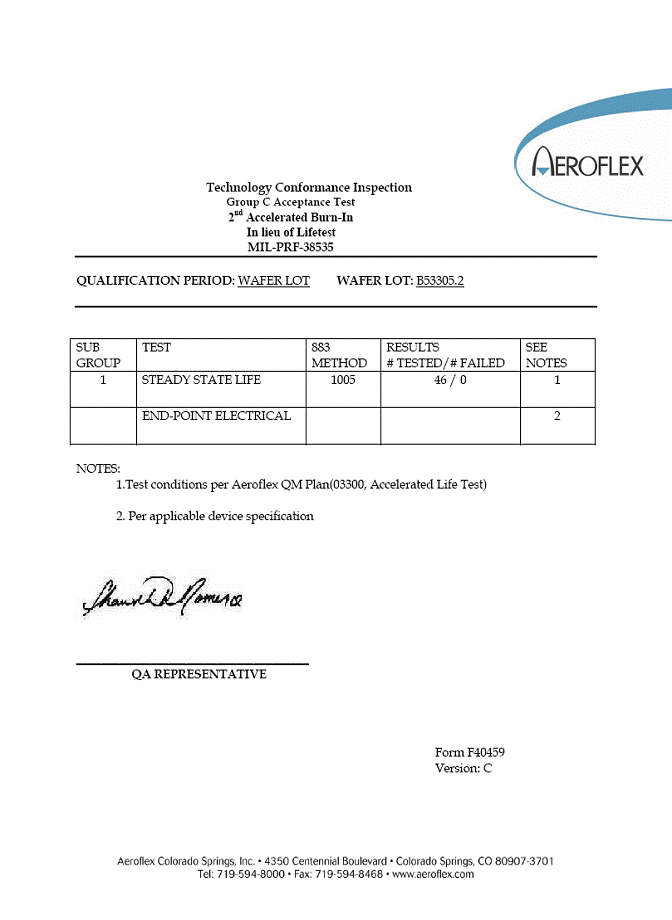

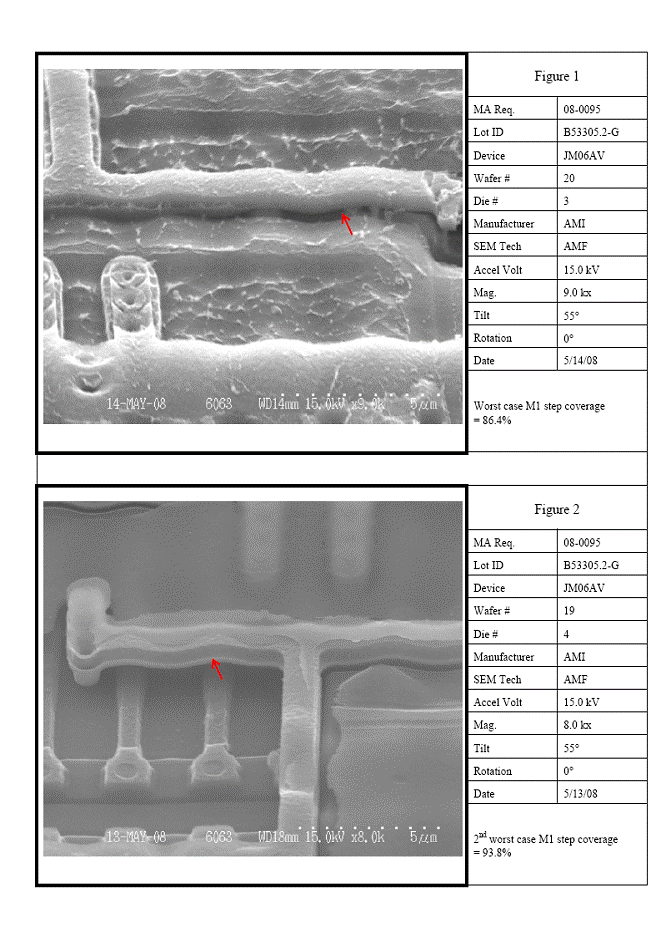

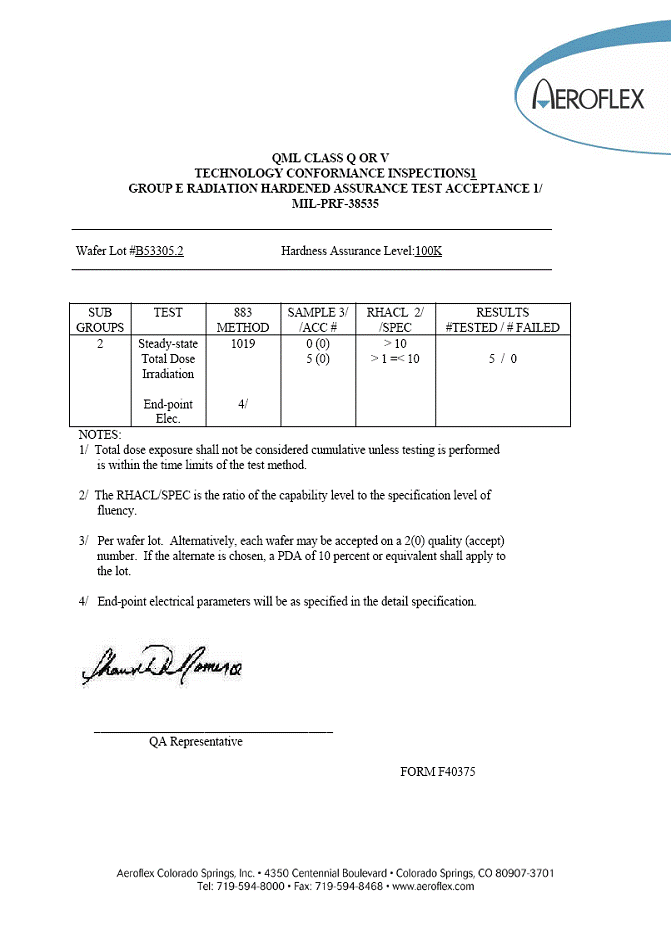

Приложение 3. Результаты проведения испытаний БИС приемопередатчика UT54ACS164245SEI-UCCR 5962R9858006VXC Aeroflex (партия 2FXH)

в соответствии со стандартами MIL-PRF-38535 и MIL-STD-883G
