Инструкция по оборудованию и содержанию основных обектов службы горючего воиннской части (соединения) (стр. 4 )

Приложение 3

3.1.  МАРКИРОВКА ТЕХНИЧЕСКИХ СРЕДСТВ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ ГОРЮЧЕГО

рис.1

рис. 2

Знак опасности на таре с горючим

Знак опасности на таре с ядовитыми жидкостями

Знаки опасности наносятся на днище выше номера резервуара и на обечайке с двух противоположенных сторон, в соответствии с требованиями ГОСТ 19433 в зависимости от характера опасности. Знак опасности имеет форму квадрата, повернутого на угол со стороной не менее 100 мм (для контейнеров и железнодорожных цистерн – не менее 250 мм, для автотранспортных средств – не менее 190 мм), который разделяется на два равнобедренных треугольника.

В верхнем треугольнике знак опасности изображается символом опасности соответствующего класса. Для легковоспламеняющихся жидкостей группа 3 (бензины, топлива для реактивных двигателей, дизельные топлива), символом опасности является черное (белое) пламя на красном фоне. Символом опасности для группы 6 ядовитых технических жидкостей (ТЭС, этиленгликоля и т. д.) является череп и две скрещенные кости черного цвета на белом фоне.

Вдоль условной горизонтальной диагонали знаков опасности наносится надпись, характеризующая вид опасности груза. Для горючего делается надпись "легковоспламеняющаяся жидкость", для ядовитых – "яд". В нижнем углу основных знаков указывается номер класса (для легковоспламеняющихся жидкостей – 3 класс, для ядовитых – 6 класс). По краю знака, на расстоянии 5 мм от кромок, располагается рамка, наносимая черным цветом.

На горючее обладающее более чем одним видом опасности, то на тару наносятся несколько соответствующих знаков опасности. Например, на тару с этилированным бензином наносятся два знака опасности, характеризующие его как легковоспламеняющуюся жидкость и ядовитую жидкость.

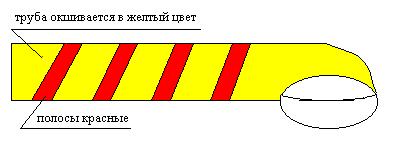

рис. 3

Пример маркировки трубопровода, заполненного горючим.

рис. 4

Пример маркировки газоотводных коммуникаций

Стрелки предупреждающие цветные кольца и надписи на трубопроводах располагаются на разветвлениях, у мест соединения трубопроводов, у задвижек, в начале и конце трубопровода, у контрольных приборов и в местах прохода трубопроводов через стены, на вводах и выводах из насосных, заправочных и других местах, где необходимо обеспечить быстрое распознавание продукта в системе, но не реже чем через каждые 5 метров.

Технологические трубопроводы окрашиваются в защитный цвет с опознавательными полосами:

-  для авиационного бензина – белые;

-  для автомобильного бензина этилированного – желтые с красным;

-  для автомобильного бензина неэтилированного – желтые;

-  для реактивного топлива – голубые;

-  для дизельного топлива - коричневые;

-  для мазута – черные;

-  для масла – синие.

Длина полос должна быть равной трем-четырем диаметрам трубопровода, ширина – 1 – 2 см в зависимости от диаметра трубопровода. Количество полос на трубопроводе должно соответствовать количеству сортов перекачиваемого по нему горючего.

При последовательной перекачке горючего в начале трубопровода и у задвижки в месте обора проб продукта из трубопровода должны быть установлены таблички с указанием наименования продукта, находящегося в трубопроводе.

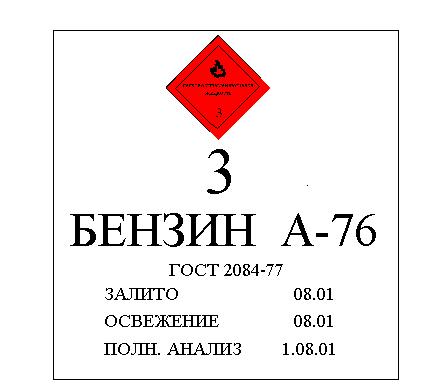

рис. 5

Пример маркировки резервуара заполненного горючим

Приложение 3

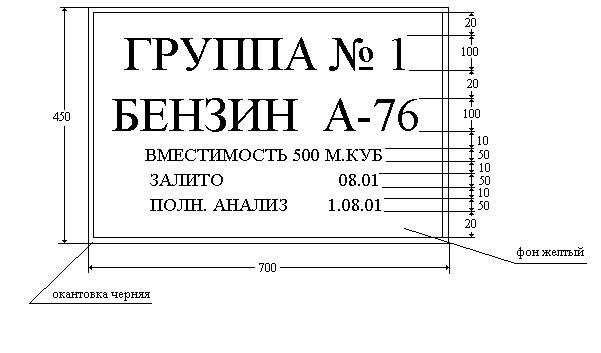

рис. 6

Пример таблички устанавливаемой на группу заглубленных резервуаров

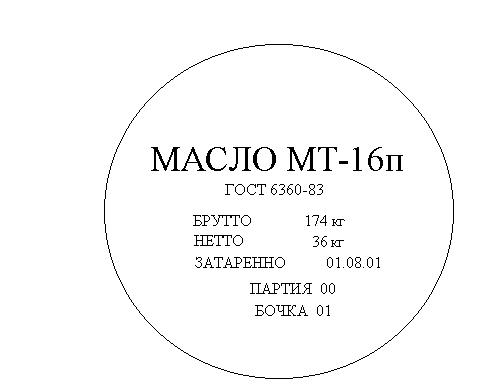

рис. 7

Пример маркировки заполненной тары.

Приложение 3

Маркировка непосредственно на резервуары, тару, трубопроводы, а также на таблички наносится краской по трафарету. Маркировка от руки не допускается.

Расстояние между буквами и цифрами должно быть не менее 1/6 их высоты, за исключением таких сочетаний, как "Р" и "А", "Ф" и "Т", "Г" и "Д", для которых расстояние должно быть установлено зрительно равным с остальными. Расстояние между словами должно быть не менее ½ высоты букв и цифр. Ширина перемычек букв и цифр, должна быть равна 1/40 высоты букв и цифр.

Надписи должны быть четкими, не смываемые водой и хранимым продуктом и необесцвечивающимися. Их выполняют краской черного цвета на светлых поверхностях и белого или светло-желтого – на темных.

Требования к оформлению маркировочных ярлыков и табличек

Наименования и параметры технических средств	Высота букв, надписей, наносимых на технические средства, мм
основных	дополнительных
одна строка	две строки
Трубопровод диаметром, мм: менее 80	19	-
от 81 до 160	32	19
от 161 до 220	50	25
от 221 до 300	63	32
Резервуар емкостью, м. куб.: 1000 и менее	140		70
более 1000	280		70
Контейнеры	100		25
Бочки	50		25
Канистры (банки, бутыли)	25		12

Приложение 4

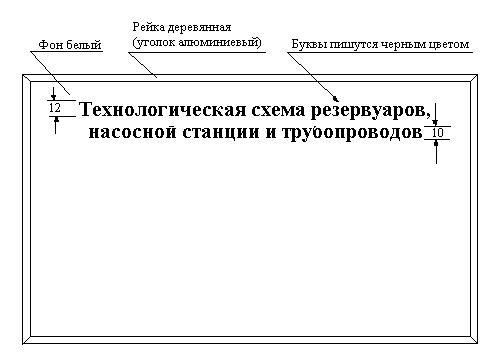

4.1. ТЕХНОЛОГИЧЕСКАЯ СХЕМА РЕЗЕРВУАРОВ, НАСОСНОЙ СТАНЦИИ И ТРУБОПРОВОДОВ

рис. 1

Размер доски с технологической схемой составляет 2/3 торцевой стены насосной станции, но не менее 2,0 метра длинной и 1,5 метра по высоте.

1.2  ПЕРЕЧЕНЬ ДОКУМЕНТОВ, РАЗМЕЩАЕМЫХ НА ДОСКЕ ДОКУМЕНТАЦИИ НАСОСНОЙ СТАНЦИИ СВЕТЛЫХ (ТЕМНЫХ) НЕФТЕПРОДУКТОВ.

1.  Инструкция по обслуживанию насосов и управлению задвижками.

2.  Инструкция по мерам безопасности.

3.  Инструкция по мерам пожарной безопасности.

4.  Обязанности моториста насосной станции.

5.  Карман для размещения "Руководства по работе складов и баз горючего".

6.  Карман для размещения "Журнала учета работы насосных агрегатов".

7.  Карман для размещения "Журнала приема и сдачи дежурства".

Приложение 5

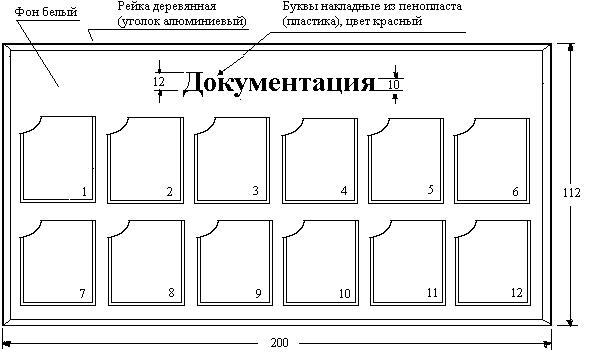

5.1. ДОСКА ДОКУМЕНТАЦИИ, ВЫВЕШИВАЕМАЯ В ХРАНИЛИЩЕ.

Доска изготавливается аналогично указанной в приложении 1, рис. 1.

рис.1

5.2. ПЕРЕЧЕНЬ ДОКУМЕНТОВ, РАЗМЕЩАЕМЫХ НА ДОСКЕ ДОКУМЕНТАЦИИ В ХРАНИЛИЩЕ.

1.  Инструкция по технике безопасности.

2.  Инструкция по противопожарной безопасности.

3.  Инструкция о порядке допуска в хранилище.

4.  Инструкция по правилам хранения, выдачи технических средств (горючего в таре).

5.  Обязанности начальника хранилища.

6.  План-схема размещения материальных средств.

7.  Паспорт хранилища.

8.  Выписка из план графика технического обслуживания и опробования машин, содержащихся на длительном хранении.

9.  Выписка из приказа ЗМО РФ – НТ ВС 1994 г. № 000 со сроками хранения ГСМ в таре, в баках вооружения и техники.

10.  Выписка из приказа ЗМО РФ – НТ ВС 1994 г. № 000 по периодичности лабораторной проверки качества ГСМ при хранении.

11.  Карман для размещения "Руководства по работе складов и баз".

12.  Карман для размещения "Журнала осмотра хранилища и состояния хранимых в нем материальных средств".

В каждом хранилище вывешиваются документы, отвечающие хранимым материальным средствам (технические средства, ГСМ и т. д.)

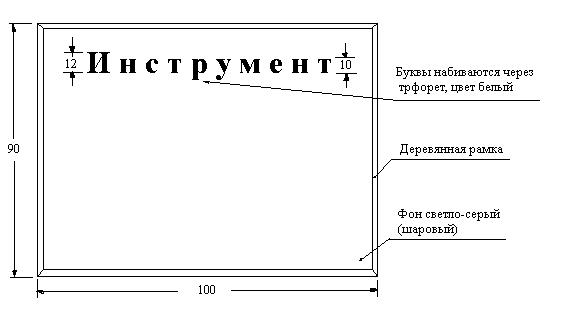

5.3. ДОСКА ДЛЯ РАЗМЕЩЕНИЯ РАБОЧЕГО ИНСТРУМЕНТА.

рис. 2

Перечень инструмента должен соответствовать выполняемым в хранилище работам.

5.4. ШКАФ ДЛЯ СПЕЦОДЕЖДЫ И УБОРОЧНОГО ИНВЕНТАРЯ

рис. 3

Приложение 6

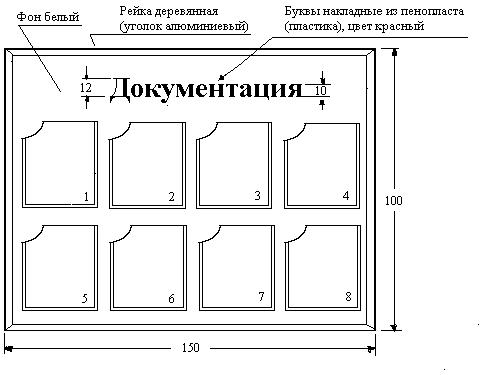

6.1. ДОСКА ДОКУМЕНТАЦИИ, ВЫВЕШИВАЕМАЯ В ХРАНИЛИЩЕ (КОМНАТЕ) ДЛЯ ЯТЖ

рис. 1

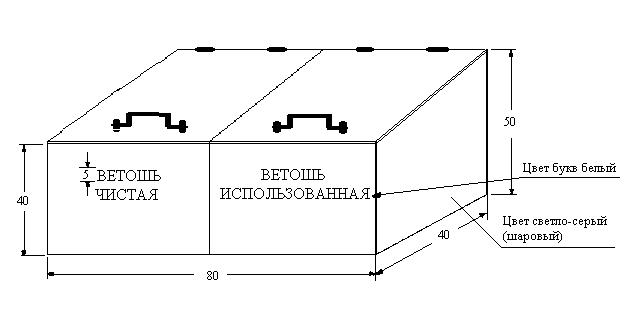

6.2. МЕТАЛЛИЧЕСКИЙ ЯЩИК ДЛЯ ВЕТОШИ

рис. 2

6.3. ПЕРЕЧЕНЬ ДОКУМЕНТОВ, РАЗМЕЩАЕМЫХ НА ДОСКЕ ДОКУМЕНТАЦИИ В ХРАНИЛИЩЕ (КОМНАТЕ) ДЛЯ ХРАНЕНИЯ ЯТЖ.

1.  Выписка из приказа по части с указанием должностных лиц, допущенных к работе с ЯТЖ.

2.  Инструкция по оказанию первой медицинской помощи пострадавшим из Инструкции по обращению с хранящимися ЯТЖ.

3.  Образец накладной на получение ЯТЖ.

4.  План хранилища со схемой расстановки стеллажей, загруженных поддонов, техники.

5.  Инструкция по правилам хранения и выдачи ЯТЖ.

6.  Инструкция по мерам предосторожности при обращении с ЯТЖ.
