Курс: Технические средства АИС и телекоммуникационных сетей (стр. 27 )

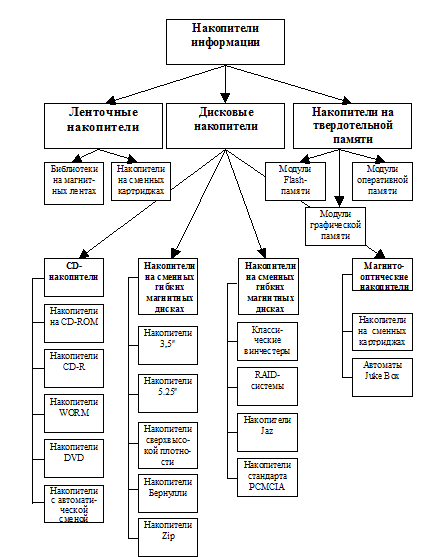

Приложение. Классификация накопителей информации

Параметры гибких магнитных дисков

Диаметр диска, дюйм	3,5	3,5	3,5	5,25	5,25	5,25	5,25	5,25
Емкость, Кбайт	2880	1440	720	1200	360	320	1800	160
Количество рабочих сторон	2	2	2	2	2	2	1	1
Количество дорожек на каждой стороне	80	80	80	80	40	40	40	40
Количество секторов на дорожке	36	18	9	15	9	8	9	8
Размер сектора, байт	512	512	512	512	512	512	512	512
Количество секторов в кластере	2	1	2	1	2	2	1	1
Общее количество секторов на дискете	5760	2880	1440	2400	720	640	360	320
Ширина дорожки, мм	0.115	0.115	0.115	0.115	0.3	0.3	0.33	0.3
Основа магнитного слоя	FeBa	FeCo	FeCo	FeCo	Fe	Fe	Fe	Fe
Коэрцетивная сила, Э	750	720	600	600	300	-	-	-
Толщина магнитного слоя, мкм	2.5	1	1.75	1.25	2.5	-	-	-

Технические характеристики распространенных моделей накопителей на жестких магнитных дисках.

Марка и модель накопителя	Емкость, Мбайт	Среднее время поиска, мс	Время поиска соседней дорожки, мс	Режим PIO	Скорость обмена данными, Мбайт/с	Размер кэш - буфера Кбайт	Час­тота вра­щения шпинделя, об/мин
CONNER
CFS540A	541	14	4	3	2.5-4,0	64	3600
CFS850A	850	14	4	3	2,5-4,0	64	3600
CFS1081A	1081	14	4	3	-	64	3600
CFA1275A	1278	12	4	4	3,92-7,55	256	4500
CFS1275A	1278	14	4	3	2,5-4.0	64	3600
CFS1621A	1621	14	4	3	-	64	3600
FUJITSU
М2713Т	816	12	3	4	3,42-6,77	128	3600
М2714Т	1088	12	3	4	3.42-6.77	128	3600
М1606ТА	1089	10	3	4	4.34-7,84	256	5400
M1614TAU	1091	10	3	4	4.37-7.97	64	4500
М1636Т	1284	10	3	4	7.7-13.8	128	5400
М1637Т	1926	10	3	4	7.7-13,8	128	5400
М1638Т	2568	10	3	4	7.7-13.8	128	5400
М1639Т	3400	10	3	4	7.7-13.8	128	5400
IBM
DPEA-31080	1080	10		3	4.98-6.89	512	5400
DJAA-31270	1270	12	-	3	4.83-7.76	128	4500
DJAA-31700	1700	12	-	4	4.83-7,76	128	4500
MAXTOR
71626AP/A	1626	12	2	4	4.61 -8,10	128	4480
71670AP/A	1670	12	2	4	4.74-8.10	128	4480
72004AP/A	2004	12	2	4	4,74-8.10	128	4480
QUANTUM
TB850AT	850	14	-	4	-	128	4500
FB 1.0AT	1082	12	-	4	5.12-11,20	128	4500
FB 1280AT	1283	11	-	4	-	128	5400
SI1700AT	1700	11	2	4	9,0	128	4500
FB 2,1 AT	2168	10	-	4	5,12-11,20	128	4500
SI2550AT	2550	11	2	4	9.0	128	4500
FB 3.2AT	32^4	10	-	4	5,12-11,20	128	4500

Основные характеристики накопителей CD-ROM

Наименование дисковода CD-ROM	Тип интерфейса	Скорость передачи данных, кратность	Скорость передачи данных, Кбайт/с	Среднее •время доступа, мс	Наличие аудио кнопки	Среднее время наработки на отказ, ч
внутренние дорожки	внешние дорожки
AztechCDA 1068	ATAPI	10	900	1500	135	+	75000
ECS TTD	ATAPI	12	1200	1800	150	+	65000
Hitachi CDR 8130	ATAPI	12	1200	2400	90	-	100000
Panasonic CR548B	ATAPI	12	1200	1940	110	-	100000
Philips ROD 1270	ATAPI	10	1200	1500	140	+	75000
Pioneer DR 444	ATAPI	12	1200	1800	110	-	75000
Pioneer DR 466	SCSI	12	1200	1800	110	-	75000
PlextorPX12CSi	SCSI	12	1200	1800	110	+	75000
TEACCD512E	ATAPI	12	1200	1800	160	-	75000
Tech media CDD	ATAPI	10	900	1500	130	+	50000
Acer 616A 002	ATAPI	16	1200	2700	120	+	60000
Acer624A 102	ATAPI	24	1800	3600	120	+	60000
Creative CD2423E	ATAPI	24	1800	3600	90	+	125000
LGCRD8160B	ATAPI	16	1200	2400	100	+	125000
LG CRD 8240B	ATAPI	24	-	3600	90	+	125000
Hitachi CDR 8130	ATAPI	16	-	2400	90	-	100000
MitsumiCRMC16t	ATAPI	16	1800	2400	120	-	50000
MitsumiCRMC 24s	ATAPI	24	1800	3600	90	-	50000
NECCDR 1800A	ATAPI	24	1800	3600	95	-	70000
Panasonic CR 585b	ATAPI	24	-	3600	85	-	125000
Pioneer DR 511	ATAPI	24	1800	3600	75	-	100000
Pioneer DR 503S	SCSI	24	1800	3600	75	-	100000
Plextor PX 20 TS	SCSI	20	1800	3600	95	+	100000
Samsung SCR2030	ATAPI	20	-	3000	90	+	125000
Samsung SCR2431	ATAPI	24	-	3600	90	+	125000
SonyCDU511	ATAPI	16	1290	2400	105	-	100000
Sony CDU621	ATAPI	24	1800	3600	90	-	100000
TEACCD516S	SCSI	16	1800	2400	150	-	100000
TEAC CD 524E	ATAPI	24	1800	2400	95	-	100000
Tosh ibaXM 5701	SCSI	12	1800	1800	125	-	100000

Новые понятия	Содержание
Автоматизированная обработка данных	выполнение комплекса операций над данными с помощью цифровых вычислительных машин
Автоматизированная информационная система (АИС)	информационная система, использующая ЭВМ на этапах ввода, обработки и выдачи информации
Техническое обеспечение АИС	комплекс технических средств предназначенных для обеспечения работы АИС
Мейнфрейм	синоним понятия «большая универсальная ЭВМ», является наиболее мощной (не считая суперкомпьютеров) вычислительной системой общего назначения, обеспечивающей непрерывный круглосуточный режим эксплуатации
Кластерная архитектура	реализация объединения компьютеров, представляющегося единым целым для операционной системы, системного программного обеспечения, прикладных программ и пользователей
Конвейерная организация обработки данных	способ обработки данных, основанный на разделении подлежащей исполнению функции на более мелкие части, и выделении для каждой из них отдельного блока аппаратуры
Параллельная организация обработки данных	способ обработки данных основанный на совмещении операций, которое организуется путем воспроизведения в нескольких копиях аппаратной структуры. Высокая производительность достигается за счет одновременной работы всех элементов структур, осуществляющих решение различных частей задачи
Архитектура процессора	основные принципы построения процессоров. В настоящее время наиболее известны архитектуры 80х86, Pentium, SPARK, MIPS, PA-RISC, Alpha, POWER, PowerPC
Архитектура набора команд	часть вычислительной системы, которая доступна программисту
RISC (Reduced Instruction Set Computing)	архитектура процессора с сокращенным набором команд
CISC (Complete Instruction Set Computing)	архитектура процессора c полным набором команд
Кэш-память	вид памяти, которая предназначена для согласования скорости работы сравнительно медленных устройств, таких, например как динамическая память с относительно быстрым микропроцессором. Использование кэш-памяти позволяет избегать циклов ожидания в работе, которые снижают производительность всей системы
Шина	физический канал передачи электрических сигналов в ЭВМ. Существует три типа шин: адресная шина, шина данных и шина команд. Стандарты шин обеспечивают независимость периферийных устройств от особенностей аппаратной реализации вычислительной системы
Драйвер устройства	программа, отвечающая за взаимодействие программ с определенным устройством
Стандарт Plug and Play	стандарт, определяющий взаимодействие операционной системы с внешними устройствами, поддерживающий автоматическое управление аппаратными ресурсами низкого уровня (линии запроса прерываний, порты ввода/вывода, каналы прямого доступа к памяти и сама память).
Системный блок персонального компьютера	основной узел персонального компьютера, внутри которого установлены наиболее важные компоненты
Микропроцессор	основная микросхема персонального компьютера, в которой производятся все вычисления
Чипсет	набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы
CMOS	микросхема энергонезависимой памяти содержит данные о составе оборудования компьютера
Базовая система ввода-вывода (BIOS)	пакет программ, основное назначение которых состоит в проверке состава и работоспособности компьютерной системы, обеспечении взаимодействия с клавиатурой, монитором, жестким диском и дисководом жестких дисков
Стандарт шинного интерфейса материнской платы	стандарт построения устройств, осуществляющих связь между собственными и подключаемыми устройствами материнской платы
Слот	разъем материнской платы, предназначенный для подключения дополнительных устройств
Видеоадаптер	устройство, осуществляющее управление экраном
Звуковая карта	устройство, выполняющее вычислительные операции обработки звука, речи, музыки
Контроллер	устройство, предназначенное для обеспечения операций преобразования и пересылки информации
Клавиатура	устройство ввода символьной информации
Мышь	устройство управления манипуляторного типа
Сканер	устройство ввода графической информации с бумаги, плёнок и слайдов
Дигитайзер	устройство ввода графической информации планшетного типа
Цифровая фотокамера	устройство ввода графической информации, использующее постоянное запоминающее устройство для хранения данных
Монитор	устройство визуального представления данных.
Принтер	устройство вывода данных, позволяющее получать копии документов на бумаге или прозрачном носителе
Плоттер	устройство вывода графической информации, способное с высокой точностью воспроизводить чертежи, графики и какие-либо изображения
Аналогоцифровой преобразователь (АЦП)	устройство преобразующее сигнал из аналоговой формы в цифровую. Обратное преобразование выполняет цифроаналоговый преобразователь (ЦАП)
Накопитель на гибких магнитных дисках (НГМД)	устройство хранения информации, использующее в качестве носителя гибкий магнитный диск. Гибкий магнитный диск (дискета или флоппи-диск) – носитель информации, представляющий собой диск из эластичного пружинящего пластика типа майлара, покрытого слоем ферромагнитного материала, заключенный в защитный пакет
Флоптический (гибкий оптический) диск	носитель информации, обладающий во много раз большей емкостью по сравнению с гибким магнитным диском за счет использования оптической технологии позиционирования головок чтения-записи
Накопитель на жестких магнитных дисках (НЖМД)	устройство хранения информации, использующее в качестве носителя жесткий магнитный диск. Жесткий магнитный диск – носитель информации, представляющий собой пакет дисков из алюминия, покрытых ферромагнитным материалом
Накопитель на сменных жестких дисках (removable hard disk drives)	тип накопителей на жестких магнитных дисках, характеризующийся возможностью изъятия и установки носителя
RAID (Redundant Arrays of Inexpensive Disks)	накопители на дисковых массивах. Массив дисков распознается операционной системой как один диск
Накопитель на компакт-дисках (CD-ROM)	устройство хранения информации, использующее в качестве носителя компакт-диск, предназначен только для хранения и считывания информации. Компакт-диск – носитель информации, представляющий собой стеклопластиковый диск с покрытием из фоторезистивного материала
Накопитель на компакт-дисках CD-WORM (Write Once Read many) или CD-R	накопитель информации на оптических дисках, позволяющий один раз записать данные.
Накопитель на компакт-дисках DVD (Digital Versatile Disk)	накопитель на компакт-дисках, обладающий увеличенной емкостью по сравнению с CD-ROM
Накопитель на магнитооптических дисках	накопитель, использующий магнитооптические диски (МО-диски) запись на которые выполняется при взаимодействии лазера и магнитной головки. МО-диск – носитель информации, магнитооптический диск
Стример	устройство хранения информации на магнитной ленте
Flash-память	энергонезависимая и перезаписываемая микросхема памяти
Источник бесперебойного питания (Uninterruptible power supply) (UPS, ИБП)	резервный источник питания, обеспечивающий непрерывное питание оборудования при выключении общей электрической сети
Сетевой фильтр	устройства, защищающие систему от бросков питания
Пластиковая карточка	представляет собой пластину стандартных размеров (85.6 мм 53.9 мм 0.76 мм), изготовленную из специальной, устойчивой к механическим и термическим воздействиям пластмассы, используется как персонифицированный платежный инструмент, предоставляющий пользующемуся карточкой лицу возможность безналичной оплаты товаров и/или услуг, а также получения наличных средств в отделениях (филиалах) банков и банковских автоматах (банкоматах)
Смарт-карта	пластиковая карта с микропроцессором
