Снятие и установка крышки люка
|
–
| Снять накладку → Глава.
|
 Указание
t
| Накладки имеются только в автомобилях со стеклянным люком.
|
t
| Дальнейшее описание снятия и установки подходит для стеклянного люка и люка с солнечными элементами.
|
| | |
–

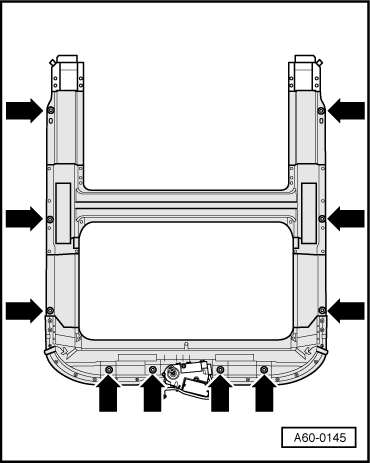

| Выкрутить болты -1- и -3-.
|
–
| Ослабить винт 2 на несколько оборотов.
|
–
| Извлечь стеклянную крышку люка из выреза в крыше вверх.
|
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
|
–
| Отрегулировать крышку люка → Глава.
|
| |
|
Узел
| | Нм
|
Стеклянная крышка к направляющей кулис
| 4,5
|
| |
Снятие и установка уплотнения стеклянной крышки люка
|
–
| Снять стеклянную крышку люка → Глава.
|
| | |
–

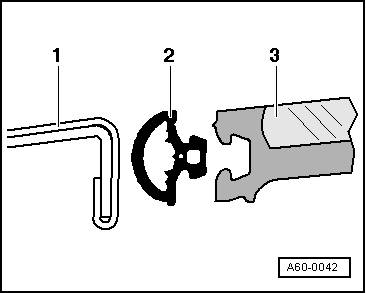

| Снять уплотнение -2- с крышки -3-.
|
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
|
Указание
Для облегчения монтажа уплотнения смазать край крышки мыльным раствором.
|
| |
|
–
| Установить новое уплотнение крышки -2- в канавку, начиная с середины задней стороны крышки -3-.
|
| |
|
Снятие и установка сдвижной шторки
|
| | |
q
| Задний ползунок остается в направляющей рейке рамы люка.
|
q
| Снять несущий элемент -7 - и извлечь шторку вверх.
|
q
| Остается в направляющей рейке на раме.
|
q

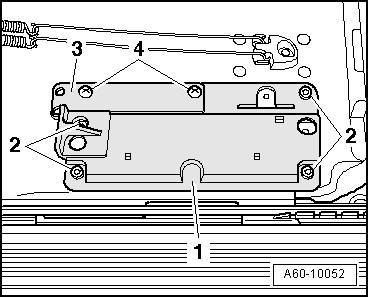

| Для снятия выкрутить винты -2-.
|
7 -
| Несущий элемент заднего ползунка
|
q
| Для снятия выкрутить винты -2-.
|
q
| Установлен на крепежной пластине пружины.
|
9 -
| Крепежная пластина пружины
|
–
| Снять стеклянную крышку люка → Глава.
|
–

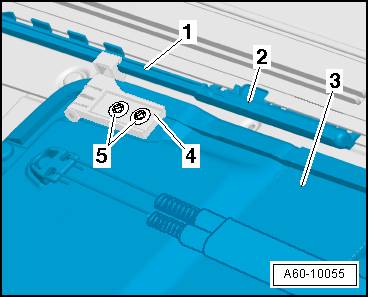

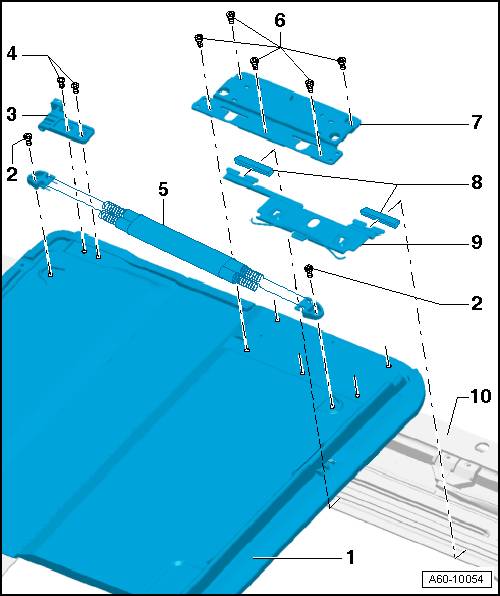

| Вытянуть шторку -3- вперед настолько, чтобы винты -5- задних ползунов -4- стали доступными.
|
| | |
–
| Ползуны -4- вместе с направляющей остаются в направляющей рейке -1-
|
–
| Снятие фиксатора -2- → Глава
|
–
| Выкрутить винты -4- и снять экран -3-.
|
| |
|
–
| Выкрутить винты -2- и извлечь несущий элемент -1- ползунов наклонно вверх из направляющей рейки.
|
–
| Извлечь шторку вперед из рамы привода люка.
|
–
| Задние ползуны остаются в направляющей рейке.
|
Установка осуществляется в обратной последовательности.
|
| |
|
Узел
| | Нм
|
Шторка люка к ползуну
| 1
|
Упор для несущего элемента
|
–
| Сдвинуть упор -2-, как показано, к несущему элементу -1-; при этом крючки-фиксаторы должны защелкнуться в отверстиях.
|
Только в автомобилях с панелью с интегрированными солнечными батареями
|
| |
|
–
| Немного сдвинуть крышку люка назад.
|
–

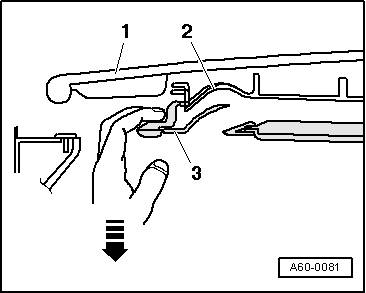

| Немного потянуть шторку вниз в направлении стрелки и задвинуть ее назад.
|
Указание
При этом направляющий штифт задней шторки сдвигается с направляющих, и шторку можно снять после снятия панели с солнечными элементами.
|
–
| Отключить крышку люка с солнечными элементами.
|
–
| Снять крышку сдвижного люка аналогично стеклянной крышке люка → Ссылка и извлечь шторку.
|
–
| Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее:
|
–
| Вставить шторку в крышу и задвинуть ее назад в проем крыши.
|
–
| Установить и подключить крышку с солнечными элементами.
|
–
| Закрыть крышку люка с солнечными элементами.
|
 Осторожно!
Шторка люка при закрытой крышке с солнечными элементами должна быть задвинута вперед, чтобы направляющие пальцы в крышке вошли в задние направляющие шторки.
|
|
–
| Сдвинуть шторку вперед и дать ей защелкнуться в середине крышки люка с солнечными элементами.
|
| |
|

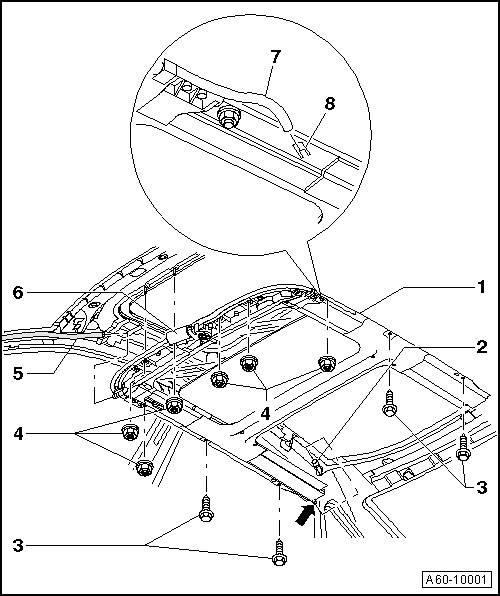

Снятие и установка рамы с приводом люка
| |
–
| При установке закрепить раму комбинированными гайками -4- и комби-болтами -3-, начиная спереди в центре и продолжая слева и справа в направлении к задней стороне.
|
q
| После установки рамы полностью установить шланги для стока воды.
|
2 -
| Задний дренажный шланг
|
5 -
| Передний дренажный шланг
|
6 -
| Двигатель привода люка
|
–
| Снять потолочную панель. →Ремонтная группа70
|
| | |
–

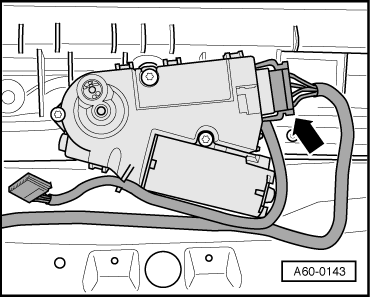

| Отсоединить электрическое штекерное соединение - стрелка - на двигателе.
|
| |
|
–

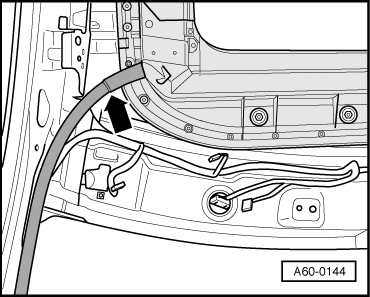

| Снять передние и задние шланги для стока воды на раме - стрелка-.
|
| |
|
–
| Выкрутить гайки и винты - стрелки-.
|
Указание
Для снятия рамы с приводом люка требуется второй механик.
|
–
| Извлечь раму с приводом люка.
|
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
|
Указание
При установке заменить самоконтрящиеся гайки и болты.
|
–
| Вставить раму с приводом люка в кузов и закрутить слева и справа от руки.
|
| |
|
–

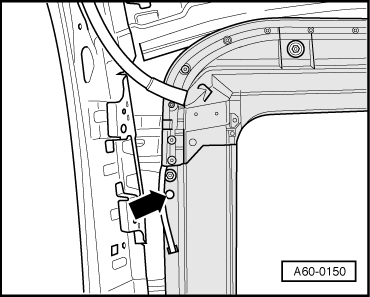

| Совместить центровочные отверстия рамы привода люка и кузова впереди - стрелка - ...
|
| |
|
–
| Затянуть гайки и винты в указанной последовательности.
|
t
| Впереди в середине, сбоку, сзади
|
–
| Отрегулировать стеклянную крышку → Глава.
|
1)
| Заменить винты и гайки
|
| |
|
Узел
| | Нм
|
Рама привода люка к кузову
| 8
|
