Для квадратного сечения момент сопротивления сечения Wx= b3/6, откуда b===3, 53 см.

Данные для выполнения практической работы

Параметр

Вариант

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

схема

1

2

3

4

5

6

7

8

9

10

2

1

6

5

4

3

2

1

1

2

3

4

5

6

6

5

4

3

2

1

F, кН

20

15

5

25

18

20

12

16

25

25

12

10

30

10

5

20

15

25

12

22

24

20

25

20

5

10

15

18

20

25

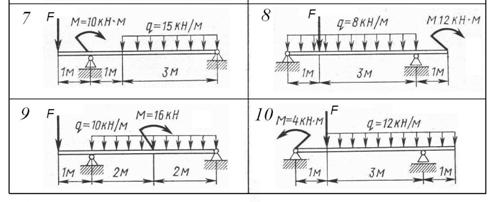

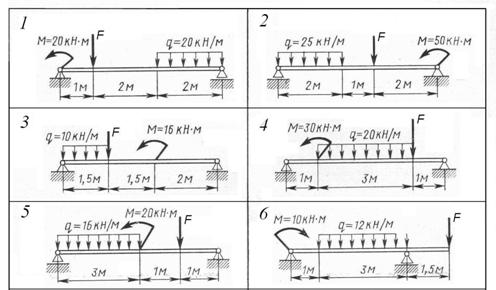

балкабалка

Контрольные вопросы:

1.  По какому напряжению и почему ведут расчёты на прочность при изгибе?

2.  По какой формуле рассчитывается максимальное нормальное напряжение при изгибе?

3.  Что характеризует величина момент сопротивления сечения при изгибе?

4.  Сформулируйте условие прочности при изгибе.

5.  Назовите виды расчётов на прочность при изгибе.

6.  Поясните значение каждого вида расчёта на прочность.

Приложение 1

Коды ответов к тестовым заданиям

Номер вопроса

Практическая работа

№ 1

№ 2

№ 3

№ 4

№ 5

№ 6

1

Д

А

В

В

С

Д

2

А

С

А

А

В

С

3

А

А

С

А

В

А

Приложение 2

Двутавры стальные горячекатаные


Обозначения:

h – высота двутавра; b – ширина двутавра; d – толщина стенки;

t – средняя толщина полки; A – площадь двутавра; J – момент инерции;

W – момент сопротивления; i – радиус инерции; S – статический момент полусечения;

№ профиля

Размеры, мм

A, см2

Справочные величины для осей

h

b

d

t

x-x

y-y

Jx, см4

Wx, см3

ix, см

Sx, см

Jy, см4

Wy, см3

iy, см

10

100

55

4,5

7,2

12,0

198,0

39,7

4,1

23,0

17,9

6,5

1,2

12

120

64

4,8

7,3

14,7

350,0

58,4

4,9

33,7

27,9

8,7

1,4

14

140

73

4,9

7,5

17,4

572,0

81,7

5,7

46,8

41,9

11,5

1,6

16

160

81

5,0

7,8

20,2

873,0

109,0

6,6

62,3

58,6

14,5

1,7

18

180

90

5,1

8,1

23,4

1290,0

143,0

7,4

81,4

82,6

18,4

1,9

20

200

100

5,2

8,4

26,8

1840,0

184,0

8,3

104,0

115,0

23,1

2,1

22

220

110

5,4

8,7

30,6

2550,0

232,0

9,1

131,0

157,0

28,6

2,3

24

240

115

5,6

9,5

34,6

3460,0

289,0

10,0

163,0

198,0

34,5

2,4

27

270

125

6,0

9,8

40,2

5010,0

371,0

11,2

210,0

260,0

41,5

2,5

30

300

135

6,5

10,2

46,5

7080,0

472,0

12,3

268,0

337,0

49,9

2,7

33

330

140

7,0

11,2

53,8

9840,0

597,0

13,5

339,0

419,0

59,9

2,8

36

360

145

7,5

12,3

61,9

13380,0

743,0

14,7

423,0

516,0

71,1

2,9

40

400

155

8,3

13,0

72,6

19062,0

953,0

16,2

545,0

667,0

86,1

3,0

45

450

160

9,0

14,2

84,7

27696,0

1231,0

18,1

708,0

808,0

101,0

3,1

50

500

170

10,0

15,2

100,0

39727,0

1589,0

19,9

919,0

1043,0

123,0

3,2

55

550

180

11,0

16,5

118,0

55962,0

2035,0

21,8

1181,0

1356,0

151,0

3,4

60

600

190

12,0

17,8

138,0

76806,0

2560,0

23,6

1491,0

1725,0

182,0

3,5

Швеллеры стальные горячекатаные

НЕ нашли? Не то? Что вы ищете?




Обозначения:

h – высота швеллера; b – ширина швеллера;

d – толщина стенки; t – средняя толщина полки; A – площадь швеллера; J – момент инерции;

W – момент сопротивления; i – радиус инерции; S – статический момент полусечения;

z0 – расстояние от оси у до наружной грани стенки



№ профиля

Размеры, мм

A, см2

Справочные величины для осей

x0, см

h

b

d

t

x-x

y-y

Jx, см4

Wx, см3

ix, см

Sx, см

Jy, см4

Wy, см3

iy, см

5

50

32

4,4

7

6,16

22,80

9,10

1,92

5,59

5,61

2,75

0,95

1,16

6,5

65

36

4,4

7,2

7,51

48,60

15,00

2,54

9,00

8,70

3,68

1,08

1,24

8

80

40

4,5

7,4

8,98

89,40

22,40

3,16

23,30

12,80

4,75

1,19

1,31

10

100

46

4,5

7,6

10,90

174,00

34,80

3,99

20,40

20,40

6,46

1,37

1,44

12

120

52

4,8

7,8

13,30

304,00

50,60

4,78

29,60

31,20

8,52

1,53

1,54

14

140

58

4,9

8,1

15,60

491,00

70,20

5,60

40,80

45,40

11,00

1,70

1,67

16

160

64

5

8,4

18,10

747,00

93,40

6,42

54,10

63,30

13,80

1,87

1,80

18

180

70

5,1

8,7

20,70

1090,00

121,00

7,24

69,80

86,00

17,00

2,04

1,94

20

200

76

5,2

9

23,40

1520,00

152,00

8,07

87,80

113,00

20,50

2,20

2,07

22

220

82

5,4

9,5

26,70

2110,00

192,00

8,89

110,00

151,00

25,10

2,37

2,21

24

240

90

5,6

10

30,60

2900,00

242,00

9,73

139,00

208,00

31,60

2,60

2,42

27

270

95

6

10,5

35,20

4160,00

308,00

10,90

178,00

262,00

37,30

2,73

2,47

30

300

100

6,5

11

40,50

5810,00

387,00

12,00

224,00

327,00

43,60

2,84

2,52

33

330

105

7

11,7

46,50

7980,00

484,00

13,10

281,00

410,00

51,80

2,97

2,59

36

360

110

7,5

12,6

53,40

10820,00

601,00

14,20

350,00

513,00

61,70

3,10

2,68

40

400

115

8

13,5

61,50

15220,00

761,00

15,70

444,00

642,00

73,40

3,23

2,75

Уголки стальные горячекатаные равнополочные
