Переменные правого поля можно измерить на выходе блока. При включенном флажке Plot selected measurements мгновенные значения этих величин отражаются в графическом окне блока по окончанию очередного моделирования.

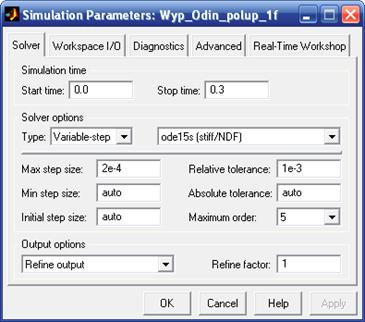

Параметры моделирования задаются на вкладке Simulation Parameters/Solver (рис. 1.12). В поле Stop time задается время в секундах, равное 10...20 периодов напряжения источника. В поле Type задается переменный шаг (Variable-step) и метод решения дифференциальных уравнений - ode15s (stiff/NDF). В поле Max step size устанавливается значение шага моделирования, это же значение заносится в поле Sample time всех блоков, которые это поле имеют. В оставшихся полях можно оставить то, что система устанавливает по умолчанию.

Рис. 1.12. Окно настройки параметров моделирования

Порядок проведения лабораторной работы

После настройки параметров источника питания, трансформатора и параметров моделирования можно приступить к выполнению работы.

Исследование однофазного однополупериодного выпрямителя при работе на активно-индуктивную нагрузку с обратным диодом проводится на установке (рис. 1.4), подробное описание которой приведено выше. Для этого параметры нагрузки задаются так, чтобы постоянная времени нагрузки находилась в пределах (2...5)Т (T =1/f, f - частота источника). При частоте f=50 Гц, Т=0.02с. Таким образом, постоянная времени нагрузки составляет Тн=0.04…0.1 с.

Изменяя сопротивление нагрузки от 10 Ом до 100 Ом с шагом 10 Ом и индуктивность нагрузки так, чтобы постоянная времени TH оставалась постоянной (значение показано выше), измеряют и рассчитывают основные характеристики выпрямителя. При этом моделирование проводится для каждого значения комплексного сопротивления нагрузки.

НЕ нашли? Не то? Что вы ищете?

Для запуска процесса моделирования необходимо нажать кнопку (Run simulation) или комбинацию кнопок Ctrl+T. При этом можно остановить процесс нажатием кнопок или .

Каждый шаг моделирования (после изменения параметров нагрузки) необходимо запускать нажатием кнопки Run simulation. Остановка процесса моделирования происходит автоматически по прошествии времени, установленного в параметрах симуляции (Simulation→ Simulation Parameters→Solver→Stop Time).

Результаты моделирования заносятся в табл.1.2.

Таблица 1.2

№

п/п

(шаг моделирования)

Данные

Измерения

Вычисления

U1max

f1

LH

RH

IH

UH

I1(1)max

φ1

S1(1)

P1(1)

PH

Амплитуда первой гармоники тока в источнике питания I1(1)max и начальная фаза этого тока φ1, определяются по показаниям Display1 (соответственно, верхнее и нижнее окно), ток Iн и напряжение Uн на нагрузке определяются по показаниям Display2 (соответственно, верхнее и нижнее окно).

Мгновенные значения этих величин можно наблюдать на экране осциллоскопа (рис. 1.13), который также вызывается двойным щелчком по его пиктограмме (Scope).

Рис. 1.13. Осциллограммы тока питания, тока нагрузки и напряжения на нагрузке

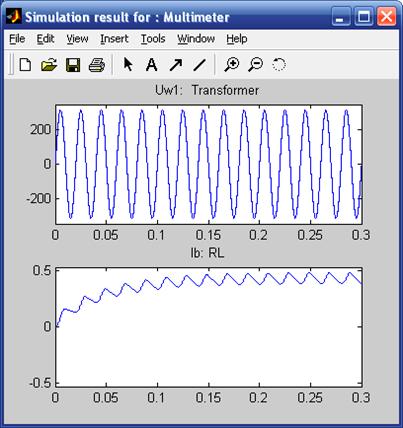

По завершении очередного моделирования появляется графическое окно блока Multimeter (рис. 1.14) с кривыми мгновенных значений напряжения и тока нагрузки (если была поставлена «галочка» в Plot selected measurements окна настройки элемента Multimeter).

Рис. 1.14. Осциллограммы напряжения трансформатора и тока нагрузки

Вычисления полной и активной мощности, потребляемой выпрями­телем от источника питания по первой гармонике, а также мощности в нагрузке, осуществляются по выражениям:

,

,

.

По результатам табл.1.2 строятся:

•  внешняя (нагрузочная) характеристика выпрямителя UH = f(IH),

•  энергетические характеристики выпрямителя S1(1), P1(1) = f(PH).

После выполнения лабораторной работы файл с моделируемой установкой необходимо закрыть без сохранения изменений!!!

Содержание отчета

1.  Вариант задания.

2.  Схема и описание моделируемой установки (сделать «print screen» окна модели).

3.  Введенные параметры источника питания и трансформатора в соответствии со своим вариантом (сделать «print screen» окон настройки соответствующих элементов).

4.  Осциллограммы мгновенных напряжений и токов (необходимо сделать «print screen» окна «Scope» первого и последнего шага моделирования).

5.  Выражения для расчета основных характеристик.

6.  Нагрузочная характеристика.

7.  Энергетические характеристики.

8.  Выводы по работе.

Для того, чтобы сделать копию окна Windows (print screen) необходимо нажать одновременно кнопки Alt+Print Screen, при этом в буфер обмена будет помещено изображение активного (текущего) окна. После чего это изображение может быть вставлено в файл отчета из буфера обмена нажатием кнопки «Вставить» (Ctrl+V).

Лабораторная работа № 2

Исследование неуправляемого однофазного двухполупериодного мостового выпрямителя

Цель работы

Исследование внешней и энергетических характеристик однофазно­го мостового двухполупериодного выпрямителя при работе на активно-индуктив­ную нагрузку с обратным диодом без учета коммутации (рис. 2.1).

а)

б)

Рисунок 2.1 Однофазный двухполупериодный мостовой выпрямитель

а – схема; б – осциллограмма

(U1 и U2– соответственно, напряжения на первичной и вторичной обмотках трансформатора Т, i1 и i2 – соответственно, токи в первичной и вторичной обмотках трансформатора, id – ток в нагрузке, Ud – напряжение на нагрузке, Rd и Ld – соответственно, активная и реактивная части нагрузки,

VD1- VD4-выпрямительные диоды, VD0 – обратный диод)

Описание и настройка моделируемой лабораторной установки

Перед началом выполнения лабораторной работы необходимо, прежде всего, открыть файл «Wyp_Most_1f. mdl» (находится на «Рабочем столе»). После открытия файла появится окно с моделируемой лабораторной установкой, показанной на рис. 2.2. Она содержит элементы, назначение которых указано в таблице 2.1 (здесь же указаны соответствующие элементы реальной электрической схемы рис. 2.1).

Таблица 2.1

№ п/п

Состав моделируемой установки (рис. 2.2)

Соответствующие элементы на электрической схеме (рис. 2.1)

1

Источник синусоидального напряжения (220 V, 50 Hz);

Напряжение U1

2

Однофазный трансформатор (Transformer);

Трансформатор Т

3

Однофазный диодный мост (Universal Bridge);

Диоды VD1 – VD4

4

Активно-индуктивная нагрузка (R, L);

Нагрузка Rd-Ld

5

Обратный диод (Diode);

Диод VD0

6

Измерители мгновенных токов в источнике питания (I1) и нагрузке (I Load);

Токи i1 и id

7

Измеритель мгновенного напряжения на нагрузке (U Load);

Напряжение Ud

8

Блок для измерения гармонических составляющих тока питания (Fourier I1);

(на схеме отсутствует)

9

Блок для измерения гармонических составляющих тока нагрузки (Fourier I0) и аналогичный блок для измерения гармонических составляющих напряжения на нагрузке (Fourier U0);

–//–

10

Блок для наблюдения (измерения) мгновенных значений тока в цепи питания, тока нагрузки и напряжения на нагрузке (Scope);

–//–

11

Блок для наблюдения и измерения мгновенных значений величин, которые выбраны в поле Measurement соответствующих блоков (Multimeter);

–//–

12

Блок для измерения амплитудного значения тока первой гармоники и ее фазы в цепи питания (Display 1);

–//–

13

Блок для измерения средних значений тока и напряжения на нагрузке (Display 2).

–//–
