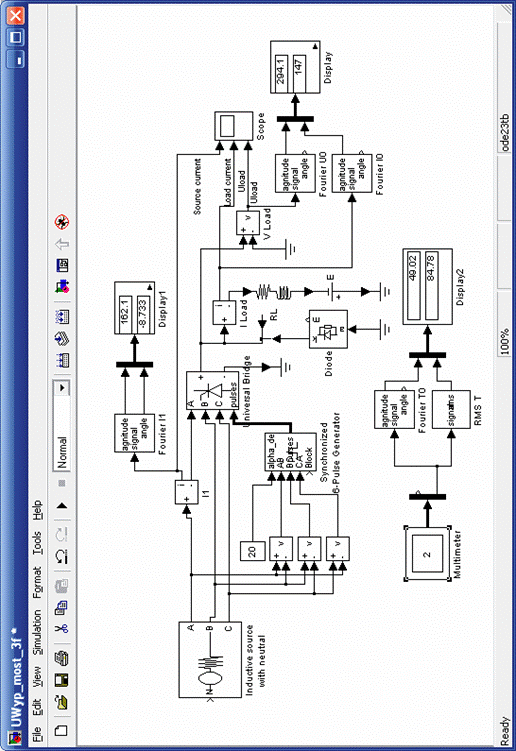

Рис. 6.2. Модель трехфазного управляемого выпрямителя

Перед выполнением лабораторной работы также проводится настройка элементов моделируемой схемы в соответствии со своим вариантом по таблице III. В данной работе настройке также подлежат параметры нагрузки, противо-ЭДС и параметры моделирования.

Окно настройки параметров источника питания показано на рис. 6.3.

Рис. 6.3. Окно настройки источника питания

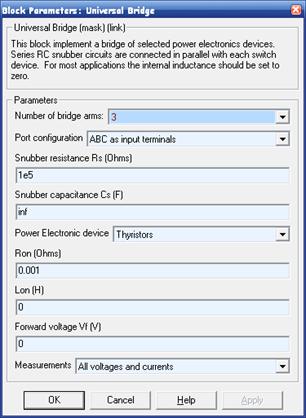

Окно настройки параметров тиристорного моста приведено на рис. 6.4.

Рис. 6.4. Окно настройки управляемого выпрямителя

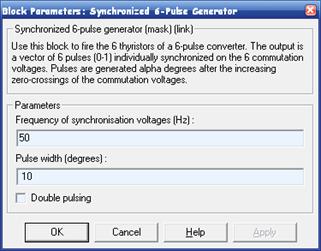

Окно настойки параметров блока управления показано на рис. 6.5.

В поля окна вводится частота источника и длительность импульса управления в градусах. Последнюю величину следует согласовывать с сигналом управления (вход alpha_deg в блоке Sinchronized 6-Pulse Generator) так, чтобы сумма этих углов не превышала 120 градусов.

На вход блока поступают синхронизирующие сигналы от сети и сигнал задания угла управления (alpha_deg).

Рис. 6.5. Окно настройки параметров блока управления

Параметры моделирования задаются как показаны на рис. 6.6.

Рис. 6.6. Окно настройки параметров моделирования

Порядок проведения лабораторной работы

Выполнение второй части работы:

Исследование трехфазного управляемого выпрямителя при работе на активно-индуктивную нагрузку с обратным диодом проводится на установке (рис. 6.2), подробное описание которой приведено выше.

При снятии внешних характеристик параметры R, L нагрузки оста­ются без изменений (задаются в соответствии с вариантом – таблица III), изменяется противо-ЭДС нагрузки от — 100 В до 0 В с шагом 20 В. Внешние характеристики снимаются для трех зна­чений угла управления выпрямителем (α= 0°, 40°, 60°).

При этом моделирование проводится для каждого значения проти­во-ЭДС и угла управления. Результаты моделирования заносятся в табл. 6.2.

Таблица 6.2.

Данные

Измерения

Вычисления

α

E

IH

UH

I1(1)max

φ1

IT0

IT

UDmax

IDmax

S1(1)

P1(1)

PH

PT

град

В

А

В

А

град

А

А

В

А

ВА

Вт

Вт

Вт

Амплитуда первой гармоники в источнике питания и начальная фаза этого тока определяются по показаниям Display 1, ток и напряжение на нагрузке определяются по показаниям Display. Мгновенные значения этих величин можно наблюдать на экране осциллоскопа (рис. 6.7).

В графическом окне блока Multimeter (рис. 6.8) наблюдаются и определяются максимальные напряжение и ток тиристора управляемо­го выпрямителя.

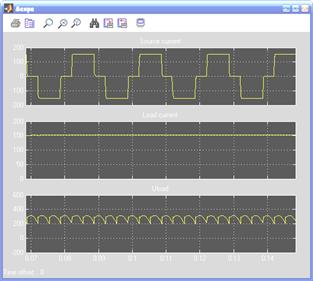

Рис. 6.7. Ток питания, ток нагрузки и напряжение на нагрузке УВ

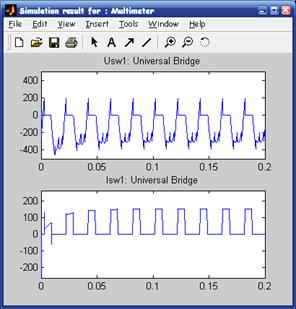

Рис. 6.8. Напряжение и ток тиристора УВ

Полная и активная мощность по первой гармонике, потребляемая выпрямителем из сети, рассчитываются по выражениям:

Мощность в нагрузке определяется по выражению:

Потери в тиристоре УВ рассчитываются по выражению:

По результатам табл. 6.1 строятся:

•  внешняя (нагрузочная) характеристика управляемого выпрямите­ля UH = f(IН);

•  энергетические характеристики управляемого выпрямителя S1(1), Р1(1), РT = f(PH);

•  энергетические характеристики управляемого выпрямителя I1(1)max, IT0, IT = f(IH);

Выполнение второй части работы:

Исследование регулировочной характеристики управляемого трех­фазного выпрямителя осу­ществляется на модели (рис. 6.2) при одном значении противо-ЭДС (задается в соответствии с вариантом – таблица III) и изменении угла управления от 0° до 120° с шагом 20°. Моделирование осуществляется при каждом значении угла управления при этом заполняется табл. 6.3.

Таблица 6.3

Измерения
α (град)	UH(В)

По результатам табл. 6.3 строится регулировочная характеристика управляемого выпрямите­ля UH = f(α);

После выполнения лабораторной работы файл с моделируемой установкой необходимо закрыть без сохранения изменений!!!

Содержание отчета

1.  Вариант задания.

2.  Схема и описание моделируемой установки (сделать «print screen» окна модели).

3.  Введенные параметры согласно варианту задания (сделать «print screen» окон настройки соответствующих элементов).

4.  Осциллограммы мгновенных напряжений и токов (необходимо сделать «print screen» окна «Scope» первого и последнего шага моделирования для каждого задания).

5.  Выражения для расчета основных характеристик.

6.  Нагрузочная характеристика.

7.  Энергетические характеристики.

8.  Регулировочная характеристика.

9.  Выводы по работе.
