Электрооборудование взрывозащищенное (стр. 28 )

4. Схема взрывной камеры для испытаний на искробезопасность

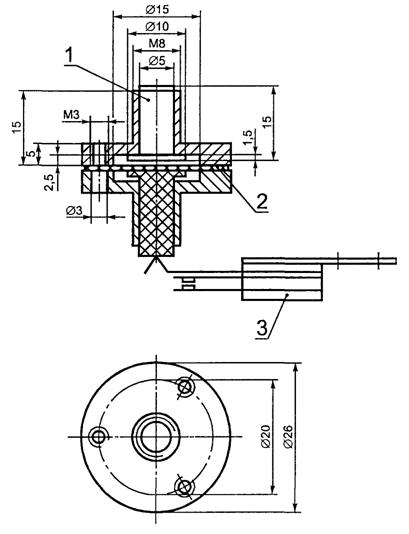

1 - металлический поршень; 2 - резиновая диафрагма; 3 - пружинный контакт

5. Пример датчика давления взрыва

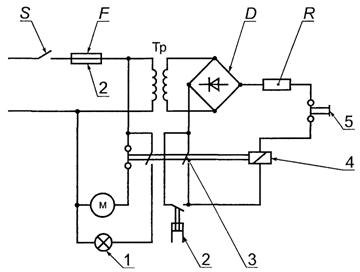

S - выключатель; F - предохранитель; Тр - трансформатор; D - диодный выпрямительный мост; R - резистор; М- приводной двигатель; 1 - сигнальная лампа; 2 - датчик давления;

3 - удерживающий контакт; 4 - реле; 5 - кнопка сброса

6. Электрическая схема автоматической остановки работы взрывной камеры с помощью датчика давления

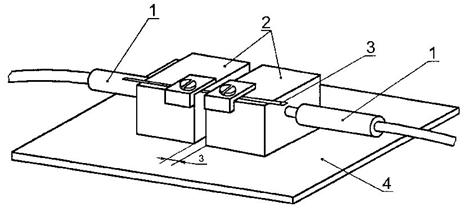

1 - подвод питания; 2 - медный брусок; 3 - вольфрамовая проволочка; 4 - изолирующая пластина

7. Устройство для подготовки вольфрамовых проволочек методом оплавления

Примечание - Оплавленные шарики снять щипчиками.

Тр - трансформатор с площадью поперечного сечения сердечника 19 см2; 1 - вольфрамовая проволочка; 2 - медные бруски

8. Принципиальная электрическая схема устройства подготовки вольфрамовых проволочек методом оплавления

1 - подвижный контакт; 2 - неподвижный контакт; 3 - диск подвижного контакта;

4 - пластина неподвижного контакта; 5 - крепежный болт подвижного контакта; 6 - вращающийся вал подвижного контакта; 7 - крепежная стойка неподвижного контакта

9. Кинематическая схема искрообразующего механизма II типа

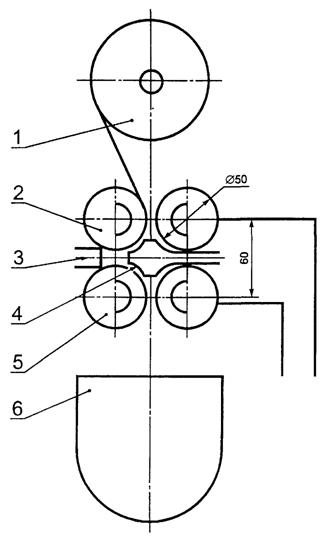

1 - барабан с проволокой; 2 - подающие ролики; 3 - датчик взрыва; 4 - взрывная камера;

5 - принимающие ролики; 6 - приемник для использованных проволочек

10. Кинематическая схема искрообразующего механизма III типа

ПРИЛОЖЕНИЕ В

(справочное)

Примеры монтажа элементов электрооборудования.

Измерение путей утечки, зазоров и расстояний разделения через заливочный компаунд и твердую изоляцию

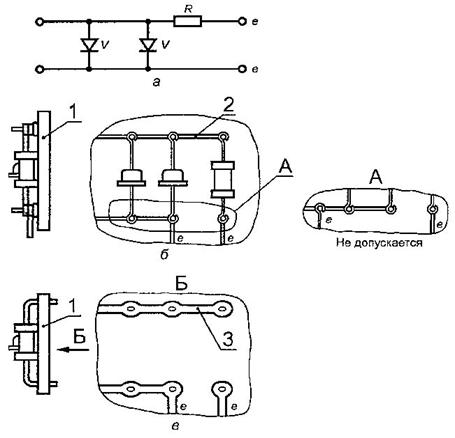

B.1 Блок искрозащиты на диодах с проволочными выводами

а - электрическая схема; б - навесной монтаж; в - печатный монтаж; Y - шунтирующий диод; R - токоограничительный резистор; е - к искробезопасной цепи (шунтирующему элементу);

1 - панель; 2 - провод; 3 - печатный проводник

Рисунок B.1. Пример выполнения блока искрозащиты на диодах с проволочными выводами

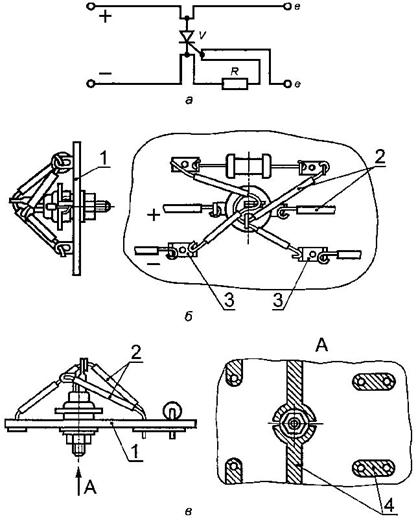

В.2 Блок искрозащиты на тиристорах

а - электрическая схема; б - навесной монтаж; в - печатный монтаж; V - шунтирующий тиристор; R - токоограничительный резистор, е - к искробезопасной цепи (шунтирующему элементу); 1 - панель; 2 - провод; 3 - лепесток; 4 - печатный проводник

2. Пример выполнения блока искрозащиты на тиристорах

В.3 Монтаж изоляционной трубки

1 - место присоединения провода; 2 - изоляция провода; 3 - изоляционная трубка; 4 - места заполнения изоляционным клеем; 5 - основание штепсельного разъема

3. Пример посадки на клей изоляционной трубки

В.4 Измерение путей утечки, зазоров и расстояний разделения через заливочный компаунд и твердую изоляцию

В.4.1 Зазоры и расстояния разделения через компаунд и твердую изоляцию

В.4.1.1 Напряжение для проведения оценки должно быть определено в соответствии с 6.4.2.

В.4.1.2 Зазор рассматривают как самое короткое расстояние по воздуху между двумя проводящими частями. Если между проводящими частями имеется изолирующая деталь, например перегородка, расстояние измеряют вдоль пунктирных линий, как показано на рисунке В.4.

В.4.1.3 Если расстояние между токопроводящими частями набирается частично зазором и частично разделительным расстоянием через компаунд и (или) твердую изоляцию, эквивалентный зазор или расстояние разделения через компаунд можно рассчитать, как описано ниже, а полученную величину затем сравнить с величиной в соответствующем пункте таблицы 4.

Допустим, что на рисунке В.5 А - это зазор, В - это расстояние разделения через заливочный компаунд, а С - расстояние разделения через твердую изоляцию.

1 - проводник; 2 - зазор; 3 - перегородка

4. Измерение зазора

5. Измерение сложных расстояний

Если А меньше, чем приведенное значение в таблице 4, для определения эквивалентного расстояния разделения можно использовать одну из приведенных ниже таблиц с коэффициентами, на которые умножают измеренные величины. При расчетах не учитывают зазоры или разделения меньше 1/3 соответствующих значений по таблице 4.

Результаты расчетов по определению каждого эквивалентного расстояния разделения нужно сложить и сравнить с соответствующим значением из таблицы 4.

Чтобы использовать пункт 2 (электрический зазор) из таблицы 4, необходимо умножить измеренные значения на следующие коэффициенты и результаты сложить:

Значение напряжения	и < 10 В	10 В £ U < 30 В	U ³ 30 В
Пути утечки, мм	А	1	1	1
В	3	3	3
С	3	4	6

Чтобы использовать строку 3 (расстояние разделения через заливочный компаунд) из таблицы 4, необходимо умножить измеренные значения на следующие коэффициенты и результаты сложить:

Разность напряжения	и < 10 В	10 В £ U < 30 В	U ³ 30 В
Пути утечки, мм	А	0,33	0,33	0,33
В	1	1	1
С	1,00	1,33	2,00

Чтобы использовать строку 4 (расстояние разделения через твердую изоляцию) из таблицы 4, необходимо умножить измеренные значения на следующие коэффициенты и результаты сложить:

Разность напряжения	и < 10 В	10 В £ U < 30 В	U ³ 30 В
Пути утечки, мм	А	0,33	0,33	0,33
В	1,00	0,75	0,55
С	1	1	1

В.5 Пути утечки

В.5.1 Напряжение для проведения оценки должно быть определено в соответствии с 6.4.2.

В.5.2 Длина пути утечки должна быть измерена вдоль поверхности изоляции, как показано на рисунке В.6.

В.5.3 Если на поверхности изоляции имеются выемки или барьеры (перегородки), показанные на рисунке В.6, то:

а) длину пути утечки измеряют вокруг любой выемки на поверхности, если ширина выемки не менее 3 мм;

б) если изоляционная перегородка или барьер установлены, но не вклеены, длину пути утечки измеряют либо над, либо под перегородкой, в зависимости от того, какая величина меньше;

в) если перегородка, описанная в подпункте б), вклеена, длину пути утечки всегда измеряют над перегородкой.

1 - подложка; 2 - бороздка; 3 - барьер; 4 – клей

6. Измерение длины пути утечки

1 - лак; 2 - проводник; 3 – подложка

7. Измерение сложных расстояний

В.5.4 Если для сокращения длины пути утечки используют лак, и лаком покрыта только часть пути утечки, как показано на рисунке В.7, общую эквивалентную длину пути утечки сравнивают с пунктом 5 или 6 таблицы 4 с использованием следующего расчета: для сравнения с пунктом 5 следует умножить В на 1, а А - на 3, для сравнения с пунктом 6 следует умножить В на 0,33 и А на 1. Результаты сложить.

Примечание - Лак может покрывать или не покрывать проводник.

ПРИЛОЖЕНИЕ Г

(справочное)

Герметизация

Примечание - 1 показывают некоторые варианты применения герметизации компаундом. 2 показывает другие случаи применения герметика, когда не используют оболочку.

Г.1 Сцепление

Примечание - Все выступающие из слоя герметика части электрической цепи должны быть закрыты компаундом. Компаунд должен иметь сцепление с этими поверхностями раздела.

Г.1.1 Исключение требований к путям утечки для элементов, залитых компаундом, основано на отсутствии возможности загрязнения. Величина СИТ (сравнительного индекса трекингостойкости) в сущности является оценкой степени загрязнения, необходимого для того, чтобы вызвать пробой разделения между токопроводящими деталями. На основании этого можно сделать следующие допущения:

- если все электрические части и подложка полностью закрыты оболочками и ни одна часть не выходит за пределы заливки компаундом, тогда нет риска загрязнения и поэтому пробой от загрязнения невозможен;

- если любая часть цепи, например оголенный или изолированный проводник, элемент или подложка печатной платы, выходят за пределы компаунда или он не плотно прилегает к границе раздела, то там может образоваться загрязнение и возникнуть пробой.

Г.2 Температура

Г.2.1 Температура заливочного компаунда должна соответствовать 6.4.4.

Примечания

1 Все компаунды имеют максимальную температуру при превышении которой они могут терять или изменять свои свойства. Такие изменения могут вызвать образование трещин или нарушение структуры компаунда и повлечь за собой доступ взрывоопасной смеси к более нагретым, чем наружная, поверхностям компаунда.

2 Герметизированные компоненты могут быть более горячими или более холодными, чем они были бы на открытом воздухе, в зависимости от теплопроводности компаунда.

а) Без оболочки

б) Полная оболочка

в) Открытая оболочка

г) Оболочка с крышкой

1 - свободная поверхность; 2 - герметизация; половина значения из пункта 3 таблицы 4 при минимальном значении 1 мм; 3 - компонент, герметизирующий материал не должен проникать; 4 - герметизирующий материал, толщина не задана; 5 - металлическая или изоляционная оболочка; для металлической оболочки толщину не указывают, (см. 6.4), для изоляционной оболочки толщина изоляции должна соответствовать значению пункта 4 таблицы 4

1. Примеры герметизированных узлов, соответствующих 6.4.4 и 6.7

а) Механическая защита

Минимальная толщина до свободной поверхности - 1 мм

б) Термическая защита

Толщину определяют по температуре внешней поверхности

в) Разделение цепей

Применяют требования, соответствующие пункту 3 таблицы 4. Минимальная толщина до свободной поверхности - 1 мм.

г) Защита предохранителей в искробезопасной цепи

Минимальная толщина до свободной поверхности - 1 мм

д) Исключение проникновения взрывоопасной смеси

Минимальная толщина до свободной поверхности - 1 мм

2. Применение герметизации без оболочки
