7. Распаковка и установка

Перечень наименований состава поставки печи Keramikofen 1500

В состав поставки должны входить следующие наименования:

• Руководство по эксплуатации и техническому обслуживанию

• Камера обжига с 2 нагревательными элементами

• Блок управления режимами печи

• Кабель питания

• Длинная полка

• Короткая полка

• Заглушка для облицовки

• Лоток для спекания (большой)

• Лоток для спекания (маленький)

• Ключ-шестигранник

• Информационный CD диск

В случае отсутствия одного из вышеуказанных наименований немедленно свяжитесь с компанией Zirkonzahn.

Перечень наименований состава поставки печи Zirkonofen 600

В состав поставки должны входить следующие наименования:

• Руководство по эксплуатации и техническому обслуживанию

• Zirkonofen 600 с 2 нагревательными элементами

(печь и устройство управления в одном блоке)

• Шнур питания

• Лоток для спекания

• Ключ-шестигранник

• Информационный CD диск

В случае отсутствия одного из вышеуказанных наименований немедленно свяжитесь с компанией Zirkonzahn.

7.1 Распаковка и установка

Фактическая упаковка может отличаться от указанной на рисунках ниже. Это зависит от типа приобретаемой системы.

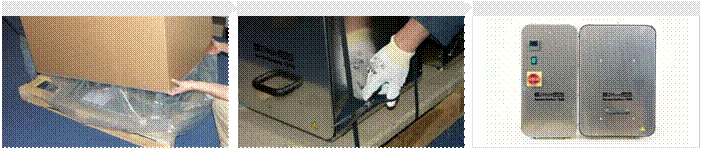

01 02 03

Осторожно снимите картонный корпус. Отрежьте крепежные ленты. (Осторожно – ленты находятся под натяжением!).

Осторожно поднимите оборудование и снимите его с поддона.

Только для Keramikofen 1500

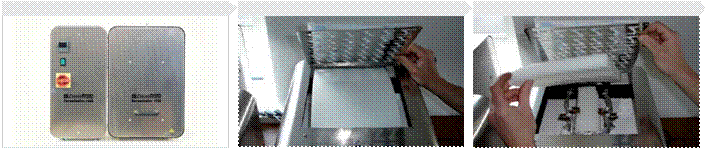

04 05 06

Расположите блок управления и камеру обжига рядом друг с другом на ровной поверхности

Отвинтите верхнюю решетчатую крышку наверху камеры обжига и извлеките пенопластовый вкладыш (используется только для защиты оборудования во время транспортировки). Установите решетчатую крышку на место.

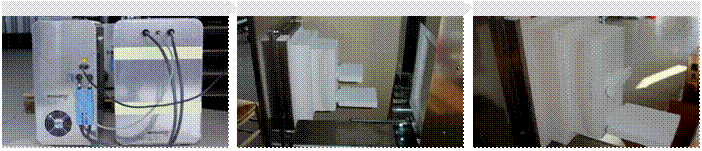

07 08 09

Соедините блок управления с камерой обжига (2 разъема). Обратите внимание на правильность подключения выводов малого разъема (разные диаметры!)

Установите полки. Если используется только одна полка, плотно закройте второй паз в облицовке печи поставляемой заглушкой.

Сохраните оригинальную упаковку на случай возможного оформления требований по гарантии и связанного с этим возвратом изделия.

ОСТОРОЖНО

Оборудование имеет большую массу: Избегайте зажатия частей тела или попадания под вес машины! Безотказная работа печи для спекания может быть гарантирована только при аккуратном обращении с машиной.

7.2 Установка печи для спекания

Важные замечания по установке оборудования

• Печь для спекания не предназначена для применения в неблагоприятных условиях (например, в коррозионной или взрывоопасной среде)

• Не подвергайте печь воздействию прямых солнечных лучей.

• Из соображений безопасности следует эксплуатировать печь в хорошо освещенном месте.

• Во избежание опрокидываний устанавливайте оборудование на ровную поверхность.

• Камеру обжига необходимо размещать на жаропрочном столе.

• Горячий воздух направляется вверх: Поэтому на расстоянии менее 1,5 м над камерой обжига нельзя располагать никакие предметы (вытяжные колпаки не входят в комплект поставки).

• Подключите кабель питания. Осторожно: Сеть питания должна иметь заземленный автоматический выключатель (ELCB) с максимальным дифференциальным током 30 мА.

ОСТОРОЖНО: ПЕРВЫЙ ЗАПУСК ПЕЧИ ДЛЯ СПЕКАНИЯ

Перед первым спеканием каркасов из диоксида циркония печь должна поработать вхолостую (без загрузки спекаемых заготовок) 2 полных цикла обжига. В противном случае спекаемые предметы могут обесцветиться.

Печь для спекания должна эксплуатироваться только в следующих условиях:

• На высоте более 2000 м над уровнем моря;

• При температуре окружающей среды от 5°C до 40°C;

• При максимальной относительной влажности воздуха - 80% при 31°C (с линейным понижением до 50% при 40°C).

Впускное и выпускное воздушные отверстия

Впускное и выпускное отверстия для воздуха должны всегда оставаться свободными – не размещайте перед ними никаких посторонних предметов, чтобы обеспечить беспрепятственную циркуляцию воздуха.

7.3 Вставка заглушек

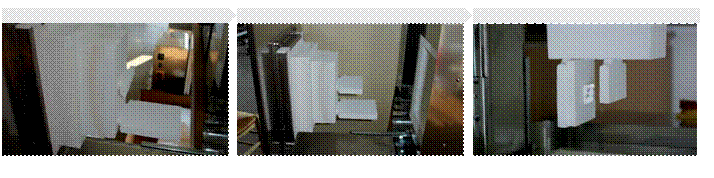

01 02 03

Если используется только один уровень, вставьте прилагаемую заглушку в отверстие на внутренней облицовке дверки.

Чтобы исключить обесцвечивание каркаса из диоксида циркония, настоятельно рекомендуется накрывать спекаемые элементы крышкой из оксида алюминия. Компания Zirkonzahn предлагает использовать следующие крышки: Большого размера (LARGE) для печи Keramikofen 1500. Маленького размера (SMALL) для печи Zirkonofen 600.

Спекайте мосты в вертикальном положении. При наличии свободного пространства можно установить мосты на дополнительном лотке для спекания.

8. Первый запуск и эксплуатация

8.1 Первый запуск

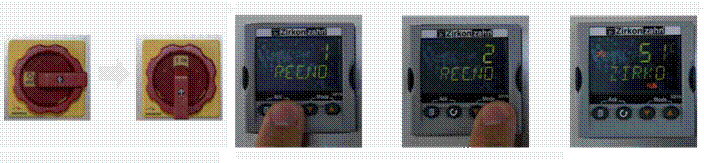

01 02

Переведите главный выключатель из

положения «OFF» (Выкл.) в положение

«ON» (Вкл.) Выберите требуемую программу (предварительно задана программа 1).

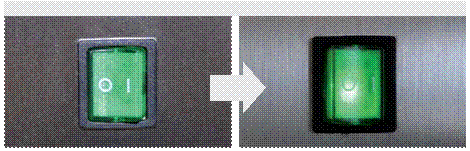

03

Нажмите зеленую кнопку, чтобы запустить печь с выбранной программой

Переведите главный выключатель из положения «0 OFF» в положение «1 ON».

Затем выберите требуемую программу (предварительно задана программа 1). Чтобы продолжить работу с используемой до этого программой, пропустите следующий шаг. Для выбора программы нажмите кнопку , чтобы выйти в меню выбора программ. Нажимайте кнопку несколько раз, пока на дисплей не будет выведено такое же изображение, как показано на рисунке 02 (рисунок слева показывает, что выбрана программа 1).

Затем используйте кнопки со стрелками и , чтобы выбрать нужную программу. Нажмите кнопку для подтверждения выбранной программы и возврату на исходный уровень.

Чтобы запустить печь с выбранной программой, нажмите зеленую кнопку. Во время работы печи горит зеленая кнопка, а на дисплей выводится сообщение «ZIRKONZAHN - Program 1 running» (ZIRKONZAHN – выполняется программа 1), (если выбрана программа 1). Кроме того, в нижней части дисплея появляется сообщение оранжевого цвета RUN (Выполнение), указывающее на работу программы спекания.

ОСТОРОЖНО

Неправильно выполненный запуск может привести к повреждению отдельных компонентов оборудования или травмам персонала!

8.2 Функция временной остановки

Примечание относительно контроллера

Чтобы временно остановить выполнение программы, нажмите одновременно на обе клавиши со стрелками. Начнет мигать оранжевое сообщение RUN (Выполнение). Температура внутри печи отображается на дисплее. И это значение остается неизменным. Чтобы возобновить выполнение программы, еще раз нажмите сразу на обе клавиши со стрелками.

Чтобы остановить выполнение программы, одновременно нажмите на обе клавиши со стрелками и удерживайте их в нажатом состоянии более 1 секунды. Оранжевое сообщение RUN исчезнет с дисплея.

Выключение печи

Процедура выключения печи выполняется в порядке, обратном операции включения: Сначала нажмите зеленую кнопку – затем переведите выключатель в положение «0/OFF».

8.3 Программы

Блок управления печью настроен на работу со следующими программами:

№ программы 1 2 3 4 5

Конечная температура [°C] 1500 1400 1500 Программа Prettau

Время прогрева [ч] (с комнатной температуры)

~3ч (~ 8°C/мин) ~3ч (~ 8°C/мин) ~1,8ч (~ 14°C/мин) Программа Prettau

Время выдержки температуры 2:00:00 2:00:00 1:00:00 Программа Prettau
