Покажем справедливость приведенного выше выражения для коэффициента мощности шума ФЭУ, исходя из того, что дисперсия первичного фототока (на входе первого динода) определяется формулой для дробового шума
, где
среднее значение фототока, измеряемое за время τ, за которое образуется среднее число nср электронов, имеющих заряд e, а Fмакс максимальная частота в спектре сигнала, соответствующая длительности выборки τ . При этом квадрат отношения сигнал-шум составит
.
Средний ток на выходе первого динода составит i1=σi0. Дисперсия тока на выходе первого динода D1Σ будет состоять суммарно из дисперсии усиленных им в σ раз флуктуаций первичного фототока и дисперсии D1 флуктуаций фототока, создаваемого самим первым динодом. С учетом правила вычисления дисперсий случайной величины, умножаемой на постоянную величину D(σi)=σ2D(i), получим:
.
Таким образом,
.
Средний ток на выходе второго динода составит i2=σi1=σ2i0. Дисперсия тока на выходе второго динода D2Σ будет состоять суммарно из дисперсии усиленных им в σ раз флуктуаций тока первого динода и дисперсии D2 флуктуаций фототока, создаваемого самим вторым динодом:
.
Следовательно,
.
Средний ток на выходе третьего динода составит i3=σi2=σ3i0. Дисперсия тока на выходе второго динода D3Σ будет состоять суммарно из дисперсии усиленных им в σ раз флуктуаций тока второго динода и дисперсии D3 флуктуаций фототока, создаваемого самим третьим динодом:
.
Следовательно,
.
Аналогичным образом, средний ток на выходе последнего, m-ого динода составит im=σim-1=σmi0. Дисперсия тока на выходе последнего динода DmΣ будет состоять суммарно из дисперсии усиленных им в σ раз флуктуаций тока предпоследнего, (m−1)-ого динода и дисперсии Dm флуктуаций фототока, создаваемого самим последним динодом:
.
Полученное выражение преобразуем в виде:
.
Учитывая, что σm+1>>1, имеем:
.
Таким образом, отношение сигнал-шум на выходе ФЭУ составит:
.
Соответственно, квадрат отношения сигнал-шум составит:
.
Тогда коэффициент мощности шума ФЭУ
, что и требовалось доказать.
Шум МКП и ЭОП
Оценка коэффициента мощности шума вторичной электронной эмиссии и умножения электронов в каналах МКП определяется соотношением
, где ε<1 − коэффициент потерь фотоэлектронов на входе в микроканальную пластину, σ>1 − коэффициент вторичной электронной эмиссии, А – коэффициент умножения электронов вторичной эмиссии внутри каналов.
Случайное число фотоэлектронов, попадающих в микроотверстия пластины, характеризуется распределением Бернулли, вторичная электронная эмиссия характеризуется распределением Пуассона, а случайный процесс умножения электронов внутри каналов – распределением Фарри. При А>>1 имеем
. Исключив составляющую, характеризующую процесс умножения вторичных электронов в каналах, и считая, что потери фотоэлектронов на входе отсутствуют, имеем
Типичное значение FМКП составляет 3÷4 при соответствующих типичных значениях коэффициента вторичной электронной эмиссии σ=10 и коэффициента потерь ε=0,4÷0,3.
Данная оценка коэффициента мощности шума несколько отличается от рассмотренной выше оценки применительно к фотоэлектронному умножителю:
. В таблице приведено количественное сравнение указанных выше оценок в диапазоне значений σ=[2÷12].

Рис.12.1. Зависимость коэффициента мощности шума вторичной электронной эмиссии FЭ от коэффициента вторичной электронной эмиссии σ для двух видов оценок
На рис.12.1 приведены графики зависимостей этих оценок от коэффициента вторичной электронной эмиссии. Анализ оценок показывает, что они совпадают с точностью до 0,1 при значениях σ≥8. Следует также отметить, что первая оценка применима только для значений σ >1, в то время как вторая оценка может быть использована и для других процессов, в которых 0<σ≤1.
Оценка коэффициента мощности шума МКП в зависимости от коэффициента σ при типичных значениях ε=0,3−0,4 приведена в табл.12.2 и на рис.12.2, из которых видно, что за стандартную оценку коэффициента мощности шума МКП может быть взято значение FМКП=3−4.
Таблица 12.1
Оценки коэффициента мощности шума вторичной электронной эмиссии
Коэффициент мощности шума вторичной электронной эмиссии, FЭ (раз) | |||||||||||
Формула расчета | Коэффициент вторичной электронной эмиссии (σ>1) | ||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 1,5 | 1,33 | 1,25 | 1,2 | 1,17 | 1,14 | 1,13 | 1,11 | 1,1 | 1,09 | 1,08 |
| 2 | 1,5 | 1,3 | 1,25 | 1,2 | 1,17 | 1,14 | 1,13 | 1,11 | 1,1 | 1,09 |
Таблица 12.2
Оценка коэффициента мощности шума МКП
Коэффициент мощности шума МКП, FМКП (раз) | ||||||||||||
Формула расчета к-та шума МКП | Коэффициент вторичной электронной эмиссии (σ>1) | |||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
| ε=0,3 | 6,7 | 5,5 | 5,0 | 4,7 | 4,4 | 4,3 | 4,2 | 4,1 | 4,0 | 4,0 | 4,0 |
ε=0,4 | 5,0 | 4,3 | 3,8 | 3,5 | 3,3 | 3,2 | 3,1 | 3,0 | 3,0 | 3,0 | 3,0 |
ε

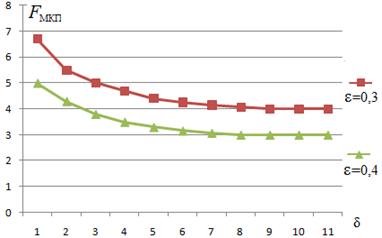

Рис.12.2. Зависимость коэффициента мощности шума МКП FМКП от коэффициента вторичной электронной эмиссии σ для типичных значений коэффициента потерь ε
Коэффициент мощности шума процесса обратного преобразования электронов в фотоны, осуществляемого в ЭОП с использованием люминофора (катодолюминесценции), будем считать равным единице. Тогда общий коэффициент мощности шума ЭОП FЭОП≈FМКП
Как видно из количественной оценки, коэффициент мощности шума ЭОП равен не менее 3,0 при типичных значениях коэффициента вторичной электронной эмиссии σ=10÷12. Соответственно, ЭОП ухудшает отношение сигнал-шум и пороговый контраст не менее, чем в 1,7 раза по отношению к их входному значению.
12.2. Цветные матричные преобразователи «свет – сигнал»
В современных цветных ПЗС-матрицах используется так называемая технология супер-CCD, по которой структура и расположение цветных фильтров выполнены таким образом, что зеленых элементов оказывается в два раза больше, чем красных или синих. При этом цветной пиксель (выделен жирным шрифтом) состоит из четырех субпикселей: двух зеленых, одного красного и одного синего. Такая стандартная для современных цветных ПЗС-матриц структура фильтров называется структурой Байера (рис. 12.3). Она явилась простой и дешевой альтернативой трехматричным видеокамерам. В этих видеокамерах изображение расщепляется призмой на три, каждое из которых, в свою очередь, попадает на одну из трех черно-белых ПЗС-матриц, перед каждой из матриц установлен свой фильтр основного цвета (R, G, B).
|
