Технологический регламент ёганнефть» по подготовке, запуску, выводу на режим и эксплуатации скважин, оборудованных УЭЦН (стр. 29 )

Замечания:___________________________________________________________________________________________________________________________________________________________________________

«____»_______________20______г.

Мастер Т(К)РС________________/_________________________/

подпись фамилия, имя, отчество

Представитель ЦДНГ_______________/________________________/

подпись фамилия, имя, отчество

ПОДГОТОВКА НАЗЕМНОГО ОБОРУДОВАНИЯ

Дата	Время	I, а	штуц.	Рб/з, атм	Qж, м3/сут	Нст/дин, м	Рн/ Тдв/ вибр	% Н2О

Состояние защитного заземления_________________; Состояние клеммной коробки__________________

Состояние кабеля на входе в кабельный ввод Ф. А._______________________________________________

Состояние кабеля от СУ до клеммной коробки (визуальный осмотр)________________________________

Наружный осмотр комплекта НО, протяжка болтовых соеденений__________________________________

Проверка работоспособности НО в холостом режиме_____________________________________________

Проверка фазировки СУ и ТМПН____________; Наличие маркировочных бирок линий обвязки_________

СУ к системе телеметрии подключена (да, нет)

СУ подготовлена к запуску с ТМС _____________________________________________________(да, нет)

тип, завод изготовитель

«____»_______________20______г.

Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

ЗАПУСК УЭЦН

Замер сопротивления изоляции перед запуском УЭЦН производить комиссионно.

Замер сопротивления изоляции произведен в присутствии представителя ЦДНГ (да, нет), бригады Т(К)РС (да, нет)

Rиз (МОм, Ком): A-0______; В-0______; С-0______; «Звезда» (Ом) А-В______; В-С______; А-С______;

ТМПН___________________№__________________Uотп____________________Uсети________________СУ____________№____________№контроллера____________; № ТМС______________

Пределы Uн: правый_____________; левый_______________; ПКИ работоспособен(да, нет, отсутствует)

Rиз «ПЭД-кабель»______________МОм; «Звезда» (Ом) А-В_________; В-С_________; А-С_________;

Метка и фазировка кабеля (есть, нет). Кабель подключен согласно фазировке (да, нет)

Определение вращения_____________________________________________________________________

Уставка ЗП______; Уставка ЗСП______; СУ опломбирована (да, нет); Табличка СУ заполнена (да, нет)

Наличие ТМС (да, нет) Наличие связи с подземным датчиком (да, нет)

Показания ТМС перед запуском: Т-________ºС; Р-________атм;

Показания ТМС через час работы: Т-________ºС; Р-________атм; уровень вибрации_________ед.

Защита: по температуре (вкл, откл), по давлению (вкл, откл), по уровню вибрации (вкл, откл)

Уставки: Тmax_______ºC; Tmin________ ºC; Pmin________атм; Pmax________атм; Gmax_________ед.

Нст______м; Iпуск______А; Загрузка ПЭД______%; F_____Гц; Подача через_____мин; Qж______м³/сут.

Через 1 час работы: Ндин______м; Iраб______А; Загрузка ПЭД______%; F______Гц; Qж______м³/сут.

Дополнительная информация: ________________________________________________________________

__________________________________________________________________________________________

«____»_______________20______г.

Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

Время:_______час.,_______мин.

Мастер Т(К)РС ________________/_________________________/

подпись фамилия, имя, отчество

Представитель ЦДНГ ________________/_________________________/

подпись фамилия, имя, отчество

ВЫВОД НА РЕЖИМ

УСТАНОВКА ВЫШЛА НА РЕЖИМ С ПАРАМЕТРАМИ:

Режим работы: постоянный, периодический; время работы________час.; время накопления________час.

Qж_____м³/сут.; Ндин_______м; Iраб______А; Загрузка ПЭД______%; Рб______атм; Рз______атм; Рл______атм; Dшт______мм; F______Гц;

Заявка в ЦЭПУ произвести (подбор оптимального напряжения; настройку защит СУ)

«____»_______________20______г.

Технолог ЦДНГ ________________/_________________________/

подпись фамилия, имя, отчество

ПОДБОР ОПТИМАЛЬНОГО НАПРЯЖЕНИЯ, НАСТРОЙКА ЗАЩИТ СУ

Подобрано Uотп_________В; Uсети___________В;

Iраб______А; Загрузка ПЭД_______%; F______Гц;

Уставки: ЗП_______; ЗСП_______; Тмах_______; Pmin______;

Установлено время АПВ: по U_____мин; ЗП______мин; ЗСП______мин; Тмах_____мин; Pmin_____мин;

Защита от турбинного вращения (вкл, откл); СУ опломбирована (да, нет); Табличка СУ заполнена (да, нет)

«____»_______________20______г.

Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

Представитель ЦДНГ_______________/________________________/

подпись фамилия, имя, отчество

ОТКЛЮЧЕНИЯ УЭЦН

Дата	Вид заявки	Произведенные работы	Исполнитель

Дополнительная информация: ________________________________________________________________

_______________________________________________________________________________

«____»_______________20______г.

Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

Представитель ЦДНГ_______________/________________________/

подпись фамилия, имя, отчество

ПОДЪЕМ УСТАНОВКИ

Лом брошен (да, нет): Опрессовка НКТ перед подъемом: Ропр______атм; через_____мин; Ркон_____атм.

Сопротивление изоляции после разделки сальникого ввода________(МОм) «Звезда» (есть, нет)

Замеры Rиз при подъеме УЭЦН:

Кол-во НКТ
Rиз., МОм

1. Состояние кабельной линии________________________________________________________________

2. Состояние НКТ___________________________________________________________________________

Отбраковано_____________________шт; по причине_____________________________________________

Причина негерметичности НКТ_______________________________________________________________

Сопротивление изоляции после подъема УЭЦН__________(МОм) «Звезда» (есть, нет)

Причина рубки кабеля_______________________________________________________________________

«____»_______________20______г.

Мастер Т(К)РС ________________/_________________________/

подпись фамилия, имя, отчество

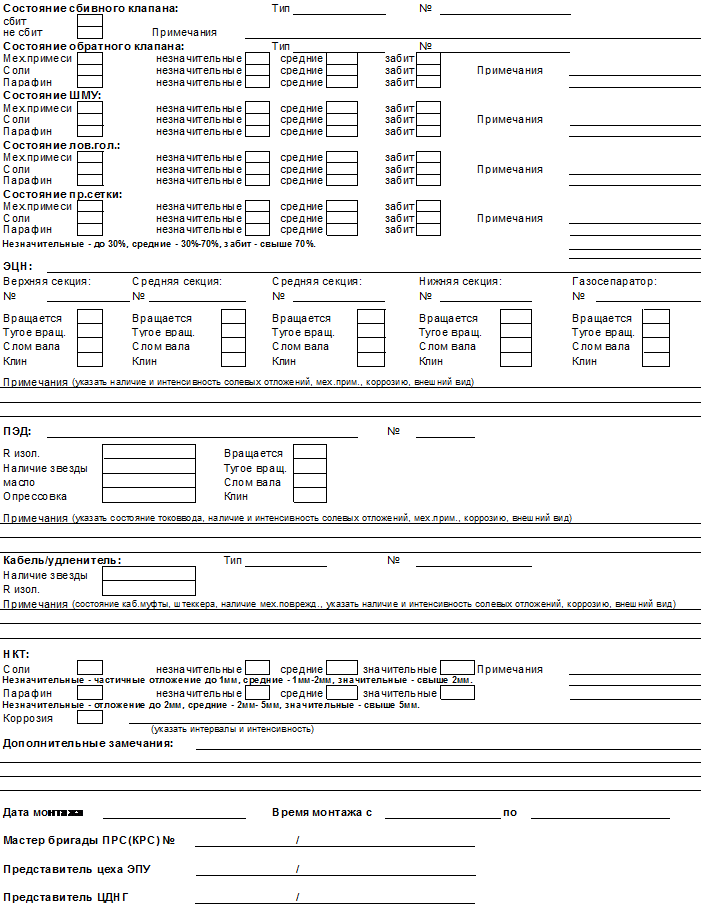

ДЕМОНТАЖ ЭЦН

13. ЗАКЛЮЧЕНИЕ ПДК О ПРИЧИНЕ ОТКАЗА

Причина отказа__________________________

Отказавший узел____________________________________

Виновная служба________________________________________________________________

Замечания:

1.______________________________________________________________________________2.______________________________________________________________________________ 3._________________________________________________________________________________________

«____»_______________20______г.

Председатель ПДК______________/_________________________/

подпись фамилия, имя, отчество

14. ПРИЛАГАЕМЫЕ ДОКУМЕНТЫ:

______________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________

10. ССЫЛКИ

Межгосударственный стандарт ГОСТ 13109-97 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения" (введен в действие постановлением Госстандарта РФ от 28 августа 1998 г. N 338)
