Реферат на тему: «Ювелирное дело в древней Руси. Обзор ювелирных техник» (стр. 3 )

Второй вид чеканных работ - плоская чеканка - характеризуется созданием любых композиций путем утопления фона вокруг намеченных фигур. Работа ведется теми же миниатюрными пуансонами, но только самого простого рисунка - сплошной круг, кольцо, черточка. Такой способ чеканки всегда сочетается с работой резцом. Чеканка производилась следующим образом: выкованный тонкий лист серебра прибивался к гладкой деревянной доске, на него легким нажимом резца наносился контур рисунка и затем многократными ударами молотком по пуансону фон вокруг оконтуренного рисунка утапливался вниз, в результате чего рисунок становился рельефным. Обычно высота рельефа при этом способе была невелика - 0.5-1.5 мм, и рельеф был плоским.

К образчикам плоской чеканки относится знаменитая серебряная оковка турьего рога из Черной Могилы. Являясь уникальным памятником русского ювелирного искусства Х в.

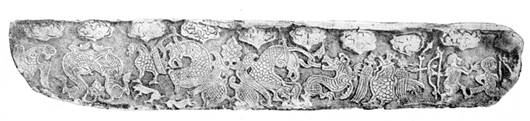

Рис. 6. Турий рог из «Черной Могилы» в Чернигове (развернутая оправа).

Плоско-рельефная чеканка преобладала среди орнаментальных приемов X - первой половины XI в. Около середины XI в. она отчасти вытесняется новой, усовершенствованной техникой штампования или тиснения серебра на специальных матрицах, развившейся позднее в излюбленный технический прием - «басменное тиснение» (многократное применение одного штампа в одном и том же орнаменте). Чеканка сохраняется лишь, при выделке уникальных заказных вещей. Но при этом мастера-чеканщики не удовлетворяются пуансонной или плоской чеканкой, а работают третьим способом - способом рельефной, выпуклой чеканки, носившим в древней Руси название «обронного дела».

Сущность выпуклой чеканки заключается в том, что сначала орнаментируемую серебряную пластинку чеканят с обратной стороны, выдавливая рисунок резким выпуклым рельефом наружу. Лишь после того как такой чеканкой получен на лицевой стороне выпуклый рисунок, лицевая сторона подвергается более детальной обработке: разделывается одежда, лицо, волосы, подправляется общий рельеф. Для того, чтобы не порвать тонкий металл при такой глубокой, выпуклой чеканке, работу производят на специальной упругой подушке из вара, воска или смолы. Эта техника была значительно сложнее, чем простая чеканка по лицевой стороне.

Обронная чеканка появляется, примерно, в XII в. Образцы этой чеканки встречаются главным образом в Великом Новгороде.

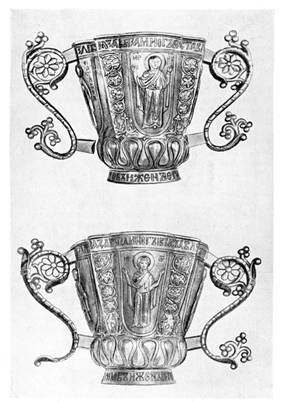

Рис. 7. Кратиры Новгородской Софийской ризницы работы Косты и Братилы.





Рис. 8. Шлем кн. Ярослава Всеволодовича.

Итак, ковка и чеканка – основные моменты:

1. Ковка меди, серебра и золота (как горячая, так и холодная) широко применялась для самых различных целей. Особого искусства требовала выковка посуды из тонких листов металла.

2. Чеканка первоначально производилась путем нанесения узора стальными пуансонами (IX-X вв.). Для изделий, предназначенных преимущественно для деревни, эта техника применялась и в XI - XIII вв. Особым видом чеканки было нанесение орнамента стальным зубчатым колесом.

3. В X в. появляется плоско-рельефная чеканка с получением рисунка, возвышающегося над прочеканенным фоном. Фон покрывался или позолотой или чернью.

4. С XI в. развивается искусство выпуклой чеканки (обронное дело), которое известно преимущественно по новгородским образцам ( рис. 7).

3. ТИСНЕНИЕ И ШТАМПОВКА СЕРЕБРА И ЗОЛОТА[16]

Усовершенствованием и механизацией процесса плоско-рельефной чеканки явилось применение специальных штампов или матриц, при помощи которых на тонких листах серебра или золота оттискивался рельефный рисунок.

Техника тиснения серебра получила особое значение ввиду широкой распространенности искусства черни, для которой требовался выступающий рельефный рисунок и утопленный вниз фон.

Под чернь шло преимущественно серебро, так как оно давало четкий и яркий рисунок на фоне бархатистой черни. Для того чтобы осуществить эту игру серебра и черни, древнерусские мастера обычно поступали так: на серебряную пластинку легким контуром наносился рисунок, затем фон вокруг этого рисунка, предназначенный для чернения, утоплялся таким образом, чтобы самый рисунок был выше фона, так как на плоскость фона должен быть положен слой черневой массы.

Тиснение производилось на тонких листах золота, серебра, реже - меди, путем накладывания их на металлические (медные, стальные) матрицы, имеющие выпуклый рисунок. Поверх листа, на котором должен быть оттиснут рисунок матрицы, обычно клали свинцовую пластинку и по этой мягкой прокладке ударяли деревянным молотком, заставляя свинец (а за ним и серебряный лист) заполнять все углубления матрицы.

Пластичность свинца способствует точному повторению форм матрицы на обрабатываемом серебряном листе.

По окончании тиснения получается пластинка с двойным рисунком: на лицевой стороне повторен рисунок матрицы, на обороте — тот же рисунок, но в негативной форме. Между рельефом матрицы и рельефом готовой продукции неизбежно некоторое расхождение, обусловленное толщиной металлического листа. Чем толще ласт тем сглаженнее, уплощеннее будет рельеф на лицевой стороне.

Рис. 9. Матрица для тиснения блях (Болгары).

Рис. 10. Изделие, оттиснутое на матрице рис. 9.

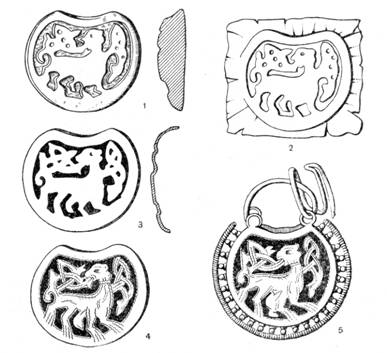

Рис. 11. Стадии изготовления тисненых колтов 1 - медная матрица для штампования серебряных листов (место находки неизвестно); 2 - тиснение серебряного листа па матрице; 3 - заливка углублений чернью и обжиг черни; 4 - зачистка черни и разделка контуров резцом; 5 - два щитка спаяны вместе, по ребру напаяны шарики и проволока, приделаны петли и дужки (Святозерский клад близ Чернигова).

Особый интерес приобретает время появления нового технического приема, заменившего собой кропотливую чеканную работу.

Как показали исследования , временем появления техники тиснения является эпоха Ольги и Святослава - середина X в. Вероятнее всего, что появление нового технического приема в работе русских городских ювелиров связано в известной степени с влиянием византийской культуры и явилось одним из положительных результатов сближения с Византией.

Техники тиснения:

1. В X в. появляется тиснение серебра для изделий с зернью. Тиснение серебра под чернь на специальных медных штампах-матрицах явилось заменой более кропотливой плоско-чеканной работы и возникло на Руси в XI в. Применялось преимущественно для колтов и других видов личных украшений.

2. В XII в. усложняется рисунок матриц для тиснения колтов (появляется элемент плетения). К концу столетия посредством тиснения имитируется уже не чеканка, а гравировка. Появляется тиснение сложных композиций (для книжных окладов), заменяющее рельефную чеканку. Возникает басменное тиснение больших листов посредством нескольких многократно применяемых матриц.

3. В XIII в. подражание плоской чеканке (распространенное в Черниговском княжестве) окончательно вытесняется подражанием рельефной чеканке (Новгород) и гравировке (Чернигов и Киев). В это время налаживается производство тисненных прорезных бляшек для нашивания на ткань.

4. Тиснение на матрицах, являясь производством массовым позволяет определить вещи, сделанные одним мастером. В этом отношении тиснение сходно с литьем металла в формах.

4. ЧЕРНЬ, ПОЗОЛОТА И ИНКРУСТАЦИЯ[17]

4.1.ЧЕРНЬ

Эмаль применяли чаще всего на золоте, с чернью работали в серебре. «Где золото сменяет серебро, там эмаль сменяет чернь»[18] . Для перегородчатой эмали серебро является материалом второго сорта в силу того, что оно менее мягко и ковко, чем золото, и легче плавится: температура плавления серебра 960,5°, а температура плавления золота 1063°. Поэтому эмальеру, работающему с серебром, сложнее сделать тонкие перегородки для эмали и спаять их в печи с дном лотка так, чтобы они не расплавились. В процессе изготовления черни такие тонкие операции не производились.

Чернь лучше всего сохраняется в углублениях рисунка, поэтому создание подходящего для нее ложа достигалось естественнее всего при помощи гравирования. В результате мастер получал черненый рисунок на светлом фоне. Другой путь — чернение фона со светлым рисунком на нем — предполагал углубление поверхности для черни. Во всех этих случаях широко применялось и золочение.

Все перечисленные приемы — гравировка, золочение, чернение — в основе своей мало менялись. Так, химические исследования показали, что рецепт чернения, описанный Плинием Старшим, перешел из античности в металлообработку раннего средневековья практически без изменений[19].

Первой стадией в сложном процессе производства серебряного украшения с чернью было изготовление самой вещи, которую предстояло украсить чернью. Реже всего для этого применялось литье. Только наконечники витых браслетов и некоторые перстни с чернью были литыми, в целом же литье — слишком не экономный способ изготовления вещей из драгоценных металлов.

Обычно черненые изделия делались из тонкого листа серебра. Для создания из него в холодном состоянии полого тела применялся очень древний способ — ручная выколотка (дифовка). Основан он на таком свойстве серебра, как вязкость, из-за которой обрабатываемый ударами деревянного молотка лист тянется, изгибается и приобретает необходимую форму[20]. Таким образом сделаны некоторые колты и обручи, исполнявшиеся по индивидуальным заказам.
