3. Я б л о н с к и й, А. А. Курс теоретической механики / А. А. Яблонский. – М.: Интеграл-Пресс, 2007. – 608 с.
ПРИЛОЖЕНИЯ
П р и л о ж е н и е 1

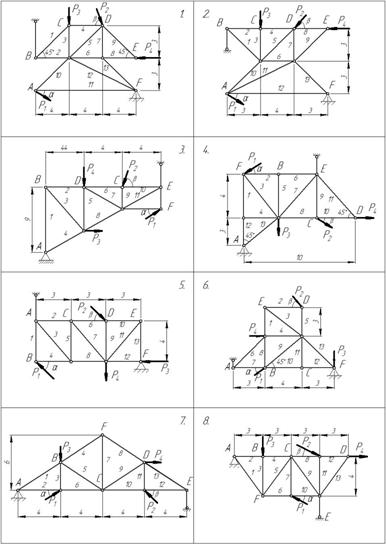

Расчетные схемы ферм

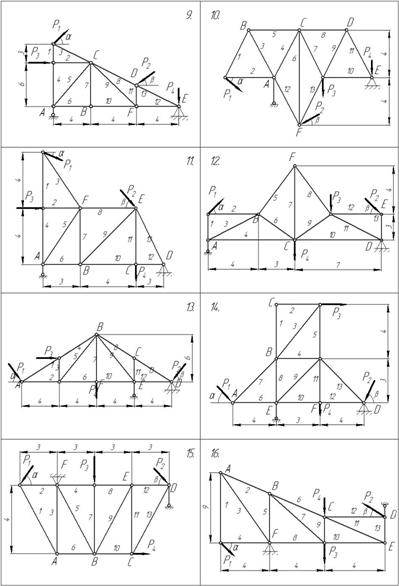

П р о д о л ж е н и е п р и л. 1

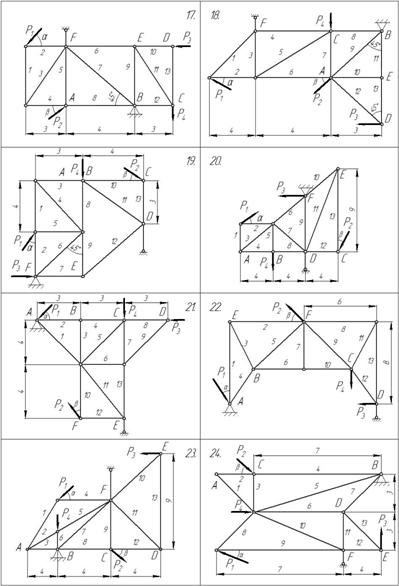

П р о д о л ж е н и е п р и л. 1

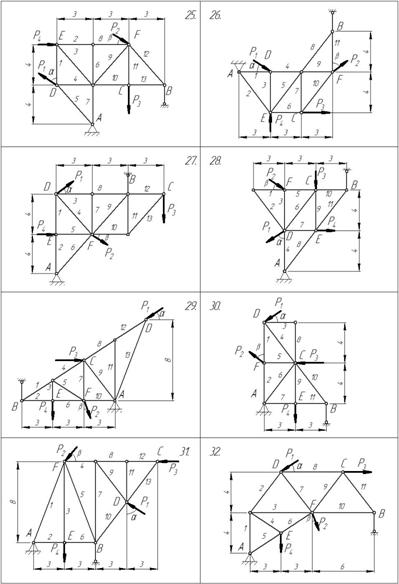

П р о д о л ж е н и е п р и л. 1
П р и л о ж е н и е 2
Исходные данные
Номер схемы | Вариант | Опоры | Р1, кН | Р2, кН | Р3, кН | Р4, кН | a° | b° | |
неподвижная | подвижная | ||||||||
1 и 2 | 1 | F | B | 2 | 3 | 4 | 0 | 30 | 60 |
2 | C | F | 5 | 3 | 0 | 3 | 60 | 120 | |
3 | В | E | 2 | 5 | 3 | 0 | 120 | 150 | |
4 | A | F | 0 | 4 | 5 | 2 | 150 | 30 | |
5 | B | D | 3 | 0 | 4 | 5 | 30 | 0 | |
6 | F | C | 2 | 3 | 0 | 4 | 60 | 30 | |
7 | B | F | 5 | 2 | 3 | 0 | 120 | 60 | |
8 | E | B | 4 | 5 | 0 | 2 | 0 | 150 | |
9 | F | A | 0 | 3 | 4 | 5 | 150 | 120 | |
10 | D | F | 2 | 0 | 3 | 4 | 30 | 0 | |
3 и 4 | 1 | A | E | 5 | 4 | 3 | 0 | 60 | 30 |
2 | D | A | 2 | 5 | 0 | 4 | 30 | 60 | |
3 | A | C | 3 | 0 | 2 | 5 | 150 | 0 | |
4 | C | A | 4 | 0 | 3 | 2 | 120 | 0 | |
5 | B | F | 5 | 4 | 0 | 3 | 60 | 150 | |
6 | E | B | 2 | 5 | 4 | 0 | 150 | 120 | |
7 | B | E | 3 | 2 | 0 | 5 | 120 | 30 | |
8 | F | B | 4 | 3 | 2 | 0 | 30 | 60 | |
9 | A | D | 5 | 4 | 0 | 3 | 120 | 150 | |
10 | E | A | 2 | 0 | 5 | 4 | 60 | 0 | |
5 и 6 | 1 | F | A | 4 | 3 | 0 | 2 | 150 | 60 |
2 | F | B | 5 | 4 | 0 | 3 | 120 | 30 | |
3 | F | C | 2 | 5 | 0 | 4 | 60 | 120 | |
4 | C | E | 3 | 2 | 0 | 5 | 30 | 150 | |
5 | A | D | 4 | 0 | 3 | 2 | 30 | 0 | |
6 | D | A | 5 | 0 | 4 | 3 | 60 | 0 | |
7 | E | C | 2 | 0 | 5 | 4 | 120 | 0 | |
8 | C | F | 3 | 2 | 0 | 5 | 150 | 30 | |
9 | B | F | 4 | 3 | 0 | 2 | 30 | 60 | |
10 | A | F | 5 | 4 | 0 | 3 | 60 | 0 | |
7 и 8 | 1 | A | E | 2 | 4 | 3 | 0 | 30 | 60 |
2 | A | C | 5 | 2 | 0 | 4 | 60 | 120 | |
3 | B | F | 3 | 5 | 0 | 2 | 120 | 150 | |
4 | C | E | 4 | 3 | 5 | 0 | 150 | 120 | |
5 | F | E | 2 | 4 | 0 | 3 | 120 | 30 | |
6 | E | A | 5 | 0 | 2 | 4 | 60 | 0 | |
7 | C | A | 0 | 3 | 5 | 2 | 0 | 30 | |
8 | A | D | 4 | 3 | 5 | 0 | 30 | 60 | |
9 | D | A | 2 | 4 | 3 | 0 | 150 | 120 | |
10 | E | C | 5 | 2 | 0 | 4 | 60 | 30 |
П р о д о л ж е н и е п р и л. 2
Номер схемы | Вари- ант | Опоры | Р1, кН | Р2, кН | Р3, кН | Р4, кН | a° | b° | |
неподвижная | подвижная | ||||||||
9 и 10 | 1 | E | A | 2 | 3 | 4 | 0 | 30 | 120 |
2 | E | B | 5 | 2 | 3 | 0 | 60 | 150 | |
3 | C | D | 4 | 0 | 5 | 2 | 120 | 0 | |
4 | A | E | 3 | 4 | 5 | 0 | 60 | 30 | |
5 | C | E | 2 | 3 | 4 | 0 | 150 | 60 | |
6 | F | A | 5 | 2 | 0 | 3 | 30 | 60 | |
7 | A | F | 4 | 0 | 5 | 2 | 60 | 0 | |
8 | C | A | 3 | 4 | 0 | 5 | 120 | 120 | |
9 | B | E | 2 | 3 | 4 | 0 | 150 | 60 | |
10 | D | C | 5 | 0 | 2 | 3 | 30 | 0 | |
11 и 12 | 1 | D | A | 3 | 4 | 0 | 5 | 60 | 30 |
2 | В | A | 2 | 3 | 4 | 0 | 30 | 60 | |
3 | A | B | 5 | 4 | 3 | 0 | 150 | 60 | |
4 | B | F | 2 | 4 | 0 | 5 | 120 | 150 | |
5 | F | A | 3 | 2 | 0 | 4 | 60 | 120 | |
6 | C | A | 5 | 2 | 3 | 0 | 30 | 150 | |
7 | A | E | 4 | 0 | 5 | 2 | 60 | 0 | |
8 | A | F | 3 | 4 | 0 | 5 | 60 | 120 | |
9 | C | B | 2 | 3 | 4 | 0 | 30 | 120 | |
10 | A | D | 5 | 2 | 3 | 0 | 120 | 60 | |
13 и 14 | 1 | D | E | 2 | 0 | 3 | 4 | 30 | 0 |
2 | A | C | 0 | 5 | 2 | 3 | 0 | 60 | |
3 | A | B | 0 | 4 | 5 | 2 | 0 | 30 | |
4 | C | D | 3 | 0 | 4 | 5 | 60 | 0 | |
5 | C | F | 2 | 3 | 4 | 0 | 30 | 60 | |
6 | E | A | 0 | 4 | 5 | 3 | 0 | 60 | |
7 | D | B | 4 | 0 | 2 | 4 | 30 | 0 | |
8 | A | E | 0 | 5 | 3 | 2 | 0 | 30 | |
9 | F | C | 5 | 2 | 4 | 0 | 60 | 30 | |
10 | A | F | 0 | 3 | 4 | 5 | 0 | 60 | |
15 и 16 | 1 | F | D | 2 | 0 | 5 | 3 | 30 | 0 |
2 | A | B | 3 | 0 | 2 | 4 | 120 | 30 | |
3 | E | A | 4 | 5 | 0 | 3 | 150 | 60 | |
4 | C | E | 5 | 2 | 4 | 0 | 90 | 120 | |
5 | B | E | 2 | 0 | 5 | 3 | 60 | 150 | |
6 | D | F | 3 | 4 | 0 | 5 | 30 | 60 | |
7 | A | C | 4 | 5 | 3 | 0 | 120 | 150 | |
8 | B | A | 5 | 2 | 0 | 4 | 60 | 30 | |
9 | E | C | 2 | 3 | 4 | 0 | 30 | 120 | |
10 | E | B | 3 | 4 | 0 | 5 | 60 | 60 |
П р о д о л ж е н и е п р и л. 2
|
